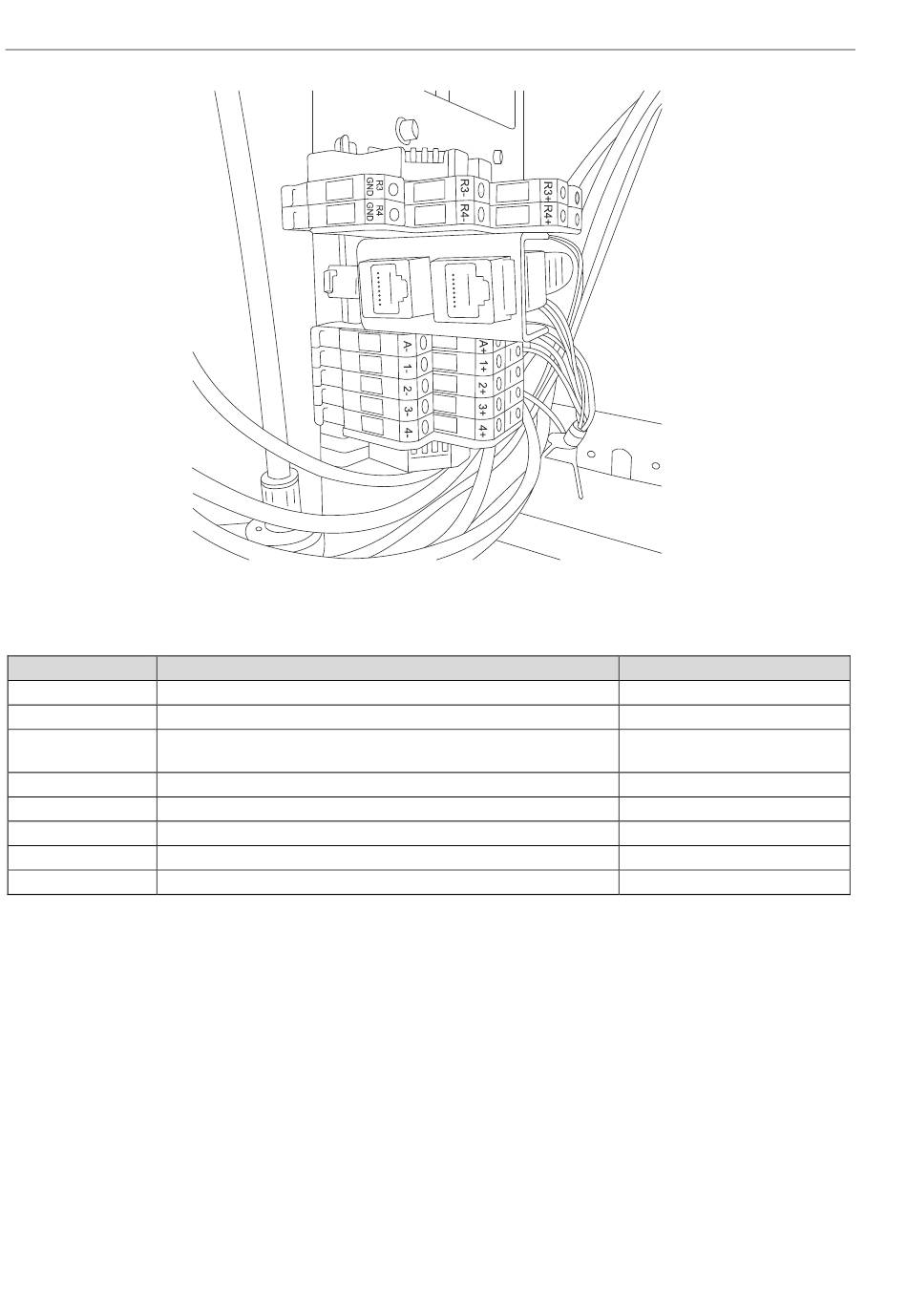

Abbildung 23. Anschlusspunkte für nicht eigensichere Kommunikation und I/O-Verdrahtung

Die verfügbaren Anschlüsse und Anschlusspunkte sind unten zusammengefasst:

Etiketten

Beschreibung

R3+, R3-, R3 GND

RS-485-Kommunikation zum Prozessleitsystem

R4+, R4-, R4 GND

RS-485-Kommunikation zum Prozessleitsystem

(2) RJ45 optional TCP/IP zum Prozessleitsystem oder Analysator-

Keine Etiketten

Fernsteuerung

A+, A–

Spülalarm

1+, 1–

Probenentnahmeausgang 1

2+, 2–

Probenentnahmeausgang 2

3+, 3–

Probenentnahmeausgang 3

4+, 4–

Probenentnahmeausgang 4

6.8.1

Anschluss Spülluftzufuhr und Spülalarm

Bei der auf dem Raman Rxn5-Analysator installierten Spülluftanzeige handelt es sich um das Modell Z-Purge von

Purge Solutions, Inc. Die Anzeige ist für den Einsatz in Ex-Bereichen der Division 2/Zone 2 zertifiziert. Die Z-Purge-

Anzeige verfügt über eine grüne Anzeigeleuchte, die angibt, ob der Druck im Inneren des Gehäuses mehr als 5,1 mm

(0,20 in) Wassersäule beträgt. Die Anzeige stellt bei Bedarf ein Trockenkontakt-Alarmrelais für einen abgesetzten

Alarm zur Verfügung; der Installateur oder Kunde ist für den Anschluss der Alarmkontakte verantwortlich.

Raman Rxn5

A0050083

Signalpegel

-7...+12 V DC

±2,5 V DC pro verdrilltem

Doppelkabel

30 V DC, max. 150 mA

24 V DC, max. 0,5 A
