Digital-Cascade (CD8-CS)

Mit dem Digital Cascade-Bausatz (CD8-CS) können Sie mehrere 02R mit-
einander verknüpfen. Der Bausatz umfaßt zwei Cascade E/A-Platinen
sowie ein besonderes Anschlußkabel. Wenn zwei oder mehrere 02R mit-
einander verknüpft werden, greifen sie alle zu auf die internen Summen
1~8, auf vier AUX-Summen (zwei Summenpaare: AUX A und AUX B),
die Stereosumme sowie die Solo-Summe.

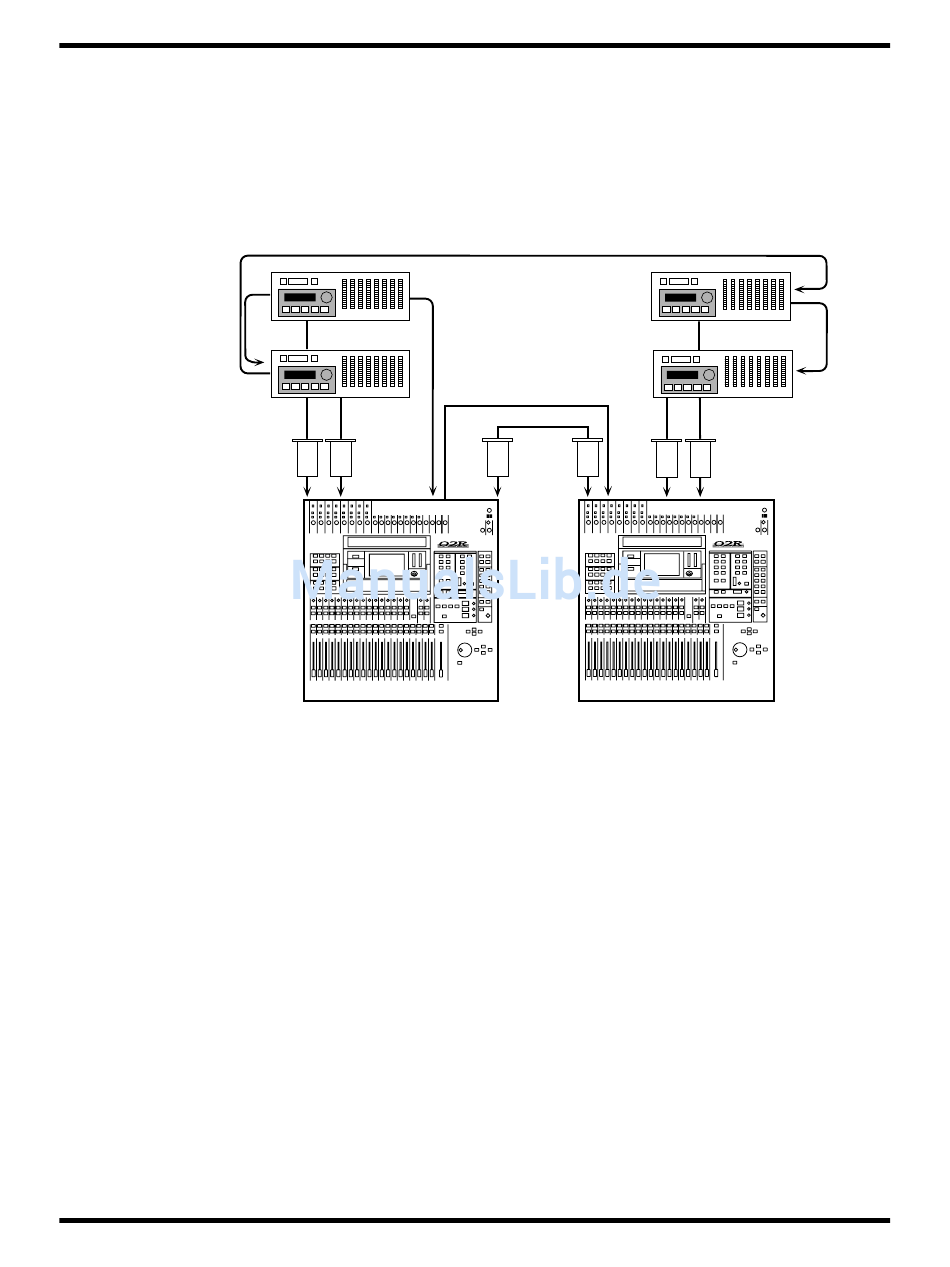

SYNC
Digitale Mehrspurmaschine
SYNC
(Word clock master)
Digitale
Mehrspurmaschine
(Word click slave)
Steckplatz 1 Steckplatz 2
02R cascade slave (Word clock slave)
75Ω Schalter＝AN

Einbau der CD8-CS

Die Cascade-E/A-Platine (CD8-CS) paßt in einen Steckplatz. Es muß
mindestens eine Cascade-E/A-Platine in jedes 02R eingebaut werden.
Wenn Sie mehr als zwei Pulte miteinander verbinden, müssen die mittle-
ren Pulte mit zwei Cascade-Platinen ausgestattet sein. Am besten verbin-
den Sie die Cascade-E/A-Platinen jeweils mit Steckplatz 3 und 4, weil Sie
Steckplatz 1 und 2 dann für Digital-E/A-Platinen verwenden können.
Weitere Einzelheiten entnehmen Sie bitte dem Abschnitt "Platinen mit
einfachem Anschluß" auf Seite 232.
1. Stellen Sie den IN/OUT-Schalter der Cascade-E/A-Platine des
ersten 02R auf IN.
Dieses Pult fungiert nun als Haupteinheit (Master).
2. Stellen Sie den IN/OUT-Schalter der Cascade-E/A-Platine des
zweiten 02R auf OUT.
Dieses Pult fungiert nun als Slave.
WORD CLOCK OUT
OUT
WORD
CD8-CS
CLOCK WORD
IN CLOCK
Steckplatz 4
OUT
Steckplatz 4
Optionen einbauen
Digitale Mehrspurmaschine
(Word clock slave)
Digitale Mehrspurmaschine
(Word clock slave)
IN
WORD
CLOCK
IN
Steckplatz 1
Steckplatz 2
02R cascade slave (Word clock slave)
75Ω Schalter＝AN
