Optionen einbauen
02R Bedienungsanleitung
Einbau der Optionen
Platinen mit einfachem Anschluß
1. Schalten Sie das 02R aus.
UM SICH NICHT UNNÖTIG EINEM STROMSCHLAG AUSZUSETZEN,
RATEN WIR IHNEN, DAS 02R AUSZUSCHALTEN, BEVOR SIE EINE
STECKPLATZBLENDE ENTFERNEN!
Anmerkung: Bitte schalten Sie das 02R aus, bevor Sie eine Platine
anschließen. Wenn Sie das nämlich nicht tun, besteht Schlaggefahr. Außer-
dem könnte das 02R oder die Platine beim Einbau beschädigt werden. Dabei
erlischt dann automatisch der Garantieanspruch für das 02R sowie die Pla-
tine.
2. Entfernen Sie die Blende des Steckplatzes, an den Sie die optio-
nale Platine anschließen möchten.
Anmerkung: Am besten bewahren Sie die Blende an einem sicheren Ort
auf. Bitte verwenden Sie das 02R niemals, solange ein nicht verwendeter
Steckplatz nicht abgedeckt ist. Durch die sich daraus ergebende Öffnung
ändert sich nämlich die Luftzirkulation im Geräteinneren, was zu frühzeiti-
gem Verschleiß der internen Komponenten führen kann.

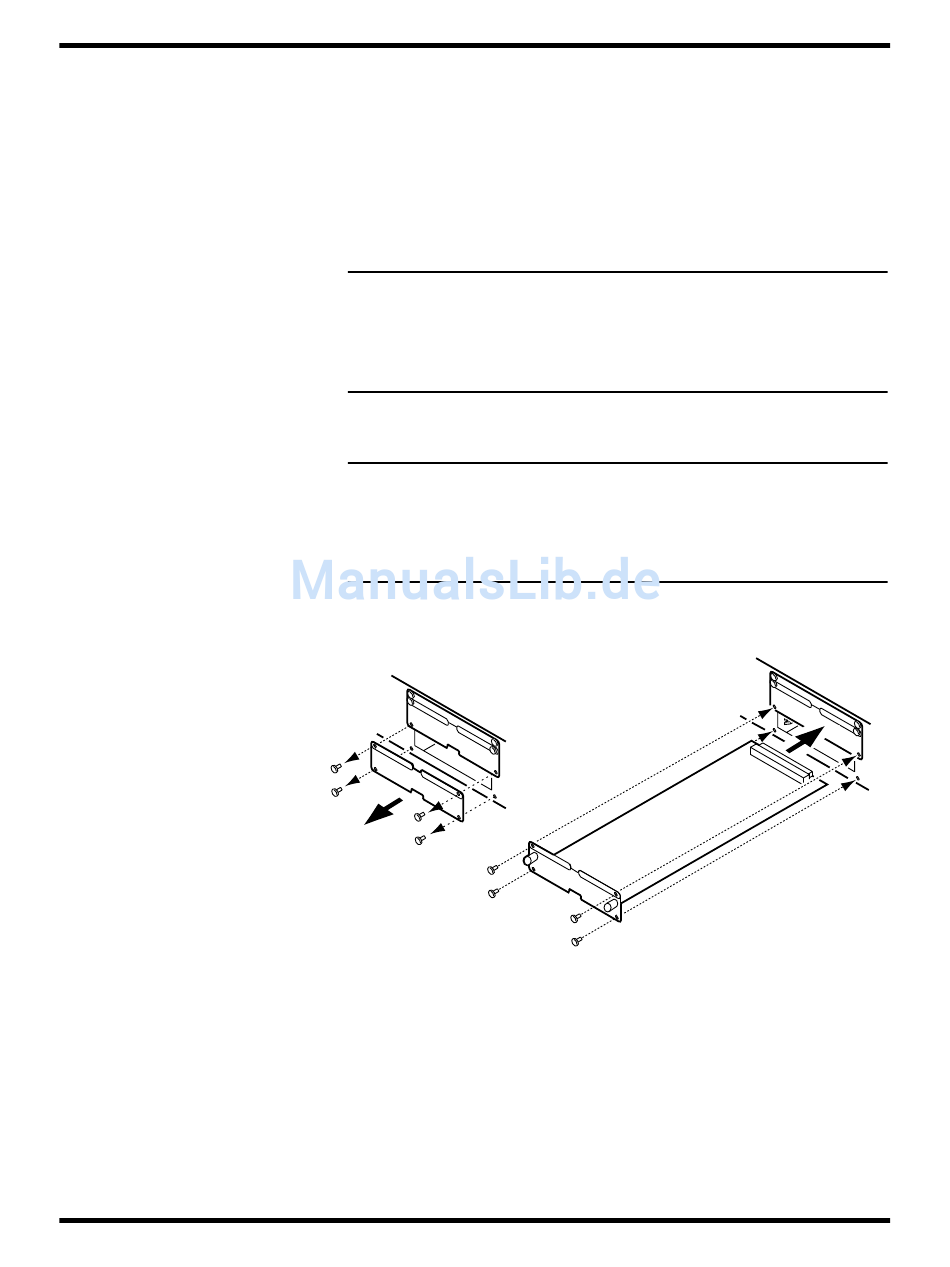

3. Schließen Sie die optionale Platine wie in der Abbildung gezeigt
an:
Achten Sie beim Anschließen der Platine darauf, daß die Steckverbin-
dung vollständig in den Steckplatz geschoben wird. Außerdem muß
die Platine mit den Schrauben der Blende befestigt werden.
4. Schalten Sie das 02R wieder ein.
Kontrollieren Sie, ob das System die gerade angeschlossene Platine
erkennt, indem Sie den [DIGITAL I/O]-Taster so oft drücken, bis die
DIGITAL I/O 1/5-Seite angezeigt wird. Wenn die Platine richtig
angeschlossen ist, sollte das System keine Mühe haben, den Platinen-
typ zu erkennen.
