4 Anschlüsse und Bedienfeld
0 10
T/B LEVEL
0 10 0 10
STUDIO PHONES
LEVEL LEVEL
02R Bedienungsanleitung

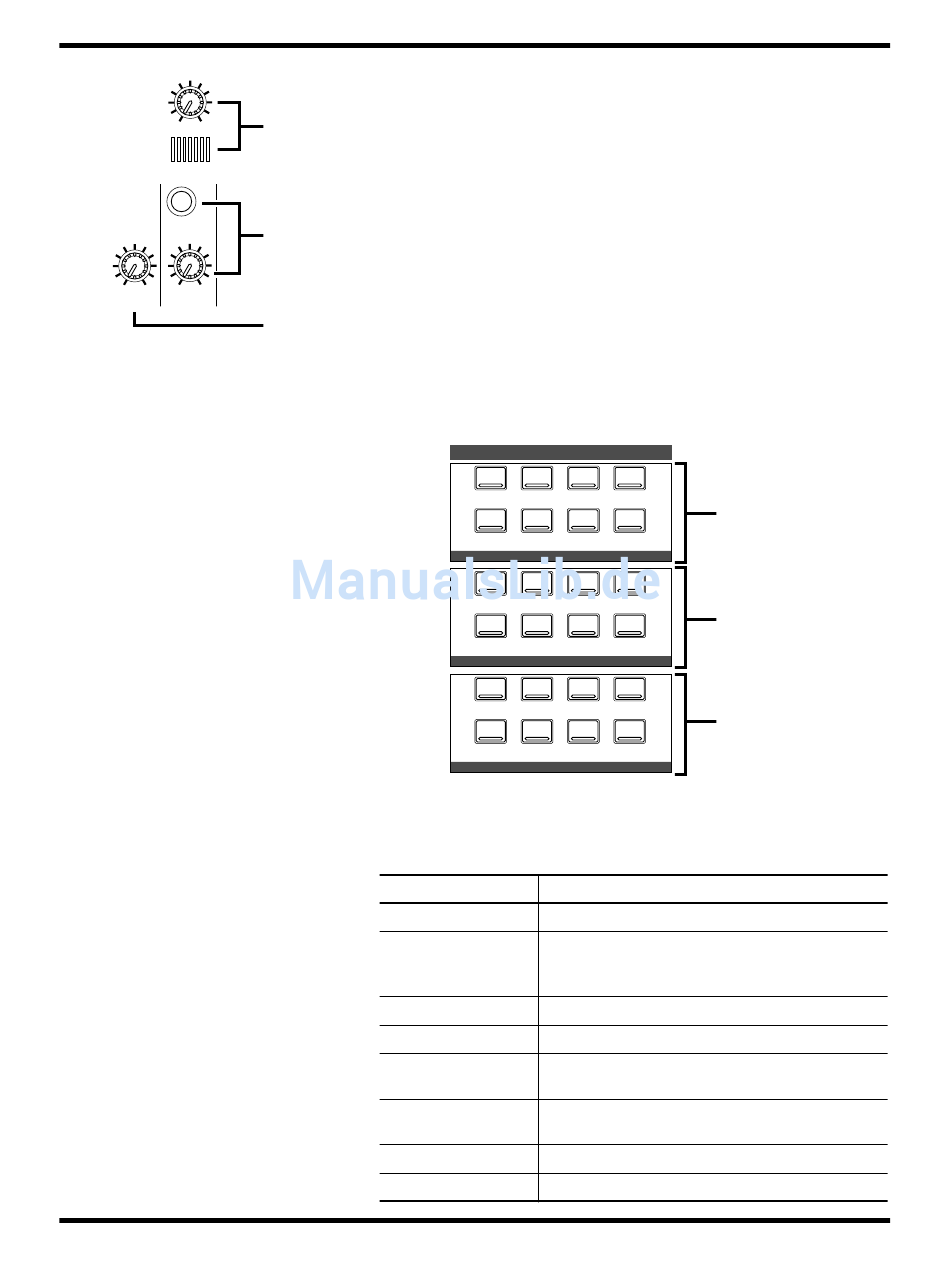

Bedienfeld der Analog-Ausgänge
7
T/B LEVEL-Regler und Mikrofon
7
Mit diesem Regler bestimmen Sie die Lautstärke des eingebauten
Kommandomikrofons.
8
PHONES LEVEL-Regler und -Anschluß
Mit dem Regler bestimmen Sie die Lautstärke im Kopfhörer, den
8
Sie zu Abhörzwecken an die dazugehörige Buchse angeschlossen
haben.
9
STUDIO LEVEL-Regler
9
Mit diesem Regler bestimmen Sie den Pegel des Signals, das an
die STUDIO MONITOR OUTPUT-Anschlüsse angelegt wird.
DISPLAY ACCESS-Gruppe
0
CONFIGURATION-Feld
Mit diesen Tastern haben Sie Zugriff auf die dazugehörige Dis-
play-Funktion.
Taster
SCENE MEMORY
DIGITAL I/O
SETUP
UTILITY
AUTOMIX
MIDI
GROUP
PAIR
DISPLAY ACCESS
DIGITAL
SCENE
SETUP UTILITY
I/O
MEMORY
AUTOMIX MIDI GROUP PAIR
CONFIGURATION
Ø/ATT DELAY PAN ROUTING
EQ
METER VIEW DYNAMICS
MIXING
AUX 1 AUX 2 AUX 3 AUX 4
AUX 7 AUX 8
AUX 5 AUX 6
EFF1 EFF2
AUX
Speichern und Aufrufen von Mischszenen.
Anwahl der Digital-Anschlüsse, des Zeittaktge-
bers, der Cascade-Parameter und der Dither-
Werte.
Einstellen des SOLO-Status' und der Vorzüge.
Einstellen des Oszillators, Batteriekontrolle usw.
Speichern und aufrufen von Automix-Program-
men.
Einstellen der MIDI-Kanäle und -Tabellen. Bulk
Dump-Funktionen.
Einteilen der Fadergruppen.
Konfiguration von Kanalpaaren.
0
A
B
Beschreibung
