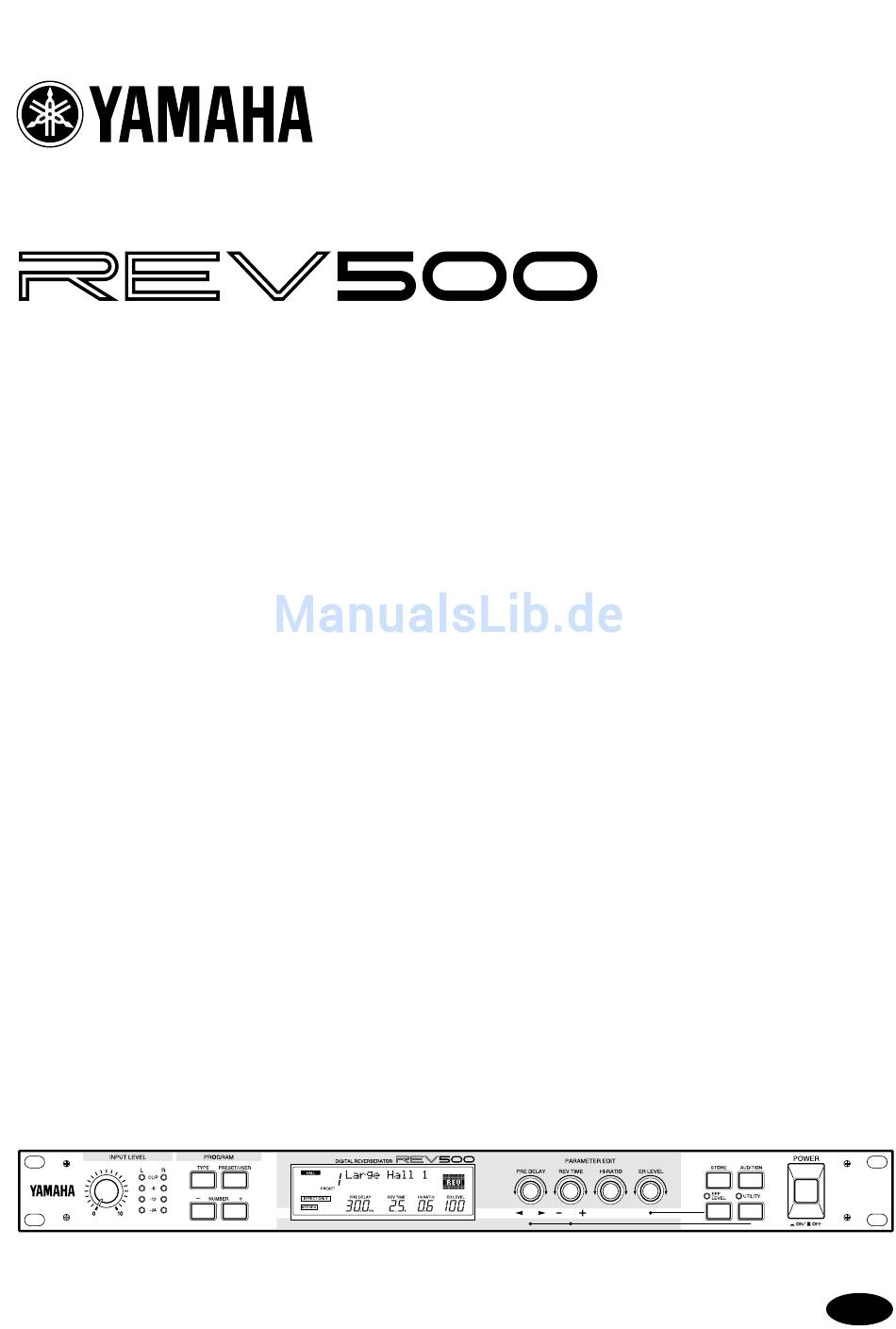

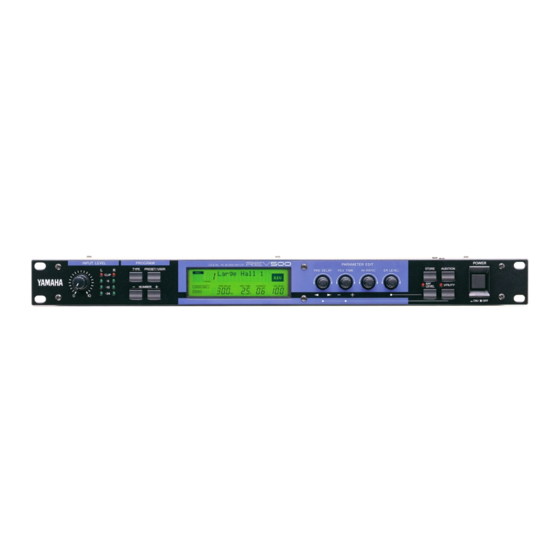

- Seite 1 DIGITAL REVERBERATOR Operation Manual Manuel d’instructions Bedienungsanleitung Manual de Operación...
- Seite 2 If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to distribute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America, Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA 90620 * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA.
- Seite 3 DIGITAL REVERBERATOR Bedienungsanleitung...
-
Seite 4: Vorsichtsmaßnahmen
Reparatur ein. Verwenden Sie es auf Meldung “LOW BATTERY” im LCD-Anzeigefeld. In keinen Fall weiter, weil dann Brand- und Schlaggefahr diesem Fall sind bereits einige Daten des REV500- bestehen. Anwenderspeichers verlorengegangen. Die Pufferbatterie muß dann unverzüglich ersetzt werden. -
Seite 5: Vorbemerkung
Vorbemerkung Wir danken Ihnen dafür, daß Sie sich für das Digital-Hallgerät REV500 von Yamaha entschieden haben. Der REV500 ist ein qualitativ hochwertiges, preisgünstiges und benutzerfreundliches Digital-Hallgerät, das sich für Heimaufnahmen und kleindimensionierte Verstärkungsanlagen eignet. Der Stereoprozessor REV500 besitzt je zwei Eingangs- und Ausgangsanschlüsse und bietet einen hochqualitativen Stereo-Halleffekt, der entweder als Einzeleffekt oder in Verbindung mit einer breiten Auswahl von anderen Effekten eingesetzt werden kann. -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienungselemente ............... 1 Frontplatte ....................... 1 Rückseite ........................2 Aufstellung und Anschluß ..................2 Verwendung des REV500 ..............3 Programmwahl ......................3 Testprogramme ......................3 Automatisches Demo-Programm ................3 Werksprogrammliste des REV500 ................4 Editieren von Programmen ............. 8 Editieren von grundlegenden Parametern ............... -
Seite 7: Bedienungselemente
LEDs aufleuchten, weist dies auf eine Verzerrung des Cursor-Steuerung: bei Verwendung der Dienstprogramme Digitalsignals hin. Der Regler muß so eingestellt werden, des REV500 kann der zu verändernde Parameter oder das daß die CLIP-LEDs nicht aufleuchten. Zeichen durch Drehen dieses Reglers gewählt werden. -
Seite 8: Rückseite
Sie den Stecker nur in die Buchse des linken Yamaha-FC-5-Fußschalters zur Steuerung Ihres REV500. Kanals (L) und achten Sie darauf, daß der REV500 in den Der FC-5-Fußschalter kann entweder zur Dämpfung des Mono-Eingangsmodus geschaltet ist (siehe Seite 15). Mit Effekt-Ausgangspegels oder zum Vorrücken im... -
Seite 9: Verwendung Des Rev500
Frontplatte. Der interne Klanggenerator des REV500 erzeugt Jeder Programmtyp enthält wiederum 25 Programme, die in nun einen Ton, der Ihnen zeigt, wie das gewählte Programm der Werksprogrammliste des REV500 auf den Seiten 4 bis 7 den Ton verändert. beschrieben sind. -
Seite 10: Werksprogrammliste Des Rev500
Werksprogrammliste des REV500 HALL Titel Effekttyp* Beschreibung Large Hall 1 Ein Standard-Halleffekt, der eine große Konzerthalle mit guten akustischen REVERB Eigenschaften simuliert. Der Effekt eignet sich für alle Instrumente. "Large Large Hall 2 Hall 1" liefert einen helleren, "Large Hall 2" einen dunkleren Klang. - Seite 11 ROOM Titel Effekttyp* Beschreibung Large Room 1 REVERB Dieser Nachhalleffekt simuliert einen großen Raum mit harten Wänden; er liefert einen etwas überspitzten, dicken Klang. Large Room 2 REVERB Erzeugt den Nachhall eines großen Raums; wirkt etwas trockener als "Lange Room 1". Live Gate Room REVERB Ein Raum-Nachhalleffekt mit sehr lebendigem nichtlinearem Sound, der...
- Seite 12 PLATE Titel Effekttyp* Beschreibung Basic Plate REVERB Erzeugt einen metallisch klingenden Echoeffekt. Beauty Plate REVERB Ein heller, sehr dichter Metallplatten-Nachhalleffekt. LA Plate REVERB Ein heller, transparenter Metallplatten-Sound, wie er an der Westküste der USA verbreitet ist. Delayed Spring REVERB Ein frühlingshafter Nachhall mit langer Vorverzögerung. Fat Plate REVERB Ein relativ grober Nachhalleffekt mit zusätzlicher Betonung des...
- Seite 13 SPECIAL Title Effect Type* Description Flange Room REV➔FLG Ein kurzer Nachhalleffekt, der mit einem Flanger kombiniert ist und sich gut für Orgel, Streicher usw. eignet. Reverb Chorus Ein kurzer Nachhalleffekt, der mit einem Choreffekt kombiniert ist. Die REV+CHO längere Vorverzögerung von "Chorus Circles" liefert eine ausgeprägtere Chorus Circles Trennung zwischen dem Nachhall und dem Choreffekt.
-
Seite 14: Editieren Von Programmen
Normalanzeige.) Bitte beachten Sie, daß alle vorgenommenen Änderungen gesichert werden müssen, bevor Sie ein anderes Programm wählen oder den REV500 ausschalten. Wenn dies nicht ER LEVEL-Regler beachtet wird, geht das editierte Programm verloren. Dieser Regler dient zur Einstellung der Frühreflexionen, Beziehen Sie sich auf Seite 14 für weitere Anweisungen zum... -
Seite 15: Verändern Des Effektpegels
Parameter. Echtzeit-Parametersteuerung Bitte beachten Sie, daß die Parameter, die zum Editieren Der REV500 erlaubt eine dynamische Veränderung der oben verfügbar sind, je nach Effekttyp des gewählten Programms erwähnten grundlegenden Parameter in Echtzeit unter unterschiedlich sind. Der Effekttyp eines Programms kann Verwendung der MIDI Control Change-Mitteilungen. -
Seite 16: Verändern Eines Programmtitels
Taste leuchtet nun auf, und eines der Dienstprogramme des Sie eine der PROGRAM-Tasten, um das Dienstprogramm zu REV500 erscheint im LCD. Wenn erforderlich, ist die verlassen. Bitte beachten Sie aber, daß alle vorgenommenen UTILITY-Taste noch einmal zu drücken, bis die TITEL Änderungen gesichert werden müssen (wie dies auch bei... -
Seite 17: Halleffekt
HALLEFFEKT Die in der folgenden Tabelle enthaltenen Parameter können für einfache Halleffekte eingesetzt werden. Parameter Controller-Nummer Bereich Beschreibung DENSITY 0 — 100 [%] Dichte des Nachhalls LIVENESS 0 — 10 Abfallcharakteristik der Frühreflexionen (0 = tot, 10 = lebendig). E/R DLY 0.0 —... - Seite 18 REVERB ➔ RESONATOR Bei diesem Effekttyp wird das Ausgangssignal des Halleffekts einem Resonator zugeleitet. Parameter Controller-Nummer Bereich Beschreibung SENS 1 — 10 Empfindlichkeit des Resonator-Eingangssignals. RESO 0 — 100 [%] Resonator-Rückkopplungspegel. DECAY 6 — 24000 [ms] Rückkehrgeschwindigkeit des Resonanzpunkts zur niedrigsten Frequenz.
- Seite 19 REVERB + CHORUS Bei diesem Effekttyp wird die Signalquelle getrennt für den Nachhall- und den Choreffekt aufbereitet. Nach der parallelen Aufbereitung werden die Signale am Ausgang wieder gemischt. Beachten Sie, daß bei diesem Effekttyp das Tiefpaßfilter (LPF) und das Hochpaßfilter (HPF) (siehe die obigen GEMEINSAMEN PARAMETER) unmittelbar vor PRE DELAY eingeschleift sind.
-
Seite 20: Sichern Von Editierten Programmen
Programm abgespeichert werden soll, drücken Sie die Taste. Die im LCD angezeigte Programmnummer beginnt STORE-Taste ein zweites Mal; daraufhin werden diese nun zu blinken; am REV500 erfolgt eine Abfrage, ob dieses Daten in den REV500 eingegeben. Programm gespeichert werden soll. (Wenn Sie ein Werksprogramm editieren, ändert sich die Speicherbereich-... -
Seite 21: Systemfunktionen
Fußschalter Veränderungsbereich Wahl eines Ausgangs-Modus Der REV500 kann so eingestellt werden, daß das Gerät nur Mit dem REV TIME-Regler kann zwischen den Funktionen das verarbeitete Effektsignal oder ein Mischsignal ausgibt, EFF MUTE und PGM SEL umgeschaltet werden. Wenn bei das aus dem Direktausgangssignal und dem aufbereiteten der Funktion EFF MUTE der Fußschalter betätigt wird, wird... -
Seite 22: Einstellen Der Prüffunktion
Trigger-Modus hin- und herzubewegen. Mit dem REV editierten Programme aus dem Benutzerspeicher des TIME-Regler kann dann der gewünschte Ton (SNARE oder REV500 löschen und das Gerät auf den Werkszustand RIM) bzw. der gewünschte Trigger-Modus (OFF, ONCE zurückstellen. Dies kann nach der folgenden Methode oder SEQ) gewählt werden. -
Seite 23: Verwendung Der Midi-Funktionen
Verwendung der MIDI-Funktionen Wahl eines MIDI-Kanals Editieren der MIDI- Programmänderungstabelle Der vom REV500 zur Übermittlung bzw. dem Empfang von Daten verwendete MIDI-Kanal kann verändert werden. Der REV500 verfügt über eine MIDI- Drücken Sie zuerst die UTILITY-Taste. Wenn erforderlich, Programmänderungstabelle, mit der die Zuordnung von muß... -
Seite 24: Abspeichern Von Daten Mit Midi-Bulk Dumps
Abspeichern von Daten mit MIDI- Bulk Dumps Der REV500 ist in der Lage, Daten zwecks Speicherung in einem Sequenzer oder einer anderen MIDI-Komponente in der Form eines Bulk Dumps zu übermitteln. Um diese Funktion zu verwenden, vergewissern Sie sich zuerst, daß... -
Seite 25: Anhang
Programm. TITLE EDIT Editieren von Programmen Ermöglicht das Editieren des Titels am gegenwärtig gewählten Programm. INPUT SELECT System-Einstellung Stellt den REV500 entweder auf Mono- oder Stereo-Eingabe ein. OUTPUT MODE System-Einstellung Zum Umschalten zwischen “Effekt- Ausgangssignal” und “Effekt-Ausgangssignal plus Direkt-Ausgangssignal”. -
Seite 26: Technische Daten
Technische Daten FRONTPLATTE ELEKTRISCHE SPEZIFIKATIONEN Tasten PROGRAM TYPE, Frequenzgang 20 Hz bis 20 kHz PRESET/USER, (+1,0 dB, -2,0 dB) PROGRAM NUMBER -, Dynamikumfang 96 dB (typisch) PROGRAM NUMBER +, Klirrfaktor Weniger als 0,03% (1 kHz, bei EFF LEVEL, STORE, Höchstpegel) AUDITION, UTILITY, POWER EINGÄNGE Drehregler... -
Seite 27: Midi Data Format
0001 nnnn(1nH) n = 0 - 15 1111 0111(F7H) End of exclusive format no. 0001 1110(1EH) Program Change device code 0000 0110(06H) REV500 status 1100 nnnn(CnH) n = 0 - 15 parameter no. 0000 pppp Program Change Table bulk data program no. - Seite 28 0100 0011(43H) YAMAHA DEPTH sub status 0011 nnnn(3nH) n = 0 - 15 PHASE format no. 0001 1110(1EH) WAVE device code 0000 0110(06H) REV500 ECHO➔REV FB LVL parameter no. 0000 pppp CROSS FB 0000 pppp 1111 0111(F7H) End of exclusive * REV➔FLG only...
- Seite 29 Messages : Active Sense : Reset Notes: *1 = Depend on effect type. *2 = For program 1 - 128, REV500 program is selected. Mode 1: OMNI ON, POLY Mode 2: OMNI ON, MONO o : Yes Mode 3: OMNI OFF, POLY...
- Seite 30 VV15160 R5 1 AP 100 Add-4 Pro Audio & Digital Musical Instrument Division 02 03 2500 AP Printed in Japan P.O. Box 3, Hamamatsu, 430-8651, Japan...
