1. Drücken Sie den
[SCENE MEMORY]-Taster,
bis die SCENE 4/5-Seite
erscheint.
SCENE
MEMORY
2. Führen Sie den Cursor
zur benötigten Input-
Ikone und wählen Sie
den betreffenden Ein-
gang durch Drücken
des [ENTER]-Tasters an.
3. Die Eingangskanalgrup-
pen können auch durch
Drücken der [SEL]-Taster
angewählt werden.
4. Führen Sie den Cursor
zu einer Signalquelle
und aktivieren Sie sie,
indem Sie den [ENTER]-
Taster drücken.
Digital-Eingänge, -Einstellungen und Zusatzfunktionen
Input Patching
Mit der Input Patching-Funktion können Sie die Signalquelle für die
MIC/LINE-Eingänge 1~24 sowie die TAPE-Kanäle 1~16 frei wählen. Eine
Signalquelle kann sogar mehreren Kanälen zugeordnet werden. Die Bus-
Ausgänge können an die TAPE-Kanäle angelegt und somit abgehört
und/oder gruppiert werden. Um Rückkopplungsschleifen zu vermeiden,
können Sie dann nicht den Bus-Ausgang wählen, an den das Kanalsignal
angelegt wird; umgekehrt kann der Kanal, dem der Bus-Ausgang als
Signalquelle zugeordnet wird, nicht an die betreffende Summe angelegt
werden. In beiden Fällen erscheint dann eine Warnung im Display.
Wenn ein Steckplatz für 24bit-Aufnahmen verwenden wird, kann die
Eingangskonfiguration nicht geändert werden. Versuchen Sie es trotz-
dem, erscheint die Meldung "Can't Assign (24 bit REC)" im Display.

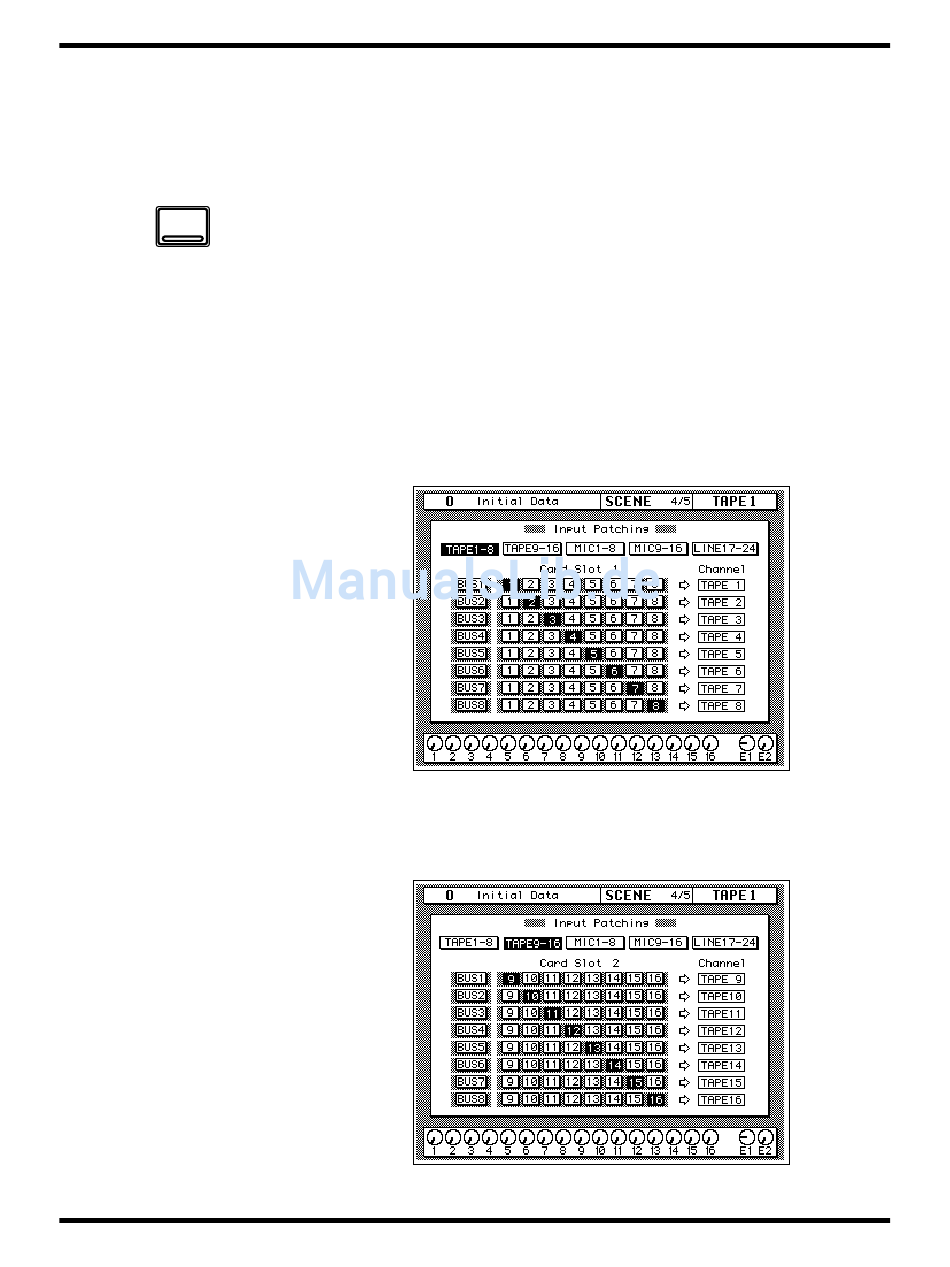

Nachstehend sehen Sie eine Abbildung der TAPE 1–8-Seite (SCENE 4/5).
Hier können Sie den TAPE-Kanälen 1~8 einen Platineneingang (1~8) bzw.
den entsprechenden Summenausgang zuordnen.
Hier sehen Sie eine Abbildung der TAPE 9–16-Seite (SCENE 4/5). Auf
dieser Seite können Sie den TAPE-Kanälen 9~16 einen Platineneingang
9~16 oder die entsprechende Summe zuordnen.
219
02R Bedienungsanleitung
