238
Optionen einbauen
02R Bedienungsanleitung
Digital-E/A-Platine – ADAT (CD8-AT)
Mit der digitalen ADAT-E/A-Platine (CD8-AT) können Sie das 02R mit
einer Alesis ADAT oder einer zu dieser Norm kompatiblen Mehrspurma-
schine verbinden.
Einbau der CD8-AT
Die digitale ADAT-E/A-Platine (CD8-AT) kann an einen Steckplatz ange-
schlossen werden. Siehe "Platinen mit einfachem Anschluß" auf Seite
232.

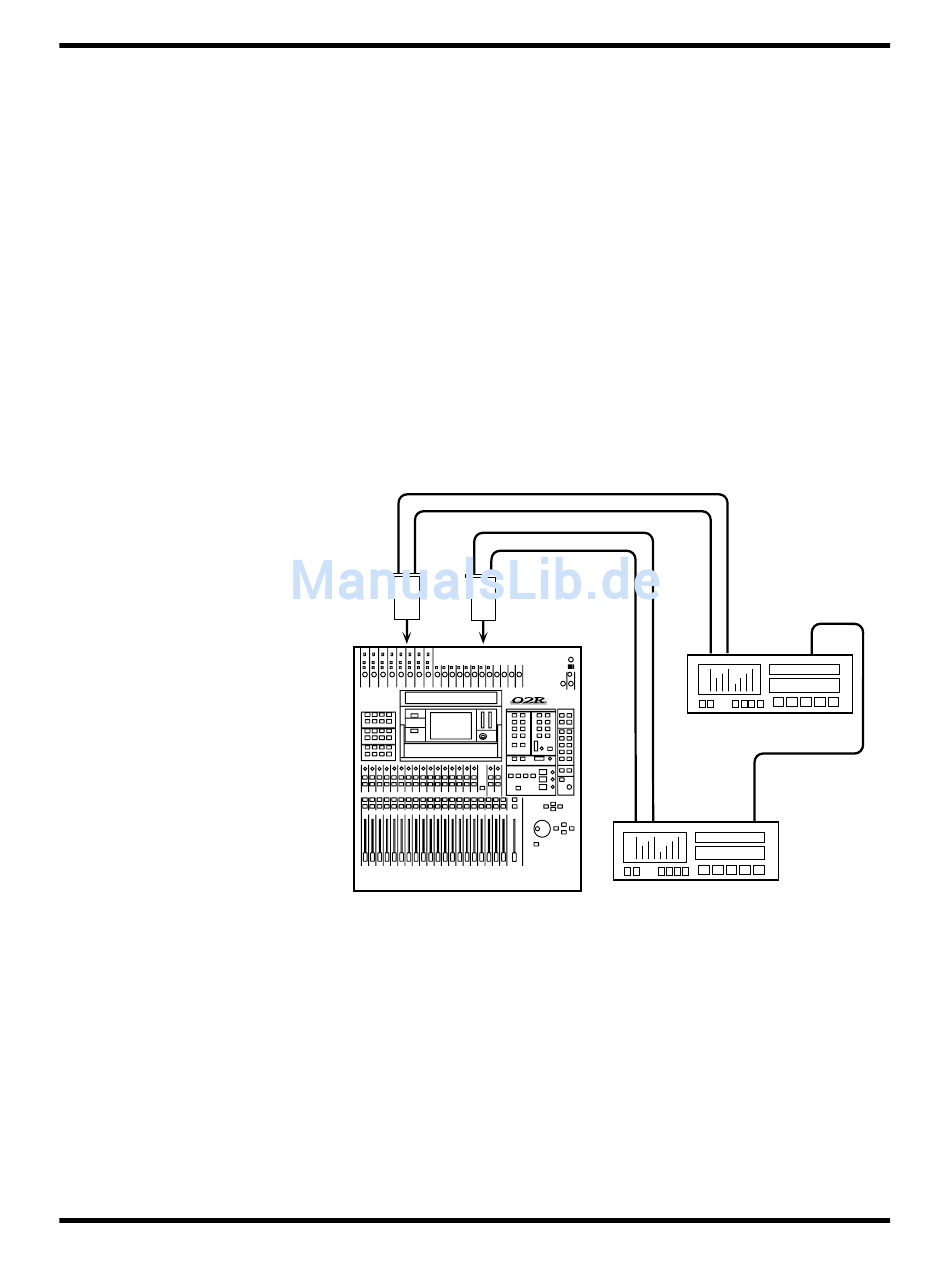

1. Verbinden Sie die modulare ADAT-Mehrspurmaschine über
geeignete Kabel mit dem 02R.
Verwenden Sie optische ADAT-Kabel zum Verbinden der IN-Buchse
der CD8-AT mit der OPTICAL OUT-Buchse der modularen ADAT-
Maschine. Verbinden Sie die OUT-Buchse der CD8-AT mit dem
OPTICAL IN-Anschluß der ADAT-Maschine.
OUTPUT
INPUT
OUTPUT
INPUT
CD8-AT
Steckplatz 1
02R (Word clock slave)
75Ω-Schalter＝AN
Wenn Sie mehrere CD8-AT-Platinen in das 02R eingebaut haben und
dementsprechend mehrere ADAT-Maschinen verwenden, müssen Sie
die übrigen Maschinen genau wie die erste mit dem 02R verbinden.
Eine modulare Alesis ADAT-Mehrspurmaschine bietet keinen Word
Clock-Ausgang. Wenn Sie jedoch die BRC ADAT-Fernbedienung ver-
wenden, können Sie deren 48kHz OUT-Anschluß mit einem geeigne-
ten Kabel an die WORD CLOCK – IN-Buchse des 02R anschließen.
Vergessen Sie nicht, den 75Ω-Abschlußschalter zu aktivieren.
CD8-AT
OPTICAL
Steckplatz 2
OUTPUT
OPTICAL
OPTICAL
OUTPUT
INPUT
ALESIS ADAT
(Word clock slave)
OPTICAL
SYNC
INPUT
Ausgang
ALESIS ADAT
（Word clock master）
SYNC
Eingang
