Und der zweite Aufnahmestreich folgt sogleich...

AUX 1 AUX 2 AUX 3 AUX 4
AUX 7 AUX 8
AUX 5 AUX 6
EFF1 EFF2
AUX
AUX 1 AUX 2
AUX 3 AUX 4
AUX 5 AUX 6
AUX 7 AUX 8
EFF1 EFF2
SEND LEVEL ON
AUX
02R Kurzanleitung

Effekthinwege (AUX)

Das 02R ist mit acht Effektwegen ausgestattet.
AUX7 und AUX8 sind an die internen Effektprozessoren angelegt, was
also bedeutet, daß diese beiden Signale die Digital-Ebene zu keiner Zeit
verlassen.
Die anderen Effekthinwege hingegen –AUX1~AUX6– erlauben die Ver-
wendung von externen Effekten, von Kontrollverstärkern sowie weiteren
Mehrspurmaschinen. AUX5 und AUX6 können darüber hinaus zum
Erstellen einer Kontrollabmischung verwendet und direkt an die Abhöre
in der Regie oder im Studio angelegt werden. Die Ausgänge eines Effekt-
gerätes, dessen Eingang mit einer SEND-Buchse verbunden ist, können
an zwei nicht verwendete Eingangskanäle oder an die Stereo-Eingangs-
kanäle angelegt werden.
Der Zugriff auf die Effekthinwege kann auf zwei Arten erfolgen:

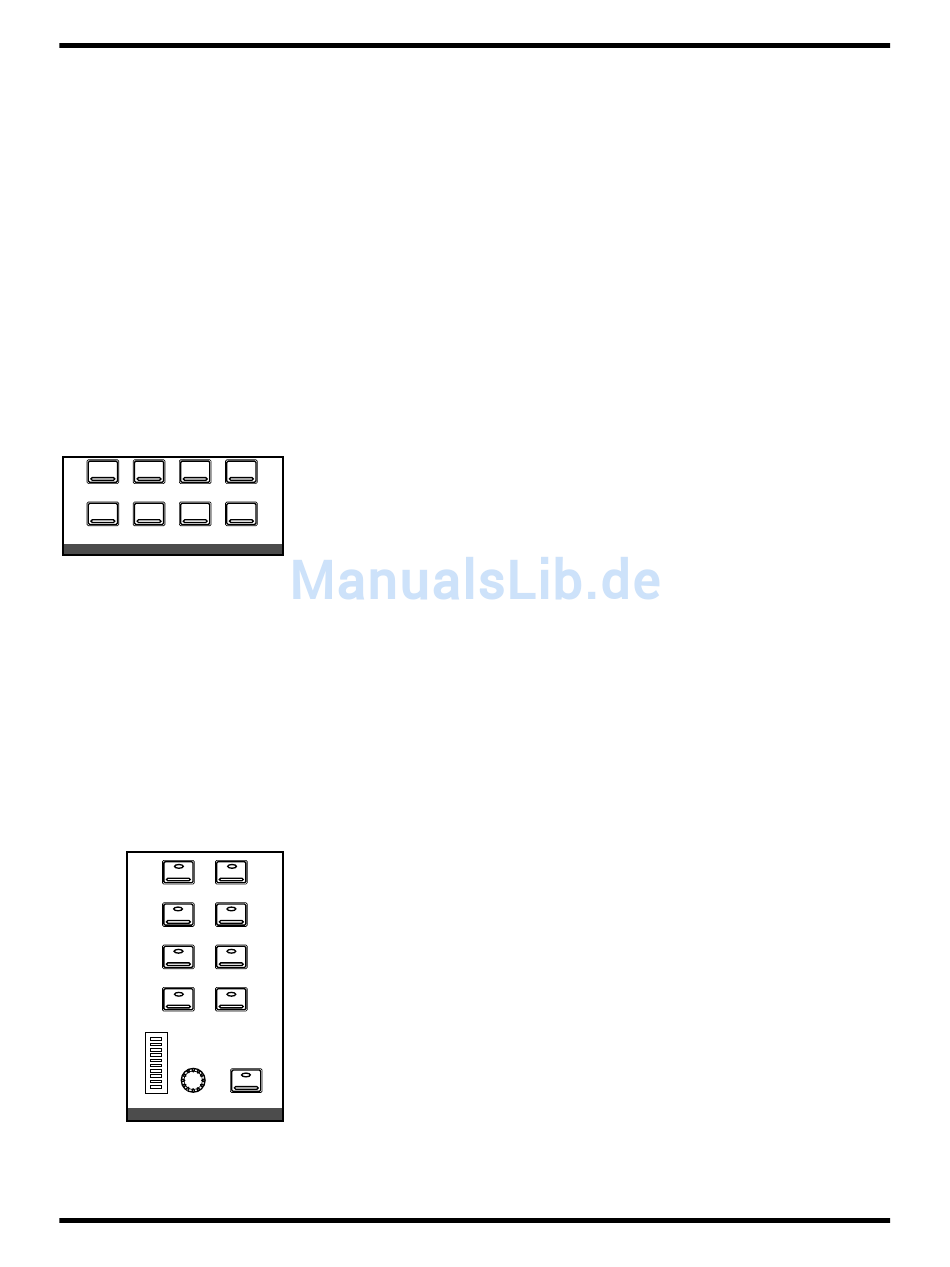

DISPLAY ACCESS - AUX-Taster
Mit diesen Tastern haben Sie Zugriff auf die Display-Funktionen der
Effekthinwegpegel für den Aufnahmeteil.
• Bei Drücken des [AUX 1]~[AUX 6]-Tasters erreichen Sie die
AUX1~AUX6-Seite. Dort können Sie den Hinwegpegel für die betref-
fende AUX-Summe einstellen. Außerdem können Sie dort wählen, ob
das Signal für den Effekt vor oder hinter dem Fader abgegriffen wird.
• Nach Drücken des [AUX 7] und [AUX 8]-Tasters können Sie den Hin-
wegpegel für die betreffende Effektsumme (sowie die Schaltung vor
oder hinter dem Fader) einstellen. Hier handelt es sich um die inter-
nen Effekte, so daß mit diesen Tastern auch die Effektparameter
angewählt werden können.
Bei Drücken eines dieser Taster ändert sich die Funktion der Fader: Sie
dienen dann zeitweilig zum Einstellen des Effekthinwegpegels (statt des
Kanalpegels).
SELECTED CHANNEL - AUX-Feld
Mit den Tastern und dem Regler dieses Feldes können Sie den Effekthin-
wegpegel des aktiven Kanals für alle acht Effektwege einstellen.
• Drücken Sie den [AUX 1]~[AUX 8]-Taster, um die betreffende Effekt-
summe anzuwählen.
• Mit dem SEND LEVEL-Regler können Sie nun den Pegel des aktiven
Kanals einstellen, der an diesen Effektweg angelegt wird.
• Soll der Kanal an eine bestimmte AUX-Summe nicht angelegt wer-
den, drücken Sie, statt den Hinwegpegel einzustellen, den [ON]-
Taster, damit die Diode erlischt.
