Einstellen des Eingangspegels (GAIN) und der Meter

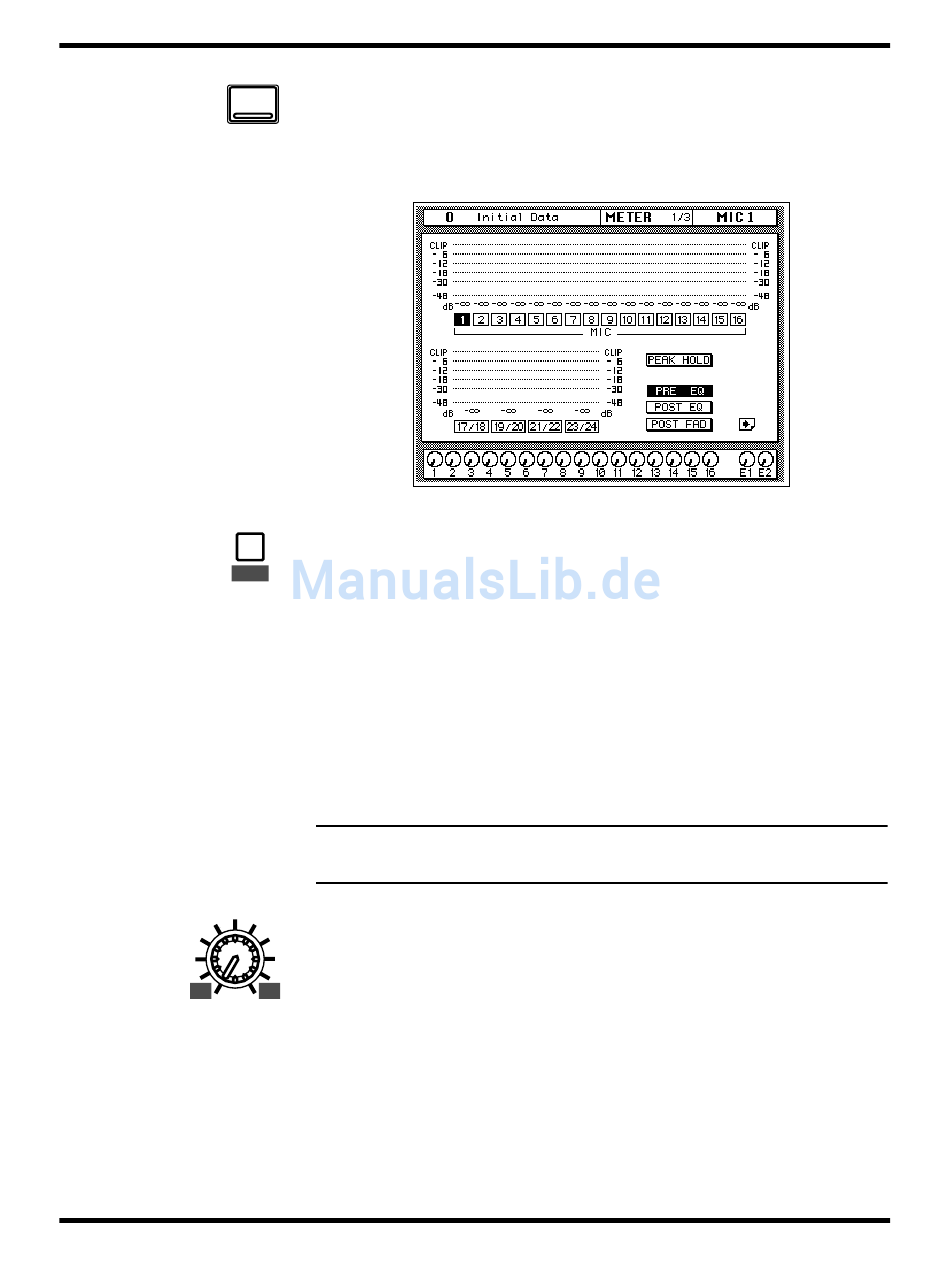

1. Drücken Sie den [METER]-Taster, um die METER 1/3-Seite aufzuru-
METER fen.
Im Display erscheint nun der Signalpegel des MIC/LINE 1-Anschlusses.
2. Wenn das Signal verzerrt, wenn die PEAK-Diode leuchtet oder
wenn sich der Pegel im CLIP-Bereich bewegt, müssen Sie den
20dB-Taster (Abschwächung) drücken, um den Eingangspegel
20dB
von MIC/LINE 1 zurückzunehmen.
Diese Abschwächung brauchen Sie in der Regel nur, wenn Sie eine Line-
Signalquelle (Synthesizer oder Effektgerät) an einen Eingangskanal
anschließen. Wenn Sie ein Mikrofon verwenden, dürfen Sie das Signal
nicht abschwächen.
Wenn Sie ein Gerät mit extrem hoher Impedanz an das 02R anschließen
möchten (Gitarre, Baßgitarre usw.), sollten Sie eine Direct Box oder ein
Effektgerät zwischen das Instrument und das Pult schalten. Am häufig-
sten stellt man jedoch ganz einfach ein Mikrofon vor den (Baß)Gitarren-
verstärker.
Anmerkung: An die Stereo-Eingänge (LINE 17~24) kann man nur Signale mit
Line-Pegel anschließen (also weder Gitarren noch Mikrofone).
3. Stellen Sie den Signalpegel mit dem GAIN-Regler des MIC/LINE
1-Kanals ein.
Hier gilt, daß Sie immer den höchstmöglichen Pegel einstellen müssen.
Dabei darf die PEAK-Diode ab und zu leuchten, allerdings sollte der
+4 -40
GAIN
-16 -60
Pegel niemals die CLIP-Marke erreichen. Wenn die PEAK-Diode fortwäh-
rend leuchtet, ist der Eingangsvorverstärker überfordert, so daß es zu
analoger Verzerrung kommt. Wird die CLIP-Marke erreicht, hören Sie
hingegen digitale Verzerrung, die noch um ein Vielfaches unangenehmer
ist.
Verringern Sie also den GAIN-Wert, bis die PEAK-Diode nur noch bei
Pegelspitzen leuchtet. Den GAIN-Regler muß man ebenfalls mit Bedacht
einstellen: Zu geringe Werte beeinträchtigen den Fremdspannungsab-
stand (Rauschen), während zu hohe Werte zu Verzerrung führen.
