20 Benutzeroberfläche
02R Bedienungsanleitung
• Mit [AUX 1]~[AUX 6] wählen Sie den betreffenden Effektweg.
Außerdem können Sie hier einstellen, ob der Effektweg vor oder hin-
ter den Fadern abgegriffen wird.
• Auch [AUX 7] und [AUX 8] dienen zum Einstellen des Effekthinweg-
pegels für die entsprechenden Summen sowie zur Wahl, ob das
Signal vor oder hinter den Fadern abgegriffen werden soll. Diese bei-
den Effektwege sind digital mit den internen Effektprozessoren ver-
bunden. Deshalb haben Sie mit diesen Tastern auch Zugriff auf die
Parameter dieser beiden Effekte.

Display

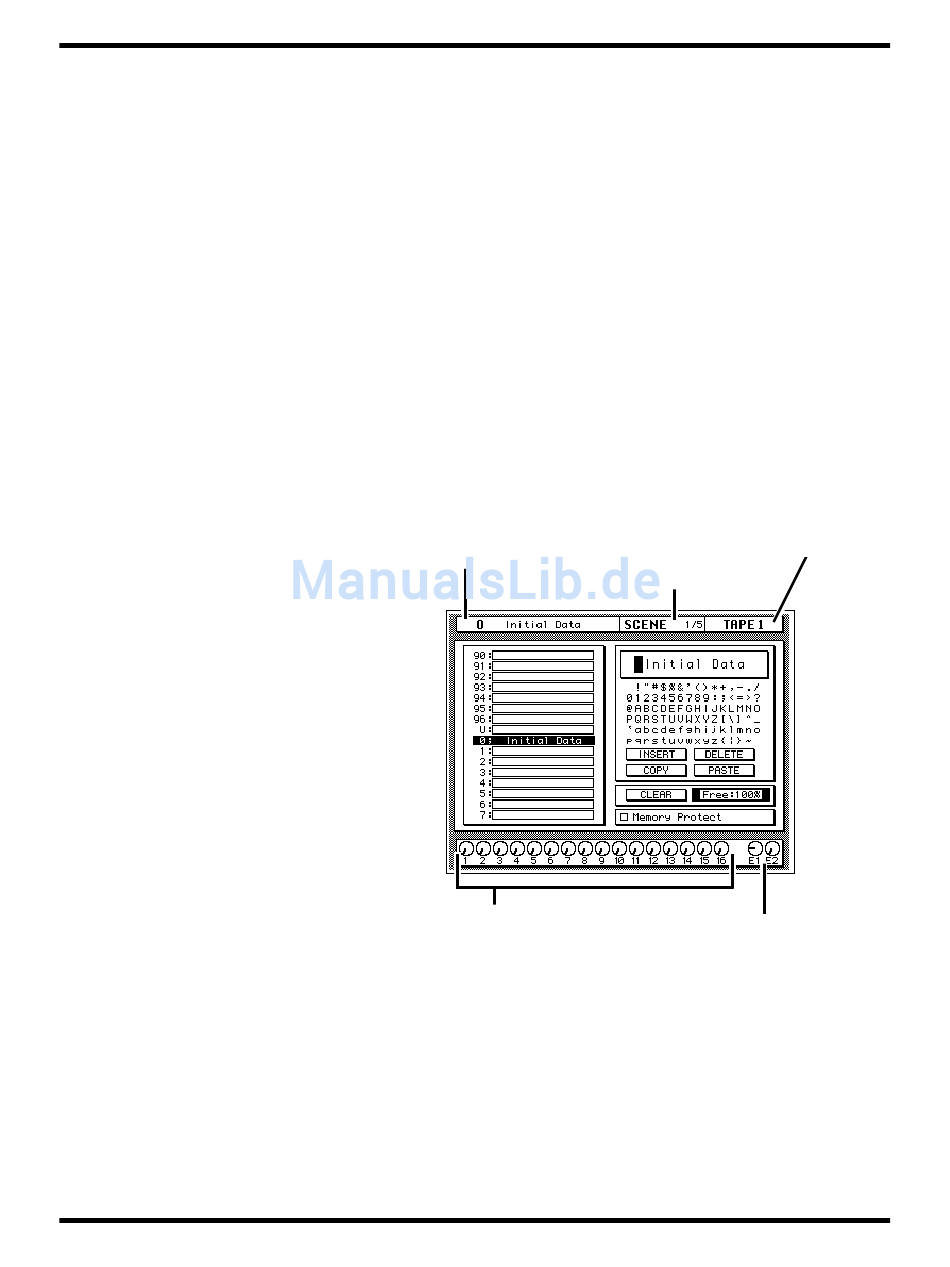

Das große grafikfähige 320 × 240-Pixel-Display informiert Sie jeweils über
die Mischeinstellungen und den Status des Pultes. Neben numerischen
Werten werden für die Fader und Pan-Regler auch Grafiken angezeigt,
während die Entzerrungseinstellungen mit Hilfe von Kurven dargestellt
und der Signalpegel mit Display-Metern angezeigt werden. In nachste-
hender Abbildung finden Sie alle Informationen, die jeweils angezeigt
werden.
Name und Nummer des Szenenspeichers
Bandrückwegpegel
Wenn Sie den [FLIP]-Taster gedrückt haben,
erscheinen diese Kanalikonen auf dunklem Hin-
tergrund.
Die Seitennummern informieren Sie einerseits über die gewählte Seite
und andererseits über die Anzahl der für die gewählte Funktion verfüg-
baren Seiten. So bedeutet "SCENE 1/3" beispielsweise, daß Sie die erste
von drei SCENE-Seiten aufgerufen haben.
Mit dem CONTRAST-Regler können Sie den Kontrast des Displays ein-
stellen, falls es schwer lesbar ist.
Name der Display-Funktion
Aktiver Kanal
Effektrückwegpegel
