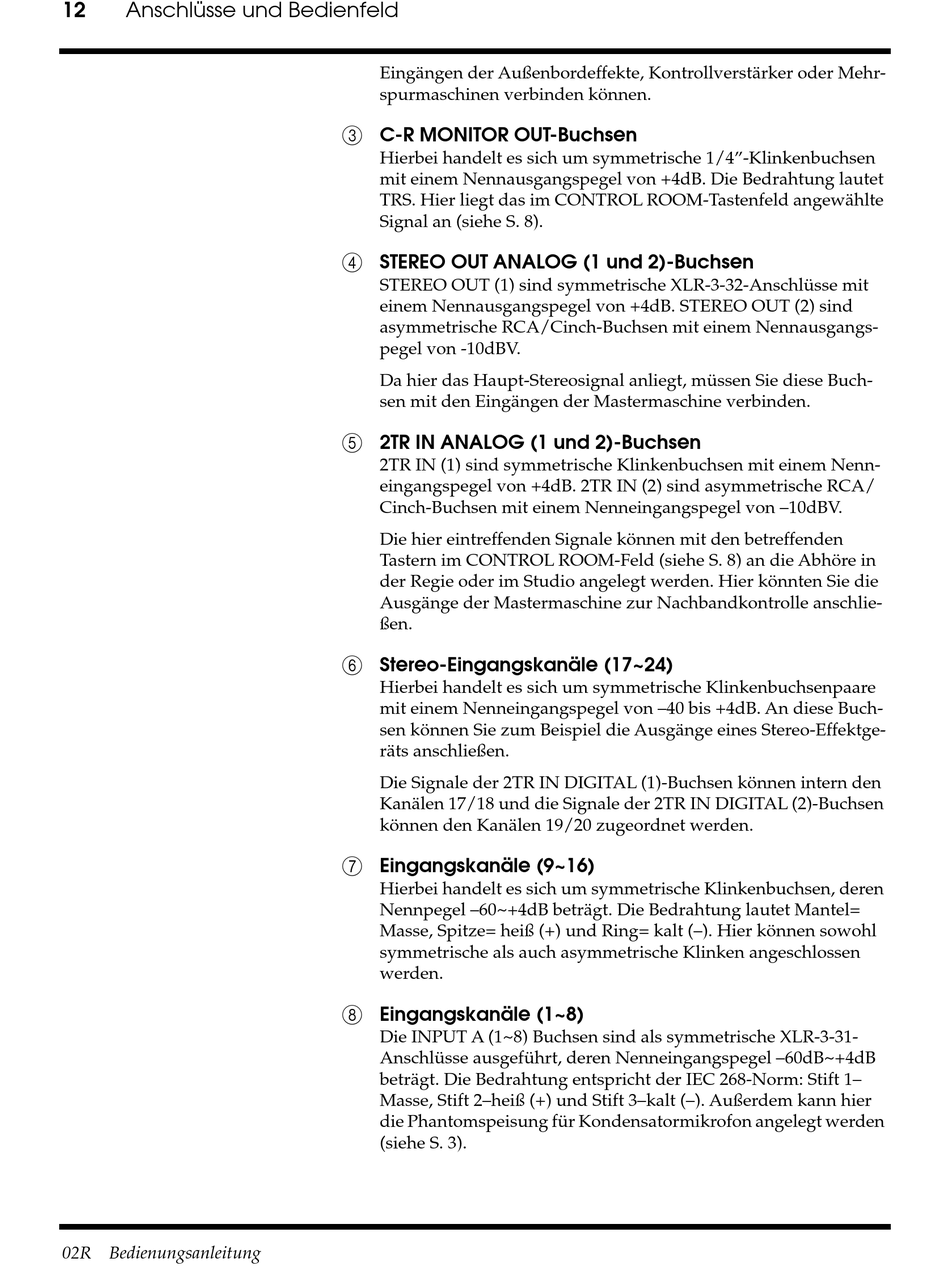

12 Anschlüsse und Bedienfeld
02R Bedienungsanleitung
Eingängen der Außenbordeffekte, Kontrollverstärker oder Mehr-
spurmaschinen verbinden können.
3
C-R MONITOR OUT-Buchsen
Hierbei handelt es sich um symmetrische 1/4"-Klinkenbuchsen
mit einem Nennausgangspegel von +4dB. Die Bedrahtung lautet
TRS. Hier liegt das im CONTROL ROOM-Tastenfeld angewählte
Signal an (siehe S. 8).
4
STEREO OUT ANALOG (1 und 2)-Buchsen
STEREO OUT (1) sind symmetrische XLR-3-32-Anschlüsse mit
einem Nennausgangspegel von +4dB. STEREO OUT (2) sind
asymmetrische RCA/Cinch-Buchsen mit einem Nennausgangs-
pegel von -10dBV.
Da hier das Haupt-Stereosignal anliegt, müssen Sie diese Buch-
sen mit den Eingängen der Mastermaschine verbinden.
5
2TR IN ANALOG (1 und 2)-Buchsen
2TR IN (1) sind symmetrische Klinkenbuchsen mit einem Nenn-
eingangspegel von +4dB. 2TR IN (2) sind asymmetrische RCA/
Cinch-Buchsen mit einem Nenneingangspegel von –10dBV.
Die hier eintreffenden Signale können mit den betreffenden
Tastern im CONTROL ROOM-Feld (siehe S. 8) an die Abhöre in
der Regie oder im Studio angelegt werden. Hier könnten Sie die
Ausgänge der Mastermaschine zur Nachbandkontrolle anschlie-
ßen.
6
Stereo-Eingangskanäle (17~24)
Hierbei handelt es sich um symmetrische Klinkenbuchsenpaare
mit einem Nenneingangspegel von –40 bis +4dB. An diese Buch-
sen können Sie zum Beispiel die Ausgänge eines Stereo-Effektge-
räts anschließen.
Die Signale der 2TR IN DIGITAL (1)-Buchsen können intern den
Kanälen 17/18 und die Signale der 2TR IN DIGITAL (2)-Buchsen
können den Kanälen 19/20 zugeordnet werden.
7
Eingangskanäle (9~16)
Hierbei handelt es sich um symmetrische Klinkenbuchsen, deren
Nennpegel –60~+4dB beträgt. Die Bedrahtung lautet Mantel=
Masse, Spitze= heiß (+) und Ring= kalt (–). Hier können sowohl
symmetrische als auch asymmetrische Klinken angeschlossen
werden.
8
Eingangskanäle (1~8)
Die INPUT A (1~8) Buchsen sind als symmetrische XLR-3-31-
Anschlüsse ausgeführt, deren Nenneingangspegel –60dB~+4dB
beträgt. Die Bedrahtung entspricht der IEC 268-Norm: Stift 1–
Masse, Stift 2–heiß (+) und Stift 3–kalt (–). Außerdem kann hier
die Phantomspeisung für Kondensatormikrofon angelegt werden
(siehe S. 3).
