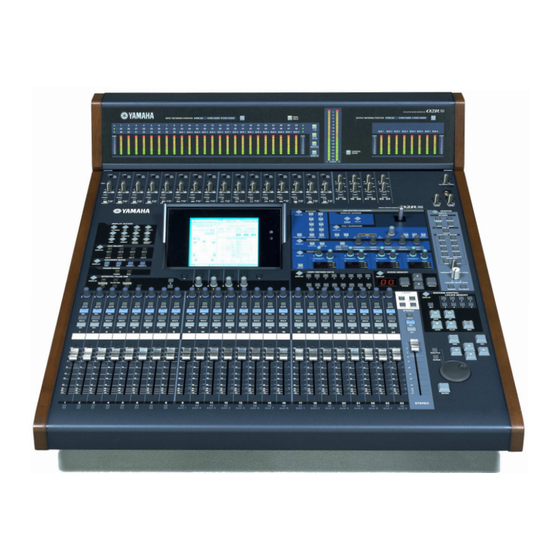

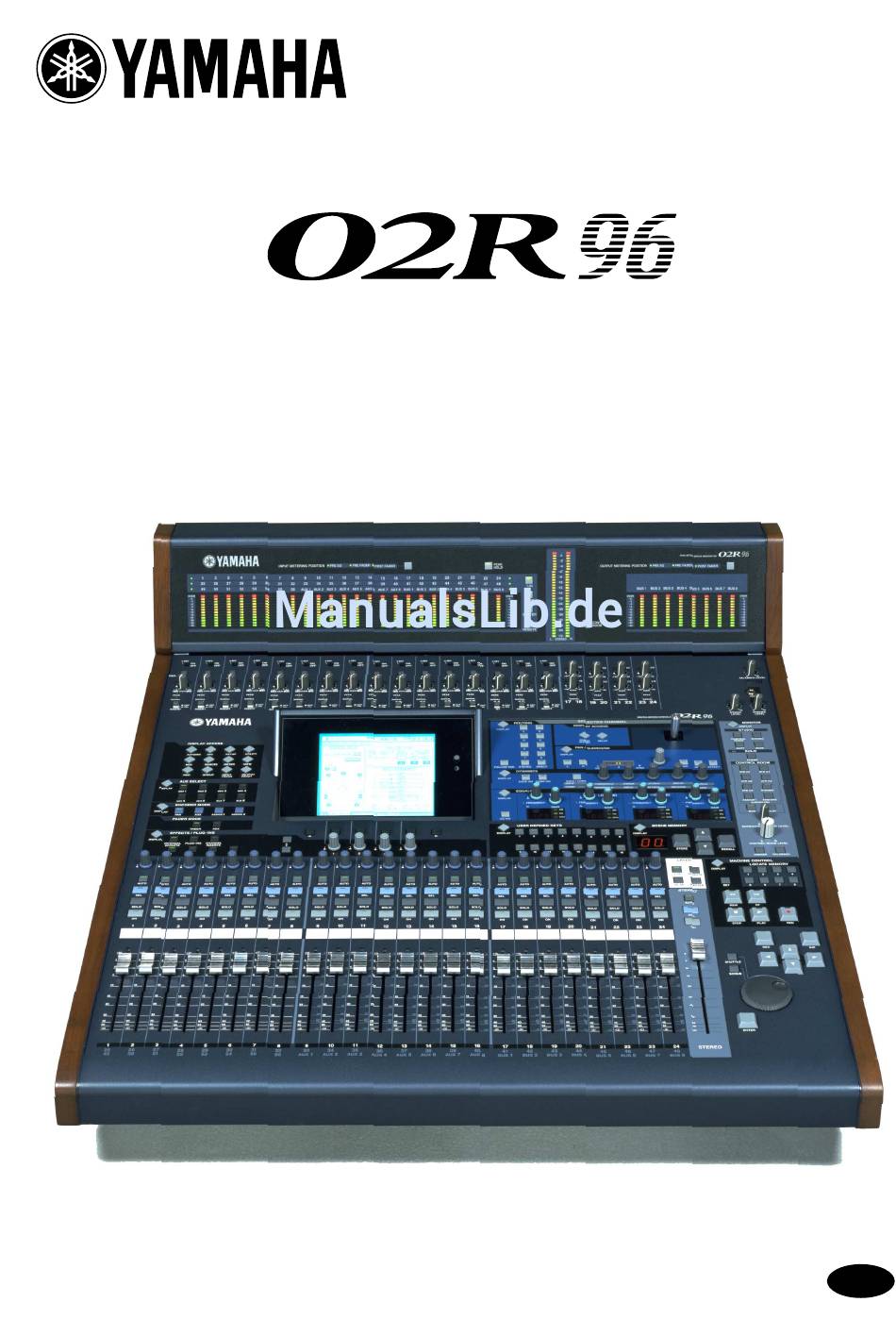

Seite 1 DIGITAL MIXING CONSOLE Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf.
Seite 2 300 ohm ribbon lead, change the lead-in to coaxial type cable. If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to distribute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America, Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA 90620 The above statements apply ONLY to those products distributed by Yamaha Corporation of America or its subsidiaries.
Seite 3: Wichtige Hinweise
• Das 02R96 weist vier Schächte (Steckplätze) für Mini-YGDAI-Platinen auf. Vor der Instal- lation einer Platine sollten Sie auf der Pro Audio-Website von Yamaha überprüfen, ob die betreffende Platine überhaupt vom 02R96 unterstützt wird. Bei Installieren einer oder mehrerer Platinen, die von Yamaha nicht ausdrücklich für das 02R96 empfohlen werden, bestehen Stromschlag- und Brandgefahr sowie das Risiko von Funktionsstörungen.
Seite 4: Bedienungshinweise
Achtung • Stellen Sie das Gerät niemals an einen der folgenden Orte: — Orte, wo Öl verspritzt wird bzw. wo es zu starker Kondensbildung kommt, z.B. in der Nähe eines Herdes, Luftbefeuchtigers usw. — Unstabile Oberﬂächen, z.B. einen wackligen Tisch oder abschüssige Oberﬂächen. —...
Seite 5: Haftungsausschluss Für Das 02R96
Tascam sowie TEAC sind eingetragene Warenzeichen der TEAC Corporation. Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation. Waves ist ein Warenzeichen der Waves, Inc. Yamaha ist ein Warenzeichen der Yamaha Cor- poration. Alle anderen Warenzeichen sind Eigentum der betreffenden Firmen und werden von Yamaha anerkannt.
Seite 6: Lieferumfang
Lieferumfang • Digital-Mischpult 02R96 • CD-ROM • Netzkabel • Diese Bedienungsanleitung Sonderzubehör • Meterleiste MB02R96 • Seitenteile aus Holz SP02R96 • Platinen der Mini-YGDAI-Serie Über diese Bedienungsanleitung Diese Bedienungsanleitung bezieht sich auf das Digital-Mischpult. Die Bedienungsanleitung enthält alle für die Bedienung des 02R96 notwendigen Informa- tionen.
Seite 7: Inhaltsverzeichnis
Inhalt Inhalt 1 Willkommen ....... 1 2 Bedienfeld und Anschlüsse ....4 Bedienoberfläche .
Seite 8 Inhalt 7 Eingangskanäle ......60 Routen der Eingangskanäle ......... . . 60 Überwachen der Eingangskanalpegel .
Seite 9 Inhalt 9 Die (Summen-)Busse ..... . . 77 Routen der Busse auf Ausgänge ........77 Routen der Eingangskanäle auf die Busse .
Seite 10 viii Inhalt 11 Funktionen für alle Kanäle ....89 Meteranzeigen ............89 Abschwächen der Kanalsignale .
Seite 11 Inhalt 16 Automix ....... . . 148 Über die Automix-Funktion ......... . 148 Welche Daten sind Automix-fähig? .
Seite 12 Inhalt 19 Fernbedienung (‘Remote’) ....192 Über die ‘Remote’-Ebene ..........192 Funktionsanwahl für die ‘Remote’-Ebene (Target) .
Seite 13 Inhalt Anhang C: MIDI ......277 Zuordnungen der Szenenspeicher zu den MIDI-Programmnummern ..277 Werkszuordnungen der Parameter zu den CC-Nummern .
Seite 14: Willkommen
Willkommen 1 Willkommen Zuerst einmal vielen Dank, dass Sie sich für ein Digital-Mischpult 02R96 von Yamaha ent- schieden haben. Das 02R96 wurde speziell für die Produktion von Audiomaterial entworfen und bietet alles, was man für diese Aufgaben braucht: Eine kompromisslose 24-Bit/96kHz-Audioverarbei- tung, umfassende Misch- und Abhörfunktionen für Surround-Anwendungen mit z.B.
Seite 15: Frei Routbare Ein- Und Ausgänge
Kapitel 1—Willkommen Frei routbare Ein- und Ausgänge • Jede verfügbare Eingangsbuchse kann den Eingangskanälen, Insert In-Signalpunkten oder Effekteingängen frei zugeordnet werden • Direktausgabe (Direct Out), Insert-Ausgänge (Insert Out), Bus-, AUX- und Stereo-Aus- gabe an jeden beliebigen Ausgang • Die Ein- und Ausgangsbuchsen können benannt werden •...
Seite 16: Fernbedienung
Willkommen • Aufgezeichnete Fader-Bewegungen können mit mehreren Verfahren korrigiert werden („Return”, „Takeover”, „Absolute/Relative”) • Die Ereignisse lassen sich einzeln editieren: Löschen in einem bestimmten Bereich, Kopie- ren, Verschieben/Überlagern, Trim (Pegelreduzierung um einen vorgegebenen Wert), Dup- lizieren, Entfernen und Einfügen. Surround •...
Seite 17: Bedienfeld Und Anschlüsse
Kapitel 2—Bedienfeld und Anschlüsse 2 Bedienfeld und Anschlüsse Bedienoberﬂäche 02R96—Bedienungsanleitung...
Seite 18 Bedienoberfläche AD Input-Sektion Diese Abbildung zeigt den Analog-Eingang „1”; weiter unten werden die Eingänge „17” und „18” gezeigt. +48V ON/OFF-Schalter (AD 1–16) Mit diesem Schalter kann die +48 V-Phantomspeisung ein-/ausgeschaltet werden. 26dB Wenn der Taster gedrückt ist, wird diese Speisung an INPUT A (XLR-Buchse) ange- legt.
Seite 19: Kanalzüge
Kapitel 2—Bedienfeld und Anschlüsse Kanalzüge Diese Abbildung zeigt Kanalzug „1”. Die Funktion der Kanalzüge richtet sich nach der jeweils gewählten Mischebene („Layer”). Siehe auch „Anwahl der Mischebene (Layer)” auf Seite 34. Zuweisbare Drehregler Mit diesem Regler können die Parameter der Ein- und Ausgangskanäle editiert wer- AUTO den.
Seite 20 Bedienoberfläche AUX SELECT AUX SELECT DISPLAY AUX SELECT DISPLAY-Taster Mit diesem Taster haben Sie Zugriff auf folgende Display-Seiten: „Aux Send”, „Aux Send Pan” „Input Channel Aux View”. Siehe auch „Die AUX-Wege” auf Seite 80. AUX 1–8-Taster Über diese Taster können Sie einen Eingangskanal den gewünschten AUX-Wegen zuord- nen.
Seite 21: Fader Mode
Kapitel 2—Bedienfeld und Anschlüsse FADER MODE FADER MODE FADER FADER-Taster Mit diesem Taster wählen Sie den Fader-Modus, in welchem die Fader als Pegelsteller für die Ein- und Ausgangskanäle fungieren (je nachdem, welche Mischebene gewählt ist). Bei Anwahl dieses Modus’ leuchtet die Diode. Siehe auch „Anwahl des Fader-Modus’” auf Seite 36.
Seite 22 Bedienoberfläche METER-Taster Mit diesem Taster haben Sie Zugriff auf folgende Display-Seiten: „Input Channel Meter”, „Master Meter”, „Effect 1–4 ”, „Stereo Meter” und „Metering Position”. Siehe auch „Meter- anzeigen” auf Seite 89. VIEW-Taster Mit diesem Taster haben Sie Zugriff auf folgende Display-Seiten: „Parameter View”, „Fader View”...
Seite 23 Kapitel 2—Bedienfeld und Anschlüsse CHANNEL INSERTS-Taster Wenn ein interner Effektprozessor oder eine Y56K Plug-In-Platine in den Signalweg des aktuell gewählten Kanals eingeschleift wird, erscheint die dazugehörige „Effects Edit”- oder „Plug-In Edit”-Seite, sobald Sie diesen Taster drücken. Gleichzeitig fängt die EFFECTS/ PLUGS-Diode [1]–[4] an zu blinken.
Seite 24 Bedienoberfläche Display-Sektion Display In diesem 320 x 240-Punkte-Display mit ﬂuoreszierender Hintergrundbeleuchtung werden die Display-Seiten, Informationen über die momentan gewählte Szene, den aktiven Kanal, die Sampling-Frequenz usw. angezeigt. Siehe auch „Über das Display” auf Seite 30. Kontrastregler Mit diesem Regler kann der gewünschte Display-Kontrast eingestellt werden. F1–F4-Taster Über diese Taster kann man Display-Seiten wählen, deren Register momentan sichtbar sind.
Seite 25 Kapitel 2—Bedienfeld und Anschlüsse SELECTED CHANNEL-Sektion SELECTED CHANNEL ROUTING DISPLAY ACCESS DISPLAY PHASE / DELAY INSERT PAN / SURROUND DISPLAY FOLLOW PAN STEREO DIRECT LINK GRAB EFFECT EVEN DYNAMICS DISPLAY GATE / COMP GATE ON COMP ON GATE THRESHOLD RANGE ATTACK DECAY HOLD...
Seite 26 Bedienoberfläche DISPLAY ACCESS DISPLAY ACCESS PHASE / DELAY INSERT PHASE/INSERT-Taster Mit diesem Taster haben Sie Zugriff auf die „Input Channel Phase”- und „Insert”-Seiten. Siehe „Phasenumkehrung” auf Seite 60 und „Verwendung der Insert-Schleifen” auf Seite 97. DELAY DISPLAY-Taster Mit diesem Taster haben Sie Zugriff auf die „Delay”-Seiten. Siehe auch „Verzögern der Kanalsignale (Delay)”...
Seite 27 Kapitel 2—Bedienfeld und Anschlüsse GATE/COMP-Dioden Diese Dioden zeigen an, ob die Regler in diesem Feld zum Bedienen des Gates (GATE) oder Kompressors (COMP) dienen. Wenn die GATE-Diode leuchtet, dienen die Regler zum Ein- stellen des Gates. Leuchtet die COMP-Diode, so dienen die Regler zum Einstellen Kompres- sors.
Seite 28: Equalizer (Klangregelung)
Bedienoberfläche GRAB-Taster Dieser Taster ist nur belegt, wenn Sie einen anderen Surround-Modus als „Stereo” wählen. In dem Fall kann man die Zuordnung des Joysticks zum aktuell gewählten Eingangskanal herstellen oder wieder aufheben. Wenn die Grab-Funktion aktiv ist, leuchtet die Diode die- ses Tasters.
Seite 29 Kapitel 2—Bedienfeld und Anschlüsse EQ ON-Taster Mit diesem Taster kann die Klangregelung (EQ) des aktuell gewählten Kanals ein- und aus- geschaltet werden. Wenn der EQ aktiv ist, leuchtet die Diode. Siehe auch „Arbeiten mit den EQs (Klangregelung)” auf Seite 93. FREQUENCY/Q-Dioden Diese Dioden zeigen an, ob die FREQUENCY/Q-Regler zum Einstellen der Frequenz oder der Filtergüte („Q”) dienen.
Seite 30: Scene Memory
Bedienoberfläche STEREO AUTO-Taster Dieser Taster hat nur eine Funktion: Er dient zum Aktivieren der Automix-Aufnahme und -Wiedergabe des Stereo-Busses. Die Diode leuchtet orange, wenn der Stereo-Bus STEREO aufnahmebereit ist, rot während Aufnahme und grün während der Wiedergabe. Wer- AUTO den zuvor aufgezeichnete Automix-Ereignisse abgespielt, so leuchtet die Diode grün. Siehe auch „Die [AUTO]-Taster der Kanalzüge”...
Seite 31: User Defined Keys
Kapitel 2—Bedienfeld und Anschlüsse / -Taster Mit diesen Tastern können Szenenspeicher gewählt werden. Drücken Sie den [ ]-Taster, um den jeweils nächsten Szenenspeicher aufzurufen. Mit [ ] wählen Sie den jeweils vorangehenden Szenenspeicher. Bei Bedarf können Sie den benötigten Taster auch gedrückt halten, um schneller Siehe „Speichern/Laden von Szenen mit zu einem weiter entfernten Szenenspeicher zu gehen.
Seite 32 Bedienoberfläche REW-Taster Mit diesem Taster sorgen Sie dafür, dass das fernbediente Gerät (DAW, MMC oder P2) zurückgespult wird. Solange der Rückspulvorgang läuft, leuchtet die Diode dieses Tasters. Siehe „Das Transportfeld des 02R96” auf Seite 196. FF-Taster Mit diesem Taster sorgen Sie dafür, dass das fernbediente Gerät (DAW, MMC) vorgespult wird.
Seite 33 Kapitel 2—Bedienfeld und Anschlüsse Das Parameterrad kann auch für die „Shuttle”- und „Scroll”-Funktion verwendet werden. Siehe auch „Scrub & Shuttle” auf Seite 197. ENTER-Taster Mit diesem Taster wählen und bestätigen Sie Parameterwerte, stellen An/Aus-Parameter ein (z.B. EQ ON/OFF) und geben beim Benennen von Szenen, Effekten usw. Zeichen ein. Wenn Sie auf einer „Pan”-Seite einen Pan-Regler gewählt haben, können Sie das betreffende Signal durch Drücken dieses Tasters wieder in der Mitte des Stereobildes anordnen.
Seite 34: Monitor-Sektion
Bedienoberfläche TALKBACK LEVEL-Regler Mit diesem Regler kann der Pegel des Kommandomikrofons eingestellt werden. Siehe auch „Kommandofunktion (Talkback)” auf Seite 123. MONITOR-Sektion Die Felder der MONITOR-Sektion werden im Folgenden separat vorgestellt. MONITOR DISPLAY STUDIO STUDIO CONTROL STEREO ROOM MONITOR AUX7 AUX8 DISPLAY SOLO STUDIO...
Seite 35: Control Room
Kapitel 2—Bedienfeld und Anschlüsse CONTROL ROOM STEREO 2TR D1-Taster CONTROL ROOM Mit diesem Taster wählen Sie das an 2TR IN DIGITAL AES/EBU 1 anliegende 2TR D1 2TR A1 Signal als Überwachungsquelle in der Regie („Control Room”). Bei Anwahl die- 2TR D2 2TR A2 ser Signalquelle leuchtet die Diode dieses Tasters.
Seite 36 Bedienoberfläche CONTROL ROOM LEVEL-Regler Hiermit stellen Sie den Abhörpegel in der Regie ein. Siehe auch „Control Room-Abhörquel- len” auf Seite 116. DIMMER-Taster Mit diesem Taster kann der Abhörpegel des Control Room- und Surround-Überwachungs- signals abgeschwächt werden. Siehe auch „Control Room-Abhörquellen” auf Seite 116. TALKBACK-Taster Mit diesem Taster wird die Kommandofunktion aktiviert.
Seite 37: Rückseite
Kapitel 2—Bedienfeld und Anschlüsse Rückseite 02R96—Bedienungsanleitung...
Seite 38 Rückseite AD Input-Sektion Oben sehen Sie den Analog-Eingang „1”; darunter beﬁnden sich die Analog-Eingänge „17” und „18”. INPUT A & B (BAL) Buchsen Die AD Input-Anschlüsse 1–16 sind als symmetrische XLR-3-31-Buchsen und symmetri- sche 1/4"-Klinkenbuchsen ausgeführt. Der Eingangspegel beträgt –60 dB bis +10 dB. An die XLR-Buchsen kann bei Bedarf Phantomspeisung (+48 V) angelegt werden.
Seite 39 Kapitel 2—Bedienfeld und Anschlüsse Analog Master I/O-Sektion STUDIO MONITOR OUT +4 dB (BAL) An diesen symmetrischen 1/4” TRS-Buchsen mit einem Spitze (heiß) 1/4" TRS-Klinke Ring (kalt) Nennausgangspegel von +4 dB liegt das analoge „Studio Monitor”-Signal an. Als Signalquelle kann man über die Mantel (Masse) Taster der MONITOR-Sektion AUX 7, AUX 8, den Stereo- Bus oder das „Control Room”-Signal wählen.
Seite 40 Rückseite [2TR A2]-Taster drücken). Sie lassen sich jedoch auch auf einen Eingangskanal oder einen Insert In-Punkt routen. Siehe auch „2TR IN ANALOG” auf Seite 41. OMNI OUT, Digital-Ein-/Ausgänge und Steueranschlüsse 4 5 6 OMNI OUT +4dB (BAL) Diese symmetrischen 1/4” TRS-Buchsen mit einem Nenn- Spitze (heiß) 1/4"...
Seite 41: Mcontrol-Anschluss
Kapitel 2—Bedienfeld und Anschlüsse kann jedoch folgende Busse auf diese Buchsen routen: Stereo, Busse, AUX-Wege, Direct Out, Insert Out und Control Room. Bei Anwahl einer geringeren Auﬂösung kann das Signal bei Bedarf „gedithered” werden. Siehe auch „2TR DIGITAL-Ausgänge” auf Seite 44. 2TR IN DIGITAL COAXIAL 2 &...
Seite 42: Power On/Off
Rückseite POWER-Sektion POWER ON/OFF-Schalter Hiermit kann das 02R96 ein- und ausgeschaltet werden. Siehe auch „Ein- und Ausschalten des 02R96” auf Seite 30. Erdungsschraube Im Sinne einer höheren elektrischen Betriebssicherheit und einer verlässlicheren Bedie- nung der berührungsempﬁndlichen Fader muss das 02R96 ordnungsgemäß geerdet wer- den.
Seite 43: Die Wichtigsten Bedienvorgänge
Kapitel 3—Die wichtigsten Bedienvorgänge 3 Die wichtigsten Bedienvorgänge Anschließen des Netzkabels Warnung: Schalten Sie alle Geräte aus, bevor Sie Verbindungen mit dem 02R96 herstellen oder lösen. Verbinden Sie den kleinen weiblichen Stecker des beiliegenden Netzkabels mit der AC IN-Buchse auf der Rückseite des 02R96. Schließen Sie den großen Stecker an eine Steckdose an, die den auf dem Typenschild erwähnten Anforderungen entspricht.
Seite 44 Über das Display MIDI-Anzeige: Diese Anzeige erscheint, wenn das 02R96 über seine MIDI IN-, USB TO HOST- oder SERIAL TO HOST-Buchse MIDI-Daten empfängt. EDIT-Anzeige: Diese Anzeige leuchtet, wenn die aktuellen Einstellungen nicht mehr mit der gespeicherten Version der aktuellen Szene übereinstimmen. Diese Anzeige ist mit dem Editierpunkt auf den SCENE MEMORY-Seiten verknüpft.
Seite 45: Aufrufen Der Funktionsgruppen (Display)
Kapitel 3—Die wichtigsten Bedienvorgänge Aufrufen der Funktionsgruppen (DISPLAY) Die Display-Seiten sind nach Funktionsgruppen unterteilt. Das bedeutet, dass man erstmal die Funktionsgruppe der benötigten Seite aufrufen muss. Drücken Sie also einen der folgenden [DISPLAY]-Taster: AUX SELECT, ENCODER MODE, DISPLAY EFFECTS/PLUG-INS, ROUTING, DYNAMICS, PAN/SURROUND, EQUALI- ZER, TRACK ARMING, SCENE MEMORY, USER DEFINED KEYS, MACHINE CONTROL, MONITOR.
Seite 46: Parameterfenster
Parameterfenster Parameterfenster Bei Verwendung eines Reglers in der SELECTED CHANNEL-Sektion kann es passieren, dass die dazugehörige Display-Seite nicht angezeigt wird. Dann erscheint ein kleines Parameterfenster (siehe rechts), um Sie auf die neue Ein- stellung hinzuweisen. Nach ein paar Sekunden wird das Fenster dann wieder ausgeblendet.
Seite 47: Anwahl Der Mischebene (Layer)
Kapitel 3—Die wichtigsten Bedienvorgänge Anwahl der Mischebene (Layer) Die Ein- und Ausgangskanäle sind nach Ebenen gruppiert (siehe Abbildung). Insgesamt stehen vier solcher Ebenen zur Verfügung: zwei für die Eingangskanäle, eine „Master”- Ebene (Ausgangskanäle) und eine „Remote”-Ebene. Eingangskanäle [1–24] Eingangskanäle [25–48] Eingangskanäle 49–56, AUX-Wege, Busse [MASTER] [REMOTE] Durch Anwahl der benötigten Ebene ordnen Sie die betreffenden Kanäle...
Seite 48: Anwahl Eines Kanals
Anwahl eines Kanals Anwahl eines Kanals Um den benötigten Ein- oder Ausgangskanal dem SELECTED CHANNEL-Feld zuzuord- nen, müssen Sie zuerst den LAYER-Taster jener Ebene drücken, auf der sich der Kanal beﬁn- det und anschließend den [SEL]-Taster des zugeordneten Kanalzuges betätigen. Wie man eine Mischebene wählt, ﬁnden Sie auf Seite 34.
Seite 49: Auto Channel Select Und Touch Sense Select
Kapitel 3—Die wichtigsten Bedienvorgänge Auto Channel Select und Touch Sense Select Wenn die Option „Auto Channel Select” (Seite 201) aktiv ist, kann man einen Kanal anwäh- len, indem man seinen Fader oder zuweisbaren Regler bedient bzw. seinen [AUTO]-, [SOLO]-, oder [ON]-Taster drückt. Wenn die Option „Touch Sense Select”...
Seite 50: Anwahl Des Reglermodus' (Encoder Mode)
Anwahl des Reglermodus’ (Encoder Mode) Anwahl des Reglermodus’ (Encoder Mode) Die Regler der Kanalzüge können für mehrere Dinge verwendet werden. Das richtet sich einerseits nach der aktiven Mischebene (Layer) und andererseits nach dem gedrückten ENCODER MODE-Taster. In jenem Feld stehen zwei vorpro- grammierte („Pan”...
Seite 51: Parameterzuordnung Für Die Encoder Mode Assign-Tasten
Kapitel 3—Die wichtigsten Bedienvorgänge Parameterzuordnung für die ENCODER MODE Assign-Tasten Bis zu zwei fast beliebige Parameter können ebenfalls über die Regler der Kanalzüge einge- stellt werden, sofern man sie den ENCODER MODE ASSIGN-Tastern zuordnet. Ab Werk lauten die Parameterzuordnungen der ASSIGN-Taster: [ASSIGN 1]: Input Patch [ASSIGN 2]: Direct Out Wählen Sie mit dem ENCODER MODE [DISPLAY]-Taster die „Encoder Mode...
Seite 52: Übersicht Der Verfügbaren Encoder Mode-Parameter
Parameterzuordnung für die ENCODER MODE Assign-Tasten Übersicht der verfügbaren Encoder Mode-Parameter Parameter Regler-Drehfunktion Regler-Schaltfunktion No Assign — — Attenuator Abschwächung — Input Patch Routing des Eingangskanals Bestätigung der Anwahl Insert In Patch Routing der Insert In-Quelle Bestätigung der Anwahl Insert Out Patch Routing des Insert Out-Signals Bestätigung der Anwahl Direct Out...
Seite 53: Analog-Ein-/Ausgänge & Ad Input-Sektion
Kapitel 4—Analog-Ein-/Ausgänge & AD Input-Sektion 4 Analog-Ein-/Ausgänge & AD Input-Sektion AD Input-Sektion Das 02R96 bietet 24 Analog-Eingänge, an die man Mikrofone und Line-Signalquellen anschließen kann. Diese „AD Inputs” können auf die Eingangskanäle und Insert In-Punkte der Eingangska- näle geroutet werden (siehe S. 53). Außerdem lassen sie sich auf die Insert In-Punkte der Ausgangskanäle routen (siehe S.
Seite 54: Stereo Out
Stereo Out PEAK- & SIGNAL-Dioden An diesen Dioden sollten Sie sich beim Einpegeln der Signale mit den GAIN- Reglern und PAD-Tastern orientieren. Die SIGNAL-Diode leuchtet, sobald der PEAK Signalpegel 20 dB unter dem Nennwert liegt. Die PEAK-Diode leuchtet hinge- SIGNAL gen, wenn der Signalpegel nur noch 3 dB unter der Verzerrungsgrenze liegt.
Seite 55: Digital-Ein-/Ausgänge & Cascade
Kapitel 5—Digital-Ein-/Ausgänge & Cascade 5 Digital-Ein-/Ausgänge & Cascade Über die Wordclock-Synchronisation Im Gegensatz zu analogen Geräten können digitale Geräte auf der digitalen Ebene nur Sig- nale übertragen, wenn sie alle den gleichen Takt verwenden. Ist das nämlich nicht der Fall, kommt es zu Rauschen, Aussetzern und Klickgeräuschen, die das Material unbrauchbar machen.
Seite 56: Anwahl Des Wordclock-Taktgebers
Über die Wordclock-Synchronisation Anwahl des Wordclock-Taktgebers Der Wordclock-Taktgeber muss folgendermaßen gewählt werden: Anmerkung: Bei Anwahl eines anderen Wordclock-Taktes für ein Gerät Ihres Digital-Parks wird eventuell Rauschen ausgegeben. Am besten stellen Sie die Lautstärke der Abhöre vor Anwahl eines anderen Taktgebers auf den Mindestwert. Wählen Sie mit dem DISPLAY ACCESS [DIO]-Taster die „Word Clock Select”- Seite.
Seite 57: Abschluss Der Wordclock-Signalkette
Kapitel 5—Digital-Ein-/Ausgänge & Cascade Abschluss der Wordclock-Signalkette Über BNC-Kabel verteilte Wordclock-Signale müssen ordnungsgemäß abgeschlossen wer- den, um Ausfälle und Synchronisationsfehler zu vermeiden. Am besten wählen Sie für jedes Gerät eine separate Wordclock-Verbindung. Außerdem muss es „terminiert” werden. Außerdem wird erwähnt, welche Geräte abgeschlossen werden müssen. Der WORD CLOCK 75Ω...
Seite 58: 2Tr Digital-Eingänge
2TR DIGITAL-Eingänge 2TR DIGITAL-Eingänge Auch eingangsseitig stehen drei Digital-Buchsen zur Verfügung: 2TR IN DIGITAL AES/EBU 1 ist als XLR-3-31-Buchse ausgeführt und empfängt Digital-Audiosignale im AES/EBU-Format. 2TR IN DIGI- TAL COAXIAL 2 und 3 sind als RCA/Cinch-Buchsen ausgeführt. Hier muss ein Digital-Signal im Consumer-Format (IEC-60958) anliegen. Die eingehenden Digital-Signale können mit den Tastern CONTROL ROOM [2TR D1], [2TR D2] und [2TR D3] auf den Control Room-Bus gelegt und also in der Regie überwacht werden.
Seite 59: Über Die Schächte (Slots) Des 02R96
Aus technischen Gründen lassen sich die verfügbaren Platinen nicht beliebig miteinander kombinieren. Bei Verwendung nicht ausdrücklich erwähnter zulässiger Kombinationen besteht die Gefahr, dass Sie das 02R96 beschädigen. Yamaha haftet nicht für solche Schäden. Alles Weitere zu den erlaubten Kombinationen ﬁnden Sie auf der Yamaha Professional Audio-Webpage unter: <http://www.yamaha.co.jp/product/proaudio/homeenglish/>.
Seite 60: Installieren Der E/A-Platinen
Über die Schächte (Slots) des 02R96 Installieren der E/A-Platinen In diesem Abschnitt wird gezeigt, wie man eine Platine in einen Schacht installiert. Schalten Sie das 02R96 aus. Lösen Sie die beiden Befestigungsschrauben und entfernen Sie die Schacht- blende wie nachstehend gezeigt. Bewahren Sie die Blende und Befestigungsschrauben an einem sicheren Ort auf.
Seite 61: Arbeiten Mit Hohen Sampling-Frequenzen
Kapitel 5—Digital-Ein-/Ausgänge & Cascade Arbeiten mit hohen Sampling-Frequenzen Bestimmte Platinen wurden zwar ursprünglich nicht für die Verwendung mit hohen Samp- ling-Frequenzen konzipiert, erlauben aber über einen Umweg eventuell trotzdem das Arbeiten mit ganz vielen Kilohertz. Wählen Sie mit dem DISPLAY ACCESS [DIO]-Taster die „Higher Sample Rate Data Transfer Format”-Seite.
Seite 62: Dither Für Die Digital-Ausgänge
Dither für die Digital-Ausgänge Dither für die Digital-Ausgänge Wenn das 02R96 Digital-Audiodaten an Geräte mit einer geringeren Wortbreite (Auﬂö- sung) ausgeben muss, können Sie dafür sorgen, dass die an den 2TR OUT DIGITAL-Buch- sen anliegenden Signale „gedithered” werden. Die Dither-Funktion ist für die Wandlung auf 16 Bit, 20 Bit und 24 Bit belegt.
Seite 63: Verkoppeln Mehrerer Pulte (Cascade)
Einstellungen auf dem Master-Pult eine Schleife (wenn „Cascade COMM Link” aktiv ist) und die Speicherroutine wird nicht mehr beendet. Wenn man das 02R96 mit einem Digital-Produktionsmischpult DM2000 von Yamaha kas- kadiert, läuft die Display-Seitenanwahl nicht synchron. Einstellungen der Matrix-Wege bzw.
Seite 64: Arbeiten Mit Drei Oder Mehr 02R96-Pulten
Verkoppeln mehrerer Pulte (Cascade) Anschlussbeispiele für den Cascade-Betrieb Arbeiten mit zwei 02R96-Pulten Master: Off Master: On Bi-directional: – Bi-directional: On CASCADE OUT CASCADE IN 02R96 #1 02R96 #2 CASCADE IN CASCADE OUT Alle Endsignale können Alle Endsignale können über die Slot-Ausgänge oder über die Slot-Ausgänge oder Omni Out-Buchsen ausgegeben werden.
Seite 65: Cascade-Abschwächung, -Modus Und -Quelle
Cascade-Audiosignale abgeschwächt werden. Mit AUX9–12 können die betreffenden Signale abgeschwächt werden, wenn sich das 02R96 zwischen zwei DM2000 Pulten von Yamaha beﬁndet. Diese Einstellungen haben jedoch keinen Einﬂuss auf das 02R96 selbst. Die aktuelle Einstellung kann per [ENTER]-Doppelklick zu allen „Attenuator”-Parametern kopiert werden.
Seite 66: Routen Der Ein- Und Ausgänge
Routen der Ein- und Ausgänge 6 Routen der Ein- und Ausgänge Input Patch: Routen der Eingänge Auf dem 02R96 kann man fast frei bestimmen, mit welchen Kanälen welche Signal einge- stellt werden sollen. Genauer gesagt, lassen sich den Eingangskanälen („CH”) und Insert In- Signalpunkten die gewünschten Signalquellen zuordnen.
Seite 67: Routen Der Insert In-Signalpunkte
Kapitel 6—Routen der Ein- und Ausgänge Routen der Insert In-Signalpunkte Den Insert In-Signalpunkten der Eingangskanäle kann eine der folgenden Quellen zuge- ordnet werden: eine AD Input-Buchse, ein Slot-Eingang, Ausgang eines internen Effektpro- zessors, ein 2TR IN ANALOG- oder DIGITAL-Kanal. Auch die Patch-Parameter für die Insert In-Signalpunkte der 56 Eingangskanäle sind über zwei Display-Seiten verteilt.
Seite 68: Output Patch: Routen Der Ausgänge
Output Patch: Routen der Ausgänge Output Patch: Routen der Ausgänge Das 02R96 bietet folgende Ausgangsmöglichkeiten: Slot-Ausgänge, OMNI OUT-Buchsen, Insert In-Signalpunkte der Ausgangskanäle, Direktausgänge und die 2TR OUT DIGITAL- Buchsen. Denen lassen sich auf den „Output Patch”-Seiten, die man über den DISPLAY ACCESS [OUTPUT PATCH]-Taster erreicht, die gewünschten Signal zuordnen.
Seite 69: Zuordnung Der Omni Out-Buchsen
Kapitel 6—Routen der Ein- und Ausgänge Zuordnung der Omni Out-Buchsen Den OMNI OUT-Buchsen können folgende Signalquellen zugeordnet werden: Busse, AUX-Wege, Stereo-Bus oder Insert Out-Signalpunkte der Ein-/Ausgangskanäle. Zusätzlich lassen sie sich als Direktausgänge nutzen, was dann aber auf den „Direct Out Destination”- Seiten eingestellt werden muss (siehe S.
Seite 70: Definieren Der Direktausgänge (Direct Out)
Output Patch: Routen der Ausgänge Deﬁnieren der Direktausgänge (Direct Out) Folgende Ziele können als Direktausgänge der Eingangskanäle deﬁniert werden: Slot-Aus- gänge, OMNI OUT-Buchsen und 2TR OUT DIGITAL-Buchsen. Die „Direct Out Destination”-Parameter der 56 Eingangskanäle sind über zwei Display-Sei- ten verteilt. Nachstehend sehen Sie die „Input Channel 1–48 Direct Out Destination”-Seite. Die andere Seite sieht ähnlich aus.
Seite 71: Benennen Der Ein- Und Ausgangsports
Kapitel 6—Routen der Ein- und Ausgänge Benennen der Ein- und Ausgangsports Den Ein- und Ausgangsports kann ein Kurz- und ein Vollname zugeordnet werden. Diese Namen werden beim „Routen” mit den Reglern auf den „Input Patch”- und „Output Patch”-Seiten angezeigt. Auf Seite 219 ﬁnden Sie eine Übersicht der vorprogrammierten Eingangsportnamen; auf Seite 220 beﬁndet sich die Übersicht der Ausgangsports.
Seite 72: Das Patch-Fenster
Das Patch-Fenster Das Patch-Fenster Das Routing der Ein- und Ausgänge kann auch über das „Patch”-Fenster vorgenommen werden. Dieses Fenster rufen Sie auf, indem Sie nach Anwahl eines Patch-Parameters den [ENTER]-Taster drücken. Die verfügbaren Ein- oder Ausgangsquellen werden –von links nach rechts– in hierarchi- scher Reihenfolge angezeigt.
Seite 73: Eingangskanäle
Kapitel 7—Eingangskanäle 7 Eingangskanäle Routen der Eingangskanäle Einem Eingangskanal kann man eine AD Input-Buchse, einen Slot-Eingang (einer Platine), einen Ausgang eines internen Effektprozessors, einen 2TR IN DIGITAL- oder ANALOG- Kanal, einen Bus oder einen AUX-Weg zuordnen. Wie man das macht, erfahren Sie unter „Routen der Eingangskanäle”...
Seite 74: Verwendung Der (Noise) Gates
Verwendung der (Noise) Gates Verwendung der (Noise) Gates Alle Eingangskanäle sind mit einem Noise Gate versehen, das man einerseits zum Unter- drücken von Brummen, Rauschen usw. und andererseits als Effekt nutzen kann. Die Para- meter dieser Gates sind einstellbar und können in der Gate-Bibliothek gesichert werden. Jene „Library”...
Seite 75: Abschwächen Der Eingangskanäle
Kapitel 7—Eingangskanäle Rufen Sie mit dem SELECTED CHANNEL DYNAMICS [DISPLAY]-Taster die „Gate Edit”-Seite auf. Führen Sie den Cursor zum änderungsbedürftigen Parameter und stellen Sie mit dem Parameterrad oder den INC/DEC-Tastern bzw. [ENTER] den gewünschten Wert ein. KEYIN SOURCE: Hiermit bestimmen Sie, wie das Gate des gewählten Eingangskanals ausgelöst werden soll.
Seite 76: Eq-Gruppen Für Eingangskanäle (Equalizer Link)
EQ-Gruppen für Eingangskanäle (Equalizer Link) EQ-Gruppen für Eingangskanäle (Equalizer Link) Bei Bedarf können Sie die EQs mehrerer Kanäle miteinander verkoppeln („Link”), so dass sich bei Einstellen eines EQs auch die übrigen EQs entsprechend ändern. Es stehen vier EQ- Gruppen zur Verfügung: a, b, c und d. Rufen Sie mit dem DISPLAY ACCESS [GROUP]-Taster die „Input Equalizer Link”-Seite auf.
Seite 77: Kompressorgruppen Für Die Eingangskanäle (Comp Link)
Kapitel 7—Eingangskanäle Kompressorgruppen für die Eingangskanäle (Comp Link) Auch die Kompressor-Prozessoren der Eingangskanäle können miteinander verknüpft wer- den. Es stehen vier Gruppen zur Verfügung: i, j, k und l. Rufen Sie mit dem DISPLAY ACCESS [GROUP]-Taster die „Input Comp Link”- Seite auf.
Seite 78: Arbeiten Mit Mute-Gruppen (On/Off)
Arbeiten mit Mute-Gruppen (ON/OFF) Arbeiten mit Mute-Gruppen (ON/OFF) Das 02R96 erlaubt das Zusammenfassen mehrerer Eingangskanäle zu so genannten Mute- Gruppen. Es stehen acht solcher Gruppen zur Verfügung (I, J, K, L, M, N, O und P), mit denen man jeweils alle zugeordneten Kanäle zu- und abschalten kann. Wählen Sie mit dem DISPLAY ACCESS [GROUP]-Taster eine „Input CH Mute Group”-Seite.
Seite 79: Pegeleinstellung Der Eingangskanäle
Kapitel 7—Eingangskanäle Pegeleinstellung der Eingangskanäle Die Lautstärke der Eingangskanäle kann mit den Fadern der zugeordneten Kanalzüge eingestellt werden. Wählen Sie über die LAYER-Taster eine Eingangskanalebene. Drücken Sie den FADER MODE [FADER]-Taster, um den Fader-Modus zu wählen. Stellen Sie mit den Fadern die Lautstärke der Eingangskanäle ein. Bei der Pegeleinstellung der Eingangskanäle gelten die links neben der Fader- Bahn aufgedruckten Werte.
Seite 80: Ausgabe (Routing) Der Eingangskanäle
Ausgabe (Routing) der Eingangskanäle Die Fader-Gruppen sind nur im „Fader”-Modus belegt (wenn die Diode des FADER MODE [FADER]-Tasters leuchtet). Siehe auch „Anwahl des Fader-Modus’” auf Seite 36. Ausgabe (Routing) der Eingangskanäle Die Signale der Eingangskanäle können folgendermaßen ausgegeben werden: an einen Bus, an den Stereo-Bus und/oder an den zugeordneten Direct Out-Signalweg.
Seite 81: Stereoposition (Pan) Der Eingangskanäle
Kapitel 7—Eingangskanäle ALL STEREO: Mit diesem Button können alle Eingangskanäle an den Stereo-Bus angelegt werden. ALL BUS: Mit diesem Button legen Sie alle Eingangskanäle an alle Busse an. ALL CLEAR: Mit diesem Button löschen Sie alle Ausgangszuordnungen. Linksunten im Display erfahren Sie, welcher Surround-Modus momentan gewählt ist. Haben Sie den „Stereo”-Modus gewählt, dann werden die Bus-Buttons als [1]–[8] dargestellt.
Seite 82 Stereoposition (Pan) der Eingangskanäle Pan-Seiten Die Panorama-Einstellungen können auf den Pan-Seiten optisch überwacht werden. Wenn Sie „Auto PAN/SURROUND Display” (Seite 201) aktiviert haben, erscheint die relevante Pan-Seite bei Verwendung eines SELECTED CHANNEL PAN/SURROUND-Bedienele- mentes automatisch. Wenn sowohl die [LINK]- als auch die [GRAB]-Diode leuchten, erscheint die relevante Pan-Seite auch bei Auslenken des Joysticks.
Seite 83: Panorama In Einem Surround-Modus
Kapitel 7—Eingangskanäle Panorama in einem Surround-Modus Das 02R96 erlaubt auch das Arbeiten in den Surround-Modi „3-1” und „5.1”. Obwohl auch für Surround-Anwendungen von „Pan” die Rede ist, verweist der Begriff nicht auf die Anord- nung eines Signals zwischen dem linken und rechten Stereo-Kanal, sondern auf die „Platzie- rung”...
Seite 84: Arbeiten Mit Dem Joystick
Panorama in einem Surround-Modus Arbeiten mit dem Joystick Wählen Sie mit den LAYER-Tastern eine Mischebene und drücken Sie den [SEL]-Taster des Kanals, dessen Parameter Sie einstellen möchten. PAN / SURROUND DISPLAY LINK GRAB EFFECT EVEN Drücken Sie den [GRAB]-Taster, um den Joystick zu aktivieren und stellen Sie mit dem Joystick die gewünschte Surround Pan-Position ein.
Seite 85: Die 'Input Ch Surround'-Seiten
Kapitel 7—Eingangskanäle Um das Signal des gewählten Eingangskanals direkt zur Position einer Box (oder zu einem Rechteck ohne Box) zu bewegen, können die den betreffenden „Kasten” mit dem Cursor anfahren und den [ENTER]-Taster drücken. Wählen Sie mit den Cursor-Tastern den benötigten Parameter und stellen Sie mit dem Parameterrad oder den INC/DEC-Tastern bzw.
Seite 86: Anlegen Der Eingangskanäle An Die Aux-Wege
Anlegen der Eingangskanäle an die AUX-Wege Wählen Sie mit den Cursor-Tastern den benötigten Surround-Parameter und stellen Sie mit dem Parameterrad oder den INC/DEC-Tastern den gewünsch- ten Wert ein. Eingangskanäle kann man auch wählen, indem man mit den LAYER-Tastern die geeignete Ebene wählt und dann den benötigten [SEL]-Taster drückt.
Seite 87: Stereo-Bus
Kapitel 8—Stereo-Bus 8 Stereo-Bus Die Stereo Out-Buchsen Die Ausgabe des Stereo-Busses erfolgt normalerweise über die symmetri- schen STEREO OUT +4 dB (BAL)- (XLR-3-32) oder die unsymmetri- schen STEREO OUT –10 dBV (UNBAL)-Buchsen (RCA/Cinch). Anlegen des Stereo-Busses an die gewünschten Buchsen Bei Bedarf können Sie den linken und rechten Kanal des Stereo-Busses jedoch auch auf die gewünschten Slot-Ausgänge, die OMNI OUT- oder 2TR OUT DIGITAL-Buchsen routen.
Seite 88: Gruppieren Der 'Master'-Eqs
Gruppieren der ‘Master’-EQs Gruppieren der ‘Master’-EQs Der EQ des Stereo-Busses kann mit der Klangregelung der übrigen Ausgangskanäle (MAS- TER-Ebene) gruppiert werden. Siehe „Gruppieren der EQs von Ausgangskanälen (Equali- zer Link)” auf Seite 96. Insert-Schleife des Stereo-Busses Über eine Insert-Schleife kann man externe oder interne Effektprozessoren in den Stereo- Signalweg einschleifen.
Seite 89: Stereo-Balance
Kapitel 8—Stereo-Bus STEREO-Balance Die Links/Rechts-Balance zwischen dem linken und rechten Stereo-Buskanal kann man folgendermaßen herstellen: Drücken Sie den STEREO [SEL]-Taster, um den Stereo-Bus zu selektieren. PAN / SURROUND DISPLAY EVEN Stellen Sie mit dem Pan-Regler die gewünschte Balance ein. Das kleine Display links neben dem Regler zeigt die Stereo-Balance dieses Busses an. Beﬁn- det sich das Signal in der Mitte, so leuchten die beiden Glieder in der Mitte.
Seite 90: Die (Summen-)Busse
Die (Summen-)Busse 9 Die (Summen-)Busse Routen der Busse auf Ausgänge Für die Busse stehen keine separaten Ausgänge zur Verfügung. Sie müssen also auf Slot-Aus- gänge, OMNI OUT-Buchsen oder 2TR OUT DIGITAL-Buchsen geroutet werden. Siehe „Output Patch: Routen der Ausgänge” auf Seite 55. Routen der Eingangskanäle auf die Busse Eingangskanäle können auch an die gewünschten Busse angelegt werden.
Seite 91: Ein-/Ausschalten Der Busse (On/Off)
Kapitel 9—Die (Summen-)Busse Ein-/Ausschalten der Busse (ON/OFF) Busse, die Sie nicht brauchen können durch Deaktivieren der zugeordneten [ON]-Tasters (auf der MASTER-Mischebene) ausgeschaltet werden. Drücken Sie den LAYER [MASTER]-Taster, um diese Mischebene zu wählen. Schalten Sie die nicht benötigten Busse mit den [ON]-Tastern der Kanalzüge 17–24 aus.
Seite 92: Anlegen Der Busse An Den Stereo-Bus
Anlegen der Busse an den Stereo-Bus Anlegen der Busse an den Stereo-Bus Die Busse können folgendermaßen an den Stereo-Bus angelegt werden. Solche Routings lassen sich bei Bedarf in einem „Bus to Stereo”-Speicher sichern. Die betreffende Bibliothek bietet 1 Preset- und 32 Anwenderspeicher. Siehe auch „Bus To Stereo Library (Speicher für Bus->Stereo-Zuordnungen)”...
Seite 93: 10 Die Aux-Wege
Kapitel 10—Die AUX-Wege 10 Die AUX-Wege Anlegen der AUX-Busse an die gewünschten Ausgänge Für die AUX Send-Busse stehen keine separaten Ausgänge zur Verfügung. Sie müssen also auf Slot-Ausgänge, MONI OUT-Buchsen oder 2TR OUT DIGITAL-Buchsen geroutet wer- den. Siehe „Output Patch: Routen der Ausgänge” auf Seite 55. Einstellen des ‘AUX Mode’...
Seite 94: Pre/Post-Einstellungen
Pre/Post-Einstellungen Pre/Post-Einstellungen Auf den „AUX Send”- (siehe S. 82) und „Input CH AUX View”-Seiten (siehe S. 85) können Sie für jeden Eingangskanal einzeln bestimmen, ob seine Hinwegsignale zu den AUX- Wegen Bussen vor (Pre) oder hinter (Post) dem Fader abgegriffen werden sollen. Das gilt jedoch nur für AUX-Wege mit „Variable”-Pegel.
Seite 95: Die 'Aux Send Ch'-Seiten
Kapitel 10—Die AUX-Wege Die ‘AUX Send CH’-Seiten Auf den „AUX Send CH”-Seiten werden die Einstellungen von 24 Eingangskanälen für einen AUX-Weg auf einen Blick angezeigt und können auch geändert werden. Die Bedie- nung für „Variable”- und „Fixed”-Wege wird hier separat beschrieben. ‘Variable’-Modus Auf Seite 80 ﬁnden Sie eine Vorstellung des „Variable”-Modus’...
Seite 96 Die ‘AUX Send CH’-Seiten ‘Fixed’-Modus Eine Vorstellung des „Fixed”-Modus’ ﬁnden Sie auf Seite 80. Wählen Sie mit dem AUX SELECT [DISPLAY]-Taster die benötigte „AUX Send CH”-Seite. Nachstehend sehen Sie die „AUX1–2 SEND CH1–24”-Seite im „Fixed”-Modus. Die Seiten der übrigen Eingangskanalgruppen und AUX-Wege sehen genauso aus. Wählen Sie mit den Tastern AUX SELECT [1]–[8] den benötigten AUX-Weg (1–8).
Seite 97: Optische Überwachung Der Aux-Pegel
Kapitel 10—Die AUX-Wege Optische Überwachung der AUX-Pegel Die Einstellungen der Eingangskanäle für alle AUX-Wege werden auf den „AUX View”-Sei- ten angezeigt und können dort auch editiert werden. Die Pegel- und Pre/Post-Einstellungen werden auf separaten Seiten angezeigt. Hinwegpegel (LEVEL) Im „Level”-Modus enthalten die „AUX View”-Seiten Hinwegpegelgraﬁken und An/Aus- Anzeigen.
Seite 98: Stereoposition Der Aux-Hinwegsignale (Aux Pan)
Stereoposition der AUX-Hinwegsignale (AUX Pan) Pre/Post-Parameter Wenn Sie den (DISPLAY) PRE/POST-Button gewählt haben, zeigen die „AUX View”-Seiten die Pre/Post-Einstellungen der Eingangskanäle an. Bei AUX-Wegen mit „Fixed”-Pegel macht diese Einstellung keinen Sinn. Deshalb kann man dort die Verbindung des Eingangs- kanals mit dem betreffenden AUX-Weg nur lösen oder herstellen. Wählen Sie mit dem AUX SELECT [DISPLAY]-Taster die benötigte „Input CH AUX View”-Seite.
Seite 99 Kapitel 10—Die AUX-Wege Rufen Sie mit dem AUX SELECT [DISPLAY]-Taster eine „Aux Pan”-Seite auf. Die „Aux Pan”-Parameter der 56 Eingangskanäle sind über drei Display-Seiten verteilt. Nachstehend sehen Sie die „AUX11–12 PAN CH1–24”-Seite. Die übrigen Seiten sehen genauso aus. Wählen Sie mit den AUX SELECT [1–8]-Tastern den benötigten AUX Send- Bus (1–8).
Seite 100: Pegelüberwachung Der Aux-Wege
Pegelüberwachung der AUX-Wege Pegelüberwachung der AUX-Wege Die Pegel der AUX-Wege („Summen”) können auf den „Meter”-Seiten überwacht werden. Siehe „Meteranzeigen” auf Seite 89. Abhören der AUX-Wege Die AUX-Wege („Summen”) können dem CONTROL ROOM [ASSIGN 1]- oder [ASSIGN 2]-Taster zugeordnet und somit separat abgehört werden. Siehe „Control Room- Abhörquellen”...
Seite 101: Mute-Gruppen Für Die 'Master'-Kanäle
Kapitel 10—Die AUX-Wege Mute-Gruppen für die ‘Master’-Kanäle Der An/Aus-Status der AUX-Wege kann mit jenem anderer Kanäle auf der MASTER- Mischebene zusammengefasst werden. Siehe „Mute-Gruppen für die Ausgangskanäle (ON/ OFF)” auf Seite 109. Summenpegel der AUX-Wege (Master) Der Pegel eines AUX-Weges (d.h. der Summe aller daran angelegten Eingangs- Hinwegsignale) kann folgendermaßen eingestellt werden: Drücken Sie den LAYER [MASTER]-Taster, um diese Mischebene zu wählen.
Seite 102: 11 Funktionen Für Alle Kanäle
Funktionen für alle Kanäle 11 Funktionen für alle Kanäle Meteranzeigen Das 02R96 bietet mehrere Display-Seiten, auf denen die Signalpegel der Eingangskanäle, Busse, AUX-Wege, des Stereo-Busses und der internen Effektprozessoren überwacht wer- den können. Diese Seiten lassen sich mit dem DISPLAY ACCESS [METER]-Taster aufru- fen.
Seite 103: Pegelüberwachung Der Ausgangskanäle (Master)
Kapitel 11—Funktionen für alle Kanäle Für die 48-Kanal-Version der Meter stehen zwei Display-Seiten zur Verfügung. Nachste- hend sehen Sie die „Input CH 1–48 Meter”-Seite. Die andere Seite sieht genauso aus. Pegelüberwachung der Ausgangskanäle (Master) Die Signale folgender Busse können auf der „Master Meter”-Seite überwacht werden: Busse, AUX-Wege und Stereo-Bus.
Seite 104: Pegelüberwachung Der Effekte
Meteranzeigen Pegelüberwachung der Effekte Die Ein- und Ausgangspegel der Effekte könnem auf der „Effect 1–4”-Seite überwacht wer- den. Für Effekt „1” stehen acht Meter zur Verfügung. Für die Effekte „2”–„4” hingegen zwei. Genauere Pegelüberwachung des Stereo-Busses Der Pegel des Stereo-Busses kann auch auf der „Stereo Meter”-Seite überwacht werden. Die Meter dort sind weitaus genauer.
Seite 105: Abschwächen Der Kanalsignale
Kapitel 11—Funktionen für alle Kanäle Abschwächen der Kanalsignale Bei Bedarf können die Signale der Eingangskanäle, Busse, AUX-Wege sowie des Stereo-Bus- ses auf der digitalen Ebene –vor dem EQ– abgeschwächt werden. So kann verhindert wer- den, dass ein Signal den EQ bereits vor der Entzerrung übersteuert. Wählen Sie mit dem EQUALIZER [DISPLAY]-Taster die benötigte „Attenua- tor”-Seite.
Seite 106: Arbeiten Mit Den Eqs (Klangregelung)
Arbeiten mit den EQs (Klangregelung) Arbeiten mit den EQs (Klangregelung) Folgende Kanäle und Busse sind mit separaten paramterischen 4-Band-EQs ausgestattet: Eingangskanäle, Busse, AUX-Wege sowie der Stereo-Bus. Das LOW-MID- und HIGH-MID-Band dieser EQs sind als Glockenﬁlter („Peaking”) ausgeführt. Das LOW- und HIGH-Band können wahlweise als Kuhschwanz- oder Glockenﬁlter bzw.
Seite 107: Verwendung Der Selected Channel Equalizer-Bedienelemente
Kapitel 11—Funktionen für alle Kanäle Preset-Name Beschreibung 28 Female Vo. 2 Abgewandelte Fassung von Programm 27. Idealer Ausgangspunkt für Chor, weil alle Stimmlagen dadurch etwas brillanter 29 Chorus&Harmo werden. Gute Einstellung für den Stereo-Bus. Am besten noch einen Kompressor 30 Total EQ 1 zuschalten.
Seite 108 TYPE: Hiermit wählen Sie das Verhalten des EQs: TYPE I (EQ wie er seit jeher auf den Digi- tal-Mischpulten von Yamaha verwendet wird) oder TYPE II(neuer Algorithmus). ATT: Hiermit kann das Kanalsignal vor dem Eingang des EQs abgeschwächt werden. Dieser Parameter ﬁndet sich auch auf den „Attenuator”-Seiten (siehe S.
Seite 109: Gruppieren Der Eqs Von Ausgangskanälen (Equalizer Link)
Kapitel 11—Funktionen für alle Kanäle Gruppieren der EQs von Ausgangskanälen (Equalizer Link) Die EQs der Busse, AUX-Wege und/oder des Stereo-Busses können gruppiert werden, so dass sich ihre Einstellungen bei Einstellen eines Parameters jeweils gemeinsam ändern. Es stehen vier EQ-Gruppen für die Ausgangskanäle bereit: e, f, g und h. Wählen Sie mit dem DISPLAY ACCESS [GROUP]-Taster die „Output Equalizer Link”-Seite.
Seite 110: Verwendung Der Insert-Schleifen
Verwendung der Insert-Schleifen Verwendung der Insert-Schleifen Die Eingangskanäle, Busse, AUX-Wege und sogar der Stereo-Bus sind mit zuweisbaren Insert-Schleifen ausgestattet. Wählen Sie mit dem DISPLAY ACCESS [PHASE/INSERT]-Taster die „Insert”- Seite. Diese „Insert”-Seite der Eingangskanäle sieht folgendermaßen aus: Die „Insert”-Seite der Busse, AUX-Wege und des Stereo-Busses sieht folgendermaßen aus: Wählen Sie mit den LAYER-Tastern die gewünschte Mischebene und drücken Sie den [SEL]-Taster des änderungsbedürftigen Kanals.
Seite 111 Kapitel 11—Funktionen für alle Kanäle INSERT IN: Hier deﬁnieren Sie den Anschluss oder Signalpunkt, dessen Signal in den Kanal eingespeist wird: AD Input-Buchse oder Slot-Eingang, 2TR IN DIGITAL- oder ANA- LOG-Buchse oder der Ausgang eines internen Effektprozessors. Auf Seite 208 ﬁnden Sie eine Übersicht der möglichen Insert In-Quellen für Eingangskanäle;...
Seite 112: Arbeiten Mit Den Kompressoren
Arbeiten mit den Kompressoren Arbeiten mit den Kompressoren Die Eingangs- und Ausgangskanäle (Busse, AUX-Wege, und Stereo-Bus) sind mit einem separat programmierbaren Kompressor ausgestattet. Wenn Sie möchten, können Sie die Einstellungen jener Kompressoren in einem Comp-Speicher sichern. Die betreffende Bibli- othek („Library”) bietet 36 Preset- und 88 Anwenderspeicher. Siehe auch „Comp Library” auf Seite 130.
Seite 113: Verwendung Der Selected Channel Dynamics-Bedienelemente
Kapitel 11—Funktionen für alle Kanäle Preset-Name Beschreibung Kompressor für gesampelte Percussion-Klänge, die hierdurch 24 SamplingPerc COMPAND-S genau so druckvoll und transparent werden wie die akusti- schen Originale. Abgewandelte Fassung von Programm 24 für gesampelte 25 Sampling BD COMP Bassdrum-Klänge. Abgewandelte Fassung von Programm 25 für gesampelte 26 Sampling SN COMP Snare-Klänge.
Seite 114 Arbeiten mit den Kompressoren Wählen Sie mit dem SELECTED CHANNEL DYNAMICS [DISPLAY]-Taster die „Comp Edit”-Seite. Führen Sie den Cursor zum änderungsbedürftigen Parameter und stellen Sie mit dem Parameterrad oder den INC/DEC-Tastern und [ENTER] den gewünschten Wert ein. POSITION: Hiermit bestimmen Sie, an welcher Stelle im Signalweg der Kompressor sei- nes Amtes walten soll: vor dem EQ bzw.
Seite 115: Gruppieren Der Kompressoren Von Ausgangskanälen (Comp Link)
Kapitel 11—Funktionen für alle Kanäle Gruppieren der Kompressoren von Ausgangskanälen (Comp Link) Die Kompressoren der Busse, AUX-Wege und des Stereo-Busses können gruppiert und dann simultan eingestellt werden. Es stehen vier Kompressorgruppen für die Ausgangska- näle zur Verfügung: m, n, o und p. Rufen Sie mit dem DISPLAY ACCESS [GROUP]-Taster die „Output Comp Link”-Seite auf.
Seite 116: Verzögern Der Kanalsignale (Delay)
Verzögern der Kanalsignale (Delay) Verzögern der Kanalsignale (Delay) Die Eingangskanäle, Busse, AUX-Wege und der Stereo-Bus weisen separate Delay-Funkti- onen auf. Als Bonbon haben wir Ihnen für die Eingangskanäle einen „Feedback”-Parameter mit Mix- und Gain-Regler spendiert, so dass die Verzögerung auch als Effekt verwendet werden kann.
Seite 117: Solo Schalten Der Kanäle
Kapitel 11—Funktionen für alle Kanäle msec: Hiermit stellen Sie die Verzögerungszeit in Millisekunden ein. Diesen Wert können Sie auch mit dem Parameter unten einstellen, und zwar in der Einheit, die Sie mit den DELAY SCALE-Buttons gewählt haben. Die Verzögerung des aktuell gewählten Kanals kann zu allen Ein- bzw.
Seite 118 Solo Schalten der Kanäle Im Recording-Modus werden die Signale der solo geschalteten Eingangskanäle an den Solo- Bus angelegt und über die CONTROL ROOM-Ausgänge ausgegeben. Der Stereo-Bus wird von der Solo-Funktion also nicht beeinträchtigt. Wenn Sie den LISTEN-Parameter auf „AFTER PAN” stellen (siehe unten), wird das Signal der ausgeschalteten Eingangskanäle vor dem Fader abgegriffen.
Seite 119: Paaren Von Kanälen
Kapitel 11—Funktionen für alle Kanäle Paaren von Kanälen Eingangskanäle, Busse und AUX-Wege können zu Stereopaaren verknüpft werden. Ein- gangskanäle lassen sich entweder horizontal (d.h. ungeradzahlig + geradzahlig auf dersel- ben Mischebene, z.B. 1-2, 3-4, 5-6 usw.) oder vertikal (identische Kanalzüge aufeinander folgender LAYER-Ebenen, z.B.
Seite 120 Paaren von Kanälen Führen Sie den Cursor zum PAIR MODE HORIZONTAL- oder VERTICAL-But- ton und drücken Sie [ENTER], um den betreffenden Paarmodus zu wählen. Der Paarmodus kann für die Eingangskanalgruppen 1–48 und 49–56 separat eingestellt werden. Nach Anwahl des „Vertical”-Modus’ sieht die „Input CH1–48 Pair”-Seite folgen- dermaßen aus: Die „Output Pair”-Seite erlaubt das Herstellen oder Trennen von Bus- und AUX-Paaren.
Seite 121: Fader-Gruppen Für Die Ausgangskanäle
Kapitel 11—Funktionen für alle Kanäle Bus/AUX-Weg Surround Mode — — Wenn einer der obigen Modi gewählt ist, können Sie mit den „F.S”-Buttons dafür sorgen, dass die Surround Pan-Position der Hinwegsignale zu den AUX-Wegen der Pan-Einstellung für die Busse entspricht, was die Bearbeitung der Surround-Kanäle mit externen Effekten eventuell übersichtlicher/praktischer gestaltet.
Seite 122: Mute-Gruppen Für Die Ausgangskanäle (On/Off)
Mute-Gruppen für die Ausgangskanäle (ON/OFF) Mute-Gruppen für die Ausgangskanäle (ON/OFF) Die Busse, AUX-Wege und der Stereo-Bus können zu so genannten „Mute”-Gruppen zusammengefasst und gemeinsam ein- oder ausgeschaltet werden. Es stehen vier solcher Gruppen zur Verfügung (U, V, W und X). Wählen Sie mit dem DISPLAY ACCESS [GROUP]-Taster eine „Output Mute Group”-Seite.
Seite 123: Parameter View: Alle Kanalparameter Auf Einen Blick
Kapitel 11—Funktionen für alle Kanäle Parameter View: alle Kanalparameter auf einen Blick Die Einstellungen des aktuell gewählten Eingangskanals, Busses, AUX-Weges oder Stereo- Busses werden auf den „Parameter View”-Seiten angezeigt. Wählen Sie mit dem DISPLAY ACCESS [VIEW]-Taster eine „Parameter View”- Seite. Wählen Sie mit den LAYER-Tastern die gewünschte Mischebene und drücken Sie den [SEL]-Taster des änderungsbedürftigen Kanals.
Seite 124: Ausgangskanäle
Fader View: alle Fader-Werte (und Pan) auf einen Blick Ausgangskanäle Nachstehend sehen Sie eine „Parameter View”-Seite der Ausgangskanäle (Busse, AUX-Wege und Stereo-Bus). Mit Ausnahme der fehlenden GATE-, Ø-, DELAY MIX- und FB GAIN- Parameter sind die hier verfügbaren Parameter mit jenen der Eingangskanäle identisch. Die Parameter der linken und rechten Matrix-Kanäle sowie des linken und rechten Stereo- Kanals werden separat angezeigt.
Seite 125 Kapitel 11—Funktionen für alle Kanäle ON/OFF: Verweist auf den An/Aus-Status des aktuell gewählten Eingangskanals. Siehe auch „Ein-/Ausschalten der Eingangskanäle (ON/OFF)” auf Seite 64. Fader: Zeigt den Pegel des aktuell gewählten Eingangskanals an. Wenn dieser Wert „0.0 dB” lautet, wird der Fader-Rücken invertiert dargestellt. Unter dem Fader wird der Pegel außerdem als numerischer Wert dargestellt.
Seite 126 Fader View: alle Fader-Werte (und Pan) auf einen Blick AUX-Wege Die „Fader View”-Seite der AUX-Wege sieht folgendermaßen aus: ON/OFF: Verweist auf den An/Aus-Status des aktuell gewählten AUX-Weges. Siehe auch „Summenpegel der AUX-Wege (Master)” auf Seite 88. Fader: Zeigt den Summenpegel des aktuell gewählten AUX-Weges an. Wenn dieser Wert „0.0 dB”...
Seite 127: Benennen Der Kanäle (Name)
Kapitel 11—Funktionen für alle Kanäle GROUP: Diese Buttons zeigen an, welcher Fader-, Mute-, EQ- und/oder Comp-Gruppe der Stereo-Bus zugeordnet ist. Benennen der Kanäle (Name) Eingangskanälen, Bussen, AUX-Wegen und dem Stereo-Bus kann man einen Kurz- (Short) und einen Vollnamen (Long) geben. Auf Seite 218 ﬁnden Sie eine Übersicht der vorgegebenen Eingangskanalnamen;...
Seite 128 Benennen der Kanäle (Name) Ausgangskanäle Rufen Sie mit dem DISPLAY ACCESS [OUTPUT PATCH]-Taster die „Output Channel Name”-Seite auf. Wählen Sie mit dem Parameterrad oder den INC/DEC-Tastern oder –nach Anwahl der MASTER-Mischebene– mit den [SEL]-Tastern den zu benennen- den Ausgangsanal. Führen Sie den Cursor zur „Short”- oder „Long”-Spalte und drücken Sie [ENTER].
Seite 129: 12 Überwachung & Kommandofunktion
Kapitel 12—Überwachung & Kommandofunktion 12 Überwachung & Kommandofunktion Control Room-Abhörquellen Die CONTROL ROOM MONITOR OUT-Buchsen sind als symmetri- sche 1/4”-Klinkenbuchsen (Nennpegel: +4dB) ausgeführt und werden in der Regel wohl mit der Abhöre in der Regie verbunden. Die Abhörquelle für die Regie muss mit den Tastern des CONTROL CONTROL ROOM ROOM-Feldes gewählt werden.
Seite 130: Studio Monitor
Studio Monitor ‘Control Room Setup’-Seite Auf der „Control Room Setup”-Seite können mehrere Abhörparameter eingestellt werden. Wählen Sie mit dem MONITOR [DISPLAY]-Taster die „Control Room Setup”- Seite. Führen Sie den Cursor zu einem ASSIGN-Button im linken Feld und ordnen Sie dem Taster mit dem Parameterrad einen Ausgangskanal zu. Hiermit wählen Sie die Funktion der Taster [ASSIGN 1] und [ASSIGN 2].
Seite 131: Surround-Überwachung
Kapitel 12—Überwachung & Kommandofunktion Surround-Überwachung Für das Abhören einer Surround-Abmischung stehen mehrere praktische Funktionen zur Verfügung, darunter ein Generator von rosa Rauschen (zum Boxenpegelabgleich), eine Bass Management-Funktion sowie mehrere Reduktionsvarianten. Die in diesem Abschnitt vorgestellten Display-Seiten stehen nur zur Verfügung, wenn Sie einen Surround-Modus (also nicht „Stereo”) gewählt haben (siehe S.
Seite 132: Einstellen Der Surround Monitor-Parameter
Surround-Überwachung SETTING: Mit den Tastern in diesem Feld kann man den Schacht wählen, dessen Eingänge abgehört werden, wenn man den Taster SURROUND [SLOT] drückt. Bei Bedarf können dem Taster auch mehrere Slots (Schächte) zugeordnet werden. Die betreffenden Signale werden bei Drücken des Tasters dann gemeinsam ausgegeben. Auf der „Surround Monitor Patch”-Seite kann man den Surround Monitor-Kanälen die Eingänge des gewählten Slots zuordnen (siehe S.
Seite 133 Kapitel 12—Überwachung & Kommandofunktion umkehren. Wenn ROTATE aktiv ist, wird das Oszillatorsignal der Reihe nach im Uhrzeiger- sinn über die einzelnen Surround-Kanäle ausgegeben (3 Sekunden Signal, 2 Sekunden Pause). SURR. MODE: Hier erfahren Sie, welcher Surround-Modus momentan gewählt ist. Das muss auf der „Surround Mode Select”-Seite (siehe S.
Seite 134 Surround-Überwachung Das Bass Management-Schema und die dazugehörigen Parameter werden nur angezeigt, wenn Sie das BASS MANAGE-Feld anfahren. Der Einstellbereich der Parameter lautet: Parameter Einstellbereich THRU, 80-12, 80-12L, 80-24, 80-24L LPF1 THRU, 80-24, 80-24L, 120-42 LPF2 THRU, 80–24, 80-24L, MUTE 0 bis –12 dB (1 dB-Schritte) 0 bis +12 dB (1 dB-Schritte) „80–12”...
Seite 135: Zuordnen Der Slot-Eingänge Zu Den Surround-Kanälen
Kapitel 12—Überwachung & Kommandofunktion Zuordnen der Slot-Eingänge zu den Surround-Kanälen Auf der „Surround Monitor Patch”-Seite können Sie bestimmen, welche Eingänge eines Slots welchen Surround-Kanälen entsprechen (sollen). Wählen Sie mit dem MONITOR [DISPLAY]-Taster die „Surround Monitor Patch”-Seite. Führen Sie den Cursor zum änderungsbedürftigen Parameter und stellen Sie mit dem Parameterrad oder den INC/DEC-Tastern und [ENTER] den gewünschten Wert ein.
Seite 136: Kommandofunktion (Talkback)
Kommandofunktion (Talkback) Kommandofunktion (Talkback) Die Talkback-Funktion sorgt dafür, dass das Signal des internen Mikrofons an die STUDIO MONITOR-Ausgänge und alle anderen gewünschten Busse (siehe „Talkback Setup”-Seite unten) angelegt wird. Mit dem TALKBACK LEVEL-Regler kann die Lautstärke des internen Mikro- fons eingestellt werden. TALKBACK LEVEL Der [TALKBACK]-Taster kann auf zwei Arten verwendet werden: Wenn Sie ihn nur kurz (weniger als 300ms) drücken, aktivieren Sie die Kommandofunktion.
Seite 137: Die Speicherbereiche (Libraries)
Kapitel 13—Die Speicherbereiche (Libraries) 13 Die Speicherbereiche (Libraries) Über die Speicherbereiche Das 02R96 bietet 10 verschiedene Speicherbereiche, in denen folgende Datentypen gesi- chert werden können: Automix-Daten, Effekte, Kanalparameter, Eingangszuordnungen (Input Patch), Ausgangszuordnungen (Output Patch), Bus to Stereo-Zuordnungen, Gate-, Comp-, EQ- und Surround Monitor-Daten. Library-Daten kann man per MIDI Bulk Dump extern archivieren (Seite 171).
Seite 138: Channel Library (Kanalspeicher)
Channel Library (Kanalspeicher) man zwar laden, aber nicht überschreiben. Er enthält sinnvolle Einstellungen, die Sie als Ausgangspunkt für neue Projekte verwenden können. Der „U”-Speicher ist eigentlich ein Puffer, über den man den letzten Speicher- (Store) oder Ladevorgang (Recall) wieder rückgängig machen kann. Durch Anwahl dieser „U”-Option und RECALL können Sie wieder die Einstellungen aufrufen, die vor dem Laden/Speichern galten.
Seite 139: Input Patch Library (Eingangszuordnungen)
Kapitel 13—Die Speicherbereiche (Libraries) Alles Weitere zu den Buttons STORE, RECALL, TITLE EDIT, und CLEAR ﬁnden Sie unter „Allgemeine Bedienverfahren für die Speicher” auf Seite 124. Input Patch Library (Eingangszuordnungen) Die Eingangszuordnungen können ebenfalls gespeichert werden. Die betreffende Biblio- thek bietet 1 Preset- und 32 Anwenderspeicher. Alles Weitere hierzu ﬁnden Sie auf Seite 53. Wählen Sie mit dem DISPLAY ACCESS [INPUT PATCH]-Taster die „Input Patch Library”-Seite.
Seite 140: Effects Library (Effektspeicher)
Effects Library (Effektspeicher) Effects Library (Effektspeicher) Die Einstellungen der internen Effekte lassen sich ebenfalls sichern. Die betreffende Biblio- thek bietet 52 Preset- und 76 Anwenderspeicher. Alles Weitere hierzu ﬁnden Sie auf Seite 133. Wählen Sie mit dem EFFECTS/PLUG-INS [DISPLAY]-Taster die „Effect Library”-Seite.
Seite 141: Bus To Stereo Library (Speicher Für Bus−>Stereo-Zuordnungen)
Kapitel 13—Die Speicherbereiche (Libraries) Bus To Stereo Library (Speicher für Bus−>Stereo-Zuordnungen) Auch die Verbindungen der Busse mit dem Stereo-Bus können gespeichert werden. Die betreffende Bibliothek bietet 1 Preset- und 32 Anwenderspeicher. Alles Weitere hierzu ﬁn- den Sie auf Seite 79. Wählen Sie mit dem ROUTING [DISPLAY]-Taster die „Bus To Stereo Library”- Seite.
Seite 142: Gate Library
Gate Library Gate Library Die aktuellen Gate-Einstellungen des gewählten Eingangskanals (die übrigen Kanäle haben keinen Gate-Prozessor) können ebenfalls gespeichert werden. Die betreffende Bibliothek bietet 4 Preset- und 124 Anwenderspeicher. Alles Weitere hierzu ﬁnden Sie auf Seite 61. Wählen Sie mit dem DYNAMICS [DISPLAY]-Taster die „Gate Library”-Seite. Wählen Sie mit den LAYER-Tastern eine Mischebene und drücken Sie den [SEL]-Taster des benötigten Kanals.
Seite 143: Comp Library
Kapitel 13—Die Speicherbereiche (Libraries) Comp Library Die aktuellen Comp-Einstellungen (Kompressor) des gewählten Kanals können ebenfalls gespeichert werden. Die betreffende Bibliothek bietet 36 Preset- und 92 Anwenderspeicher. Alles Weitere hierzu ﬁnden Sie auf Seite 99. Wählen Sie mit dem DYNAMICS [DISPLAY]-Taster die „Comp Library”-Seite. Wählen Sie mit den LAYER-Tastern die gewünschte Mischebene und drücken Sie den [SEL]-Taster des benötigten Kanals.
Seite 144: Eq Library
EQ Library EQ Library Die EQ-Einstellungen eines Eingangskanals, Busses, AUX-Weges bzw. des Stereo-Busses kann man in einem EQ-Speicher sichern. Die betreffende Bibliothek bietet 40- Preset und 160 Anwenderspeicher. Alles Weitere hierzu ﬁnden Sie auf Seite 93. Wählen Sie mit dem EQUALIZER [DISPLAY]-Taster die „EQ Library”-Seite. Wählen Sie mit den LAYER-Tastern die gewünschte Mischebene und drücken Sie den [SEL]-Taster des benötigten Kanals.
Seite 145: Automix Memory
Kapitel 13—Die Speicherbereiche (Libraries) Automix Memory Der Automix-Bereich bietet 16 Speicher. Was es mit der Automix-Funktion auf sich hat, erfahren Sie ab Seite 148. Wählen Sie mit dem AUTOMIX [DISPLAY]-Taster die „Automix Memory”-Seite. Bei Ausführen des STORE-Befehls werden die aktuellen Automix-Daten in dem gewählten Speicher gesichert.
Seite 146: 14 Interne Effekte Und Plug-Ins
Interne Effekte und Plug-Ins 14 Interne Effekte und Plug-Ins Über die internen Effektprozessoren Das 02R96 wartet mit 4 internen Effektprozessoren auf, die sich fast beliebig verhalten kön- nen, weil sie auf Algorithmen beruhen (Hall, Delay, Modulation, mehrere Effekte). Als Bon- bon stehen sogar Effekte mit mehreren Ein- und Ausgängen zur Verfügung für die Bearbeitung von Surround-Signalen.
Seite 147: Effekte Für Gitarre
Modulationseffekte Preset-Name Beschreibung 13 Chorus CHORUS Chorus-Effekt. 14 Flange FLANGE Flanger-Effekt. Ein von Yamaha entwickelter Effekt mit vollerer und kom- 15 Symphonic SYMPHONIC plexerer Modulation als ein Chorus. 16 Phaser PHASER 16-stuﬁger Phaser. 17 Auto Pan AUTO PAN Automatischer Panorama-Effekt.
Seite 148: Editieren Der Effekte
Editieren der Effekte Andere Preset-Name Beschreibung 41 Multi.Filter MULTI.FILTER Parametrisches 3-Band-Filter (24 dB/Oktave) 42 Freeze FREEZE Einfacher Sampler. 43 Stereo Reverb ST REVERB Stereo-Hall. Reverb 5.1 Hall mit 6 Kanälen für 5.1-Surround. REVERB 5.1 Octa Reverb Hall mit 8 Kanälen für 7.1-Surround. OCTA REVERB Auto Pan 5.1 AUTO PAN 5.1...
Seite 149 Kapitel 14—Interne Effekte und Plug-Ins TYPE: Verweist auf den Algorithmus, der in dem zuletzt geladenen Speicher zum Einsatz kommt. Unter dem Typ wird die Ein-/Ausgangskonﬁguration angezeigt. MIX BALANCE: Hiermit können Sie das Lautstärkeverhältnis zwischen dem „trockenen” und Effektsignal einstellen. Die Einstellung „100%” bedeutet, dass der betreffende Effekt- prozessor nur das bearbeitete Signal ausgibt.
Seite 150: Über Die Plug-Ins
Über die Plug-Ins Über die Plug-Ins Das 02R96 erlaubt die Verwendung zweier Plug-In-Typen: Y56K Plug-Ins die auf Platinen angeboten werden und in einem Mini-YGDAI-Schacht (3 oder 4) des 02R96 installiert wer- den müssen, und User Deﬁned-Plug-Ins (Software), mit denen man bis zu 32 selbst deﬁ- nierte Parameter eines externen Effektgerätes fernbedienen kann.
Seite 151: Editieren Der Plug-Ins
Kapitel 14—Interne Effekte und Plug-Ins PORT: Für Y56K Plug-In-Platinen wird hier die Nummer des Schachtes (Slots) angezeigt, in dem sie sich beﬁnden. Haben Sie hingegen USER DEFINED gewählt, können Sie hier einstellen, über welchen Ausgang die Parameterbefehle gesendet werden sollen: MIDI, SERIAL 1–8, USB 1–8 oder SLOT1 1–8.
Seite 152 Editieren der Plug-Ins „Title Edit”-Fenster den Namen ein und bestätigen Sie ihn mit OK. Siehe auch „Das Title Edit-Fenster” auf Seite 33. DATA: Über diese Felder deﬁnieren Sie die MIDI-Adresse des Befehles, den der gewählte Regler senden soll (maximal 16 Bytes). Wählen Sie den benötigten Regler (1–4) über PARA- METER ID/NAME und geben Sie anschließend die Adresse ein.
Seite 153 Kapitel 14—Interne Effekte und Plug-Ins Viel praktischer und schneller ist aber die Verwendung der Parameterregler 1–4, die jeweils dem Reglersymbol derselben Nummer zugeordnet sind – aber nur, solange diese Display- Seite angezeigt wird. Parameterregler 1–4 Wenn Sie einen Y56K-Karteneffekt oder einen internen Effektprozessor in den Signalweg des gewählten Kanals einschleifen und den EFFECTS/PLUG-INS [CHANNEL INSERTS]- Taster drücken, blinkt auch die Diode des betreffenden EFFECTS/PLUG-INS-Taster [1]–[4] und die zu dem Effekt gehörige Effekt- oder Plug-In-Editierseite erscheint.
Seite 154: 15 Szenenspeicher
Szenenspeicher 15 Szenenspeicher Über die Szenenspeicher In den Szenenspeichern können Schnappschüsse von so gut wie allen Einstellungen des 02R96 gesichert und zwecks statischer Automatisierung wieder aufgerufen werden. Es ste- hen 99 Szenenspeicher zur Verfügung, die man benennen kann. Szenen können mit Input und Output Patch-Speichern verknüpft werden, so dass letztere bei Aufrufen einer Szene ebenfalls geladen werden.
Seite 155: Automatische Aktualisierung Der Szenenspeicher
Kapitel 15—Szenenspeicher Über die Szenenspeicher ‘0’ und ‘U’ Szenenspeicher „0” ist vorprogrammiert und enthält die Initialeinstellungen aller Mischpa- rameter. Man kann diese Einstellungen zwar laden, aber nicht überschreiben oder löschen. Laden Sie Szene „0”, wenn Sie an einem neuen Projekt arbeiten möchten. Die Fader der Ein- gangskanäle werden entweder auf „–∞dB”...
Seite 156: Speichern/Laden Von Szenen Mit Den Scene Memory-Tastern
Speichern/Laden von Szenen mit den SCENE MEMORY-Tastern Speichern/Laden von Szenen mit den SCENE MEMORY-Tastern Wenn Sie mit den Tastern eine andere Szenenspeichernummer aufrufen, blinkt dessen Nummer im SCENE MEMORY-Display. Im großen Display blinkt dann rechtsoben der Name dieser Szene. Wenn Sie den gewählten Speicher mit RECALL laden oder dort mit STORE Daten sichern, hören die Nummer und der Name auf zu blinken.
Seite 157: Arbeiten Auf Der 'Scene Memory'-Seite
Kapitel 15—Szenenspeicher Arbeiten auf der ‘Scene Memory’-Seite Auf der „Scene Memory”-Seite kann man Szenen speichern, laden, verriegeln, löschen und ihre Namen editieren. Rufen Sie mit dem SCENE MEMORY [DISPLAY]-Taster die „Scene Memory”- Seite auf. Wählen Sie mit dem Parameterrad oder den INC/DEC-Tastern den benötig- ten Szenenspeicher.
Seite 158: Fade Time: Szenenübergänge
Fade Time: Szenenübergänge Fade Time: Szenenübergänge Für alle Kanäle (Eingangskanäle, Busse, AUX-Wege und Stereo-Bus) kann separat einge- stellt werden, wie schnell die Pegelwerte (Fader) der neu geladenen Szene angefahren wer- den. Auch diese „Fade Time”-Einstellungen gehören zu den Szenenparametern und kön- nen also für jede Szene unterschiedlich ausfallen.
Seite 159: Recall Safe: Ausklammern Bestimmter Parameter
Kapitel 15—Szenenspeicher Recall Safe: Ausklammern bestimmter Parameter Beim Laden einer Szene ändern sich normalerweise alle Mischparameter. Vielleicht möchten Sie aber, dass sich bestimmte Einstellungen bestimmter Kanäle nicht ändern, während alle anderen Mischparameter (auch für „Ausnahme”-Kanäle) sehr wohl geladen werden sollen. Das können Sie dann mit „Recall Safe” einstellen. Diese Funktion muss für jeden Ein- und Ausgangskanal (Busse, AUX-Wege und Stereo-Bus) separat eingestellt wer- den.
Seite 160: Ändern Der Szenenreihenfolge (Sort)
Ändern der Szenenreihenfolge (Sort) Ändern der Szenenreihenfolge (Sort) Mit der „Scene Memory Sort”-Funktion können Sie die Reihenfolge der Szenenspeicher ändern. Rufen Sie mit dem SCENE MEMORY [DISPLAY]-Taster die „Scene Memory Sort”-Seite auf. Führen Sie den Cursor (getrichelter Kasten) zum SOURCE-Fenster links und wählen Sie mit dem Parameterrad oder den INC/DEC-Tastern den Szenen- speicher, den Sie an einer anderen Stelle anordnen möchten.
Seite 161: 16 Automix
Kapitel 16—Automix 16 Automix Über die Automix-Funktion Die Automix-Funktion des 02R96 erlaubt eine dynamische Automation von so gut wie allen Mischparametern, darunter die Pegel und Stereopositionen (Pan), der Status (an/ aus), der AUX-Hinwegpegel, die Verbindung der Kanäle mit den AUX-Wegen, die EQ-Ein- stellungen, Effekte und Plug-In-Parameter.
Seite 162: Die Automix-Hauptseite
Die Automix-Hauptseite Die Automix-Hauptseite In diesem Abschnitt werden die Parameter der Automix-Hauptseite vorgestellt. Rufen Sie mit dem DISPLAY ACCESS [AUTOMIX]-Taster die „Automix Main”- Seite auf. Führen Sie den Cursor zum änderungsbedürftigen Parameter und stellen Sie mit dem Parameterrad oder den INC/DEC-Tastern und [ENTER] den gewünschten Wert ein.
Seite 163 Kapitel 16—Automix TO END „Return” „Takeover” oder „Off” Wenn Sie die Aufzeichnung anhalten, springt der betreffende Fader wieder zur zuvor aufgezeichneten Wenn Sie die Aufzeichnung anhalten, verharrt der Position. Die Übergangsgeschwindigkeit muss mit betreffende Fader in der zuletzt gewählten Position, dem „Time”-Parameter der „Fader Edit”-Seiten ein- bis ein neues Fader-Ereignis ausgeführt werden muss.
Seite 164 Die Automix-Hauptseite FADER EDIT: Mit diesen Buttons wählen Sie das Verhalten der Fader beim Korrigieren bereits existierender Daten: „Absolute” oder „Relative”. Damit bestimmen Sie, ob die neuen Fader-Daten exakt übernommen („Absolute”) oder zu den ursprünglichen Daten addiert („Relative”) werden. Will heißen: im „Absolute”-Modus werden die den Fader-Positionen entsprechenden Werte aufgezeichnet.
Seite 165: Die [Auto]-Taster Der Kanalzüge
Kapitel 16—Automix die aktuellen Einstellungen zum Undo-Puffer kopiert und können mit UNDO wieder auf- gerufen werden, sobald Sie den Automix anhalten. Bei Ausschalten des 02R96 wird der Undo-Puffer wieder gelöscht. Um jene Daten nicht zu verlieren, können Sie sie als neuen Automix speichern und bei Bedarf später wieder aufru- fen (siehe Seite 132).
Seite 166: Automix Memory'-Seite
‘Automix Memory’-Seite ‘Automix Memory’-Seite Die „Automix Memory”-Seite dient zum Speichern oder Aufrufen von Automix-Datensät- zen. Die untere Hälfte enthält dieselben Funktionen wie die „Automix Main”-Seite. Rufen Sie mit dem DISPLAY ACCESS [AUTOMIX]-Taster die „Automix Memory”-Seite auf. Führen Sie den Cursor zum änderungsbedürftigen Parameter und stellen Sie mit dem Parameterrad oder den INC/DEC-Tastern und [ENTER] den gewünschten Wert ein.
Seite 167: Fader Edit
Kapitel 16—Automix ‘Fader Edit’-Seiten Während der Wiedergabe eines Automix’ werden die Fader-Position mit dunklen Balken angezeigt. Es gibt zwei „Fader Edit”-Seiten: Auf der „Fader Edit 1”-Seite werden die Einstel- lungen für die Eingangskanäle 1–56, die Busse, AUX-Wege und den Stereo-Bus angezeigt. Die „Fader Edit 2”-Seite informiert Sie hingegen über die Eingangskanäle 1–56, Busse und AUX-Wege.
Seite 168: Anwahl Des Taktgebers Und Der Frame-Auflösung
Anwahl des Taktgebers und der Frame-Auflösung UPDATE: Dieser Button ist mit seinem Kollegen der „Automix Main”- und „Memory”- Seite identisch. Siehe „Die Automix-Hauptseite” auf Seite 149. EDIT OUT: Der TAKEOVER- und RETURN-Button sind mit ihren Kollegen der „Auto- mix Main”- und „Memory”-Seite identisch. Siehe „Die Automix-Hauptseite” auf Seite 149. Mit dem TIME -Parameter bestimmen Sie, wie lange es dauert, bis die Fader wieder zu den zuvor im Automix aufgezeichneten Positionen zurückkehren (wenn EDIT OUT= „Return”).
Seite 169: Arbeiten Mit Taktwechseln (Time Signature Map)
Kapitel 16—Automix Arbeiten mit Taktwechseln (Time Signature Map) Wenn Sie den Automix zu einem MIDI CLOCK-Signal synchron laufen lassen möchten, müssen Sie sowohl die anfängliche Taktart als auch –an den richtigen Stellen– eventuelle Taktwechsel programmieren. Rufen Sie mit dem DISPLAY ACCESS [SETUP]-Taster die „Time Signature”- Seite auf.
Seite 170: Aufzeichnen Eines Automix
Aufzeichnen eines Automix’ Aufzeichnen eines Automix’ In diesem Abschnitt wird ganz allgemein erklärt, wie man einen Automix aufzeichnet. Schließen Sie einen Taktgeber an. Wählen Sie diesen Taktgeber und stellen Sie die Frame-Auﬂösung ein. Siehe „Anwahl des Taktgebers und der Frame-Auﬂösung” auf Seite 155. Rufen Sie mit dem DISPLAY ACCESS [AUTOMIX]-Taster die „Automix Main”- Seite auf.
Seite 171: Hinweise Für Die Aufzeichnung Der Einzelnen Parameter
Kapitel 16—Automix Hinweise für die Aufzeichnung der einzelnen Parameter In der nachfolgenden Tabelle wird erklärt, wie man die belegten Parameter aufzeichnet. Auch Änderungen, die Sie auf den betreffenden Display-Seiten vornehmen, werden aufge- zeichnet. OVER- Parameter Kanal Bedienung Paare/Gruppen WRITE Wählen Sie eine Eingangskanalebene Eingangskanäle (LAYER), stellen Sie FADER MODE auf Die Fader-Werte gepaarter...
Seite 172: Ein-/Aussteigen Für Einzelne Parameter
Ein-/Aussteigen für einzelne Parameter OVER- Parameter Kanal Bedienung Paare/Gruppen WRITE „User Deﬁned”-Ebene aufrufen und Fader FADER — Fader verwenden. „User Deﬁned” „User Deﬁned”-Ebene aufrufen und [ON]-Tasten — Remote-Ebenen [ON]-Taster verwenden. „User Deﬁned”-Ebene aufrufen und Zuweisb. Regler — zuweisbare Regler verwenden. Ein-/Aussteigen für einzelne Parameter Bei laufender Automix-Aufzeichnung können Sie durch Drücken der [AUTO]-Taster der benötigten Kanäle ein- und aussteigen.
Seite 173: Abspielen Eines Automix
Kapitel 16—Automix Wenn Sie während der Automix-Aufzeichnung nur für einen bestimmten Parameter ein- steigen (siehe die Tabelle weiter oben), werden nur die Ereignisse des betreffenden Parame- ters überschrieben. Die Einstellungen der OVERWRITE-Buttons werden dann also igno- riert. Außerdem wird nur die Aufzeichnung des Parameters beendet, wenn Sie zum Ausstei- gen eines der oben erwähnten Bedienelemente verwenden.
Seite 174: Offline'-Editierung Der Automix-Ereignisse
‘Offline’-Editierung der Automix-Ereignisse ‘Ofﬂine’-Editierung der Automix-Ereignisse Automix-Ereignisse können auf den Seiten „Event Copy” und „Event Edit” editiert werden. Das funktioniert aber nur, solange die Automix-Wiedergabe angehalten ist. ‘Event Copy’-Seite Auf der „Event Copy”-Seite können die gewählten Ereignisse („Events”) im IN-/OUT- Bereich der selektierten Kanäle mit mehreren Verfahren zu einer anderen Position kopiert, gelöscht oder anderweitig geändert werden.
Seite 175 Kapitel 16—Automix Sie den Cursor zu TO führen und an der gewünschten Stelle [ENTER] drücken. Der so „erhaschte” Wert kann danach jedoch noch mit dem Parameterrad oder den INC/DEC- Tastern editiert werden. Drücken Sie den [ENTER]-Taster, um für die aktuelle Zeiteinheit (Stunden, Minuten usw.) wieder „00”...
Seite 176 ‘Offline’-Editierung der Automix-Ereignisse Button Ereignisse FADER Kanal-Fader (Eingangskanäle, Busse, AUX-Wege und Stereo-Bus) An/Aus-Statusumschaltung der Kanäle. Pan-Ereignisse der Eingangskanäle SURR Surround Pan-Ereignisse der Eingangskanäle, LFE-Pegel und DIV-Ereignisse EQ-Ereignisse der gewählten Kanäle Ladebefehle für Kanalspeicher GATE Ladebefehle für Gate-Speicher COMP Ladebefehle für Comp-Speicher (Kompressor) Ladebefehle für EQ-Speicher SCENE Ladebefehle für Szenenspeicher...
Seite 177 Kapitel 16—Automix Ereignisse (siehe unten). Führen Sie den Cursor schließlich zu TRIM und drücken Sie [ENTER]. Die TRIM-Funktion ist ausschließlich für folgende Fader-Ereignisse des „PARAMETERS”- Fensters belegt: FADER (Eingangskanäle, Busse, AUX-Wege und Stereo-Bus), AUX 1–8 (d.h. Hinwegpegel zu AUX 1–8). UNDO-Button: Dieser Button funktioniert genau wie sein Namensvetter auf der „Auto- mix Main”-Seite.
Seite 178 ‘Offline’-Editierung der Automix-Ereignisse Ereignis-Buttons: Mit den Buttons im Feld ganz rechts wählen Sie die Ereignisse, die in der Tabelle angezeigt werden sollen. Button Angezeigte Ereignisse Abkürzung SCENE/LIB Ladebefehle für Szenen- und andere Speicher. TIME CODE, CH, SCENE/LIB Kanal-Fader (Eingangskanäle, Busse, AUX-Wege und FADER TIME CODE, CH, dB, SEC Stereo-Bus)
Seite 179: 17 Midi-Parameter Des 02R96
„YAMAHA USB Driver for Windows” installieren. Beide beﬁnden sich auf der beiliegenden CD-ROM. Wenn Sie einen Macintosh an den TO HOST USB- oder TO HOST SERIAL-Port anschlie- ßen möchten, müssen Sie den „YAMAHA USB Driver for Macintosh” sowie OMS 2.3.8 installieren. Beide beﬁnden sich auf der beiliegenden CD-ROM. 02R96—Bedienungsanleitung...
Seite 180: Konfigurieren Der Midi-Anschlüsse
Konfigurieren der MIDI-Anschlüsse Konﬁgurieren der MIDI-Anschlüsse Die verfügbaren MIDI-Ports können folgendermaßen konﬁguriert werden: Rufen Sie mit dem DISPLAY ACCESS [SETUP]-Taster die „MIDI/TO HOST Setup”-Seite auf. Führen Sie den Cursor zum änderungsbedürftigen Parameter und stellen Sie mit dem Parameterrad oder den INC/DEC-Tastern und [ENTER] den gewünschten Wert ein.
Seite 181: Einstellen Der Midi-Kanäle
Kapitel 17—MIDI-Parameter des 02R96 Anmerkung: Nicht alle Funktionen können sich einen oder mehrere Ports teilen. Wenn Sie einen Port wählen, der bereits an eine solche Funktion vergeben wurde, erscheint die Rückfrage „Change Port?”. Wenn Sie YES wählen, wird der Port auf die neue Funktion geroutet, während die ursprüngliche Zuordnung auf „NO ASSIGN”...
Seite 182: Zuordnen Der Szenenspeicher Zu Midi-Programmnummern
Zuordnen der Szenenspeicher zu MIDI-Programmnummern Zuordnen der Szenenspeicher zu MIDI-Programmnummern Die Szenenspeicher des 02R96 können bekanntlich MIDI-Programwechselbefehle senden und über diese Befehle aufgerufen werden. Wenn Sie auf dem 02R96 einen Szenenspeicher laden, wird die entsprechende Programmnummer gesendet. Mit der Tabelle auf dieser Seite können Sie die Szenenspeicher „mappen”...
Seite 183: Zuordnen Der Steuerbefehle (Cc) Zu Den Parametern
Kapitel 17—MIDI-Parameter des 02R96 Zuordnen der Steuerbefehle (CC) zu den Parametern Bestimmte Parameter des 02R96 können MIDI-Steuerbefehle senden und empfangen und also via MIDI bedient werden oder andere MIDI-Geräte steuern. Beim Einstellen eines Parameters auf dem 02R96 wird der zugeordnete Steuerbefehl gesendet. Und wenn das 02R96 jenen Steuerbefehl empfängt, ändern sich die zugeordnete Mischparameter.
Seite 184: Archivieren Der Einstellungen (Bulk Dump)
Archivieren der Einstellungen (Bulk Dump) Archivieren der Einstellungen (Bulk Dump) Auf der „Bulk Dump”-Seite können Sie die gewünschten Speichereinstellungen zu einem MIDI-Datenrecorder, Computer, Sequenzer usw. übertragen und sie also archivieren. Rufen Sie mit dem DISPLAY ACCESS [MIDI]-Taster die „Bulk Dump”-Seite auf. Wählen Sie im CATEGORY-Feld den Datentyp und eventuell den Speicher, dessen Einstellungen archiviert werden sollen.
Seite 185: 18 Die Pro Tools-Fernbedienung
ﬁnden Sie das benötigte Installationsprogramm auf der 02R96 CD-ROM. Hinweise zur Installation ﬁnden Sie in der OMS-Dokumentation auf der 02R96 CD-ROM. Installieren Sie den „Yamaha USB MIDI Driver 1.04” (oder neuer). Wenn Sie den TO HOST USB-Port verwenden möchten, müssen Sie den auf der CD-ROM beﬁndlichen USB MIDI-Treiber installieren.
Seite 186: Einrichten Von Pro Tools
Studio Setup” und stellen Sie die OMS- Parameter den Umständen entspre- chend ein. Die Abbildung rechts zeigt den Yamaha USB MIDI-Treiber mit seinen acht Ports. Auf der 02R96 CD-ROM ﬁnden Sie ein OMS-kompa- tibles Geräteproﬁl für das 02R96. Siehe aber außerdem die beiliegende Dokumentation.
Seite 187: Fernbedienung Von Pro Tools Mit Dem 02R96
Kapitel 18—Die Pro Tools-Fernbedienung Fernbedienung von Pro Tools mit dem 02R96 In diesem Abschnitt werden die Funktionen des 02R96 vorgestellt, mit denen man Pro Tools fernbedienen kann, nachdem man die „Remote”-Mischebene gewählt hat, deren TARGET-Parameter auf „Pro Tools” gestellt wurde. Die Taster und Regler des 02R96 wer- den hier mit den gebräuchlichen Bezeichnungen aufgeführt.
Seite 188: Anzeige Der Reglerfunktionen
Fernbedienung von Pro Tools mit dem 02R96 SELECT ASSIGN Hier wird die Funktion angezeigt, welche die Regler der Kanalzüge momentan haben: „Pan (PanR)”, „SndA”, „SndB”, „SndC”, „SndD” oder „SndE”. INSERT ASSIGN/EDIT-Modus Diesen Modus erreichen Sie über den [F2]-Taster. ASSIGN: Diese Anzeige blinkt bei Drücken des Tasters EFFECTS/PLUG-INS [1] (ASSIGN).
Seite 189: Regler Und Schaltfunktionen
Kapitel 18—Die Pro Tools-Fernbedienung dus, AUX-Hinwegziele und AUX Send Pre/Post. Siehe „Anzeige des gewählten Automation- Modus’” auf Seite 190, „Optische Überwachung der Send-Wege” auf Seite 183 und „‘Pre’ oder ‘Post’ Schalten der Send-Wege” auf Seite 183. Meter Display-Modus Diesen Modus erreichen Sie über den [F4]-Taster. In diesem Modus werden alle Kanäle Stereo-Meter angezeigt.
Seite 190 Fernbedienung von Pro Tools mit dem 02R96 [SOLO]-Taster Mit diesen Tastern können Sie den betreffenden Kanal solo schalten. Siehe „Solo Schalten eines Kanals” auf Seite 183. [ON]-Taster Hiermit kann der betreffende Kanal aus- oder zugeschaltet werden. Siehe „Ein-/Ausschalten der Kanäle” auf Seite 182. Fader Mit dem Fader eines Kanalzuges stellen Sie den Pegel des zugeordneten Pro Tools- Kanals ein (siehe S.
Seite 191 Kapitel 18—Die Pro Tools-Fernbedienung FADER MODE-Sektion FADER MODE FADER [FADER] & [AUX] Mit diesem Taster wählen Sie den Flip-Modus. In diesem Modus dienen die Fader, zuweis- baren Regler und [ON]-Taster der Kanalzüge für die Einstellung der Send-Wege. Siehe „Arbeiten im Flip-Modus” auf Seite 184. EFFECTS/PLUG-INS-Sektion EFFECTS / PLUG INS ( SCROLL)
Seite 192: User Defined Keys
Fernbedienung von Pro Tools mit dem 02R96 SCROLL) & nächster (SCROLL ) Parameter Voriger ( Mit diesen Tastern können Sie den jeweils vorangehenden oder nächsten Parameter anwäh- len, was vor allem für die Zuordnung der Insert-Signalpunkte und beim Editieren der Plug- Ins wichtig ist.
Seite 193 Kapitel 18—Die Pro Tools-Fernbedienung MACHINE CONTROL-Sektion MACHINE CONTROL LOCATE MEMORY DISPLAY (MEM-LOC) STOP PLAY [DISPLAY] (MEM-LOC) Mit diesem Taster kann das „Memory Locations”-Fenster geöffnet werden. LOCATE MEMORY [1]–[8] Diese Taster haben dieselben Transportfunktionen wie die Taster 1–8 auf einer Macintosh- Tastatur.
Seite 194 Fernbedienung von Pro Tools mit dem 02R96 Dateneingabe (ESC) (CURSOR MODE) SHUTTLE SCRUB ENTER Parameterrad Das Parameterrad kann zum Bedienen der Shuttle- oder Scrub-Funktion verwendet wer- den (siehe S. 189). Außerdem können Sie damit den Bereich der aktuellen Region in klei- neren Schritten einstellen (siehe S.
Seite 195: Auswahl Eines Kanals
Kapitel 18—Die Pro Tools-Fernbedienung Auswahl eines Kanals Kanäle können folgendermaßen angewählt werden: (Sorgen Sie zuerst dafür, dass die Diode des Tasters EFFECTS/PLUG-INS [CHANNEL INSERTS] nicht leuchtet.) Drücken Sie den [SEL]-Taster des benötigten Kanals. Die [SEL]-Diode des gewählten Kanals leuchtet. Um mehrere Kanäle einer Achtergruppe (1–8, 9–16 oder 17–24) zu wählen, müssen Sie einen [SEL]-Taster gedrückt halten, während Sie die [SEL]-Taster der übrigen benötigten Kanalzüge drücken.
Seite 196: Solo Schalten Eines Kanals
Solo Schalten eines Kanals Solo Schalten eines Kanals Um einen Kanal solo zu schalten, müssen Sie folgendermaßen vorgehen: Drücken Sie den [SOLO]-Taster eines Kanalzuges, um den betreffenden Kanal solo zu schalten. Die Diode des/der gedrückten [SOLO]-Taster leuchtet, während die [ON]-Dioden der nicht solo geschalteten Kanäle blinken.
Seite 197: Stereoposition Der Send-Signale
Kapitel 18—Die Pro Tools-Fernbedienung Stereoposition der Send-Signale Wenn ein Kanal an einen Stereo-Send-Weg angelegt wird, können Sie auch seine Stereopo- sition in jener Summe Einstellen. Dafür müssen Sie den Flip-Modus aktivieren und den zuweisbaren Regler des betreffenden Kanalzuges verwenden. Siehe „Arbeiten im Flip- Modus”...
Seite 198: Zuordnen Der Insert-Wege/Plug-Ins
Zuordnen der Insert-Wege/Plug-ins Zuordnen der Insert-Wege/Plug-ins Um einem Kanal einen „Insert” zuzuordnen, müssen Sie folgendermaßen verfahren. Das funktioniert aber erst, wenn Sie den Pro Tools-Transport zuvor anhalten. Drücken Sie den Taster EFFECTS PLUG-INS [CHANNEL INSERTS]. Dessen Diode leuchtet und für die [SEL]-Taster wird der „Insert Select”-Modus gewählt. Drücken Sie den [SEL]-Taster des Kanals, den Sie einem Insert zuordnen möchten.
Seite 199: Editieren Der Plug-Ins
Kapitel 18—Die Pro Tools-Fernbedienung Editieren der Plug-Ins Plug-Ins können folgendermaßen editiert werden. Drücken Sie den Taster EFFECTS PLUG-INS [CHANNEL INSERTS]. Dessen Diode leuchtet und für die [SEL]-Taster wird der „Insert Select”-Modus gewählt. Drücken Sie den [SEL]-Taster des Kanals, dessen Plug-In Sie editieren möchten.
Seite 200: Umgehen Der Plug-Ins (Bypass)
Umgehen der Plug-Ins (Bypass) Umgehen der Plug-Ins (Bypass) Um die Plug-Ins zu umgehen, müssen Sie folgendermaßen verfahren: (Sorgen Sie zuerst dafür, dass die Diode von EFFECTS/PLUG-INS [4] (INSERT/PARAM) nicht leuchtet.) Drücken Sie den Taster EFFECTS PLUG-INS [CHANNEL INSERTS]. Dessen Diode leuchtet und für die [SEL]-Taster wird der „Insert Select”-Modus gewählt. Wählen Sie mit den [SEL]-Tasten Plug-Ins.
Seite 201: Heran- Und Wegzoomen
Kapitel 18—Die Pro Tools-Fernbedienung Heran- und Wegzoomen Die Cursor-Taster können auch zum Heran- und Wegzoomen im Editierfenster verwendet werden. Drücken Sie [INC] (CURSOR MODE), um den „Zoom”-Modus anzuwählen. Im CURSOR MODE-Feld des Displays muss „ZOOM” angezeigt werden. In diesem Modus verhalten sich die Cursor-Taster wie folgt: •...
Seite 202: Scrub & Shuttle
Scrub & Shuttle Scrub & Shuttle Das Parameterrad kann zum Bedienen der „Scrub”- oder „Shuttle”-Funktion verwendet werden. Halten Sie Pro Tools an. Drücken Sie den [SCRUB]-Taster, um zu „scrubben” bzw. den [SHUTTLE]-Tas- ter, um zu spulen. Die Diode des gedrückten Tasters leuchtet. Auch die Diode der [REW]- und [FF]-Taster leuchtet.
Seite 203: Automation
Kapitel 18—Die Pro Tools-Fernbedienung Automation Anzeige des gewählten Automation-Modus’ Die Automation-Einstellung der einzelnen Kanäle wird bei Bedarf folgendermaßen ange- zeigt: Drücken Sie den [F3]- oder [F4]-Taster. Damit wählen Sie den „Channel Display”- oder „Meter Display”-Modus. Halten Sie den [AUTO]-Taster des gewünschten Kanalzuges gedrückt. Die aktuelle Automation-Einstellung des betreffenden Kanals erscheint nun so lange im Display, bis Sie [AUTO] wieder freigeben.
Seite 204: Halten Sie Den [Auto]-Taster Eines Kanals Gedrückt, Während Sie User
Automation Trim-Modus Den Trim-Modus kann man folgendermaßen einstellen: Halten Sie den [AUTO]-Taster eines Kanals gedrückt, während Sie USER DEFINED KEYS [7] (TRIM) betätigen. Wenn Sie den „Channel Display”- [3] oder „Meter Display”-Modus [4] gewählt haben, wird aktuelle Automationseinstellung des betreffenden Kanals nun so lange im Display ange- zeigt, bis Sie [AUTO] wieder freigeben.
Seite 205: Fernbedienung ('Remote')
Kapitel 19—Fernbedienung (‘Remote’) 19 Fernbedienung (‘Remote’) Über die ‘Remote’-Ebene Das 02R96 bietet eine „Remote”-Ebene, welche die Fernbedienung unterschiedlicher MIDI-Geräte erlaubt. Welches Gerät angesteuert werden soll, lässt sich mit dem TARGET- Parameter einstellen. Es gibt drei Sorten „Ziele” (Targets): „User Deﬁned”, „Nuendo” und „Pro Tools”.
Seite 206: Einrichten Der 'User Defined'-Ebenen
Einrichten der ‘User Defined’-Ebenen Einrichten der ‘User Deﬁned’-Ebenen Nach Anwahl der „User Deﬁned”-Ebene müssen Sie die Funktionen der für die Fernbedie- nung verfügbaren Fader und Taster einstellen. Rufen Sie mit dem DISPLAY ACCESS [REMOTE]-Taster die „Remote”-Seite auf. Führen Sie den Cursor zum änderungsbedürftigen Parameter und stellen Sie mit dem Parameterrad oder den INC/DEC-Tastern und [ENTER] den gewünschten Wert ein.
Seite 207: Arbeiten Mit Der 'User Defined'-Ebene
Kapitel 19—Fernbedienung (‘Remote’) Geben Sie den Taster wieder frei, so wird ein „Aus”-Befehl gesendet. Wählen Sie hingegen „LATCH”, wird beim ersten Drücken des Tasters ein „An”-Befehl gesendet. Geben Sie den Taster dann wieder frei, so geschieht erstmal gar nichts. Um einen „Aus”-Befehl zu senden, müssen Sie den Taster nämlich erneut drücken.
Seite 208: Midi Machine Control
MIDI Machine Control ter aufgerufen werden kann, können Sie auch die Taster [REMOTE 1]–[REMOTE 4] für die Anwahl der Seite verwenden, deren Parameter Sie deﬁnieren möchten. Wie bereits erwähnt, werden auch die „Remote”-Einstellungen der Fader, zuweisbaren Reg- ler und [ON]-Taster in den Szenenspeichern gesichert. Zusätzlich werden die „TARGET”- und „BANK”-Wahl gespeichert.
Seite 209: Das Transportfeld Des 02R96
Kapitel 19—Fernbedienung (‘Remote’) PORT: Für „MMC”-Geräte (siehe „TYPE”) können Sie angeben, über welchen Port die MMC-Befehle gesendet werden sollen: MIDI, SERIAL 1–8, USB 1–8 und SLOT1 1–8. DEVICE ID: „MMC”-Geräten (siehe „TYPE”) muss man eine Identiﬁkation zuordnen: 1– 127 oder „ALL”. Vergessen Sie nicht, auf dem Empfängergerät dieselbe Nummer zu wählen. TRANSPORT CONTROL: Mit diesem Parameter bestimmen Sie, ob man den Transport des externen Gerätes über die Transporttasten des 02R96 steuern kann oder nicht.
Seite 210: Scrub & Shuttle
Scrub & Shuttle Scrub & Shuttle Das Parameterrad kann zum Bedienen der „Scrub”- oder „Shuttle”-Funktion verwendet werden. SHUTTLE SCRUB Wenn die Diode des [SHUTTLE]-Tasters leuchtet, übernimmt das Parameterrad die „Shut- tle”-Funktion. Leuchtet die Diode des [SCRUB]-Tasters, so dient das Parameterrad zum Bedienen der „Scrub”-Funktion auf dem externen Gerät.
Seite 211: Einstellen Der Locate-Positionen
Bedrahtungsschema dieser Buchse ﬁnden Sie auf Seite 275. Die acht separaten GPI-Ausgangslinien dieser Buchse können über die Fader oder USER DEFINED KEYS-Taster bedient werden. GPI- Signale können z.B. zum Steuern eines „AUFNAHME”-/”RUHE”- Signals bzw. für die Fernbedienung der Solo-Funktion eines 02R Digital-Aufnahmemischpultes von Yamaha verwendet werden. 02R96—Bedienungsanleitung...
Seite 212 GPI (General Purpose Interface) Rufen Sie mit dem DISPLAY ACCESS [SETUP]-Taster die „GPI”-Seite auf. Im linken Fenster erscheinen die Namen der Parameter, die momentan den einzelnen Aus- gängen (GPI Outputs) zugeordnet sind. Die invertierte Darstellung verweist auf den Para- meter, der dem aktuell gewählten GPI Output zugeordnet ist. Wählen Sie mit Cursor oder einen GPI-Ausgang.
Seite 213: 20 Andere Funktionen
Kapitel 20—Andere Funktionen 20 Andere Funktionen Arbeiten mit den deﬁnierbaren Tasten (User Deﬁned Keys) Bis zu 16 von 150 möglichen Funktionen können USER DEFINED KEYS über die Taster im USER DEFINED KEYS-Feld DISPLAY bedient werden. Hierfür stehen vier Bänke (A, B, C und D) zur Verfügung.
Seite 214: Preferences: Einstellen Bestimmter Vorgaben
Preferences: Einstellen bestimmter Vorgaben Preferences: Einstellen bestimmter Vorgaben Das 02R96 bietet mehrere Parameter, mit denen man sein Verhalten seiner Arbeitsweise entsprechend einstellen kann. Preferences 1 Rufen Sie mit dem DISPLAY ACCESS [SETUP]-Taster die „Preferences 1”-Seite auf. Führen Sie den Cursor mit den Cursor-Tastern oder dem Parameterrad zum benötigten Parameter und markieren/demarkieren Sie das Kästchen mit INC/DEC oder [ENTER].
Seite 215 Eingangskanäle den Nennpegel, während in der Mitte angeordnete Sig- nale um –3dB abgeschwächt werden. Ist dieses Kästchen nicht markiert, so wird der Pegel von hart links/rechts angeordneten Signalen –wie bei älteren Yamaha-Mischpulten– um 3 dB angehoben, während die Signale in der Mitte den Nennpegel haben.
Seite 216 Preferences: Einstellen bestimmter Vorgaben Port ID/Port: Wenn Sie „Port ID” markieren, zeigen die Patch-Seiten jeweils die ID- Nummer der zugeordneten Ports an. Wenn Sie „Port Short Name” markieren, werden die Kurznamen der Ports angezeigt. Siehe „Verwendung der Regler zum Routen” auf Seite 59. Display Brightness: Mit diesem Parameter kann die Helligkeit der Displays und Dioden eingestellt werden.
Seite 217: Arbeiten Mit Dem Oszillator
Kapitel 20—Andere Funktionen ses Systems ist, dass die kopierten Daten ab der TO-Position bei einem geeigneten Wert beginnen, damit auch beim Wiedergabestart ab einer anderen Stelle als dem Automix- Beginn eine schlüssige Abmischung entsteht. Touch Sense Control: Wenn diese Option aktiv ist, werden die mit den Fadern einge- stellten Pegelwerte nur ausgeführt, wenn die Sensoren ein Signal empfangen (d.h.
Seite 218: Kontrolle Der Batteriespannung (Battery Check)
Seite auf. Wenn der Status „Okay” lautet, reicht die Spannung der Pufferbatterie noch aus. Die Mel- dung „Getting Low” bedeutet, dass Sie die Batterie demnächst von Ihrem Yamaha-Händler auswechseln lassen sollten. Tun Sie das niemals selbst. Bedenken Sie außerdem, dass die gespeicherten Einstellungen verloren gehen, wenn Sie die Batterie nicht in allernächster...
Seite 219: Anhang A: Parameterübersichten
Anhang A: Parameterübersichten Anhang A: Parameterübersichten USER DEFINED KEYS Funktion Anzeige Input Fader Group Enable A IN Fader Group A Funktion Anzeige Input Fader Group Enable B IN Fader Group B No ASSIGN No Assign Input Fader Group Enable C IN Fader Group C Scene MEM.
Seite 220 USER DEFINED KEYS Funktion Anzeige Overwrite EQ Overwrite EQ Overwrite AUX Overwrite AUX Overwrite AUX ON Overwrite AUX ON Track Arming 1 ON/OFF Track Arming 1 Track Arming 2 ON/OFF Track Arming 2 Track Arming 3 ON/OFF Track Arming 3 Track Arming 4 ON/OFF Track Arming 4 Track Arming 5 ON/OFF...
Seite 221: Anfängliche User Defined Keys-Belegungen
Anhang A: Parameterübersichten Anfängliche USER DEFINED KEYS-Belegungen Bank A Bank B Bank C Bank D Surr Lib 0 Recall Scene 1 Recall IN Fader Group A Automix ENABLE Surr Lib –1 Recall Scene 2 Recall IN Fader Group B Automix REC Surr Lib +1 Recall Scene 3 Recall IN Fader Group C...
Seite 222 Input Patch-Parameter Eingangskanäle (Eingänge) Insert IN der Eingangskanäle Eingänge der int. Effektprozessoren Port ID Beschreibung Port ID Beschreibung Port ID Beschreibung S1-4 Slot1 CH4 IN S1-4 Slot1 CH4 IN INSCH20 InsertOut-CH20 S1-5 Slot1 CH5 IN S1-5 Slot1 CH5 IN INSCH21 InsertOut-CH21 S1-6 Slot1 CH6 IN...
Seite 223 Anhang A: Parameterübersichten Eingangskanäle (Eingänge) Insert IN der Eingangskanäle Eingänge der int. Effektprozessoren Port ID Beschreibung Port ID Beschreibung Port ID Beschreibung S4-7 Slot4 CH7 IN S4-7 Slot4 CH7 IN INSAUX7 InsertOut-AUX7 S4-8 Slot4 CH8 IN S4-8 Slot4 CH8 IN INSAUX8 InsertOut-AUX8 S4-9...
Seite 224: Input Patch-Vorgaben
Input Patch-Vorgaben Input Patch-Vorgaben Signalquellen der Eingangskanäle Kan. Quelle Kan. Quelle AD01 S1-05 AD02 S1-06 AD03 S1-07 AD04 S1-08 AD05 S2-01 AD06 S2-02 AD07 S2-03 AD08 S2-04 AD09 S2-05 AD10 S2-06 AD11 S2-07 AD12 S2-08 AD13 S3-01 AD14 S3-02 AD15 S3-03 AD16 S3-04...
Seite 225: Output Patch-Parameter
Anhang A: Parameterübersichten Output Patch-Parameter Die Output Patch-Parameter wurden in zwei Tabellen unterteilt. Die erste Tabelle enthält die Parameter der Slot-Ausgänge, OMNI OUT-Buchsen und Insert IN-Punkte der Aus- gangskanäle. Die zweite Tabelle enthält die Direct Out-Signalpunkte, 2TR Digital-Ausgänge und GEQs. Output Patch-Tabelle 1 Slot-Ausgänge Omni Out-Buchsen...
Seite 226 Output Patch-Parameter Slot-Ausgänge Omni Out-Buchsen Insert IN der Ausgangskanäle Quelle Beschreibung Quelle Beschreibung Quelle Beschreibung INSCH25 InsertOut-CH25 INSCH25 InsertOut-CH25 S2-3 Slot2 CH3 IN INSCH26 InsertOut-CH26 INSCH26 InsertOut-CH26 S2-4 Slot2 CH4 IN INSCH27 InsertOut-CH27 INSCH27 InsertOut-CH27 S2-5 Slot2 CH5 IN INSCH28 InsertOut-CH28 INSCH28 InsertOut-CH28...
Seite 227 Anhang A: Parameterübersichten Slot-Ausgänge Omni Out-Buchsen Insert IN der Ausgangskanäle Quelle Beschreibung Quelle Beschreibung Quelle Beschreibung Surr R Surround Monitor R Surr R Surround Monitor R FX1-6 Effect1 OUT 6 Surr Ls Surround Monitor Ls Surr Ls Surround Monitor Ls FX1-7 Effect1 OUT 7 Surr Rs...
Seite 228 Output Patch-Parameter Output Patch-Tabelle 2 Direct Out-Signalpunkte 2TR Digital Out-Buchsen Quelle Beschreibung Quelle Beschreibung NONE NONE NONE NONE S1-1 Slot1 CH1 OUT BUS1 BUS1 S1-2 Slot1 CH2 OUT BUS2 BUS2 S1-3 Slot1 CH3 OUT BUS3 BUS3 S1-4 Slot1 CH4 OUT BUS4 BUS4 S1-5...
Seite 229 Anhang A: Parameterübersichten Direct Out-Signalpunkte 2TR Digital Out-Buchsen Quelle Beschreibung Quelle Beschreibung S4-2 Slot4 CH2 OUT INSCH32 InsertOut-CH32 S4-3 Slot4 CH3 OUT INSCH33 InsertOut-CH33 S4-4 Slot4 CH4 OUT INSCH34 InsertOut-CH34 S4-5 Slot4 CH5 OUT INSCH35 InsertOut-CH35 S4-6 Slot4 CH6 OUT INSCH36 InsertOut-CH36 S4-7...
Seite 230: Output Patch-Vorgaben
Output Patch-Vorgaben Output Patch-Vorgaben Nummer Quelle SLOT4-02 BUS2 Slot-Ausgänge SLOT4-03 BUS3 SLOT4-04 BUS4 Nummer Quelle SLOT4-05 BUS5 SLOT1-01 BUS1 SLOT4-06 BUS6 SLOT1-02 BUS2 SLOT4-07 BUS7 SLOT1-03 BUS3 SLOT4-08 BUS8 SLOT1-04 BUS4 SLOT4-09 BUS1 SLOT1-05 BUS5 SLOT4-10 BUS2 SLOT1-06 BUS6 SLOT4-11 BUS3 SLOT1-07 BUS7...
Seite 231: Vorgegebene Namen Der Eingangskanäle
Anhang A: Parameterübersichten Kanal-ID Kurzname Vollname Nummer Ziel CH15 CH15 CH15 SLOT3-07 CH16 CH16 CH16 SLOT3-08 CH17 CH17 CH17 SLOT4-01 CH18 CH18 CH18 SLOT4-02 CH19 CH19 CH19 SLOT4-03 CH20 CH20 CH20 SLOT4-04 CH21 CH21 CH21 SLOT4-05 CH22 CH22 CH22 SLOT4-06 CH23 CH23 CH23...
Seite 232: Vorgegebene Eingangsnamen
Vorgegebene Eingangsnamen Kanal-ID Kurzname Vollname Port PORT ID Kurzname Vollname BUS8 BUS8 BUS8 SLOT1-14 S1-14 S114 Slot1 CH14 IN AUX1 AUX1 AUX1 SLOT1-15 S1-15 S115 Slot1 CH15 IN AUX2 AUX2 AUX2 SLOT1-16 S1-16 S116 Slot1 CH16 IN AUX3 AUX3 AUX3 SLOT2-01 S2-01 S201...
Seite 233: Vorgegebene Ausgangsnamen
Anhang A: Parameterübersichten Port Port ID Kurzname Vollname Port PORT ID Kurzname Vollname SLOT3-01 S3-01 S301 Slot3 CH1 OUT 2TD1R 2TD1R 2D1R 2TR IN Dig.1 R SLOT3-02 S3-02 S302 Slot3 CH2 OUT 2TD2L 2TD2L 2D2L 2TR IN Dig.2 L SLOT3-03 S3-03 S303 Slot3 CH3 OUT...
Seite 234: Übersicht Der Gpi Trigger-Quellen
Übersicht der GPI Trigger-Quellen Übersicht der GPI Quelle CH52 FADER ON Trigger-Quellen CH53 FADER ON Quelle CH54 FADER ON NO ASSIGN CH55 FADER ON CH1 FADER ON CH56 FADER ON CH2 FADER ON BUS1 FADER ON CH3 FADER ON BUS2 FADER ON CH4 FADER ON BUS3 FADER ON CH5 FADER ON...
Seite 235 Anhang A: Parameterübersichten Quelle Quelle CH34 FADER OFF UDEF16 LATCH CH35 FADER OFF UDEF1 UNLATCH CH36 FADER OFF UDEF2 UNLATCH CH37 FADER OFF UDEF3 UNLATCH CH38 FADER OFF UDEF4 UNLATCH CH39 FADER OFF UDEF5 UNLATCH CH40 FADER OFF UDEF6 UNLATCH CH41 FADER OFF UDEF7 UNLATCH CH42 FADER OFF...
Seite 236: Bankvorgaben Für Die 'User Defined' Remote-Ebene
Bankvorgaben für die ‘User Defined’ Remote-Ebene Bankvorgaben für die ‘User Deﬁned’ Remote-Ebene Bank 1 (GM Vol & Pan) Name Datenformat Bedienelement Kurz Lang 10 11 12 13 14 15 16 END NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP RM01 GM01 GM-CH01 VOL&PAN ENCODER...
Seite 237 Anhang A: Parameterübersichten Bank 2 (GM Vol & Effekt 1) Name Datenformat Bedienelement Kurz Lang 10 11 12 13 14 15 16 END NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP RM01 GM01 GM-CH01 VOL&EFF1 ENCODER ENC END NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP...
Seite 238 Bankvorgaben für die ‘User Defined’ Remote-Ebene Bank 3 (XG Vol & Pan) Name Datenformat Bedienelement Kurz Lang 10 11 12 13 14 15 16 END NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP RM01 XG01 XG-CH01 VOL&PAN ENCODER...
Seite 239 Anhang A: Parameterübersichten Bank 4 (Nuendo VST Mixer) Name Datenformat Bedienelement Kurz Lang 10 11 12 13 14 15 16 SW END NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP RM01 CH1 VST MIXER CH1 ENCODER ENC END NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP FADER FAD END NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP NOP...
Seite 240: Effektparameter
Effektparameter Effektparameter REVERB HALL, REVERB ROOM, REVERB STAGE, REVERB PLATE Saal-, Zimmer-, Bühnen- und Plattenhall-Simulationen (1 Eingang, 2 Ausgänge) mit Gate. Parameter Einstellbereich Beschreibung REV TIME 0.3–99.0 s Halldauer (Länge des Halleffekts). INI. DLY 0.0–500.0 ms Verzögerung des Halleffekts. HI. RATIO 0.1–1.0 Dauer des hochfrequenten Hallanteils.
Seite 241: Mono Delay
Anhang A: Parameterübersichten GATE REVERB, REVERSE GATE Erstreﬂexionen mit Gate oder umgekehrtem Gate (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung TYPE Type-A, Type-B Halltyp der Erstreﬂexionen. ROOMSIZE 0.1–20.0 Abstand der einzelnen Reﬂexionen. Charakteristik der Erstreﬂexionen (0= trocken, 10= sehr LIVENESS 0–10 „hallig”).
Seite 242: Stereo Delay
Effektparameter STEREO DELAY Herkömmlicher Stereo-Delay-Effekt (2 Ein- und 2 Ausgänge) . Parameter Einstellbereich Beschreibung DELAY L 0.0–1350.0 ms Verzögerungszeit des linken Kanals. DELAY R 0.0–1350.0 ms Verzögerung des rechten Kanals. Rückkopplungsintensität des linken Kanals („+” Werte für FB. G L –99–+99% normale Rückkopplung, „–”...
Seite 243: Delay Lcr
Anhang A: Parameterübersichten DELAY LCR Delay mit drei separaten Wiederholungen (links, Mitte, rechts) (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung DELAY L 0.0–2730.0 ms Verzögerungszeit des linken Kanals. DELAY C 0.0–2730.0 ms Verzögerungszeit des mittleren Kanals. DELAY R 0.0–2730.0 ms Verzögerungszeit des rechten Kanals.
Seite 244 Effektparameter ECHO Stereo-Delay mit Überkreuz-Rückkopplung (2 Ein- & 2 Ausgänge). Parameter Einstellbereich Beschreibung DELAY L 0.0–1350.0 ms Verzögerungszeit des linken Kanals. DELAY R 0.0–1350.0 ms Verzögerung des rechten Kanals. FB. D L 0.0–1350.0 ms Rückkopplungsverzögerung des linken Kanals. FB. D R 0.0–1350.0 ms Rückkopplungsverzögerung des rechten Kanals.
Seite 245 Anhang A: Parameterübersichten FLANGE Flanger-Effekt (2 Ein- & 2 Ausgänge). Parameter Einstellbereich Beschreibung FREQ. 0.05–40.00 Hz Modulationsgeschwindigkeit. DEPTH 0–100% Modulationsintensität. MOD. DLY 0.0–500.0 ms Verzögerungszeit der Modulation. Rückkopplungsintensität („+” Werte für normale Rück- FB. GAIN –99–+99% kopplung, „–” Werte für umgekehrte Phase). WAVE Sine, Tri Wellenform der Modulation.
Seite 246 Effektparameter PHASER 16-Schritt-Phaser (2 Ein- & 2 Ausgänge). Parameter Einstellbereich Beschreibung FREQ. 0.05–40.00 Hz Modulationsgeschwindigkeit. DEPTH 0–100% Modulationsintensität. Rückkopplungsintensität („+” Werte für normale Rück- FB. GAIN –99–+99% kopplung, „–” Werte für umgekehrte Phase). OFFSET 0–100 Versatz der tiefsten Frequenz, deren Phase verschoben wird. PHASE 0.00–354.38 Grad Balance der linken und rechten Modulationsphase.
Seite 247 Anhang A: Parameterübersichten TREMOLO Tremolo-Effekt (Modulation der Lautstärke) (2 Ein- & 2 Ausgänge). Parameter Einstellbereich Beschreibung FREQ. 0.05–40.00 Hz Modulationsgeschwindigkeit. DEPTH 0–100% Modulationsintensität. WAVE Sine, Tri, Square Wellenform der Modulation. LSH F 21.2 Hz–8.00kHz Frequenz des Bass-Kuhschwanzﬁlters. LSH G –12–+12 dB Anhebung/Absenkung der Bass-Kuhschwanzﬁlters.
Seite 248: Dual Pitch
Effektparameter DUAL PITCH Zweistimmiger Pitch Shifter (2 Ein- & 2 Ausgänge). Parameter Einstellbereich Beschreibung PITCH 1 –24–+24 Halbtöne Transposition von Kanal 1. FINE 1 –50–+50 Cent Feinstimmung von Kanal 1. Pegel von Kanal 1 („+” für normale Phase, „–” für umge- LEVEL 1 –100–+100% kehrte Phase).
Seite 249 Anhang A: Parameterübersichten RING MOD. Ringmodulator (eigentlich ein Synthesizereffekt) (2 Ein- & 2 Ausgänge). Parameter Einstellbereich Beschreibung SOURCE OSC, SELF Modulationsquelle: Oszillator oder Eingangssignal. OSC FREQ 0.0–5000.0 Hz Oszillator-Frequenz. FM FREQ 0.05–40.00 Hz Modulationsgeschwindigkeit der Oszillator-Frequenz. FM DEPTH 0–100% Modulationintensität der Oszillatorfrequenz. SYNC OFF/ON Synchronisation mit dem Tempo-Parameter an/aus.
Seite 250 Effektparameter AMP SIMULATE Nachempﬁndung eines Gitarrenverstärkers (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung AMP TYPE Verstärkertyp. DST1, DST2, OVD1, DST TYPE Verzerrungstyp (DST= Verzerrung, OVD= Übersteuerung). OVD2, CRUNCH DRIVE 0–100 Verzerrungsintensität. MASTER 0–100 Ausgangslautstärke. BASS 0–100 Bassregler. MIDDLE 0–100 Mittenregler. TREBLE 0–100 Höhenregler.
Seite 251 Anhang A: Parameterübersichten DYNA. FLANGE Dynamisch steuerbarer Flanger-Effekt (2 Ein- & 2 Ausgänge). Parameter Einstellbereich Beschreibung SOURCE INPUT, MIDI Steuerquelle: Eingangssignal oder MIDI-Anschlagwert. SENSE 0–100 Empﬁndlichkeit. DIR. UP, DOWN Richtung der Frequenzänderung: nach oben/unten. DECAY Rückkehrgeschwindigkeit zur Ausgangsfrequenz. OFFSET 0–100 Versatz der Verzögerungszeit.
Seite 252 Effektparameter REV+CHORUS Parallel geschalteter Hall und Chorus (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung INI. DLY 0.0–500.0 ms Verzögerung des Halleffekts. REV TIME 0.3–99.0 s Halldauer (Länge des Halleffekts). HI. RATIO 0.1–1.0 Dauer des hochfrequenten Hallanteils. DIFF. 0.1–1.0 „Breite” des Halleffekts. DENSITY 0–100% Halldichte.
Seite 253 Anhang A: Parameterübersichten REV+FLANGE Parallel geschalteter Hall und Flanger (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung INI. DLY 0.0–500.0 ms Verzögerung des Halleffekts. REV TIME 0.3–99.0 s Halldauer (Länge des Halleffekts). HI. RATIO 0.1–1.0 Dauer des hochfrequenten Hallanteils. DIFF. 0.1–1.0 „Breite”...
Seite 254 Effektparameter REV+SYMPHO. Parallel geschalteter Hall und Symphonic-Effekt (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung INI. DLY 0.0–500.0 ms Verzögerung des Halleffekts. REV TIME 0.3–99.0 s Halldauer (Länge des Halleffekts). HI. RATIO 0.1–1.0 Dauer des hochfrequenten Hallanteils. DIFF. 0.1–1.0 „Breite” des Halleffekts. DENSITY 0–100% Halldichte.
Seite 255 Anhang A: Parameterübersichten REV->PAN In Serie geschalteter Hall und Auto Pan-Effekt (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung INI. DLY 0.0–500.0 ms Verzögerung des Halleffekts. REV TIME 0.3–99.0 s Halldauer (Länge des Halleffekts). HI. RATIO 0.1–1.0 Dauer des hochfrequenten Hallanteils. DIFF.
Seite 256 Effektparameter DELAY+ER. Parallel geschalteter Delay und Erstreﬂexionseffekt (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung DELAY L 0.0–1000.0 ms Verzögerungszeit des linken Kanals. DELAY R 0.0–1000.0 ms Verzögerungszeit des rechten Kanals. FB. DLY 0.0–1000.0 ms Verzögerung der Rückkopplung. Rückkopplungsintensität („+” Werte für normale Rück- FB.
Seite 257 Anhang A: Parameterübersichten DELAY->ER. In Serie geschalteter Delay und Erstreﬂexionseffekt (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung DELAY L 0.0–1000.0 ms Verzögerungszeit des linken Kanals. DELAY R 0.0–1000.0 ms Verzögerungszeit des rechten Kanals. FB. DLY 0.0–1000.0 ms Verzögerung der Rückkopplung. Rückkopplungsintensität („+”...
Seite 258 Effektparameter DELAY+REV Parallel geschalteter Delay und Hall (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung DELAY L 0.0–1000.0 ms Verzögerungszeit des linken Kanals. DELAY R 0.0–1000.0 ms Verzögerungszeit des rechten Kanals. FB. DLY 0.0–1000.0 ms Verzögerung der Rückkopplung. Rückkopplungsintensität („+” Werte für normale Rück- FB.
Seite 259 Anhang A: Parameterübersichten DELAY->REV In Serie geschalteter Delay und Hall (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung DELAY L 0.0–1000.0 ms Verzögerungszeit des linken Kanals. DELAY R 0.0–1000.0 ms Verzögerungszeit des rechten Kanals. FB. DLY 0.0–1000.0 ms Verzögerung der Rückkopplung. Rückkopplungsintensität („+”...
Seite 260 Effektparameter DIST->DELAY In Serie geschalteter Distortion- und Delay-Effekt (1 Eingang, 2 Ausgänge). Parameter Einstellbereich Beschreibung DST1, DST2, OVD1, DST TYPE Verzerrungstyp (DST= Verzerrung, OVD= Übersteuerung). OVD2, CRUNCH DRIVE 0–100 Verzerrungsintensität. MASTER 0–100 Ausgangslautstärke. TONE –10–+10 Klangfarbe. N. GATE 0–20 Rauschunterdrückung. DELAY 0.0–2725.0 ms Verzögerungszeit.
Seite 261 Anhang A: Parameterübersichten FREEZE Einfache Sampling-Funktion (1 Ein- & 1 Ausgang). Parameter Einstellbereich Beschreibung MANUAL bedeutet, dass die Aufnahme mit dem REC- und PLAY-Button gestartet werden muss. INPUT heißt, dass die REC MODE MANUAL, INPUT Aufnahme durch das Eingangssignal gestartet wird (nach- dem man mit dem REC-Button die Aufnahmebereitschaft aktiviert hat).
Seite 262 Effektparameter REVERB 5.1 Halleffekt für 5.1 Surround-Anwendungen (1 Eingang, 6 Ausgänge) mit Surround-Pano- rama. Parameter Einstellbereich Beschreibung REV TIME 0.3–99.0 s Halldauer (Länge des Halleffekts). REV TYPE Hall, Room, Stage, Plate Halltyp. HI. RATIO 0.1–1.0 Dauer des hochfrequenten Hallanteils. DIFF. 0.0–1.0 Links/Rechts-Verteilung (Breite) des Halls.
Seite 263 Anhang A: Parameterübersichten AUTO PAN 5.1 Auto Pan-Effekt für 5.1 Surround-Anwendungen (6 Ein- & 6 Ausgänge). Die für OFFSET eingestellte Pan-Position kann mit dem RESET-Button aufgerufen werden. Parameter Einstellbereich Beschreibung Bei Anwahl von „OFF” muss der Effekt mit dem TRIGGER- Button gestartet werden.
Seite 264 Effektparameter FLANGE 5.1 Flanger-Effekt für 5.1 Surround-Anwendungen (6 Ein- & 6 Ausgänge). Parameter Einstellbereich Beschreibung FREQ. 0.05–40.00 Hz Modulationsgeschwindigkeit. DEPTH 0–100% Modulationsintensität. MOD. DLY 0.0–400.0 ms Verzögerungszeit der Modulation. Rückkopplungsintensität („+” Werte für normale Rück- FB. GAIN –99–+99% kopplung, „–” Werte für umgekehrte Phase). WAVE Sine, Tri Wellenform der Modulation.
Seite 265 Anhang A: Parameterübersichten M-BAND DYNA 3-Band-Dynamikprozessor mit separaten Pegel- und Reduktionsanzeigen für die drei Bän- der (2 Ein- & 2 Ausgänge). Parameter Einstellbereich Beschreibung LOW GAIN –96–+12.0 dB Pegel des Bassbandes. MID GAIN –96–+12.0 dB Pegel des Mittenbandes. HI. GAIN –96–+12.0 dB Pegel des Höhenbandes.
Seite 266 Effektparameter COMP 5.1 Kompressor für 5.1 Surround-Anwendungen (6 Ein- & 6 Ausgänge) mit separater Solo- Schaltung für jedes Band und Pegelreduktionsanzeige für Links/Rechts (L+R), Surround Links/Rechts (LS+RS), Mitte (C) oder den LFE-Kanal. Parameter Einstellbereich Beschreibung LOW GAIN –96–+12.0 dB Pegel des Bassbandes. MID GAIN –96–+12.0 dB Pegel des Mittenbandes.
Seite 267 Anhang A: Parameterübersichten COMPAND 5.1 Compander für 5.1 Surround-Anwendungen (6 Ein- & 6 Ausgänge) mit separater Solo- Schaltung für jedes Band und Pegelreduktionsanzeige für Links/Rechts (L+R), Surround Links/Rechts (LS+RS), Mitte (C) oder den LFE-Kanal. Parameter Einstellbereich Beschreibung LOW GAIN –96–+12.0 dB Pegel des Bassbandes.
Seite 268: Eq-Werksprogramme
EQ-Werksprogramme EQ-Werksprogramme Parameter Name L-MID H-MID HIGH PEAKING PEAKING PEAKING H.SHELF +3.5 dB –3.5 dB 0.0 dB +4.0 dB Bass Drum 1 100 Hz 265 Hz 1.06 kHz 5.30 kHz — PEAKING PEAKING PEAKING +8.0 dB –7.0 dB +6.0 dB Bass Drum 2 80 Hz 400 Hz...
Seite 269 Anhang A: Parameterübersichten Parameter Name L-MID H-MID HIGH PEAKING PEAKING PEAKING H.SHELF +3.5 dB +8.5 dB 0.0 dB 0.0 dB Syn. Bass 1 85 Hz 950 Hz 4.00 kHz 12.5 kHz — PEAKING PEAKING PEAKING H.SHELF +2.5 dB 0.0 dB +1.5 dB 0.0 dB Syn.
Seite 270 EQ-Werksprogramme Parameter Name L-MID H-MID HIGH L.SHELF PEAKING PEAKING PEAKING –0.5 dB 0.0 dB 0.0 dB +2.0 dB A. G. Arpeg. 1 224 Hz 1.00 kHz 4.00 kHz 6.70 kHz — 0.12 L.SHELF PEAKING PEAKING H.SHELF 0.0 dB –5.5 dB 0.0 dB +4.0 dB A.
Seite 271 Anhang A: Parameterübersichten Parameter Name L-MID H-MID HIGH PEAKING PEAKING PEAKING PEAKING +3.5 dB –10.0 dB +3.5 dB 0.0 dB Bass Drum 3 118 Hz 315 Hz 4.25 kHz 20.0 kHz L.SHELF PEAKING PEAKING PEAKING 0.0 dB +2.0 dB +3.5 dB 0.0 dB Snare Drum 3 224 Hz...
Seite 272: Gate-Werksprogramme (Fs= 44.1 Khz)
Gate-Werksprogramme (fs= 44.1 kHz) Gate-Werksprogramme (fs= 44.1 kHz) Name Parameter Wert Threshold (dB) –26 Range (dB) –56 Gate GATE Attack (ms) Hold (ms) 2.56 Decay (ms) Threshold (dB) –19 Range (dB) –22 Ducking DUCKING Attack (ms) Hold (ms) 1.20 S Decay (ms) 6.32 S Threshold (dB)
Seite 273 Anhang A: Parameterübersichten Name Parameter Wert Threshold (dB) –24 Ratio ( :1) Attack (ms) A. Dr. BD COMP Out gain (dB) Knee Release (ms) Threshold (dB) –11 Ratio ( :1) Attack (ms) A. Dr. BD COMPAND-H Out gain (dB) –1.5 Width (dB) Release (ms) Threshold (dB)
Seite 274 Kompressor-Werksprogramme (fs= 44.1 kHz) Name Parameter Wert Threshold (dB) –12 Ratio ( :1) Attack (ms) E. B. Slap COMP Out gain (dB) Knee hard Release (ms) Threshold (dB) –10 Ratio ( :1) Attack (ms) Syn. Bass COMP Out gain (dB) Knee hard Release (ms)
Seite 275 Anhang A: Parameterübersichten Name Parameter Wert Threshold (dB) –17 Ratio ( :1) Attack (ms) Strings3 COMP Out gain (dB) Knee Release (ms) Threshold (dB) –18 Ratio ( :1) Attack (ms) BrassSection COMP Out gain (dB) Knee Release (ms) Threshold (dB) –13 Ratio ( :1) Attack (ms)
Seite 276 Kompressor-Werksprogramme (fs= 44.1 kHz) Name Parameter Wert Threshold (dB) –8 Ratio ( :1) Attack (ms) Solo Vocal2 COMP Out gain (dB) Knee Release (ms) Threshold (dB) –9 Ratio ( :1) Attack (ms) Chorus COMP Out gain (dB) Knee Release (ms) Threshold (dB) –33 Ratio ( :1)
Seite 277: Anhang B: Spezifikationen
Anhang B: Spezifikationen Anhang B: Speziﬁkationen Allgemeine Speziﬁkationen Anzahl der Szenenspeicher Intern 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz Sampling-Frequenz Normale Frequenz: 44.1 kHz–10% bis 48 kHz+6% Extern Doppelte Frequenz: 88.2 kHz–10% bis 96 kHz+6% Weniger als 2.0 ms, CH INPUT zu STEREO OUT (fs=48 kHz) Signalverzögerung Weniger als 1.1 ms, CH INPUT zu STEREO OUT (fs=96 kHz) Berührungsempﬁndliche 100 mm-Fader (motorisiert) ×...
Seite 278: Allgemeine Spezifikationen
Allgemeine Spezifikationen Digital-Eingänge An/aus (max. Wandlung Ein- zu Ausgangsfrequenz= 1:3 & 3:1) (2TR IN DIGITAL 1–3) Eingangs-Routing — Phase Normal/gedreht An/aus Gate-Typen Key In: Gruppe von 12 Kanälen (1–12, 13–24, 25–36, 37–48, 49–56/ AUX1–8 An/aus Comp-Typen Key In: Self (Eingangssignal)/Stereo Link Pre-EQ /Pre-Fader/Post-Fader Abschwächung –96.0 bis +12.0 dB (0,1dB-Schritte)
Seite 279 Anhang B: Spezifikationen An/aus Dither Wortbreite (Auﬂösung) 16, 20, 24 Bit 2TR OUT DIGITAL 1–3 Ausgangs- STEREO, BUS1–8, AUX 1–8, DIRECT OUT 1–56, INSERT OUT, CONT- zuordnung ROL ROOM Install. Platinen Optionale Digital-Schnittstellenplatinen (Serien: MY8, MY4) Ausgangs- SURROUND MONITOR, STEREO, BUS1–8, AUX1–8, DIRECT OUT Routing Platinenausgänge (SLOT 1–4) 1–56, INSERT OUT (CH1–56, BUS1–8, AUX1–8, STEREO)
Seite 280 Allgemeine Spezifikationen Mute An/aus Solo An/aus Quelle BUS1–8, SLOT 1–4 Monitor zu C-R An/aus Oszillator Rosa Rauschen/500-2 kHz/1 kHz/50 Hz SURROUND MONITOR Monitor Matrix 5.1→5.1, 5.1→3-1, 5.1→ST, 3.1→3.1, 3.1→ST Bass Manage- 5 Presets ment ATT (–12.0 dB bis 12 dB 0,1dB-Schritte), Delay (0–30.0 msec, Monitor Align 0,02 msec-Schritte) Bypass...
Seite 281 Anhang B: Spezifikationen Gate-Parameter Threshold –54 dB bis 0 dB (0,1dB-Schritte) Range –70 dB bis 0 dB (1 dB-Schritte) Attack 0 ms–120 ms (1 ms-Schritte) 0.02 ms–1.96 s (216 Möglichkeiten) @ 48 kHz 0.02 ms–2.13 s (216 Möglichkeiten) @ 44.1 kHz Hold Gate 0.01 ms–981 ms (216 Möglichkeiten) @ 96 kHz...
Seite 282: Bedienelemente
Bedienelemente Threshold –54 dB bis 0 dB (0,1dB-Schritte) Ratio (x:1) x=1, 1.1, 1.3, 1.5, 1.7, 2, 2.5, 3, 3.5, 4, 5, 6, 8, 10, 20 (15 Möglichkeiten) Out Gain –18 dB bis 0 dB (0,1dB-Schritte) Width 1 dB–90 dB (1 dB-Schritte) Compander H Attack 0–120 ms (1 ms-Schritte)
Seite 283 Anhang B: Spezifikationen DISPLAY-Taster ROUTING Taster: 1, 2, 3, 4, 5, 6, 7, 8, STEREO, DIRECT, FOLLOW PAN (+ Diode) DISPLAY ACCESS PHASE/INSERT-, DELAY-Taster DISPLAY-Taster, GATE /COMP DYNAMICS GATE ON-, COMP ON-Taster (+ Diode) Parameterregler x 5 DISPLAY-Taster SELECTED CHANNEL-Sektion Taster: L, R, LINK, GRAB, EFFECT (+ Diode) PAN/SURROUND Pan-Regler...
Seite 284: Anzeigen
Anzeigen Anzeigen Analoge Ebene PEAK-Dioden INPUT 1–24 SIGNAL-Dioden INPUT 1–24 Digitale Ebene 320 × 240 Punkte, graﬁsches LC-Display (mit Kontrastregler) DISPLAY CONTROL-Sektion DISPLAY DYNAMICS Dioden GATE, COMP x2 PAN/SURROUND Dioden für die Anzeige der Stereoposition x10 SELECTED CHANNEL-Sektion Dioden: FREQUENCY, Q 2 × 4 dB, Hz, kHz 3 ×...
Seite 285: Spezifikationen Der Analog-Eingänge
Anhang B: Spezifikationen Speziﬁkationen der Analog-Eingänge Eingangsegel Tatsächliche Anschluss PAD GAIN Anschlusstyp Max. vor Lastimpedanz Nennwert Nennwert Empf. Verzerrung A: XLR-3-31 –60 –70 dB –60 dB –46 dB (0.245 mV) (0.775 mV) (3.88 mV) 50–600 Ω (symmetrisch) Mikrofon B: Klinkenbuchse (TRS) –26 dB –16 dB –2 dB...
Seite 286: Spezifikationen Der Digital-Eingänge
Spezifikationen der Digital-Eingänge Speziﬁkationen der Digital-Eingänge Anschluss Format Wortbreite Pegel Anschlusstyp AES/EBU 24 Bit RS422 XLR-3-31 (symmetrisch) 0.5 Vpp/75 Ω RCA/Cinch 2TR IN DIGITAL IEC-60958 24 Bit 0.5 Vpp/75 Ω RCA/Cinch IEC-60958 24 Bit CASCADE IN — — RS422 D-SUB Half Pitch, 68P (weiblich) 1.
Seite 287: Spezifikationen Der Platinenschächte (Slots 1-4)
Anhang B: Spezifikationen Speziﬁkationen der Platinenschächte (Slots 1–4) An jeden SLOT kann eine Digital-Schnittstellenplatine angeschlossen werden. Aber nur SLOT 1 weist eine serielle Schnittstelle auf. Anzahl simultan ver- Platine Format Erkannt Eingänge Ausgänge wendbarer Platinen MY8-AT ADAT 8 (frei zuweisbar) MY8-TD TASCAM 8 (frei zuweisbar)
Seite 288: Stiftbelegungen
Stiftbelegungen Stiftbelegungen CASCADE IN CASCADE OUT Stift Signal Stift Signal Stift Signal Stift Signal 35 GND 35 GND INPUT 1-2(+) 36 INPUT 1-2(–) OUTPUT 1-2(+) 36 OUTPUT 1-2(–) INPUT 3-4(+) 37 INPUT 3-4(–) OUTPUT 3-4(+) 37 OUTPUT 3-4(–) INPUT 5-6(+) 38 INPUT 5-6(–) OUTPUT 5-6(+) 38 OUTPUT 5-6(–)
Seite 289: Abmessungen
Anhang B: Spezifikationen Abmessungen 697 mm Änderungen der technischen Daten und des Designs ohne Vorankündigung jederzeit vor- behalten. Für das europäische Modell: Kunden-/Benutzerinformation nach EN55103-1 und EN55103-2. Einschaltstrom: 70A Entspricht den Umweltschutzbestimmungen: E1, E2, E3 und E4 02R96—Bedienungsanleitung...
Seite 290: Anhang C: Midi
Zuordnungen der Szenenspeicher zu den MIDI-Programmnummern Anhang C: MIDI Zuordnungen der Szenenspeicher zu den MIDI-Programmnummern Programm- Szene ab Neuzu- Programm- Szene ab Neuzu- Programm- Szene ab Neuzu- nummer Werk ordnung nummer Werk ordnung nummer Werk ordnung — — — — —...
Seite 291: Werkszuordnungen Der Parameter Zu Den Cc-Nummern
Anhang C: MIDI Werkszuordnungen der Parameter zu den CC-Nummern High High FADER L CHANNEL INPUT28 NO ASSIGN FADER L CHANNEL INPUT29 FADER H CHANNEL INPUT1 FADER L CHANNEL INPUT30 FADER H CHANNEL INPUT2 FADER L CHANNEL INPUT31 FADER H CHANNEL INPUT3 CHANNEL INPUT1...
Seite 292: Midi-Datenformat
MIDI-Datenformat MIDI-Datenformat 1. CHANNEL MESSAGE 4.2.2 PARAMETER CHANGE Command rx/tx function Command rx/tx function F0 43 1n 3E 0B PARAMETER rx/tx 02R96-speciﬁc parameter 8n NOTE OFF Control the internal effects CHANGE change 9n NOTE ON Control the internal effects F0 43 3n 3E 0B PARAMETER rx/tx 02R96-speciﬁc parameter Bn CONTROL CHANGE...
Seite 293 Anhang C: MIDI If [TABLE] is selected 8. CONTINUE (FB) Control change Reception STATUS 1011nnnn Bn This message is received if the automix TIME REFERENCE setting is MIDI Control number (0-95, 102-119) DATA 0ccccccc cc CLOCK, and will cause automix to start from the current song position. In Control value (0-127) 0vvvvvvv vv actuality, automix will start when the next TIMING CLOCK is received af-...
Seite 294 Program change table. d[0~6]: actual data System exclusive message STATUS 11110000 F0 b[0~7]: bulk data Manufacture's ID number (YAMAHA) ID No. 01000011 43 b[0] = 0; n=0-15 (Device number=MIDI Channel) SUB STATUS 0000nnnn 0n for( I=0; I<7; I++){ Universal bulk dump FORMAT No.
Seite 295: User Define Plug-In Bulk Dump Format
The second and third bytes of the DATA NAME indicate the bank num- System exclusive message STATUS 11110000 F0 ber. Manufacture's ID number (YAMAHA) ID No. 01000011 43 Be aware that the state of the transmission destination will (in some cases) n=0-15 (Device number=MIDI Channel) SUB STATUS 0010nnnn 2n change if the same bank is being used.
Seite 296 12.2.11 Control change table bulk dump format 0ddddddd de System exclusive message STATUS 11110000 F0 ee=(Invert('L'+...+de)+1)&0x7F CHECK SUM 0eeeeeee ee Manufacture's ID number (YAMAHA) ID No. 01000011 43 End of exclusive 11110111 F7 n=0-15 (Device number=MIDI Channel) SUB STATUS 0000nnnn 0n Universal bulk dump FORMAT No.
Seite 297 00111000 38 For reception by the 02R96, only the user area is valid. (4-127, 256-) 01000011 43 System exclusive message 00110101 35 STATUS 11110000 Manufacture's ID number (YAMAHA) 00110100 34 ID No. 01000011 n=0-15 (Device number=MIDI DATA NAME 01010001 51...
Seite 298 LIB. No. H 0bbbbbbb bh 256-259(Effect1-4 current) System exclusive message STATUS 11110000 F0 LIB. No. L 0bbbbbbb bl Manufacture's ID number (YAMAHA) ID No. 01000011 43 total block number(minimum number BLOCK INFO. 0ttttttt tt n=0-15 (Device number=MIDI Channel) is 0)
Seite 299 For reception by the 02R96, only the user area is valid. (1-32, 256) data) System exclusive message STATUS 11110000 F0 0bbbbbbb bl Manufacture's ID number (YAMAHA) ID No. 01000011 43 total block number(minimum number BLOCK INFO. 0ttttttt tt is 0)
Seite 300 0:Library no.0 - 32:Library no.32, 256:current data 00110100 34 System exclusive message STATUS 11110000 F0 DATA NAME 01000001 41 Manufacture's ID number (YAMAHA) ID No. 01000011 43 0-3 (SLOT1-4) 0mmmmmmm mm n=0-15 (Device number=MIDI Channel) SUB STATUS 0010nnnn 2n 0mmmmmmm ml Universal bulk dump FORMAT No.
Seite 301 ADDRESS 00000010 02 System exclusive message STATUS 11110000 F0 Element No. 0eeeeeee ee Manufacture's ID number (YAMAHA) ID No. 01000011 43 (If ‘ee’ is 0, ‘ee’ is expanded to two n=0-15 (Device number=MIDI Channel) SUB STATUS 0011nnnn 3n bytes) MODEL ID (digital mixer)
Seite 302 0-513, 16383 tx/rx System exclusive message STATUS 11110000 F0 EFF LIB STORE 0x24 53-128 0-7, 16383 tx/rx Manufacture's ID number (YAMAHA) ID No. 01000011 43 CHANNEL LIB STORE 0x26 3-128 0-513, 16383 tx/rx n=0-15 (Device number=MIDI Channel) SUB STATUS 0001nnnn 1n...
Seite 303 In the case of PAIR, you must specify channels for which pair- System exclusive message STATUS 11110000 F0 ing is possible. Manufacture's ID number (YAMAHA) ID No. 01000011 43 In the case of PAIR ON with COPY, you must specify Source Channel as the copy source, and Destination Channel as the...
Seite 304 End of exclusive 11110111 F7 System exclusive message STATUS 11110000 F0 12.3.24 Parameter request (Remote Time Counter) Manufacture's ID number (YAMAHA) ID No. 01000011 43 Reception n=0-15 (Device number=MIDI Channel) SUB STATUS 0001nnnn 1n This is received if [Parameter change RX] is ON and the [Rx CH] matches...
Seite 305: Anhang D: Sonderzubehör
Anhang D: Sonderzubehör Anhang D: Sonderzubehör MB02R96 Meterleiste Installation Lösen Sie die vier Befestigungsschrauben an der Rückseite des 02R96, wo die Meterleiste angebracht werden soll. Verwenden Sie die beiliegenden 8 mm-Schrauben , um die Halterungen an der Meterleiste anzubringen (siehe nachstehende Abbildung). Bringen Sie die Meterleiste am 02R96 an und schrauben Sie zwei der 12-mm Befestigungsschrauben in die oberen Löcher, aber drehen Sie sie noch...
Seite 306 MB02R96 Meterleiste Bedienelemente der Meterleiste Kanalanzeigen Diese Anzeigen geben an, welche Kanäle derzeit optisch überwacht werden können: Die Eingangskanuale 1–24, 25–48, AUX 1-8 und Bus 1–8. INPUT METERING POSITION-Taster & -Dioden Mit dem Taster können Sie den Meter-Signalpunkt für die Einga- ngskanäle einstellen (Pre-EQ, Pre-Fader oder Post-Fader).
Seite 307: Sp02R96 Seitenteile Aus Holz
Anhang D: Sonderzubehör SP02R96 Seitenteile aus Holz Bringen Sie das linke Seitenteil wie nachstehend gezeigt an. Wiederholen Sie diesen Vorgang für das rechte Seitenteil. 02R96—Bedienungsanleitung...
Seite 308: Index
Index Index Ausgang Butterworth 121 Analog 41 Bypass 136 Digital 42 Pro Tools 175 Meter 90 Ziffern Routen 55 Ø 60 Speicher 126 Capture 161 LFE 119 Auto Cascade 50 02R 50 Pan 134 Attenuator 52 –20 dBFS 119 REC 152 COMM Link 202 Status 190 In From 52...
Seite 309 Index DAW 167 Eingang Fernbedienung Default 178 Analog 40 MIDI 138 Delay 103 Digital 42 MTR & Master 192 Effekt 134 Kanäle 60 Pro Tools 172 Lookup 252 Meter 89 FF 180 Scale 103 Routen 53 Filter 95 Delete 164 Speicher 126 Bass Management 120 Depth (Surround) 72...
Seite 310 Index High 95 Lookup 252 Mid 95 Loop 248 Kanal Higher Sample Rate 48 Löschen 163 An/aus 65 Horizontal 107 Low 95 Anwahl 35 HPF 95 Mid 95 Anwahl (Pro Tools) 182 Bass Management 120 LPF 95 Architektur 1 HUI 173 Bass Management 120 AUX 81 Ls/Ls2 118...
Seite 311 Index Out Position 161 Play 180 Balance 136 Output Plug-In 137 Solo 105 Assign 123 Editieren (Pro Tools) 186 Update Confirmation 203 Attenuator 92 Pro Tools 185 Mixdown 105 Fader Group 108 Port 138 mLAN 155 Mute 109 ID 97 MMC 195 Patch 55 ID/Port 203...
Seite 312 Index Rotate 120 Solo 104 Szene 141 Routing 53 Pro Tools 183 Archivieren (MIDI) 171 2TR 57 Safe Channel 105 Auto Update 142 Effekte 54 Setup 104 Fader 0dB 202 Vernüpfen mit Szene 144 Surround 118 Link mit Patch 144 Rs/Rs2 118 Sonderzubehör 292 MIDI-Map 169...
Seite 313 Vorgaben 201 Vorstellung 1 Vorverstärker 40 VST 193 Wandlung 45 Waveform 204 Waves 137 WC IN 43 Width 72 Wiedergabe 160 Windows 172 Wordclock 42 Wortbreite 49 Y56K 98 Yamaha USB MIDI Driver 172 Zählwerk 174 Zeitcode 155 Zoom 188 02R96—Bedienungsanleitung...
Seite 314 02R96 Blockschaltbild (Gain Reduction) (Out Meter) METER METER COMP x 16 +48V PHANTOM METER PEAK INSERT INPUT 1( . ..56) INSERT INSERT METER SIGNAL LEVEL METER GAIN 4BAND OUTPUT INPUT (Gain Reduction) SOLO STEREO L METER DELAY (1-16) METER (Out Meter) METER INSERT INSERT...
Seite 315 02R96 Pegelschaltbild Analog Digital Digital Analog Analog Digital Analog INPUT MASTER MASTER OUTPUT GAIN INSERT PHASE GATE INSERT ATT. INSERT COMP DELAY LEVEL INSERT INSERT ATT. INSERT COMP INSERT DELAY PATCH LEVEL PATCH Adder dBFS Max. CASCADE IN CASCADE OUT Input [+24dBu] Digital Clipping Level...
Seite 316: Midi Implementation Chart
YAMAHA [Digital Mixing Console-Internal Parameters] Date: 20 Mar. 2002 MIDI Implementation Chart Model: 02R96 Version: 1.0 Function... Transmitted Recognized Remarks Basic Default 1–16 1–16 Memorized Channel Changed 1–16 1–16 Default OMNI off/OMNI on Mode Messages Memorized Altered ************** Note 0–127...
Seite 317 YAMAHA CORPORATION V955250 R0 1 IP 320 Pro Audio & Digital Musical Instrument Division P.O. Box 3, Hamamatsu, 430-8651, Japan 02 04 350 AP Printed in Japan...
