Einstellen des Sum-
menpegels
1. Wählen Sie die
gewünschte Fader-
Ikone mit den CURSOR-
Tastern an.
2. Stellen Sie anschlie-
ßend mit dem Daten-
eingaberad den
gewünschten Pegel ein.

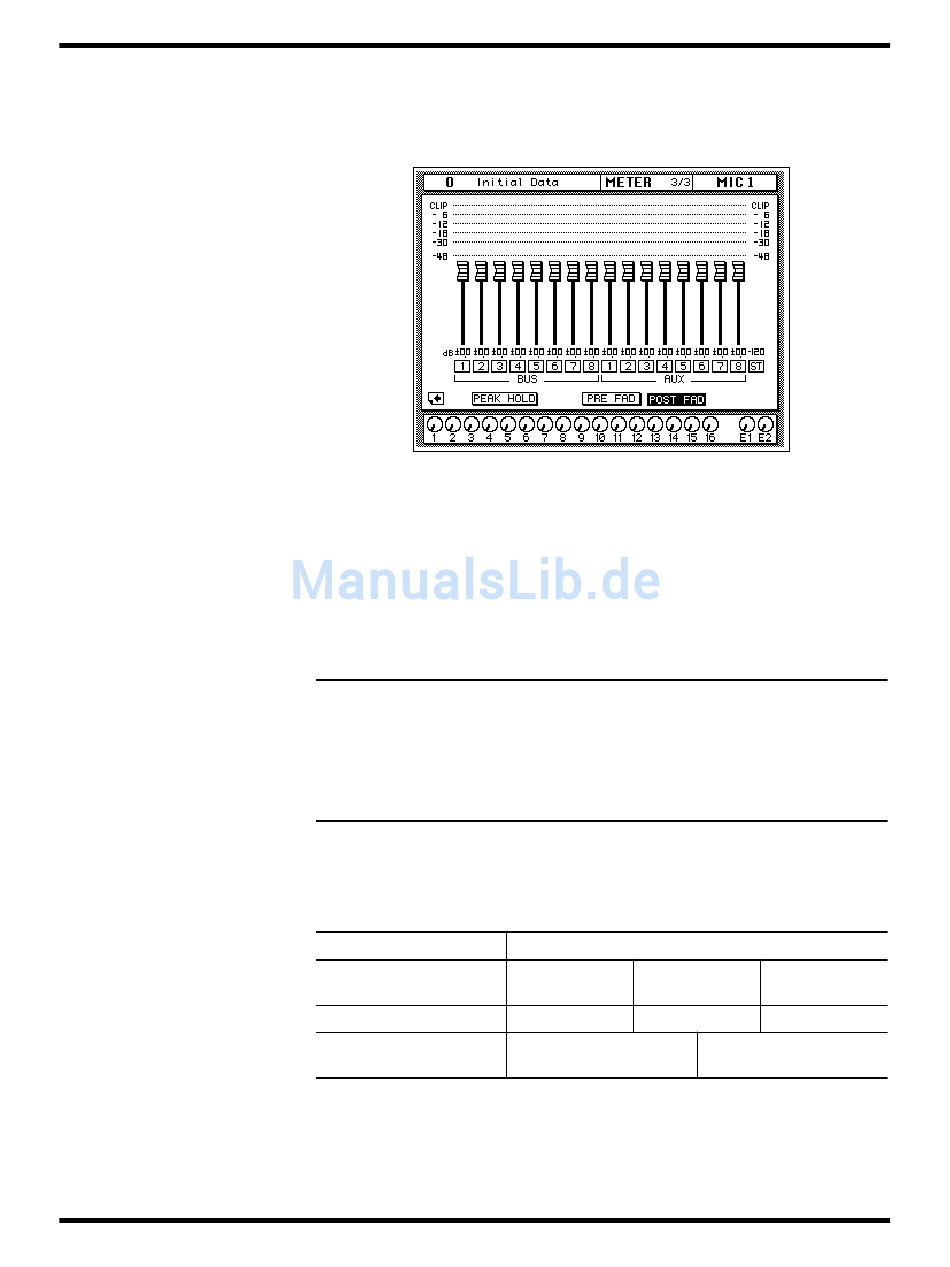

Die dritte Display-Seite enthält die Haupt- (BUS) und Effektsummen
(AUX) sowie die STEREO-Ausgangssumme nebst Fader für jede einzelne
Summe. Diese Seite erscheint, sobald einer der eben erwähnten Kanäle
angewählt wird.
Peak Hold (Pegelspitzen-Haltefunktion)
Die Peak Hold-Funktion kann auf jeder beliebigen Seite dieser Display-
Funktion ein- und ausgeschaltet werden. Wenn Sie die angezeigten Pegel-
spitzen nicht mehr brauchen, können Sie sie löschen, indem Sie die Peak
Hold-Funktion ausschalten oder andere Display-Funktion aufrufen.
Bedenken Sie jedoch, daß die Pegelspitzen der Stereosumme bei Anwahl
einer anderen Display-Seite nicht gelöscht werden.
Anmerkung: Wenn die CLIP-Marke nur in Ausnahmefällen erreicht wird, ist
das nicht weiter schlimm. Ist das jedoch häufiger der Fall, kann es zu Verzerrung
kommen. Was Sie in dem Fall tun müssen, richtet sich nach dem Verhalten der
PEAK-Diode des betreffenden Kanals: Leuchtet sie bei Erreichen der CLIP-
Marke nicht, müssen Sie den Pegel mit der Ø/ATT Display-Funktion verrin-
gern. Andernfalls müssen Sie den GAIN-Regler verwenden.
Signalpunkte für die Meter
Die Metersignale können an folgenden Stellen abgegriffen werden:
Signal
MIC/LINE 1~24
TAPE 1~16, EFF1, EFF2
BUS 1~8, AUX 1~8, STE-
REO OUT
MIXING Display-Funktionen
Anschluß
Post GAIN und
Post EQ
A/D, Pre EQ
Pre EQ Post EQ
Pre Fader
02R Bedienungsanleitung
45
Post Fader
Post Fader
Post Fader
