MIXING Display-Funktionen
1. Drücken Sie den [EQ]-
Taster, um die EQ 1/2-
Seite aufzurufen.
EQ
2. Aktivieren Sie einen
Kanal mit dessen [SEL]-
Taster.
3. Wählen Sie mit den
CURSOR-Tastern die
ON-Ikone und drücken
Sie den [ENTER]-Taster,
um die Entzerrung zu-
oder abzuschalten.
4. Führen Sie den Cursor
zu einer Reglerikone,
z.B. "F" des HI MID-Ban-
des.
5. Stellen Sie mit dem
Dateneingaberad den
gewünschten Wert ein.
02R Bedienungsanleitung
EQ (Entzerrung)
Das 02R ist mit einer vollparametrischen Vierbandentzerrung mit ein-
stellbarer Güte, Zentralfrequenz, Anhebung/Absenkung sowie einer
ON/OFF-Funktion ausgestattet.
Es können folgende Kanäle entzerrt werden: die Eingangskanäle (MIC/
LINE 1~16 sowie LINE 17/18~23/24), die Band- und Effektrückwege
(TAPE 1~16 sowie EFF1 und EFF2) und die STEREO-Ausgabe. Im Falle
der Stereokanäle bezieht sich die Entzerrung jeweils auf beide Kanäle
eines Paares.

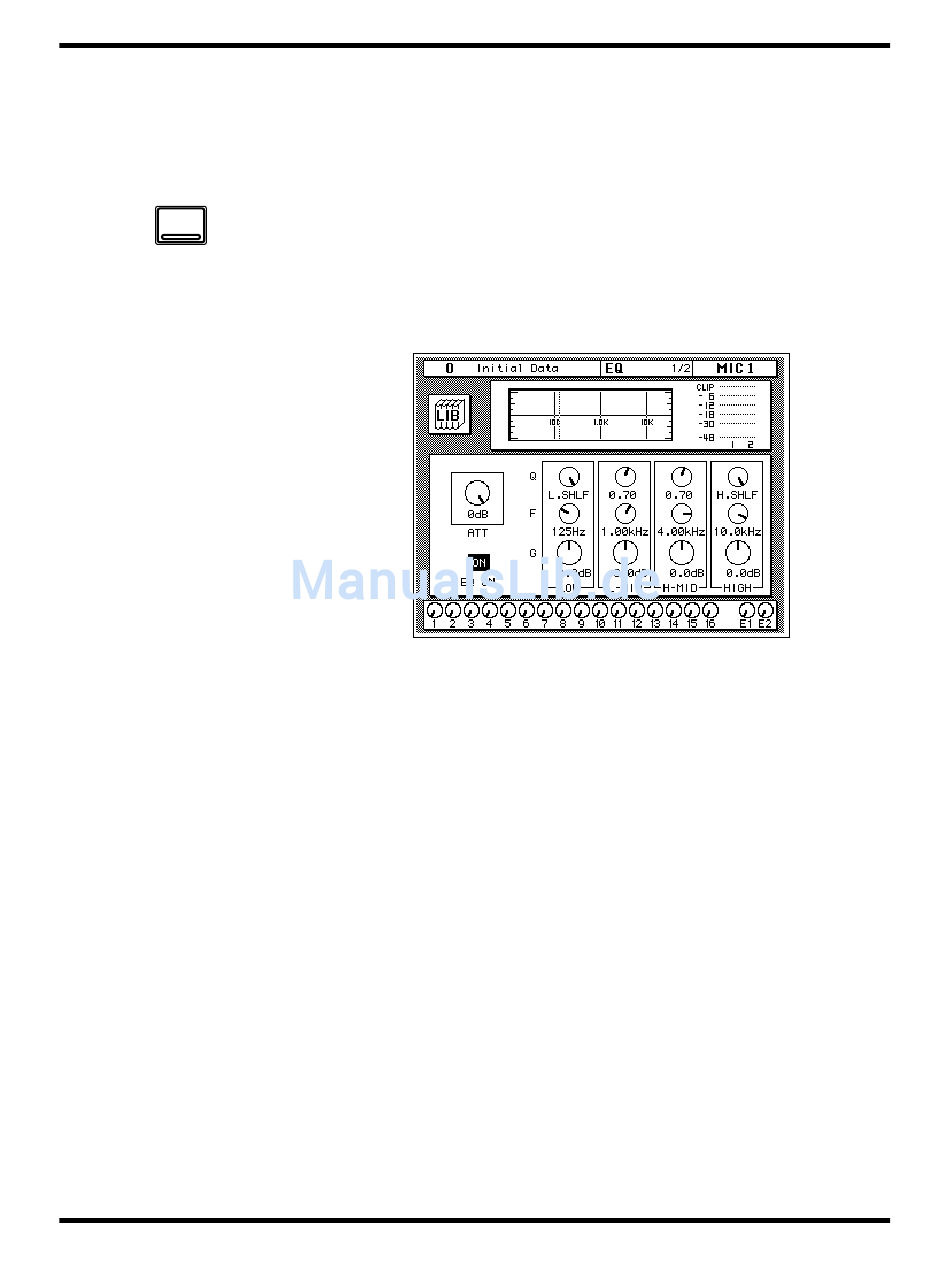

Die EQ 1/2-Seite sieht folgendermaßen aus:
Genau wie bei der VIEW Display-Funktion beziehen sich die angezeigten
Parameter jeweils ausschließlich auf den aktiven Kanal.
Im oberen Display-Teil befinden sich die LIB-Ikone (Bibliothek), die Ent-
zerrungskurve sowie ein Meter, das sich auf das aktive Kanalpaar
bezieht. Die senkrechten Strichlinien in der Grafik zeigen die Frequenz
der einzelnen Bänder an.
Im unteren Display-Teil befinden sich die Regler, mit denen Sie den akti-
ven Kanal entzerren können.
•
ATT — Der ATT-Regler dient zum Korrigieren des Kanalpegels. Hier
gilt, daß sich die ATT-Funktion der Eingangskanäle 17~24 und der zu
Stereopaaren zusammengeschalteten MIC- oder TAPE-Kanäle wie
folgt verhält: Da auf der View- und EQ-Seite nur jeweils ein ATT-Reg-
ler angezeigt wird, sind die beiden (eigentlich vorhandenen) ATT-
Funktionen miteinander verbunden und ändern sich also jeweils im
gleichen Verhältnis. Wenn der "unsichtbare" ATT-Regler (des nicht
gewählten "Partners") den Mindest- oder Höchstwert erreicht, wird
jedoch eine Warnung angezeigt. Die Dioden des PAN [L/ODD]- und
[R/EVEN]-Tasters zeigen jeweils an, welcher Kanal eines Paares der-
zeit angewählt ist.
