202 Digital-Eingänge, -Einstellungen und Zusatzfunktionen
1. Drücken Sie den
[DIGITAL I/O]-Taster, um
die DIGITAL I/O 2/5-
Seite aufzurufen.
DIGITAL
I/O
2. Führen Sie den Cursor
zur benötigten Befehlsi-
kone und ändern Sie
die Einstellung mit dem
[ENTER]-Taster.
Anmerkung: Wenn bei
Anwahl dieser Funktion
weder eine E/A-Platine noch
ein Digital-Signal vorhan-
den ist, kann die Vorgabe
nicht geändert werden.
02R Bedienungsanleitung
Anwahl des Eingangssignals (Input Signal
Select)
Das 02R bietet 24 Analog-Eingangsbuchsen: die Eingangskanäle (MIC/
LINE 1~16) sowie die Stereo-Kanäle (LINE 17/18~23/24). Das Signal
zweier Digital-Eingangspaare kann intern an die Stereokanäle angelegt
werden (2TR IN D1 an LINE 17/18 und 2TR IN D2 an LINE 19/20).
Außerdem können die Eingangskanäle (MIC/LINE 1~16) in Bandrück-
wege umgewandelt werden, so daß Sie mit dem 02R auch getrost 32
Kanäle abmischen können.

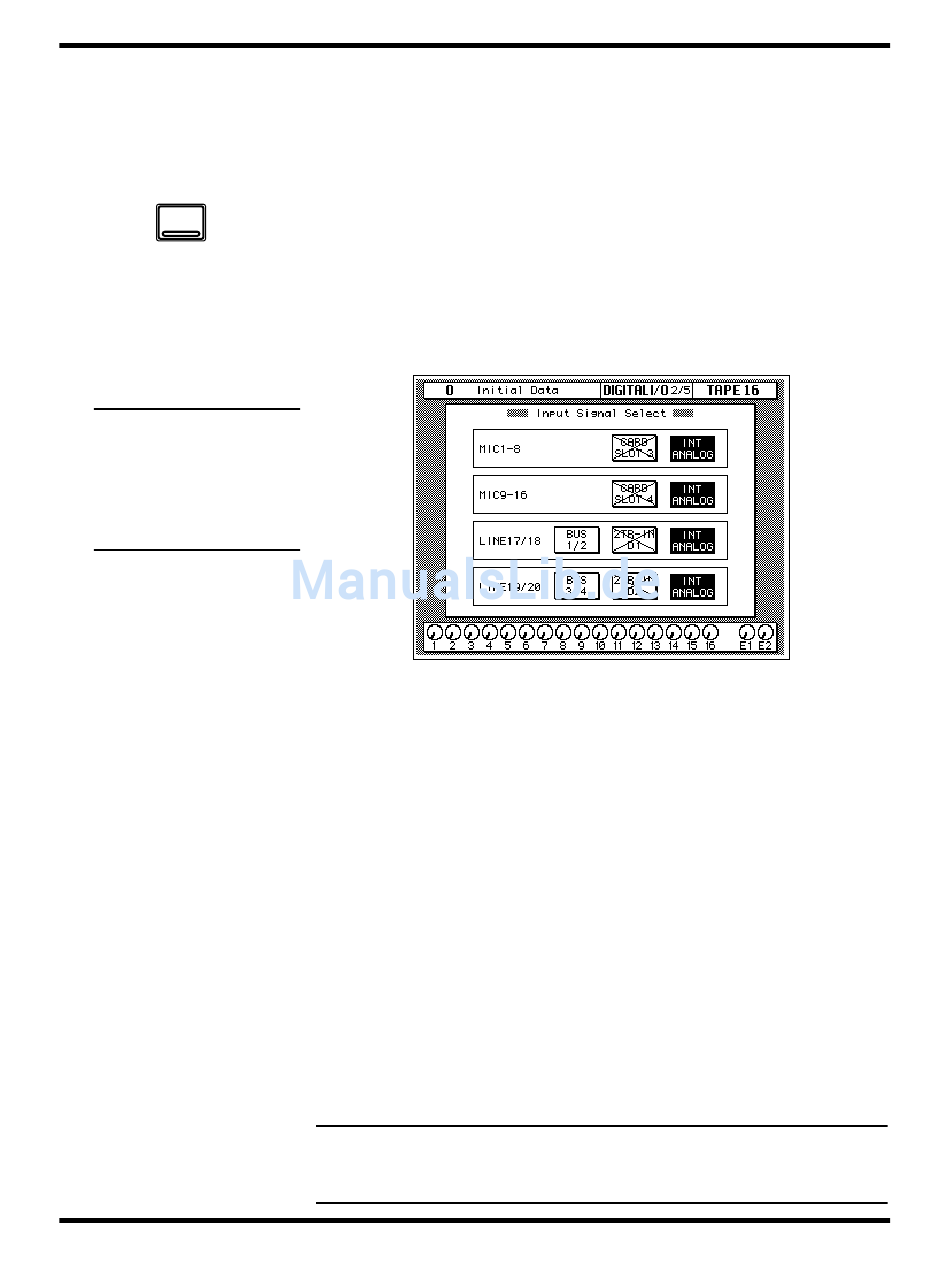

Nachstehend sehen Sie eine Abbildung der DIGITAL I/O 2/5-Seite
(Input Signal Select):
Diese Display-Seite enthält vier Felder:
Das erste Feld heißt MIC 1 - 8 (MIC/LINE 1~8). Hier können Sie "CARD
SLOT 3" oder "INT ANALOG" (Vorgabe) anwählen. Wenn Steckplatz 3
keine E/A-Platine enthält, kann "CARD SLOT 3" nicht angewählt wer-
den.
Das zweite Feld heißt MIC 9 -16 (MIC/LINE 9~16). Hier können Sie
"CARD SLOT 4" oder "INT ANALOG" (Vorgabe) anwählen. Wenn
Steckplatz 4 keine E/A-Platine enthält, kann "CARD SLOT 4" nicht ange-
wählt werden.
Das dritte Feld heißt LINE 17/18. Hier können Sie "BUS 1/2", "2TR-
IN D1" oder "INT ANALOG" (Vorgabe) wählen. Wenn an der
2TR IN DIGITAL 1-Buchse kein Digital-Signal anliegt, kann "2TR-IN D1"
nicht gewählt werden.
Das vierte Feld heißt LINE 19/20. Hier können Sie "BUS 3/4", "2TR-
IN D2" oder "INT ANALOG" (Vorgabe wählen). Wenn an der
2TR IN DIGITAL 2-Buchse kein Digital-Signal anliegt, kann "2TR-IN D2"
nicht gewählt werden.
Anmerkung: "2TR-IN D1" oder "2TR-IN D2" kann nicht als Digital-Ein-/
Ausgang gewählt werden, wenn Sie das betreffende Signal im CONTROL
ROOM-Feld angewählt haben.
