6 Anschlüsse und Bedienfeld
02R Bedienungsanleitung

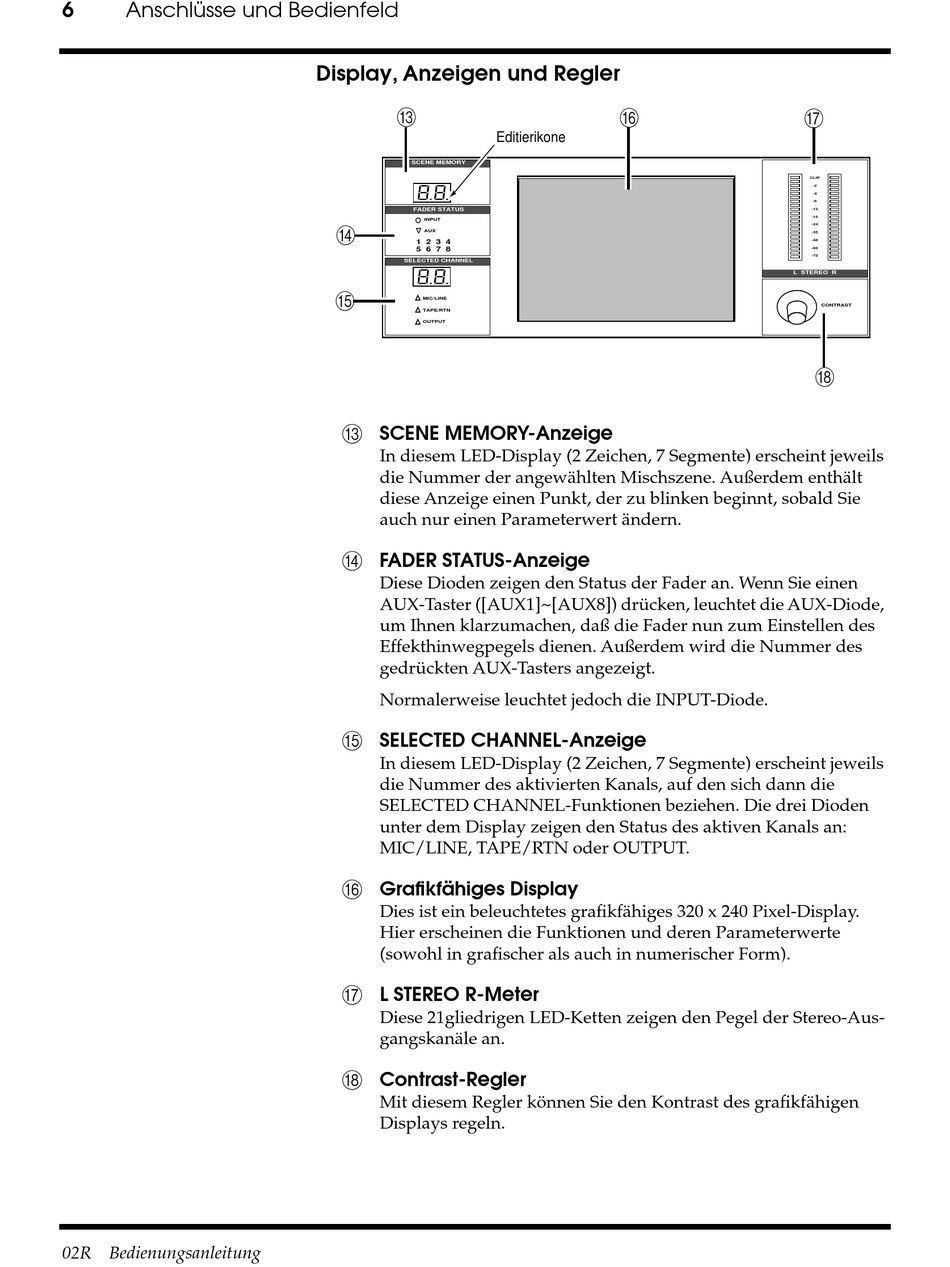

Display, Anzeigen und Regler
C
Editierikone
SCENE MEMORY
FADER STATUS
INPUT
D
AUX
1 2 3 4
5 6 7 8
SELECTED CHANNEL
E
MIC/LINE
TAPE/RTN
OUTPUT
C
SCENE MEMORY-Anzeige
In diesem LED-Display (2 Zeichen, 7 Segmente) erscheint jeweils
die Nummer der angewählten Mischszene. Außerdem enthält
diese Anzeige einen Punkt, der zu blinken beginnt, sobald Sie
auch nur einen Parameterwert ändern.
D
FADER STATUS-Anzeige
Diese Dioden zeigen den Status der Fader an. Wenn Sie einen
AUX-Taster ([AUX1]~[AUX8]) drücken, leuchtet die AUX-Diode,
um Ihnen klarzumachen, daß die Fader nun zum Einstellen des
Effekthinwegpegels dienen. Außerdem wird die Nummer des
gedrückten AUX-Tasters angezeigt.
Normalerweise leuchtet jedoch die INPUT-Diode.
E
SELECTED CHANNEL-Anzeige
In diesem LED-Display (2 Zeichen, 7 Segmente) erscheint jeweils
die Nummer des aktivierten Kanals, auf den sich dann die
SELECTED CHANNEL-Funktionen beziehen. Die drei Dioden
unter dem Display zeigen den Status des aktiven Kanals an:
MIC/LINE, TAPE/RTN oder OUTPUT.
F
Grafikfähiges Display
Dies ist ein beleuchtetes grafikfähiges 320 x 240 Pixel-Display.
Hier erscheinen die Funktionen und deren Parameterwerte
(sowohl in grafischer als auch in numerischer Form).
G
L STEREO R-Meter
Diese 21gliedrigen LED-Ketten zeigen den Pegel der Stereo-Aus-
gangskanäle an.
H
Contrast-Regler
Mit diesem Regler können Sie den Kontrast des grafikfähigen
Displays regeln.
F
L STEREO R
G
CLIP
-2
-4
-6
-12
-15
-24
-35
-48
-60
-72
CONTRAST
H
