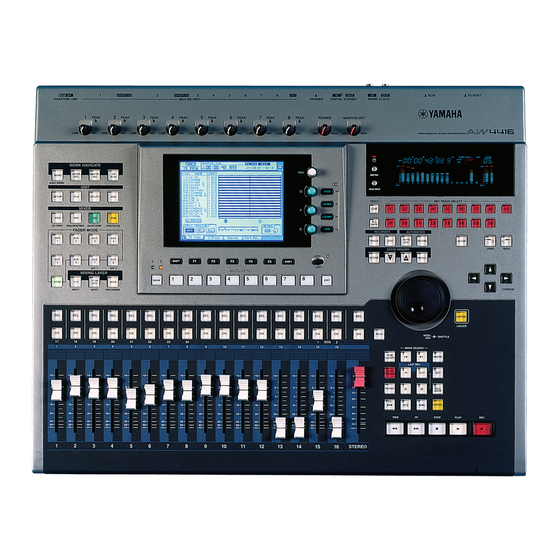

Yamaha AW4416 Referenzhandbuch

Professional audio workstation
Vorschau ausblenden Andere Handbücher für AW4416:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PROFESSIONAL AUDIO WORKSTATION
Referenzhandbuch
D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamaha AW4416

Inhaltszusammenfassung für Yamaha AW4416

  • Seite 1 PROFESSIONAL AUDIO WORKSTATION Referenzhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Shut Down-Seite ........7 Herunterfahren des AW4416 ......7 QUICK REC-Funktionsgruppe .
  • Seite 3 Prefer.1-Seite ........35 Allgemeine AW4416-Parameter (1) ..... . 35 Prefer.2-Seite .
  • Seite 4 Inhalt EQ/Att-Seite ........55 Klangregelung (EQ) und Abschwächung (ATT) .
  • Seite 5 Inhalt SAMP. PAD-Funktionsgruppe ....81 From Rgn.-Seite ........81 Auswahl einer Region für ein Sampling-Pad .
  • Seite 6 Inhalt SCENE-Funktionsgruppe ....125 Scene Mem-Seite ........125 Speichern und laden von Szenen .

  • Seite 7: Einteilung Dieses Referenzhandbuches

    Referenzhandbuch Referenzhandbuch In diesem Referenzhandbuch werden alle Funktionsgruppen und Display-Seiten der Reihe nach vorgestellt. Dieses Buch sollten Sie wie ein Lexikon verwenden, indem Sie nur jeweils die benötigten Informationen lesen oder die Display-Seite suchen, auf der sich die benötigte Funktion befindet. Einteilung dieses Referenzhandbuches Das Referenzhandbuch ist folgendermaßen aufgebaut: Funktionsgruppe...

  • Seite 8: Song-Funktionsgruppe

    Mit diesem Button kann ein neuer Song ange- SELECTED SONG NAME legt werden. Siehe auch “Kapitel 5, Aufnehmen Hier erscheint der Name des vom Cursor ange- mit dem AW4416” im Praxisbuch. zeigten Songs. Dieses Feld hat lediglich infor- mativen Wert und kann nicht geändert werden. — Referenzhandbuch...

  • Seite 9: Setting-Seite

    Die Position wird als MTC-Wert angezeigt • 30-Button...30 fps (“Non-Drop”) (Stunden/Minuten/Sekunden/Frames/Sub-Fra- • 30D-Button ..29.97 fps (“30 Drop”) mes). MEASURE-Button Die Position wird als Taktwert (Takt/Schlag/ Für die MTC-Synchronisation des AW4416 mit Clock) angezeigt. einem externen Gerät müssen Sie auf beiden dieselbe Frame-Auflösung wählen. — Referenzhandbuch...
  • Seite 10 00:00:10:00.00 Song • Änderungen des Top-Wertes beeinflussen die Zeitcode-Anzeige im Display sowie die MTC- Signale, die der AW4416 an die Außenwelt überträgt. • Die Start- und End-Position werden bei Ändern des Top-Wertes automatisch neu eingestellt. Weitere Hinweise zur Start/End-Position finden Sie unter “TRACK-Funktionsgruppe/Mark Adj.-...

  • Seite 11: Song Edit-Seite

    SONG-Funktionsgruppe Song Edit-Seite Löschen/Kopieren/Optimieren von Songs [Funktion] Hier können Sie auf der internen Fest- platte gesicherte Songs löschen, kopie- ren und optimieren. [Tastenbefehle] • [SONG]-Taste [F3] (Song Edit) • Drücken Sie die [SONG]-Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button SONG-Button...

  • Seite 12: Tempo Map-Seite

    Wenn Sie das Ereignis vor das vorige bzw. hin- ter das nächste verlegen, ändern sich die betref- Tipp fenden Schrittnummern. Laut Vorgabe trägt der AW4416 für einen neuen Song automatisch die Taktart “4/4” für Takt 1 ein. — Referenzhandbuch...

  • Seite 13: Weitere Funktionen Auf Der "Tempo Map"-Seite

    Einstellbereich lautet 20.0~300.0 und kann in noch weitere Funktionen: 0,1-Schritten geändert werden. Tipp Laut Vorgabe trägt der AW4416 für einen neuen Song automatisch den Wert “BPM= 120” für Takt 1 ein. • Das Tempo-Ereignis am Beginn von Takt 1 • [F1] (NEW) Taste kann nicht verschoben werden.

  • Seite 14: Shut Down-Seite

    Befehl durch Drücken der [ENTER]-Taste aus- führen. Wenn Sie den AW4416 ausschalten, ohne ihn vorher herunterzufahren, könnten die Daten auf der internen Festplatte beschädigt werden. Fahren Sie den AW4416 also immer mit Shut Down herunter, bevor Sie überhaupt an Aus- schalten denken. — Referenzhandbuch...

  • Seite 15: Quick Rec-Funktionsgruppe

    Führen Sie den Cursor zu diesem Button und Input select 9–16 drücken Sie die [ENTER]-Taste, um die Einstel- Den Audiospuren 1~8/9~16 können folgende lungen des AW4416 folgendermaßen zu Eingänge zugeordnet werden: ändern: • ANALOG 1–8 ..INPUT-Buchsen 1~8 • Die Mixer-Parameter (Fader, Pan, EQ usw.) der •...
  • Seite 16 QUICK REC-Funktionsgruppe Input select 1–8 Recorder- Eingangs- Eingangs- • Eingänge 1~8 zuordnung Mixer-Sektion zuordnung Recorder-Sektion • E/A-Platine, SLOT1 1~8 ×8 • E/A-Platine, SLOT2 1~8 Eingangskanäle 1~8 Spur 1~8 ×8 Spur 9~16 Eingangskanäle 9~16 • Eingänge 1~8 • E/A-Platine, SLOT1 1~8 •...

  • Seite 17: Mastering-Funktionsgruppe

    MASTERING-Funktionsgruppe Write CD-Seite Brennen einer Audio-CD mit einem CD-RW-Laufwerk [Funktion] Hier können Sie die Stereospur eines oder mehrerer Songs auf eine CD-R/RW brennen. Diese enthält dann Audiodaten. [Tastenbefehle] [MASTERING]-Taste [Mit der Maus] M-Button MAST-Button [Parameter] DRIVE TRACK AT ONCE-Button Wählen Sie hier die SCSI-Nummer des internen DISC AT ONCE-Button oder eines externen CD-RW-Laufwerks.
  • Seite 18 CD-R/RW starten. SONG NAME/SIZE/COPY Tipp Hier erscheinen der Name, der Datenumfang • Der AW4416 bietet eine TEST-Funktion, mit der Stereospur und der Protect-Status der Songs, der man die Datenübertragung vor dem eigent- die bereits eine bespielte Stereospur enthalten. lichen Brennen des Rohlings trocken üben Führen Sie den Cursor hierher und wählen Sie...

  • Seite 19: Cd Play-Funktionsgruppe

    Wählen Sie hier die SCSI-Nummer des internen • Solange der CD PLAY MODE-Button 2 aktiv oder eines externen CD-RW-Laufwerks. ist, sind alle Bedientasten des AW4416, mit Ausnahme der [CURSOR]-Tasten, des [DATA/ CD PLAY MODE-Taste JOG]-Rades, der [ENTER]-Taste und des Trans- Mit diesem Button kann die CD Play-Funktion portfeldes nicht belegt.

  • Seite 20: Weitere Funktionen Auf Der "Cd Play"-Seite

    CD PLAY-Funktionsgruppe Titelübersicht Weitere Funktionen auf der Hier werden die Nummern der CD-Titel “CD Play”-Seite (TRACK-Feld) und ihr Spieldauer (TIME-Feld) Wenn Sie auf der “CD Play”-Seite [SHIFT] gedrückt angezeigt. Der momentan gewählte Titel wird halten, haben Sie mit [F1] und [F2] Zugriff auf fol- invertiert dargestellt.

  • Seite 21: Set Up-Funktionsgruppe

    SET UP-Funktionsgruppe Patch IN-Seite Zuordnung der Eingänge zu den Kanälen/Spuren [Funktion] Hier können Sie den Eingangskanä- len 1~24, den Return-Kanälen 1 & 2 sowie den Recorder-Spuren 1~16 die gewählten Eingänge zuordnen. [Tastenbefehle] (*1) • [SETUP]-Taste [F1] (Patch IN) • Drücken Sie die [SETUP]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 22: Weitere Funktionen Auf Der "Patch In"-Seite

    SET UP-Funktionsgruppe RECORDER TRACK INPUT ASSIGN Weitere Funktionen auf der Hier können Sie den Recorder-Spuren 1~16 die “Patch IN”-Seite benötigten Signale zuordnen. Es stehen fol- Wenn Sie auf der “Patch IN”-Seite [SHIFT] gedrückt gende Signalquellen zur Auswahl: halten, haben Sie mit der [F1]-Taste Zugriff auf fol- Recorder-Eingänge 1~16 gende Funktion: Display...

  • Seite 23: Patch Out-Seite

    SET UP-Funktionsgruppe Patch OUT-Seite Signalzuordnung für die Ausgänge [Funktion] Hier können Sie den Buchsen OMNI OUT, STEREO OUT, DIGITAL STEREO OUT sowie den Ausgängen der E/A- Platinen die gewünschten Signale zuordnen. [Tastenbefehle] (*1) • [SETUP]-Taste [F2] (Patch OUT) • Drücken Sie die [SETUP]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 24: Weitere Funktionen Auf Der "Patch Out"-Seite

    SET UP-Funktionsgruppe Weitere Funktionen auf der OPTION I/O SLOT OUT ASSIGN Hier wählen Sie die Signale, die über die Aus- “Patch OUT”-Seite gangssektion der E/A-Platinen im OPTION I/O- Wenn Sie auf der “Patch OUT”-Seite [SHIFT] Slot 1 oder 2 ausgegeben werden. gedrückt halten, haben Sie mit der [F1]-Taste Zugriff auf folgende Funktion: Display...

  • Seite 25: Patch Lib-Seite

    SET UP-Funktionsgruppe Patch Lib-Seite Speichern und Aufrufen von “Patch”-Einstellungen [Funktion] Hier können Sie die “Patch IN”/“Patch OUT”-Einstellungen in einem Patch-Spei- cher ablegen bzw. zuvor gespeicherte Zuordnungen wieder laden. [Tastenbefehle] (*1) • [SETUP]-Taste [F3] (Patch Lib) • Drücken Sie die [SETUP]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 26: Weitere Funktionen Auf Der "Patch Lib"-Seite

    SET UP-Funktionsgruppe Speichern der Patch-Einstellun- • Speicher “0” kann nur geladen, aber nicht überschrieben werden (ROM). Sichern Sie Ihre [Verfahren] eigenen Einstellungen in Patch-Speicher 1~20. • Beim Ausführen der Store-Funktion werden die 1. Rufen Sie die “Patch Lib”-Seite der SET Ein-/Ausgangszuordnungen des gewählten UP-Funktionsgruppe auf.

  • Seite 27: D.in Setup-Seite

    WORD CLOCK SOURCE • Buttons mit einem “X” bedeuten, dass an dem Wählen Sie hier den Wordclock-Taktgeber, zu betreffenden Slot/Anschluss derzeit kein Digi- dem der AW4416 synchron laufen soll. tal-Signal mit Wordclock-Informationen anliegt. SLOT 1 1/2~7/8 • Buttons mit einem “/” bedeuten, dass an dem...

  • Seite 28: Weitere Funktionen Auf Der "D.in Setup"-Seite

    Sie dafür sorgen, dass die Sampling- Frequenz des aktuellen Songs jener des emp- fangenen Digital-Signals entspricht. Wenn der AW4416 z.B. mit einem 48 kHz-Signal syn- chronisiert wird, während Sie einen 44.1 kHz- Song gewählt haben, ändert sich die Tonhöhe, sobald Sie als Taktgeber wieder “INT”...

  • Seite 29: Monitor-Seite

    SET UP-Funktionsgruppe Monitor-Seite Überwachung der digitalen Eingangssignale [Funktion] Hier können Sie sich die “technischen Daten” jener Digital-Signale anschauen, die an der DIGITAL STEREO IN-Buchse oder den Eingängen der E/A-Platinen in Slot 1 & 2 anliegen. [Tastenbefehle] (*1) • [SETUP]-Taste [F5] (Monitor) •...

  • Seite 30: Weitere Funktionen Auf Der "Monitor"-Seite

    SET UP-Funktionsgruppe CATEGORY Weitere Funktionen auf der Hier wird die Kategorie des Digital-Eingangssi- “Monitor”-Seite gnals angezeigt. Wenn Sie auf der “Monitor”-Seite [SHIFT] gedrückt Display Bedeutung halten, haben Sie mit der [F1]-Taste Zugriff auf fol- gende Funktion: Allgemeine Verwendung Optisches Lasergerät (z.B. LASER OPTICAL CD-Player) D/D-Wandler oder Signal-...

  • Seite 31: Dither Out-Seite

    SET UP-Funktionsgruppe Dither Out-Seite Dither-Einstellung und Wortbreite der Digital-Ausgänge [Funktion] Hiermit können Sie die Dither-Funktion der ver- schiedenen Digital-Ausgänge einstellen, ein-/ ausschalten und die Wortbreite (Anzahl der Bits) wählen. [Tastenbefehle] (*1) • [SETUP]-Taste [F1] (Dither Out) • Drücken Sie die [SETUP]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 32: Dither Trk-Seite

    SET UP-Funktionsgruppe Dither TRK-Seite Dither-Einstellung und Wortbreite der Recorder-Spuren [Funktion] Hiermit können Sie die Dither-Funktion der Recorder-Spuren 1~16 ein-/ausschal- ten und die Wortbreite (Anzahl der Bits) einstellen. [Tastenbefehle] (*1) • [SETUP]-Taste [F2] (Dither TRK) • Drücken Sie die [SETUP]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 33: Solo Setup-Seite

    SET UP-Funktionsgruppe Solo Setup-Seite Einstellen der Solo-Parameter [Funktion] Hier können die Parameter der Solo- Funktion eingestellt werden. [Tastenbefehle] (*1) • [SETUP]-Taste [F3] (Solo Setup) • Drücken Sie die [SETUP]-Taste so oft, bis die Display-Seite rechts erscheint. *1. Die Register der SET UP-Funktions- gruppe sind in zwei Gruppen unter- teilt.

  • Seite 34: Weitere Funktionen Auf Der "Solo Setup"-Seite

    SET UP-Funktionsgruppe Weitere Funktionen auf der “Solo SEL MODE (Select Mode) In diesem Feld bestimmen Sie, wieviele Signale Setup”-Seite man gleichzeitig solo schalten kann. Wenn Sie auf der “Solo Setup”-Seite [SHIFT] LAST SOLO gedrückt halten, haben Sie mit der [F1]-Taste Bei Aktivieren der Solo-Funktion hören Sie nur Zugriff auf folgende Funktion: den Kanal, dessen [ON]-Taste Sie zuletzt...

  • Seite 35: File-Funktionsgruppe

    FILE-Funktionsgruppe Backup-Seite Archivieren von Songs [Funktion] Hiermit können auf der internen Festplatte gesicherte Songs auf einem SCSI-Datenträger archiviert werden (z.B. mit dem internen CD-RW-Laufwerk, einem exter- nen MO-Laufwerk usw.). [Tastenbefehle] • [FILE]-Taste [F1] (Backup) • Drücken Sie die [FILE]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 36: Weitere Funktionen Auf Der "Bakkup"-Seite

    FILE-Funktionsgruppe EXECUTE-Button Weitere Funktionen auf der “Bak- Hiermit starten Sie den Backup-Vorgang. kup”-Seite Wenn Sie auf der “Backup”-Seite [SHIFT] gedrückt Tipp halten, haben Sie mit den Tasten [F1] und [F2] • Bei Wechsel-Datenträgern wie MO-Scheiben Zugriff auf folgende Funktionen: usw. können Sie einen von zwei Backup-Typen wählen: “TYPE 1”...

  • Seite 37: Restore-Seite

    DESTINATION letzten Speicherung dieses Hier wird angezeigt, wohin die Archiv-Songs Songs auf der internen Fest- kopiert werden (interne Festplatte). Diese platte des AW4416. Angabe kann nicht geändert werden. • SIZE ....Datenumfang des Songs. EXECUTE-Button • BIT/FS....Auflösung (Anzahl Bits)/ Hiermit starten Sie den Restore-Vorgang.

  • Seite 38: Weitere Funktionen Auf Der "Restore"-Seite

    FILE-Funktionsgruppe Weitere Funktionen auf der “Restore”-Seite Wenn Sie auf der “Restore”-Seite [SHIFT] gedrückt halten, haben Sie mit den Tasten [F1]~[F3] Zugriff auf folgende Funktionen: • [F1] (CD LOAD) Hiermit schließen Sie den Schlitten des CD-RW-Laufwerkes. • [F2] (CD UNLOAD) Hiermit öffnen Sie den Schlitten des CD-RW- Laufwerkes.

  • Seite 39: Disk Util.-Seite

    FILE-Funktionsgruppe Disk Util.-Seite Formatieren bzw. Löschen eines Datenträgers [Funktion] Hier können Sie die interne Festplatte oder einen externen SCSI-Datenträger formatieren und eine CD-RW wieder löschen. [Tastenbefehle] • [FILE]-Taste [F3] (Disk Util.) • Drücken Sie die [FILE]-Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button FILE-Button...

  • Seite 40: Wenn Sie Das Interne Oder Ein Externes Cd-Rw-Laufwerk Wählen

    FILE-Funktionsgruppe Wenn Sie das interne oder ein Weitere Funktionen auf der externes CD-RW-Laufwerk “Disk Util.”-Seite wählen Wenn Sie auf der “Disk Util.”-Seite [SHIFT] gedrückt halten, haben Sie mit den Tasten [F1] und [F2] Zugriff auf folgende Funktionen: • [F1] (CD LOAD) Hiermit schließen Sie den Schlitten des CD-RW-Laufwerkes.

  • Seite 41: Utility-Funktionsgruppe

    UTILITY-Funktionsgruppe Osillator-Seite Verwendung des internen Oszillators (Testton) [Funktion] Hier können Sie eine Wellenform für den Oszillator wählen und ihn an den gewünschten Bus anlegen. [Tastenbefehle] • [UTILITY]-Taste [F1] (Oscillator) • Drücken Sie die [UTILITY]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 42: Prefer.1-Seite

    UTILITY-Funktionsgruppe Prefer.1-Seite Allgemeine AW4416-Parameter (1) [Funktion] Hier können Sie die Anzeige der Rückmeldungen/Warnungen akti- vieren oder unterdrücken und fest- legen, wo die Signale der Direktausgänge abgegriffen wer- den. [Tastenbefehle] • [UTILITY]-Taste [F2] (Prefer.1) • Drücken Sie die [UTILITY]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 43: Prefer.2-Seite

    Seite der EDIT-Funktionsgruppe. Wenn Sie Grid NORMAL z.B. auf “00:00:00.010” stellen, kann die Posi- In diesem Fall wird der Pegel normal, d.h. zwi- tion mit dem AW4416 in 10ms-Schritten geän- schen –60 dB und 0 dB angezeigt (Vorgabe). dert werden (Vorgabe= 00:00:00.000). –dB •...
  • Seite 44 UTILITY-Funktionsgruppe PLAY MODE Wählen Sie hier den benötigten Funktionsmo- dus für die Nudge-Funktion (Vorgabe= AFTER). AFTER Die Wiedergabewiederholung beginnt ab der aktuellen Position und läuft bis zu der mit 6 TIME gewählten Stelle. BEFORE Die Wiedergabewiederholung beginnt an der Position, die sich x Millisekunden (siehe TIME 6) vor der aktuellen Position befindet und endet an der aktuellen Position.

  • Seite 45: Prefer.3-Seite

    REMOVABLE BACKUP gebenen Werten. Hiermit können Sie das Verfahren für die Archi- • Ab Werk ist der AW4416 auf die japanische vierung der Daten auf einem Wechseldatenträ- Zeit eingestellt. ger (MO usw.) wählen. Führen Sie den Cursor •...
  • Seite 46 UTILITY-Funktionsgruppe Vor Starten des Backup-Vorgangs im TYPE 1- Verfahren wird der gewählte Zieldatenträger formatiert. TYPE 2 Dieses Backup-Verfahren erlaubt das Hinzufü- gen von Backup-Daten zu zuvor archivierten Daten. Allerdings können die Daten nur auf ein und demselben Datenträger archiviert werden. Vor Starten dieses Backup-Verfahrens müssen Sie den Datenträger eventuell von Hand forma- tieren.

  • Seite 47: Midi-Funktionsgruppe

    Programmwechseln) Wenn dieser Button aktiv ist, werden die emp- fangenen Programmwechsel auch zur MIDI Stellen Sie hier ein, ob der AW4416 MIDI-Pro- OUT-Buchse oder zum TO HOST-Anschluss grammwechselbefehle senden darf. Wenn die- übertragen – und also zu anderen MIDI-Geräten ser Button aktiv ist, wird beim Aufrufen einer “durchgeschleift”.
  • Seite 48 Hier können Sie einstellen, ob die MIDI OUT/ THRU-Buchse als “OUT” oder “THRU” fungie- ren soll. Wenn Sie “MIDI THRU” wählen, sen- det der AW4416 keine eigenen MIDI-Befehle. Wenn Sie MIDI Clock-Befehle zu einem exter- nen Gerät übertragen möchten (zwecks MIDI- Synchronisation), müssen Sie hier “MIDI OUT”...

  • Seite 49: Midi Sync-Seite

    Song-Wiedergabe oder -Aufnahme Wählen Sie hier das Synchronssignal, das der MTC-Signale zu seiner MTC OUT-Buchse. AW4416 senden soll. Wählen Sie SLAVE, dann kann der AW4416 mit über MIDI IN empfangenen MTC-Signalen syn- Es werden keine Synchronisationssignale gesen- chronisiert werden.
  • Seite 50 MIDI-Funktionsgruppe MMC DEV. (MIDI Machine Control Device ID) Die Verwendung von MMC-Befehlen klappt Wenn Sie für den Einsatz des AW4416 MMC- nur, wenn der AW4416 und das externe MIDI- Befehle verwenden, müssen Sie mit diesem Gerät dieselbe Gerätenummer verwenden. Parameter dieselbe Gerätenummer (1~127) Siehe MMC DEV.

  • Seite 51: Pgm Asgn.-Seite

    MIDI-Funktionsgruppe PGM Asgn.-Seite Zuordnung der Szenenspeicher zu MIDI-Programmnummern [Funktion] Auf dieser Seite können Sie den Szenen- speichern des AW4416 die gewünschten MIDI-Programmnummern zuordnen (1~128). [Tastenbefehle] • [MIDI]-Taste [F3] (PCM Asgn.) • Drücken Sie die [MIDI]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 52: View-Funktionsgruppe

    VIEW-Funktionsgruppe CH View-Seite Kontrollieren aller Parametereinstellungen eines Kanals [Funktion] Auf dieser Seite werden Mix-Parame- Eingangs- oder Monitor-Kanal ter des gewählten Kanals angezeigt. Mit Ausnahme der EQ- und Dynamik- parameter kann man diese Einstellun- gen hier auch editieren. [Tastenbefehle] • [VIEW]-Taste [F1] (CH View) •...
  • Seite 53 VIEW-Funktionsgruppe Return-Kanal Hiermit können Sie die Stereoposi- tion zwischen dem L-/R-Kanal bzw. das Lautstärkeverhältnis zwischen dem ungeradzahligen geradzah- ligen Kanal einstellen. Tipp Wenn Sie den Cursor zum PAN- Reglersymbol führen und [ENTER] drücken, wird wieder die Mittenpo- sition gewählt. Fader Group In diesem Feld erfahren Sie, ob der gewählte Kanal einer Fader-Gruppe zugeordnet ist.

  • Seite 54: Weitere Funktionen Auf Der "Ch View"-Seite

    VIEW-Funktionsgruppe SEND Wenn der EXTERNAL-Button aktiv ist, können Hier werden der Hinwegpegel zu den AUX- Sie den Cursor zu diesem Feld führen und mit Bussen 1~8 sowie die Stelle angezeigt, an der dem [DATA/JOG]-Rad eine der folgenden Buch- das Signal für den betreffenden AUX-Weg abge- sen als Hinweg (Send) für den externen Insert- griffen wird.

  • Seite 55: Library-Seite

    VIEW-Funktionsgruppe Library-Seite Speichern und Laden der Kanaleinstellungen [Funktion] Hier können Sie die Einstellungen des gewählten Kanals in einem “Library”- Speicher sichern bzw. die Einstellungen eines Speichers laden. [Tastenbefehle] • [VIEW]-Taste [F2] (Library) • Drücken Sie die [VIEW]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 56: Weitere Funktionen Auf Der "Library"-Seite

    VIEW-Funktionsgruppe SOURCE CHANNEL 4. Geben Sie den gewünschten Namen ein. Hier erfahren Sie, welcher Kanal die gespei- Weitere Hinweise zum Eingeben von Namen cherten Einstellungen ursprünglich verwendet finden Sie auf Seite 60 im Praxisbuch. hat. Für die Speicher 0 und 1 lautet diese 5.

  • Seite 57: Pan/Route-Funktionsgruppe

    PAN/ROUTE-Funktionsgruppe Pan 1–16/Pan17–24/Pan MONI-Seiten Einstellen der Stereoposition und des Routings [Funktion] Hier können Sie die Stereoposition und das Routing der Eingangs-, Pan 1–16 Return- und Monitor-Kanäle sowie die Balance des Stereo-Ausgangska- nals einstellen. [Tastenbefehle] • [PAN]-Taste [F1] (Pan 1–16)/ [F2] (Pan 17–24)/[F3] (Pan MONI) •...
  • Seite 58 ST-Buttons (Stereo-Bus) Über diese Buttons können Sie die Kanäle an den Stereo-Bus anlegen. PAN-Reglersymbole Der AW4416 bietet folgende Möglichkeiten Mit diesen Reglersymbolen kann die Stereopo- zum Einstellen der Stereoposition: sition (L/R) für den Stereo-Bus bzw. das Lautstär- (1). Drücken Sie die [SEL]-Taste des Kanals, keverhältnis zwischen dem ungeradzahligen...

  • Seite 59: Weitere Funktionen Auf Der "Pan"-Seite

    PAN/ROUTE-Funktionsgruppe Weitere Funktionen auf der Kopieren der Pan-Einstellung “Pan”-Seite eines Kanals zu den übrigen Kanälen Wenn Sie auf den Seiten “Pan 1–16”, “Pan 17–24” und “Pan MONI” [SHIFT] gedrückt halten, haben [Verfahren] Sie mit den Tasten [F1]~[F5] Zugriff auf folgende Funktionen: 1.

  • Seite 60: Pair Ch/Pair Bus-Seiten

    PAN/ROUTE-Funktionsgruppe Pair CH/Pair BUS-Seiten Paaren von Kanälen oder Bussen [Funktion] Pair CH Hier können die Busse 1/2~7/8 und AUX 1/2~5/6 sowie nebeneinanderliegende Kanäle (ungeradzahlig geradzahlig) gepaart werden. Außerdem lässt sich ein Paar wieder trennen. [Tastenbefehle] • [PAN]-Taste [F4] (Pair CH)/ [F5] (Pair BUS) •...
  • Seite 61 PAN/ROUTE-Funktionsgruppe Herstellen bzw. Trennen eines 3. Um ein Paar weder zu trennen, führen Sie den Cursor zu einem “STEREO”-Button Kanal- oder Bus-Paares und drücken die [ENTER]-Taste. Es erscheint dann eine Rückfrage, mit der Sie [Verfahren] bestätigen müssen, ob das Paar tatsächlich 1.

  • Seite 62: Eq/Att/Grp-Gruppe

    EQ/ATT/GRP-Gruppe EQ/Att-Seite Klangregelung (EQ) und Abschwächung (ATT) [Funktion] Hier können Sie den Vierband-EQ sowie die Abschwächung des gewählten Kanals einstellen. [Tastenbefehle] • [EQ]-Taste [F1] (EQ/Att) • Drücken Sie die [EQ]-Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button EQ-Button EQ/Att -Regi-...

  • Seite 63: Weitere Funktionen Auf Der "Eq/ Att"-Seite

    EQ/ATT/GRP-Gruppe Kopieren der ATT-Einstellung Tipp eines Kanals zu den übrigen Die Parameter Q, F und G eines Bandes kann man auch mit der “Hardware” einstellen: drük- Kanälen ken Sie eine Taste EQ [HIGH]/[HI-MID]/ [LO-MID]/[LOW], um das benötigte Frequenz- [Verfahren] band zu wählen und stellen Sie es mit den Reg- lern EQ [Q]/[F]/[G] wunschgemäß...

  • Seite 64: Library-Seite

    EQ/ATT/GRP-Gruppe Library-Seite Speichern und Laden der EQ-Einstellungen [Funktion] Speichern der EQ-Einstellungen als EQ- ”Library”-Programm und Laden eines sol- chen EQ-Programms. [Tastenbefehle] • [EQ]-Taste [F2] (Library) • Drücken Sie die [EQ]-Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button EQ-Button Library-Regi-...

  • Seite 65: Sichern Der Eq-Einstellungen In Einem Eq-Speicher

    EQ/ATT/GRP-Gruppe Es erscheint nun das TITLE EDIT-Fenster, in dem Sie den EQ-Einstellungen einen Namen geben Dieses Symbol bedeutet, dass die Speicher 1~ können. 40 nur gelesen werden können. Es wird folglich auch nur für diese Speicher angezeigt. 4. Geben Sie den gewünschten Namen ein. Weitere Hinweise zum Eingeben von Namen Gewählter Speicher finden Sie auf Seite 60 im Praxisbuch.

  • Seite 66: Fadergrp-Seite

    EQ/ATT/GRP-Gruppe FaderGrp-Seite Definieren und Auflösen von Fader-Gruppen [Funktion] Zuordnen der Eingangskanäle 1~ 24 sowie der Monitor-Kanäle 1~16 zu den Fader-Gruppen A~D. Wenn Sie die Fader-Einstellung eines “Gruppenmitglieds” ändern, ändern sich auch die Fader der übrigen Gruppen-Kanäle im glei- chen Verhältnis, so dass die Balance erhalten bleibt.

  • Seite 67: Mute Grp-Seite

    EQ/ATT/GRP-Gruppe Mute Grp-Seite Definieren und Auflösen von Mute-Gruppen [Funktion] Zuordnen der Eingangskanäle 1~ 24 sowie der Monitor-Kanäle 1~16 zu den Mute-Gruppen E~H. Wenn Sie die [ON]-Einstellung eines “Gruppenmitglieds” ändern, ändert sich auch der [ON]-Status der übrigen Gruppen-Kanäle. [Tastenbefehle] • [EQ]-Taste [F4] (Mute Grp) •...

  • Seite 68: Dyn/Dly-Funktionsgruppe

    DYN/DLY-Funktionsgruppe Dyn. Edit-Seite Parameter der Dynamikprozessoren [Funktion] Hier können die Dynamikparameter des gewählten Kanals eingestellt wer- den. [Tastenbefehle] • [DYN]-Taste [F1] (Dyn. Edit) • Drücken Sie die [DYN]-Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button DYN-Button Dyn.
  • Seite 69 DYN/DLY-Funktionsgruppe ST LINK-Kanal Wählen Sie hier den oder die Kanäle, deren Dynamik bearbeitet wird, wenn die 3 ST LINK ON/OFF-Funktion aktiviert wurde (ON): L (lin- ker/ungeradzahliger Kanal), R (rechter/gerad- zahliger Kanal) oder BOTH (beide Kanäle). Solange der ST LINK ON/OFF-Button nicht aktiv ist, wird hier “----”...

  • Seite 70: Library-Seite

    DYN/DLY-Funktionsgruppe Library-Seite Speichern und Laden der Dynamikparameter [Funktion] Hier können Sie die aktuellen Dynamik- einstellungen als “Library”-Programm speichern oder zuvor gespeicherte Ein- stellungen laden. [Tastenbefehle] • [DYN]-Taste [F2] (Library) • Drücken Sie die [DYN]-Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button DYN-Button...
  • Seite 71 DYN/DLY-Funktionsgruppe Weitere Funktionen auf der STORE-Button Dient zum Speichern der aktuellen Dynamik- “Library”-Seite einstellungen. Wenn Sie auf der “Library”-Seite [SHIFT] gedrückt halten, haben Sie mit den Tasten [F1]~[F3] Zugriff auf folgende Funktionen: • Die Speicher 1~40 können nur geladen wer- den.

  • Seite 72: Sichern Der Dynamikeinstellungen In Einem Speicher

    DYN/DLY-Funktionsgruppe Sichern der Dynamikeinstellun- Laden der Einstellungen eines gen in einem Speicher Dynamikspeichers [Verfahren] [Verfahren] 1. Wählen Sie den Kanal, dessen Dynamik- 1. Wählen Sie den Kanal, für den Sie Dyna- einstellungen gespeichert werden sollen mikeinstellungen laden möchten und und wechseln Sie zur “Library”-Seite der wechseln Sie zur “Library”-Seite der DYN/ DYN/DLY-Funktionsgruppe.

  • Seite 73: Dly/Ø1-16, Dly/Ø17

    DYN/DLY-Funktionsgruppe Dly/ø1–16, Dly/ø17–24, Dly/øMONI-Seiten Einstellen der Verzögerung und der Phase [Funktion] Dly/ø1–16 Hier können Sie die Verzögerung und Phase des gewählten Kanals einstellen. [Tastenbefehle] • [DYN]-Taste [F3] (Dly/ø1–16), [F4] (Dly/ø17–24)/[F5] (Dly/øMONI) • Drücken Sie die [DYN]-Taste so oft, bis eine der rechts gezeigten Display-Sei- ten erscheint.

  • Seite 74: Weitere Funktionen Auf Den "Dly/ Ø"-Seiten

    DYN/DLY-Funktionsgruppe Weitere Funktionen auf den “Dly/ ø”-Seiten Wenn Sie auf der Seite “Dly/ø1–16”, “Dly/ø17–24” oder “Dly/øMONI” die [SHIFT]-Taste gedrückt hal- ten, haben Sie mit [F5] Zugriff auf folgende Funk- tion: • [F5] (COPY TO ALL) Hiermit können Sie die momentan vom Cursor angedeutete Delay- oder Phaseneinstellung zu allen anderen Kanälen kopieren.

  • Seite 75: Aux1~Aux6-Gruppen

    AUX1~AUX6-Gruppen Pre/Pst IN- & Pre/Pst MONI-Seite Ein-/Ausschalten der AUX-Wege, Anwahl des Signalpunktes [Funktion] Pre/Pst IN Auf diesen Seiten können Sie die Signalausgabe des gewählten Kanals an den betreffenden AUX-Bus ein-/ ausschalten und bestimmen, ob das Kanalsignal vor oder hinter dem Fader abgegriffen werden soll.
  • Seite 76 AUX1~AUX6-Gruppen GBL (Global) Wenn Sie den Cursor zum PRE- oder POST-But- ton führen und die [ENTER]-Taste drücken, wählen Sie für alle Kanäle der momentan ange- zeigten Display-Seite den betreffenden AUX- Signalpunkt: Pre bzw. Post. Weitere Funktionen auf der “Pre/ Pst IN”- oder “Pre/Pst MONI”- Seite Wenn Sie auf einer “Pre/Pst IN”- oder “Pre/Pst MONI”-Seite [SHIFT] gedrückt halten, haben Sie...

  • Seite 77: Aux7/Eff1- Und Aux8/Eff2-Funktionsgruppe

    AUX7/EFF1- und AUX8/EFF2- Funktionsgruppe Eff. Edit-Seite Editieren der internen Effekte 1/2 [Funktion] Hier können die Parameter des für Effekt 1 (AUX7/EFF1-Seite) oder Effekt 2 (AUX8/EFF2) gewählten Effekttyps editiert werden. [Tastenbefehle] • [AUX 7]-Taste/[AUX 8] [F1] (Eff Edit) • Drücken Sie die [AUX 7]- oder [AUX 8]-Taste so oft, bis die benötigte Display-Seite ange- zeigt wird.

  • Seite 78: Weitere Funktionen Auf Der "Eff Edit"-Seite

    AUX7/EFF1- und AUX8/EFF2-Funktionsgruppe MIX BAL.-Regler (Mix Balance) Weitere Funktionen auf der Mit diesem Reglersymbol können Sie die “Eff Edit”-Seite Balance zwischen dem Original- und dem Wenn Sie auf der “Eff Edit”-Seite die [SHIFT]-Taste Effektsignal einstellen. “0%” bedeutet, dass Sie gedrückt halten, haben Sie mit [F1] Zugriff auf fol- nur das Originalsignal hören.

  • Seite 79: Library-Seite

    AUX7/EFF1- und AUX8/EFF2-Funktionsgruppe Library-Seite Speichern oder Laden eines Effektprogramms [Funktion] Hier können Sie die aktuellen Effektein- stellungen als Programm speichern bzw. das benötigte Programm laden. [Tastenbefehle] • [AUX 7]- oder [AUX 8]-Taste [F2] (Library) • Drücken Sie die [AUX 7]- oder [AUX 8]-Taste so oft, bis die benötigte Display-Seite angezeigt wird.

  • Seite 80: Speichern Der Effekteinstellungen

    AUX7/EFF1- und AUX8/EFF2-Funktionsgruppe Es erscheint nun das TITLE EDIT-Fenster, in dem Gewähltes Programm Sie den Einstellungen einen Namen geben kön- Der Speicher- oder Ladevorgang bezieht sich nen. jeweils auf das Programm, dessen Name und Nummer von einer Strichlinie umgeben sind. 4.

  • Seite 81: Pre/Pst In-, Pre/Pst Moni-Seite

    AUX7/EFF1- und AUX8/EFF2-Funktionsgruppe Pre/Pst IN-, Pre/Pst MONI-Seite Ein-/Ausschalten der Effekthinwege und Pre/Post-Einstellung [Funktion] Pre/Pst IN Auf diesen Seiten können Sie die Signalausgabe des gewählten Kanals an AUX-Bus 7 oder 8 (Effekt 1 oder 2) ein-/ausschalten und bestimmen, ob das Kanalsignal vor oder hinter dem Fader abgegriffen werden soll.
  • Seite 82 AUX7/EFF1- und AUX8/EFF2-Funktionsgruppe Weitere Funktionen auf der “Pre/ Pst IN”- oder “Pre/Pst MONI”- Seite Wenn Sie auf einer “Pre/Pst IN”- oder “Pre/Pst MONI”-Seite [SHIFT] gedrückt halten, haben Sie mit den Tasten [F1] und [F2] Zugriff auf folgende Funktionen: • [F1] (GLOBAL PRE) Anwahl des “PRE”-Signalpunktes (vor dem Fader) für alle Kanäle der momentan angezeig- ten Seite.

  • Seite 83: Home-Funktionsgruppe

    HOME-Funktionsgruppe 1–24/Rtn-Seite Optische Pegelüberwachung der Eingangskanäle [Funktion] Auf dieser Seite können Sie den Eingangs- pegel der Eingangskanäle 1~24 sowie der Return-Kanäle 1 & 2 überwachen. [Tastenbefehle] • [HOME]-Taste [F1] (1–24/Rtn) • Drücken Sie die [HOME]-Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button HOME-Button...

  • Seite 84: Monitor-Seite

    HOME-Funktionsgruppe Monitor-Seite Optische Pegelüberwachung der Monitor-Kanäle [Funktion] Überwachen der Eingangspegel der Monitor-Kanäle 1~16 [Tastenbefehle] • [HOME]-Taste [F2] (Monitor) • Drücken Sie die [HOME]-Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button HOME-Button Monitor- Register [Parameter] Weitere Funktionen auf der “Monitor”-Seite Eingangspegelmeter Wenn Sie auf der “Monitor”-Seite [SHIFT] gedrückt...

  • Seite 85: Bus-Seite

    HOME-Funktionsgruppe Bus-Seite Optische Pegelüberwachung der Busse 1~8/AUX-Busse 1~8 [Funktion] Auf dieser Seite werden die Ausgangspe- gel der Busse 1~8 und AUX-Busse 1~8 nicht nur angezeigt, sondern können auch eingestellt werden. [Tastenbefehle] • [HOME]-Taste [F3] (Bus) • Drücken Sie die [HOME]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 86: Omni/St-Seite

    HOME-Funktionsgruppe Omni/ST-Seite Optische Pegelüberwachung der OMNI OUT-Buchsen und der Stereo-Ausgänge [Funktion] Hier können Sie den Ausgangspegel der an den Buchsen OMNI OUT 1~4 anlie- genden Signale sowie des Stereo-Busses überwachen. [Tastenbefehle] • [HOME]-Taste [F4] (Omni/ST) • Drücken Sie die [HOME]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 87: Option-Seite

    HOME-Funktionsgruppe Option-Seite Optische Pegelüberwachung optionaler E/A-Platinen [Funktion] Hier kann der Ausgangspegel der optio- nalen E/A-Platinen überwacht werden, die Sie eventuell an den AW4416 ange- schlossen haben. [Tastenbefehle] • [HOME]-Taste [F5] (Option) • Drücken Sie die [HOME]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 88: Samp. Pad-Funktionsgruppe

    SAMP. PAD-Funktionsgruppe From Rgn.-Seite Auswahl einer Region für ein Sampling-Pad [Funktion] Hier kann einem Sampling-Pad eine 4 5 6 Region (d.h. ein durchgehender Audio- Ausschnitt, der in einem Durchgang aufge- nommen wurde) zugeordnet werden. [Tastenbefehle] • [EDIT]-Pad der SAMPLING PAD-Sektion [F1] (From Rgn.) •...
  • Seite 89 SAMP. PAD-Funktionsgruppe Weitere Funktionen auf der “From Rgn.”-Seite Wenn Sie auf der “From Rgn.”-Seite [SHIFT] gedrückt halten, haben Sie mit den Tasten [F1]~ [F3] Zugriff auf folgende Funktionen: • [F1] (REMAIN) Hiermit sorgen Sie dafür, dass im Meter/Zähl- werk-Feld sowie im Zählwerk ganz oben im Display die verbleibende Zeit für die Aufzeich- nung auf eine Spur angezeigt wird.

  • Seite 90: Cd Import-Seite

    SAMP. PAD-Funktionsgruppe CD Import-Seite Zuordnen einer CD-DA-Phrase zu einem Sampling-Pad [Funktion] Mit dieser Funktion können Sie CD-DA (CD Audio) Audiodaten von einer CD/ Mixed-Mode CD-ROM importieren. Der Datenträger kann sich im internen oder einem externen CD-RW-Laufwerk befin- den. Die importierten Audiodaten werden einem Sampling-Pad zugeordnet.

  • Seite 91: Zuordnen Von Cd-Da-Daten Zu Einem Sampling-Pad [Verfahren]

    3. Führen Sie den Cursor zum DRIVE-Feld und wählen Sie mit dem [DATA/JOG]-Rad die SCSI-Nummer des CD-RW-Laufwerkes. Drücken Sie die [ENTER]-Taste. Der AW4416 liest den Inhalt der eingelegten CD(-ROM) und zeigt ungefähr folgende Über- 7. Führen Sie den Cursor zum EXECUTE-But- sicht an: ton und drücken Sie die [ENTER]-Taste.

  • Seite 92: Wav Import-Seite

    WavImport-Register [Parameter] DRIVE Führen Sie den Cursor zu diesem Feld und wäh- Der AW4416 kann nur .WAV-Dateien lesen, len Sie mit dem [DATA/JOG]-Rad die SCSI- die dieselbe Sampling-Frequenz haben wie der Nummer des internen/externen CD-RW-Lauf- aktuelle Song. Außerdem müssen die Dateiena- werkes bzw.

  • Seite 93: Weitere Funktionen Auf Der "Wav Import"-Seite

    Pads einem Kanalpaar zuordnen (“Patch IN”- SCSI-Nummer des benötigten Laufwerkes Seite der SETUP-Funktionsgruppe). und drücken Sie die [ENTER]-Taste. Der AW4416 sucht den Datenträger (CD-ROM, Die Ausführung dieses Befehls dauert etwas MO usw.) nach .WAV-Dateien ab. Danach länger und kann nicht abgebrochen werden, erscheint ungefähr folgende Übersicht:...

  • Seite 94: Pad Edit-Seite

    SAMP. PAD-Funktionsgruppe PAD Edit-Seite Editieren der den Pads zugeordneten Samples [Funktion] Hier können Sie einem Sample einen Namen geben, es löschen oder kürzen. Es handelt sich immer um ein Sample, das einem Pad zugeordnet ist. [Tastenbefehle] • [EDIT]-Pad der SAMPLING PAD-Sektion [F4] (PAD Edit) •...
  • Seite 95 SAMP. PAD-Funktionsgruppe Wenn Sie dann eines der beiden Pads drücken, TRIM IN wird auch das andere Sample abgespielt. Mit diesem Button haben Sie Zugriff auf die TRIM IN-Funktion, mit der man die Start-Posi- tion der Sample-Wiedergabe verlegen kann. Hier werden die Bank und Nummer der Pads Wenn Sie den Cursor hierhin führen und die angezeigt (A1~A8/B1~B8).

  • Seite 96: Trig. List-Seite

    SAMP. PAD-Funktionsgruppe Trig. List-Seite Aufzeichnen, Abspielen und Editieren der Pad-Auslösungen [Funktion] 4 56 Dies ist ein kleiner Sequenzer, mit dem man die Bedienung der Sampling-Pads auf- zeichnen und sogar editieren kann. [Tastenbefehle] • [EDIT]-Pad der SAMPLING PAD-Sektion [F5] (Trig. List) •...
  • Seite 97 SAMP. PAD-Funktionsgruppe ERASE-Button Pad-Spurübersicht Über diesen Button können Sie die Pad-Ereig- Auf diese Spuren werden die “An-Ereignisse” nisse im gewählten Bereich löschen. Wenn Sie der Pads aufgezeichnet. Jedes Pad ist einer sepa- den Cursor hierhin führen und die [ENTER]- raten Spur zugeordnet. Die Balken geben an, Taste drücken, erscheinen folgende Buttons: wie lange Sie die Pads während der Aufnahme gedrückt gehalten haben.

  • Seite 98: Track-Funktionsgruppe

    TRACK-Funktionsgruppe TR View-Seite Optische Kontrolle der Audio-Spurdaten [Funktion] 12 3 45 6 In dem Fenster sind die Stellen, an denen die Audiospuren Daten enthalten, mit Balken gekennzeichnet. Außerdem können Sie auf dieser Seite einen anderen Input Monitor- Modus wählen und die Stummschaltung der Spuren aktivieren oder ausschalten.
  • Seite 99 TRACK-Funktionsgruppe Wenn der AUTO-Button aktiv ist (Auto Input “O”-Spur stummschalten und die benötigte Spur wieder aktivieren (um “O” zu wählen). Monitor) Versuchen Sie dies, ohne vorher eine andere REC TRACK Spur stummzuschalten, so erscheint die Fehler- Signalquelle SELECT meldung “CANNOT CHANGE MUTE”. •...

  • Seite 100: Weitere Funktionen Auf Der "Track View"-Seite

    TRACK-Funktionsgruppe Weitere Funktionen auf der Aktuelle Position Die vertikale Linie im Fenster zeigt die momen- “Track View”-Seite tan ereichte Position innerhalb des Songs an. Wenn Sie auf der “Track View”-Seite [SHIFT] Die kleinen Symbole unter dem Fenster verwei- gedrückt halten, haben Sie mit [F1]~[F4] Zugriff auf sen auf die ungefähre Position der Locator- folgende Funktionen: Punkte.

  • Seite 101: Optische Überwachung Der Wellenformen Einer Spur (Wave)

    TRACK-Funktionsgruppe Optische Überwachung der Wel- 4. Da die Song-Position nicht unbedingt mit der hier gewählten “Wellenformposition” lenformen einer Spur (WAVE) übereinstimmt, können Sie den Cursor 1. Wechseln Sie zur “TR View”-Seite der zum LOCATE-Button führen und [ENTER] TRACK-Funktionsgruppe und wählen Sie drücken, um dafür zu sorgen, dass die mit den Tasten CURSOR [ ]/[ ] die Spur, Song-Position an die “Wellenformposi-...

  • Seite 102: Track-Seite

    TRACK-Funktionsgruppe V. Track-Seite Anwahl anderer virtueller Spuren [Funktion] 12 3 Hier können Sie den Spuren 1~16 andere vir- tuelle Spuren zuordnen und Spurpaare erstel- len oder wieder trennen. [Tastenbefehle] • [TRACK]-Taste [F2] (V. Track) • Drücken Sie die [TRACK]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 103: Stereo-Seite

    ST TRACK ERASE-Button (Löschen der Praktische Hinweise zum Aufnahmen/Abspie- len der Stereospur finden Sie in “Kapitel 5, Auf- Stereospur) nehmen mit dem AW4416” im Praxisbuch. Führen Sie den Cursor zu diesem Button und drücken Sie die [ENTER]-Taste, um die Stereo- Spurübersicht spur zu löschen.

  • Seite 104: Weitere Funktionen Auf Der "Stereo"-Seite

    TRACK-Funktionsgruppe Weitere Funktionen auf der “Stereo”-Seite Wenn Sie auf der “Stereo”-Seite [SHIFT] gedrückt halten, haben Sie mit [F1]~[F3] Zugriff auf fol- gende Funktionen: • [F1] (REMAIN) Die verbleibende Aufnahmedauer wird im Meter-/Zählwerk-Feld sowie im Display-Zähl- werk angezeigt. Wenn Sie [SHIFT] + [F1] (REMAIN) danach noch einmal drücken, wird wieder die normale Zählwerkfunktion verwen- det.

  • Seite 105: Mark Adj.-Seite

    TRACK-Funktionsgruppe Mark Adj.-Seite Korrigieren/Löschen der Locator-/Marker-Positionen [Funktion] Hier können Sie die gespeicherten Locator- und Marker-Positionen ändern (z.B. IN/OUT-Position) und nicht mehr benötigte Locator- Punkte/Marker löschen. [Tastenbefehle] • [TRACK]-Taste [F4] (Mark Adj.) • Drücken Sie die [TRACK]-Taste so oft, bis die Display-Seite rechts erscheint.
  • Seite 106 TRACK-Funktionsgruppe Weitere Funktionen auf der DELETE-Button (nur bei Verwendung der Maus) “Mark Adj.”-Seite Mit diesem Button können Sie den zuletzt Wenn Sie auf der “Mark Adj.”-Seite [SHIFT] gewählten Locator-Punkt oder Marker löschen, gedrückt halten, haben Sie mit [F1] Zugriff auf fol- indem Sie auf den Button klicken.

  • Seite 107: Edit-Funktionsgruppe

    EDIT-Funktionsgruppe TR Edit-Seite Editieren der Spuren [Funktion] 5 6 7 Hier können Sie die Spuren benennen und ihre Audiodaten editieren (ganze Spuren, Parts oder Regionen). [Tastenbefehle] • RECORDER [EDIT]-Taste [F1] (TR Edit) • Drücken Sie die RECORDER [EDIT]- Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 108: Weitere Funktionen Auf Der "Tr Edit"-Seite

    EDIT-Funktionsgruppe Pairing Während der Auswahl der Quell- und Zielspur (was beim verschieben und Kopieren von Daten Führen Sie den Cursor in diese Spalte und drük- notwendig ist) sieht das Display folgenderma- ken Sie die [ENTER]-Taste, um die betreffenden ßen aus: Spuren (ungeradzahlig geradzahlig) zu einem Stereopaar zusammenzufassen (...
  • Seite 109 EDIT-Funktionsgruppe TRACK-Befehle und Parameter Tipp Über das TRACK-Menü können Sie die gewählte Wenn Sie eine Spur eines Paares als Zielspur (virtuelle) Spur oder alle Spuren gemeinsam editie- wählen, enthalten beide Spuren dieses Paares ren. hinterher dieselben Daten. EXCHG (Austausch) Erlaubt das Austauschen der Daten zweier Spu- Die TRACK-Befehle können nur für Spuren ver- ren.
  • Seite 110 EDIT-Funktionsgruppe • RATIO ganz nach rechts, um “AL-C” (ALL-CURRENT) Stellen Sie hier ein, wie stark die Daten kompri- zu wählen. Das bedeutet, dass nur der Bereich miert/gedehnt werden sollen (50~200%, in zwischen START END der momentan den Spu- 0,01%-Schritten). ren 1~16 zugeordneten virtuellen Spuren edi- tiert wird.
  • Seite 111 EDIT-Funktionsgruppe • EXECUTE • EXECUTE Ausführen des Befehls. Ausführen des Befehls. START FR.START FR.END Quellspur (FR. TRACK) DELETE COPY A’ Zielspur (TO TRACK) TO START COPY Kopieren eines Datenausschnittes zu einer COPY anderen Stelle der gewählten Spur. Zielspur • FR.TRACK (Quellspur) nach der A’...
  • Seite 112 EDIT-Funktionsgruppe die Daten im Zielbereich überschreiben (Over- • EXECUTE Write) sollen. Ausführen des Befehls. • EXECUTE START Ausführen des Befehls. FR.START FR.END INSERT Quellspur (FR. TRACK) A’ MOVE Zielspur T-COMP (Time Compression/Expan- (TO TRACK) sion) TO START Hiermit kann das Audiomaterial im gewählten Bereich gedehnt oder komprimiert werden (50%~200%), ohne dass sich dabei die Ton- MOVE...
  • Seite 113 EDIT-Funktionsgruppe • NAME PITCH (Ändern der Tonhöhe) Aufrufen des NAME EDIT-Fensters und Eingabe Hiermit können Sie die Tonhöhe im gewählten des neuen Namens. Führen Sie den Cursor zum Bereich ändern, ohne die Wiedergabege- OK-Button und drücken Sie die [ENTER]-Taste, schwindigkeit zu beeinträchtigen. um den neuen Namen zu bestätigen.
  • Seite 114 EDIT-Funktionsgruppe MOVE T-COMP (Time Compression/ Expansion) Erlaubt das Verschieben einer Region. Der Bereich, an dem sich die Daten ursprünglich Hiermit kann die Region gedehnt oder kompri- befanden, enthält danach keine Daten mehr. miert werden (50%~200%), ohne dass sich dabei die Tonhöhe ändert. •...

  • Seite 115: V.tr Edit-Seite

    EDIT-Funktionsgruppe V.TR Edit-Seite Editieren der virtuellen Spuren [Funktion] Editieren der virtuellen Spuren 1~8 der gewählten Spur. [Tastenbefehle] • [EDIT]-Taste [F2] (V. TR Edit) • Drücken Sie die RECORDER [EDIT]- Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button RECORDER EDIT-Button V.
  • Seite 116 EDIT-Funktionsgruppe Weitere Funktionen auf der “V.TR Edit”-Seite Wenn Sie auf der “V. TR Edit”-Seite [SHIFT] gedrückt halten, haben Sie mit [F1]~[F3] Zugriff auf folgende Funktionen: • [F1] (REMAIN) • [F2] (X-ZOOM IN) • [F3] (X-ZOOM OUT) Siehe Seite 101. — Referenzhandbuch...

  • Seite 117: Cd Import-Seite

    EDIT-Funktionsgruppe CD Import-Seite Importieren von Audio-CD-Daten in eine Spur [Funktion] Mit dieser Funktion können Sie CD- DA (CD Audio) Audiodaten von einer CD/Mixed-Mode CD-ROM importie- ren. Der Datenträger kann sich im internen oder einem externen CD- RW-Laufwerk befinden. Die impor- tierten Audiodaten werden einer Spur zugeordnet.

  • Seite 118: Weitere Funktionen Auf Der "Cd Import"-Seite

    EDIT-Funktionsgruppe Der AW4416 liest den Inhalt der eingelegten CD(-ROM) und zeigt ungefähr folgende Über- • CD-DA-Daten können nur importiert werden, sicht an: wenn der aktuelle Song die Sampling-Fre- quenz “44.1 kHz” verwendet. Wenn der aktu- elle Song die Frequenz 48 kHz verwendet, erscheint die Fehlermeldung “Current Song is...

  • Seite 119: Wavimport-Seite

    Bits). Tipp Die Einheiten für die Einstellung dieser Position richten sich nach dem gewählten Zählwerkmo- Der AW4416 kann nur .WAV-Dateien lesen, die dus (SECOND/TIME CODE/MEASURE). Siehe dieselbe Sampling-Frequenz haben wie der aktu- die “Setting”-Seite der SONG-Funktionsgruppe. elle Song. Außerdem müssen die Dateienamen Wenn Sie dort MEASURE wählen, können Sie...
  • Seite 120 SCSI-Nummer des benötigten Laufwerkes frage, die Sie bestätigen müssen. und drücken Sie die [ENTER]-Taste. 9. Führen Sie den Cursor zum OK-Button Der AW4416 sucht den Datenträger (CD-ROM, und drücken Sie die [ENTER]-Taste. MO usw.) nach .WAV-Dateien ab. Danach Die .WAV-Datei wird nun importiert.

  • Seite 121: Tr Import-Seite

    EDIT-Funktionsgruppe TR Import-Seite Importieren einer Spuren eines anderen Songs [Funktion] Hiermit können die benötigten Spur- daten eines anderen Songs auf der internen Festplatte in den aktuellen Song importiert werden. [Tastenbefehle] • [EDIT]-Taste [F5] (TR Import) • Drücken Sie die RECORDER [EDIT]- Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 122: Importieren Einer Spur Eines Anderen Songs [Verfahren]

    Wenn Sie eine bereits bespielte virtuelle Spur und drücken Sie die [ENTER]-Taste. wählen, werden deren Daten beim Importieren Der AW4416 liest nun die Spurinformationen einer externen Spur überschrieben. des gewählten Songs; außerdem werden z.B. 9. Führen Sie den Cursor zum EXECUTE-But- folgende Informationen angezeigt: ton und drücken Sie die [ENTER]-Taste.

  • Seite 123: Automix-Funktionsgruppe

    Tipp SIZE • Auch beim Editieren der Fader-Einstellungen Hier erfahren Sie, wieviel Kilobyte der aktuelle merkt sich der AW4416 die zuvor aufgezeich- Automix und der Undo-Puffer in Anspruch neh- nete Fader-Position. Wenn Sie den RET-Button men. aktiviert haben, kehren die Fader nach Been- den der Aufzeichnung jeweils in ihre ursprüng-...
  • Seite 124 AUTOMIX-Funktionsgruppe WennEND= an Zuvor aufgezeichnete Fader-Bewegungen Fader-Bewegungen hinter der edierten Stelle RET= an RET= aus Editierte Fader-Bewegungen Wenn RET= an, Zuvor aufgezeichnete Fader-Bewegungen END= aus Fader-Bewegungen hinter der edierten Stel Editierte Fader-Bewegungen Wenn RET= aus, Zuvor aufgezeichnete Fader-Bewegungen END= aus Fader-Bewegungen hinter der edierten Stel Editierte Fader-Bewegungen...
  • Seite 125 AUTOMIX-Funktionsgruppe Fader Edit Mode= RELATIVE RET= an Zuvor aufgezeichnete Fader-Bewegungen nach Fader-Bewegungen der Neu-Aufzeichnung Fader-Änderungen im RELATIVE-Modus Fader Edit Mode= RELATIVE RET= aus Fader-Bewegungen nach Zuvor aufgezeichnete Fader-Bewegungen der Neu-Aufzeichnung END= aus Fader-Änderungen im RELATIVE-Modus Fader Edit Mode= RELATIVE RET= aus Fader-Bewegungen nach Zuvor aufgezeichnete Fader-Bewegungen...

  • Seite 126: Weitere Funktionen Auf Der "Main"-Seite

    AUTOMIX-Funktionsgruppe STOP-Button Weitere Funktionen auf der Mit diesem Button kann die Automix-Aufzeich- “Main”-Seite nung bzw. -Wiedergabe angehalten Werden. Wenn Sie auf der “Main”-Seite die [SHIFT]-Taste Wenn Sie hiermit die Aufzeichnung beenden, gedrückt halten, haben Sie mit [F1]~[F5] Zugriff auf erscheint ein Dialogfenster, in dem Sie angeben folgende Funktionen: müssen, ob die neuen Ereignisse in den Auto- mix eingebaut werden dürfen oder nicht.

  • Seite 127: Memory-Seite

    AUTOMIX-Funktionsgruppe Memory-Seite Speichern und Laden eines Automix’ [Funktion] Hier können Sie Automix-Daten speichern und laden. [Tastenbefehle] • [AUTO MIX]-Taste [F2] (Memory) • Drücken Sie die [AUTO MIX]- Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button AMIX-Button Memory-Register [Parameter] TITLE EDIT-Button...

  • Seite 128: Weitere Funktionen Auf Der "Memory"-Seite

    AUTOMIX-Funktionsgruppe Weitere Funktionen auf der AUTOMIX “Memory”-Seite OVERWRITE Wenn Sie auf der “Memory”-Seite [SHIFT] gedrückt EDIT OUT halten, haben Sie mit [F1]~[F3] Zugriff auf fol- UNDO-Button gende Funktionen: CLR. BUF-Button AUTOMIX TRANSPORT Diese Felder/Buttons haben dieselbe Funktion wie auf der “Main”-Seite. Siehe also Seite 116. •...

  • Seite 129: Fader Edit-Seite

    AUTOMIX-Funktionsgruppe Fader Edit-Seite Optische Kontrolle und Korrektur der Fader-Einstellungen [Funktion] Hier werden die Fader-Einstellun- gen des Automix’ anhand von Bal- ken angezeigt, so dass Nachbesserungen ohne Weiteres möglich sein dürften. [Tastenbefehle] • [AUTO MIX]-Taste [F3] (Fader Edit) • Drücken Sie die [AUTO MIX]- Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 130: Event List-Seite

    AMIX-Button Event List -Register Während der Automix-Aufzeich- nung/Wiedergabe kann diese Seite nicht aufgerufen werden. Außerdem wechselt der AW4416 beim automa- tischen Start der Automix-Aufzeich- nung/Wiedergabe (“ENABLE”) auto- matisch zur “Main”-Seite. [Parameter] Ereigniswahl-Buttons • CH. Lib..Ereignisse, mit denen Kanalspei- cher aufgerufen werden.
  • Seite 131 AUTOMIX-Funktionsgruppe TIME Hier erfahren Sie, an welcher Position sich die Ereignisse befinden (Stunden/Minuten/Sekun- den/Millisekunden; kleinste Einheit: 25 ms). Führen Sie den Cursor hierher und stellen Sie mit dem [DATA/JOG]-Rad andere Werte ein, um das gewählte Ereignis bei Bedarf zu ver- schieben.

  • Seite 132: Scene-Funktionsgruppe

    Wie man Namen eingibt, erfahren STORE-Button Sie auf Seite 60 im Praxisbuch. Hiermit können Sie die aktuellen Mixer-Einstel- lungen in einem Szenenspeicher des AW4416 Den Namen von Szenenspeicher 0 sowie von sichern. Dieser Button hat dieselbe Funktion Szenenspeichern, deren Schreibschutz ( wie die [STORE]-Taste in der SCENE MEMORY- aktiviert wurde, kann man nicht ändern.

  • Seite 133: Weitere Funktionen Auf Der "Scene Mem"-Seite

    SCENE-Funktionsgruppe Folgende Einstellungen werden in einem Sze- Gewählte Szene nenspeicher gesichert: Der Speicher- und Ladevorgang beziehen sich jeweils auf den Szenenspeicher, dessen Name Fader-Werte aller Kanäle und Busse von einer Strichlinie umgeben ist. Der benötigte (Eingangskanäle 1~24, Monitor- Speicher kann jederzeit mit dem [DATA/JOG]- Kanäle 1~16 des Recorders, AUX Rad gewählt werden.

  • Seite 134: Fade Time-Seite

    SCENE-Funktionsgruppe Fade Time-Seite Einstellen der Fader-Geschwindigkeit [Funktion] Hier können Sie einstellen, wie schnell die Fader bei Aufrufen einer anderen Szene die neuen (gespeicherten) Positionen anfahren. [Tastenbefehle] • [SCENE]-Taste [F2] (Fade Time) • Drücken Sie die [SCENE]-Taste so oft, bis die Display-Seite rechts erscheint.

  • Seite 135: Rcl. Safe-Seite

    SCENE-Funktionsgruppe RCL. Safe-Seite Verriegeln bestimmter Fader-Werte [Funktion] Hier können Sie einstellen, welche Fader-Werte sich bei Aufrufen der neuen Szene nicht ändern sollen. [Tastenbefehle] • [SCENE]-Taste [F3] (RCL. Safe) • Drücken Sie die [SCENE]-Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button SCEN-Button...

  • Seite 136: Sort-Seite

    SCENE-Funktionsgruppe Sort-Seite Ordnen der Szenen [Funktion] Hier können Sie die Reihenfolge der Sze- nenspeicher ändern. [Tastenbefehle] • [SCENE]-Taste [F4] (Sort) • Drücken Sie die [SCENE]-Taste so oft, bis die Display-Seite rechts erscheint. [Mit der Maus] M-Button SCEN-Button Sort -Regi- ster [Parameter] SOURCE EXECUTE-Button...

  • Seite 137: Anhang

    Anhang Anhang EQ-Werksprogramme ......2 Preset-Effektprogramme ..... . . 6 Effektparameter .

  • Seite 138: Eq-Werksprogramme

    Anhang EQ-Werksprogramme Parameter Name Beschreibung L-MID H-MID HIGH PEAKING PEAKING PEAKING H.SHELF Hebt die unteren Frequen- zen etwas an, unter- Bass Drum 1 streicht aber gleichzeitig 99Hz 265Hz 1.05kHz 5.33kHz auch den Anschlag. +3.5dB –3.5dB 0.0dB +4.0dB PEAKING PEAKING PEAKING Hebt die Frequenzen um Bass Drum 2 80Hz an, so daß...
  • Seite 139 Anhang Parameter Name Beschreibung L-MID H-MID HIGH PEAKING PEAKING PEAKING H.SHELF Ideal für Synthibässe, weil Syn.Bass 1 die tiefen Frequenzen et- 83Hz 944Hz 4.00kHz 12.6kHz was angehoben werden. +3.5dB +8.5dB 0.0dB 0.0dB PEAKING PEAKING PEAKING H.SHELF Hebt den Einsatz von Syn.Bass 2 Synthibässen hervor.
  • Seite 140 Anhang Parameter Name Beschreibung L-MID H-MID HIGH L.SHELF PEAKING PEAKING PEAKING Eignet sich vor allem zum 0.12 A.G.Arpeggio 1 Entzerren von Gitarren- 223Hz 1.00kHz 4.00kHz 6.72kHz Arpeggien. –0.5dB 0.0dB 0.0dB +2.0dB L.SHELF PEAKING PEAKING H.SHELF Abgewandelte Fassung A.G.Arpeggio 2 von Programm 022. 177Hz 354Hz 4.00kHz...
  • Seite 141 Anhang Parameter Name Beschreibung L-MID H-MID HIGH PEAKING PEAKING PEAKING PEAKING Abgewandelte Fassung von Programm 001. Hier Bass Drum 3 werden der Baß und die 118Hz 315Hz 4.23kHz 20.1kHz Mitten abgeschwächt. +3.5dB –10.0dB +3.5dB 0.0dB L.SHELF PEAKING PEAKING PEAKING Abgewandelte Fassung von Programm 003, die Snare Drum 3 das Klangbild etwas voller...

  • Seite 142: Preset-Effektprogramme

    Modulationseffekte Name Beschreibung Chorus CHORUS Drei-Phasen Stereo-Chorus. Flange FLANGE Ausgezeichneter Flanger. Ein von Yamaha entwickelter Effekt, der eine vollere Modulation liefert Symphonic SYMPHONIC als ein Chorus-Effekt. Phaser PHASER Phaser mit 2~16 Phasenverschiebungen. Auto Pan AUTO PAN Auto-Pan (automatische Bewegungen im Stereobild)

  • Seite 143: Verzerrung Effekte

    Anhang Verzerrung Effekte Name Beschreibung Distortion DISTORTION Verzerrung (“Brat-Sound”) Amp Simulate AMP SIMULATE Virtueller Gitarrenverstärker Dynamische Effekte Name Beschreibung Dynamisch steuerbares Filter, das auf MIDI-Anschlagwerte reagiert, Dyna.Filter DYNA.FILTER wenn für SOURCE “MIDI” gewählt wird. Dynamisch steuerbarer Flanger, der auf MIDI-Anschlagwerte reagiert, Dyna.Flange DYNA.FLANGE wenn für SOURCE “MIDI”...

  • Seite 144: Effektparameter

    Anhang Effektparameter REVERB HALL, REVERB ROOM, REVERB STAGE, REVERB PLATE Saal-, Zimmer-, Bühnen- und Plattenhall mit Gate. Parameter Einstellbereich Beschreibung REV TIME 0.3~99.0 s Halldauer (Länge des Halleffekts). INI.DLY 0.0~500.0 ms Verzögerung des Halleffekts. HI.RATIO 0.1~1.0 Länge des hochfrequenten Hallanteils. LO.RATIO 0.1~2.4 Länge des tieffrequenten Hallanteils.

  • Seite 145: Mono Delay

    Anhang GATE REVERB, REVERSE GATE Erstreflexionen mit Gate sowie Erstreflexionen mit umgekehrtem Gate. Parameter Einstellbereich Beschreibung TYPE Type-A, Type-B Halltyp der Erstreflexionen. ROOMSIZE 0.1–20.0 Abstand der einzelnen Reflexionen. LIVENESS 0–10 Charakteristik der Erstreflexionen (0 = trocken, 10 = sehr “hallig”) INI.DLY 0.0–500.0 ms Verzögerung des Halleffekts.

  • Seite 146: Delay Lcr

    Anhang MOD.DELAY Herkömmlicher Delay mit Modulationsmöglichkeit der Wiederholungen. Parameter Einstellbereich Beschreibung DELAY 0.0~2725.0 ms Verzögerungszeit. Rückkopplungsintensität (“+” Werte für normale Rückkopplung, “–” FB.GAIN –99~+99% Werte, um die Phase der Rückkopplung umzukehren). HI.RATIO 0.1~1.0 Hochfrequenter Rückkopplungsanteil. FREQ. 0.05~40.00 Hz Modulationsgeschwindigkeit. DEPTH 0~100% Modulationsintensität.
  • Seite 147 Anhang CHORUS Parameter Einstellbereich Beschreibung FREQ. 0.05~40.00 Hz Modulationsgeschwindigkeit. PM DEP. 0–100% Intensität der Tonhöhenmodulation. AM DEP. 0–100% Intensität der Amplitudenmodulation. MOD.DLY 0.0~500.0 ms Verzögerungszeit der Modulation. WAVE Sine, Tri Wellenform für die Modulation. LSH F 21.2–8.00 k [Hz] Frequenz des Bass-Kuhschwanzfilters. LSH G –12 to +12 [dB] Anhebung/Absenkung der LSH-Frequenz.
  • Seite 148 Anhang PHASER Phaser mit 2~16 Phasenverschiebungen.. Parameter Einstellbereich Beschreibung FREQ. 0.05–40.00 Hz Modulationsgeschwindigkeit. DEPTH 0~100% Modulationsintensität. Rückkopplungsintensität (“+” Werte für normale Rückkopplung, “–” FB.GAIN –99~+99% für umgekehrte Phase). OFFSET 0~100 Versatz der tiefsten Frequenz, deren Phase verschoben wird. STAGE 2, 4, 8, 10, 12, 14, 16 Anzahl der Phasenverschiebungsschritte.

  • Seite 149: Dual Pitch

    Anhang HQ.PITCH (nur für Effect 2) Hochwertiger Pitch Shift-Effekt mit einer Transposition, die aber überaus genau ist.. Parameter Einstellbereich Beschreibung PITCH –12~+12 Halbtöne Transposition. FINE –50~+50 Cent Verstimmung. DELAY 0.0~1000.0 ms Verzögerungszeit. Rückkopplungsintensität (“+” Werte für normale Rückkopplung, “–” FB.GAIN –99~+99% für umgekehrte Phase).
  • Seite 150 Anhang RING MOD. Ringmodulator (eigentlich ein Synthesizereffekt). Parameter Einstellbereich Beschreibung SOURCE OSC, SELF Modulationsquelle: Oszillator oder Eingangssignal. OSC FREQ 0.0~3000.0 Hz Oszillator-Frequenz. FM FREQ 0.05~40.00 Hz Modulationsgeschwindigkeit der Oszillator-Frequenz FM DEPTH 0~100% Oszillator-Frequenz-Modulation. MIX BAL. 0–100 [%] Balance zwischen dem Effekt- und Originalsignal. MOD.FILTER Von einem LFO moduliertes Filter (WahWah-Effekt).
  • Seite 151 Anhang AMP SIMULATE Nachempfindung eines Gitarrenverstärkers. Parameter Einstellbereich Beschreibung AMP TYPE Verstärkertyp. DST1, DST2, OVD1, DST TYPE Verzerrungstyp (DST = Verzerrung, OVD = Übersteuerung). OVD2, CRUNCH N.GATE 0~20 Rauschunterdrückung. DRIVE 0~100 Verzerrungsintensität. MASTER 0~100 Ausgangslautstärke. CAB DEP 0~100% Intensität der Lautsprechersimulation. BASS 0~100 Baßregler.
  • Seite 152 Anhang DYNA.FLANGE Dynamisch steuerbarer Flanger-Effekt. Parameter Einstellbereich Beschreibung SOURCE INPUT, MIDI Steuerquelle: Eingangssignal oder MIDI-Anschlagswert. SENSE 0~100 Empfindlichkeit. Rückkopplungsintensität (“+” Werte für normale Rückkopplung, “–” FB. GAIN –99~+99% für umgekehrte Phase). OFFSET 0~100 Versatz der Verzögerungszeit. DIR. UP, DOWN Richtung der Frequenzänderung: nach oben/unten. DECAY Abklingrate.
  • Seite 153 Anhang REV+CHORUS Parallel geschalteter Hall und Chorus. Parameter Einstellbereich Beschreibung REV TIME 0.3~99.9 s Halldauer (Länge des Halleffekts). INI.DLY 0.0~500.0 ms Verzögerung des Halleffekts. HI.RATIO 0.1~1.0 Länge des hochfrequenten Hallanteils. DIFF. 0–10 Reverb-Dichte (Links/Rechts-Verteilung) DENSITY 0~100% Halldichte. Thru, 21 Hz~8.0 kHz Grenzfrequenz des Hochpaßfilters.
  • Seite 154 Anhang REV+FLANGE Parallel geschalteter Hall und Flanger. Parameter Einstellbereich Beschreibung REV TIME 0.3~99.9 s Halldauer (Länge des Halleffekts). INI.DLY 0.0~500.0 ms Verzögerung des Halleffekts. HI.RATIO 0.1~1.0 Länge des hochfrequenten Hallanteils. DIFF. 0–10 Reverb-Dichte (Links/Rechts-Verteilung) DENSITY 0~100% Halldichte. Thru, 21 Hz~8.0 kHz Grenzfrequenz des Hochpaßfilters.
  • Seite 155 Anhang REV+SYMPHO. Parallel geschalteter Hall und Symphonic-Effekt. Parameter Einstellbereich Beschreibung REV TIME 0.3–99.9 s Halldauer (Länge des Halleffekts). INI.DLY 0.0–500.0 ms Verzögerung des Halleffekts. HI.RATIO 0.1–1.0 Länge des hochfrequenten Hallanteils. DIFF. 0–10 Reverb-Dichte (Links/Rechts-Verteilung) DENSITY 0–100% Halldichte. Thru, 21 Hz–8.0 kHz Grenzfrequenz des Hochpaßfilters.
  • Seite 156 Anhang REV->PAN In Serie geschalteter Hall und Auto Pan-Effekt. Parameter Einstellbereich Beschreibung REV TIME 0.3~99.9 s Halldauer (Länge des Halleffekts). INI.DLY 0.0~500.0 ms Verzögerung des Halleffekts. HI.RATIO 0.1~1.0 Länge des hochfrequenten Hallanteils. DIFF. 0–10 Reverb-Dichte (Links/Rechts-Verteilung) DENSITY 0~100% Halldichte. Thru, 21 Hz~8.0 kHz Grenzfrequenz des Hochpaßfilters.
  • Seite 157 Anhang DELAY->ER. Parallel geschalteter Delay und Erstreflexionseffekt. Parameter Einstellbereich Beschreibung DELAY L 0.0~1000.0 ms Verzögerung des linken Kanals. DELAY R 0.0~1000.0 ms Verzögerungszeit des rechten Kanals. FB.DLY 0.0~1000.0 ms Verzögerung der Rückkopplung. Rückkopplungsintensität (“+” Werte für normale Rückkopplung, “–” FB.GAIN –99~+99% Werte, um die Phase der Rückkopplung umzukehren).
  • Seite 158 Anhang DELAY->REV In Serie geschalteter Delay und Hall Parameter Einstellbereich Beschreibung DELAY L 0.0~1000.0 ms Verzögerung des linken Kanals. DELAY R 0.0~1000.0 ms Verzögerungszeit des rechten Kanals. FB.DLY 0.0~1000.0 ms Verzögerung der Rückkopplung. Rückkopplungsintensität (“+” Werte für normale Rückkopplung, “–” FB.GAIN –99~+99% Werte, um die Phase der Rückkopplung umzukehren).
  • Seite 159 Anhang MULTI FILTER Dreiband-Parallelfilter (24 dB/Oktave).. Parameter Einstellbereich Beschreibung TYPE 1 HPF, LPF, BPF Filter 1-Typ: Tiefpaß, Hochpaß, Bandpaß TYPE 2 HPF, LPF, BPF Filter 2-Typ: Tiefpaß, Hochpaß, Bandpaß TYPE 3 HPF, LPF, BPF Filter 3-Typ: Tiefpaß, Hochpaß, Bandpaß FREQ. 1 28 Hz~16.0 kHz Frequenz des 1.

  • Seite 160: Dynamikprozessoren

    Dynamikprozessoren dienen in der Regel zum Bändigen stark variierender Signalpegel. Man kann sie jedoch auch kreativ einsetzen, sozusagen als Effekt, mit dem man dem Pegel eine “Gestalt” gibt. Das AW4416 ist mit einer eindruckvollen Anzahl Dynamikprozessoren ausgestattet: Jeder Eingangskanal, Bandrückweg, die Ste- reo-Ausgänge sowie die Summenausgänge können mit einem Dynamikeffekt bearbeitet werden.
  • Seite 161 Anhang Kompressor Ein Kompressor ist eine Art automatische Pegelsteuerung, weil Pegelspitzen reduziert werden, wodurch sich auch der Dynamikumfang verringert, so daß man das bearbeitete Signal auch ruhig etwas höher aussteuern kann. Compression ratio = 2:1 Wird der Dynamikumfang reduziert, kann man auch den Aufnahmepegel anheben und somit den Fremdspannungsabstand verbessern.
  • Seite 162 Anhang Expander Ein Expander ist auch ein Art automatische Pegelsteuerung. Mit einem Expander kann man den Pegel unterhalb des Grenzwertes weiter abschwä- chen und somit Rauschen unterdrücken. Das erlaubt es einem, eine breitere Expansion ratio = 2:1 Dynamikpalette aufzuzeichnen. Knee = hard Threshold = -10dB Expander (EXP) Parameter: Parameter...

  • Seite 163: Companderh (Cph) Und Companders (Cps) Parameter

    Anhang Compander Ein Compander ist eine Kompressor-Expander-Verknüpfung. Der Compan- der reduziert alle Pegelwerte oberhalb des Grenzwertes und reduziert den Pegel unterhalb der Width-Marke. Will heißen: Mit einem Compander kann Width man den vollen Dynamikumfang verwenden, dabei aber all zu laute Signale etwas abschwächen, so daß...

  • Seite 164: Gate Und Ducking

    Anhang Gate und Ducking Ein Gate (oder Noise Gate) ist ein Audioschalter, mit dem die Signalpegel unterhalb des Grenzwertes unterdrückt werden. Ein Gate kann man so ein- stellen, daß nur Signale ab dem Grenzpegelwert durchgelassen werden, was z.B. für die Aufnahme von Gitarren- oder Baßverstärkern bzw. Gesang Threshold = -10dB sinnvoll ist (weil z.B.
  • Seite 165 Anhang Mit Hold bestimmen Sie, wie lange das Gate oder der Ducking-Effekt noch aktiv bleibt, nachdem der Signalpegel unter den Grenzwert abgesunken ist. Decay regelt die Geschwindigkeit, mit der sich das Gate schließt bzw. der Pegel zum Ausgangswert zurückkehrt, sobald die Hold-Dauer verstrichen ist.

  • Seite 166: Werksdynamikprogramme (Übersicht)

    Anhang Werksdynamikprogramme (Übersicht) Die hier angegebenen Release-, Hold- und Decay- Werte beziehen sich auf die Anwahl der 44,1kHz-Fre- quenz des AW4416. Name Parameter Wert Beschreibung Threshold (dB) –24 Ratio ( :1) Attack (ms) Kompressor, der sich besonders A.Dr.BD "CMP Compressor für eine Bassdrum eignet.
  • Seite 167 Anhang Name Parameter Wert Beschreibung Threshold (dB) –8 Ratio ( :1) Attack (ms) Leichter Compander für denselben A.Dr.SN "CPS CompanderS Zweck wie Programm 005. Outgain (dB) Width (dB) Release (ms) Threshold (dB) –20 Ratio ( :1) Expander für Toms, wobei der Pe- gel ausgesprochen niedrig ist, so- Attack (ms) A.Dr.Tom...
  • Seite 168 Anhang Name Parameter Wert Beschreibung Threshold (dB) –18 Ratio ( :1) Andere Fassung von Programm Attack (ms) 014, die dank eines niedrigeren Piano2 "CMP Compressor Grenzwertes auch den Anschlag Outgain (dB) und den Pegel steuert. Knee Release (ms) Threshold (dB) –8 Ratio ( :1) Kompressor für Begleitparts einer...
  • Seite 169 Anhang Name Parameter Wert Beschreibung Threshold (dB) –13 Ratio ( :1) Kompressor für Synthi-Teppiche, Attack (ms) Syn.Pad "CMP Compressor mit dem ein zu diffuses Klangbild Outgain (dB) vermieden wird. Knee Release (ms) Threshold (dB) –18 Kompressor für gesampelte Klän- Ratio ( :1) ge, die hierdurch genau so druck- Attack (ms) voll und transparent werden wie die...
  • Seite 170 Anhang Name Parameter Wert Beschreibung Threshold (dB) –9 Ratio ( :1) Attack (ms) Andere Fassung von Programm Chorus "CMP Compressor 027, diesmal allerdings für Chor. Outgain (dB) Knee Release (ms) Threshold (dB) –10 Ratio ( :1) Attack (ms) Guter Ausgangspunkt für ein Pro- Compander(H)"CPH CompanderH gramm mit harter Knee-Einstellung.
  • Seite 171 Anhang Name Parameter Wert Beschreibung Threshold (dB) ∞ Ratio ( :1) Guter Ausgangspunkt für einen Li- Attack (ms) miter, der auf einem Kompressor Limiter2 "CMP Compressor beruht. Dieses Programm fängt vor Outgain (dB) allem Pegelspitzen ab. Knee hard Release (ms) Threshold (dB) –8 Kompressor, mit dem der Gesamt-...

  • Seite 172: Beheben Vermeintlicher Probleme

    Anhang Beheben vermeintlicher Probleme Wenn sich der AW4416 nicht ganz wie erwartet verhält, finden Sie auf den folgenden Seiten wahrscheinlich die Lösung dieses Problems. AW4416 kann nicht eingeschaltet werden • Haben Sie tatsächlich die richtige virtuelle Spur gewählt? • Haben Sie das Netzkabel an eine geeignete Steck- •...
  • Seite 173 • Vielleicht wurde die Stummschaltung der Stereospur deaktiviert. Szene aufgerufen werden • Wird das Eingangssignal auch wirklich an den Recor- • Vielleicht ist der AW4416 gerade so eingestellt, dass der angelegt? * er Digital-Signale aufnimmt. * Wenn dieses “Routing” stimmt, sollte das betref- •...
  • Seite 174 MIDI-Daten (Notenbefehle usw.) gesendet? lene Festplatten. Die MTC-Synchronisation ist unstabil Die empfangenen Digital-Signale klingen unna- • Haben Sie auf dem AW4416 und dem externen türlich Gerät dieselbe Frame-Auflösung gewählt? • Stimmt die Dither-Einstellung? • Vielleicht haben Sie einen Versatz (SYNC OFFSET) Sie haben zwei Kanäle gepaart, aber das Signal...
  • Seite 175 Ein an die SCSI-Buchse angeschlossener Daten- träger wird nicht erkannt • Vergessen Sie nicht, auf der “Fader Group”- bzw. “Mute Group”-Seite (EQ-Funktionsgruppe) ENABLE • Vielleicht haben Sie ihn erst nach dem AW4416 ein- zu wählen. geschaltet. • Stimmt die SCSI-Verbindung? Das Ergebnis einer Editierung ist nicht feststell- •...
  • Seite 176 Anhang Das [DATA/JOG]-Rad kann nicht zum Einstellen der Parameter verwendet werden • Vielleicht leuchtet die [NUM LOCATE]-Taste. • Vielleicht leuchtet die [JOG ON]-Taste. Im Display erscheint MEMORY FULL oder DISK FULL, und es kann nichts aufgenommen/editiert werden • Löschen Sie alle nicht mehr benötigten Dateien und führen Sie den Optimize-Befehl aus, um mehr Platz zu schaffen.

  • Seite 177: Meldungen Im Display

    CANNOT REDO Der Undo-Befehl kann nicht rückgängig gemacht werden. CANNOT SELECT (MTC SLAVE) Der AW4416 fungiert als MTC-Slave und kann also nicht zu einem externen Wordclock-Takt synchron laufen. CANNOT SELECT (WC EXTERNAL) Der AW4416 läuft zu einem externen Wordclock-Takt synchron und kann also nicht als MTC-Slave fungieren.
  • Seite 178 Der AW4416 empfängt zuviele MIDI-Daten auf einmal. MIDI: RX BUFFER FULL! MIDI: TX BUFFER FULL! Der AW4416 muss mehr MIDI-Daten senden als sein Puffer verarbei- ten kann. NO CURRENT AUTOMIX. Der Automix-Puffer enthält keine Daten. Zeichnen Sie welche auf.

  • Seite 179: Meldungen In Dialogfenstern

    TO HOST: RX BUFFER FULL! Es wurden zuviele Daten auf einmal über TO HOST empfangen. Der AW4416 muss mehr Daten an den TO HOST-Anschluss ausgeben TO HOST: TX BUFFER FULL! als sein Puffer verarbeiten kann. Es werden gerade “Trigger”-Ereignisse aufgezeichnet.
  • Seite 180 Anhang Change Media, Not TYPE 1 Backup. Legen Sie einen anderen Datenträger ein. Der aktuelle Datenträger wurde nicht mit dem TYPE 1-Verfahren archiviert. Legen Sie einen anderen Datenträger ein. Der aktuelle Datenträger Change Media, Not TYPE 2 Backup. wurde nicht mit dem TYPE 2-Verfahren archiviert. Change Media, Please Sie haben den falschen Datenträger eingelegt.

  • Seite 181: Spezifikationen

    2 Kanäle (Stereo × 1) Solo Sampler-Sektion Zuordnung zur Mixer-Sektion Wiedergabe 8 Stimmen 8 × 2 Bänke Pads (Starten der Samples) Sampling-Dauer max. 90 sec. (16 Bit/44.1 kHz) Recorder-Sektion Speichermedium Interne 2.5" IDE-Festplatte Audiodatenformat AW4416-Originalformat Wortbreite (Auflösung) 16 Bit, 24 Bit Anhang– — Referenzhandbuch...

  • Seite 182: Mixer-Sektion

    Anhang 130 Spuren (16 Spuren × 8 virtuelle Spu- Spuren ren, plus Stereospur) Maximale Aufnahmezeit Ca. 140 min (44.1 kHz, 16 Bit, 16 Spuren, 12GB-Festplatte) Leistungsanforderungen USA & Kanada: 120 V 80 W AC, 60 Hz Europa: 230 V 80 W AC, 50 Hz Abmessungen (B ×...
  • Seite 183 Anhang STEREO OUT L, R (asymmetrisch, RCA/Cinch) Ausgangsimpedanz 1 kΩ Nennlastimpedanz 10 kΩ Nennausgangspegel –10 dBV Maximaler Ausgangspegel +8 dBV MONITOR OUT L, R (symmetrische TRS-Klinkenbuchsen) Ausgangsimpedanz 150Ω Nennlastimpedanz 10 kΩ Nennausgangspegel +4 dB Maximaler Ausgangspegel +22 dB OMNI OUT 1~4 (asymmetrische Klinkenbuchsen) Ausgangsimpedanz 1 kΩ...

  • Seite 184: Recorder-Sektion

    Spuren 9~16 1–2 3–4 9~16 130 Spuren (16 Spuren × 8 virtuelle Spu- Spuren ren, plus Stereospur) Format Dateisystem AW4416-Originalformat Interne Festplatte 2.5" IDE Max. Speicherkapazität 64 GB (8 GB-Partitionen) Max. Songs je Festplatte Ca. 30.000 Songs Anhang– — Referenzhandbuch...

  • Seite 185: Bedienelemente

    Anhang Editierfunktionen Songs (Song Edit) Name, Comment, Delete, Copy, Optimize, Protect, Fade In/Out Spuren (Track Edit) Name, Erase, Copy, Exchange, Slip, Time Compression/ Expansion, Pitch Change, Import Ausschnitte (Part Edit) Erase, Delete, Copy, Move, Insert, Time Compression/ Expansion, Pitch Change Regionen (Region Edit) Erase, Delete, Copy, Move, Time Compression/ Expansion, Pitch Change,...

  • Seite 186: Steuer-Anschlüsse

    Anhang Sampler-Sektion SAMPLING PAD-Tasten 1, 2, 3, 4, 5, 6, 7, 8, BANK, EDIT Recorder-Sektion CUE-Taste REC TRACK SELECT-Tasten 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, ST, ALL SAFE RECORDER-Tasten TRACK, EDIT Locator-Tasten NUM LOCATE, , MARK, AUTO...

  • Seite 187: Abmessungen

    Anhang Abmessungen 147.7 132.1 Einheit: mm Änderungen der technischen Daten und des Designs ohne Vorankündigung jederzeit vorbehalten. Für das europäische Modell Kunden-/Benutzerinformation nach EN55103-1 und EN55103-2. Einschaltstrom: 30A Entspricht den Umweltschutzbestimmungen: E1, E2, E3 und E4 Anhang– — Referenzhandbuch...

  • Seite 188: Midi Data Format

    MIDI OUT, the PORT setting must be set to MIDI IN/ ing playback and recording. OUT. When the AW4416 is in MIDI clock transmission mode, Start/Stop/Continue commands will be transmitted by the 2.2 MIDI program change assign table corresponding operations, and MIDI Clock and Song Posi-...
  • Seite 189 < Reception > These messages are received if the AW4416 is operating as a MTC slave. Quarter Frame messages received in realtime are assembled internally to create time code values that control the recorder.
  • Seite 190 < Reception > If MIDI Clock is being transmitted, Song Position Pointer If the AW4416 is operating as the MMC SLAVE, it will begin messages will be transmitted when the recorder stops or playback when this message is received if the device num- locates, in order to indicate the song position at which play- ber matches or is 7F.
  • Seite 191 < Reception > RECORD READY < Reception > If the AW4416 is operating as the MMC SLAVE and the device number of the message matches or is 7F, it will begin If the AW4416 is operating as the MMC SLAVE and the recording if stopped, or punch-in if playing.

  • Seite 192: Midi Implementation Chart

    YAMAHA [PROFESSIONAL AUDIO WORKSTATION] Date: 18 Feb. 2000 MIDI Implementation Chart Model: AW4416 Version: 1.0 Function... Transmitted Recognized Remarks Basic Default 1–16 1–16 Memorized Channel Changed 1–16 1–16 Memorized Default OMNI off/OMNI on Memorized Mode Messages Altered ************** Note 0–127...
  • Seite 193 AW4416 Blockschaltbild MIC/LINE STEREO INPUT SELECTED INSERT RETURNS METER METER INSERT INPUT 1(...24) LEVEL BAL PEAK PREFADER LISTEN/ AFTER PAN ATT 4BAND EQ SOLO METER METER METER NAMICS INPUT METER METER METER (EQ) INSERT LEVEL ATT 4BAND EQ NAMICS INPUT...
  • Seite 194 YAMAHA CORPORATION V566480 R1 1 IP 198 Pro Audio & Digital Musical Instrument Division P.O. Box 3, Hamamatsu, 430-8651, Japan 00 09 2500 AP Printed in Japan...
