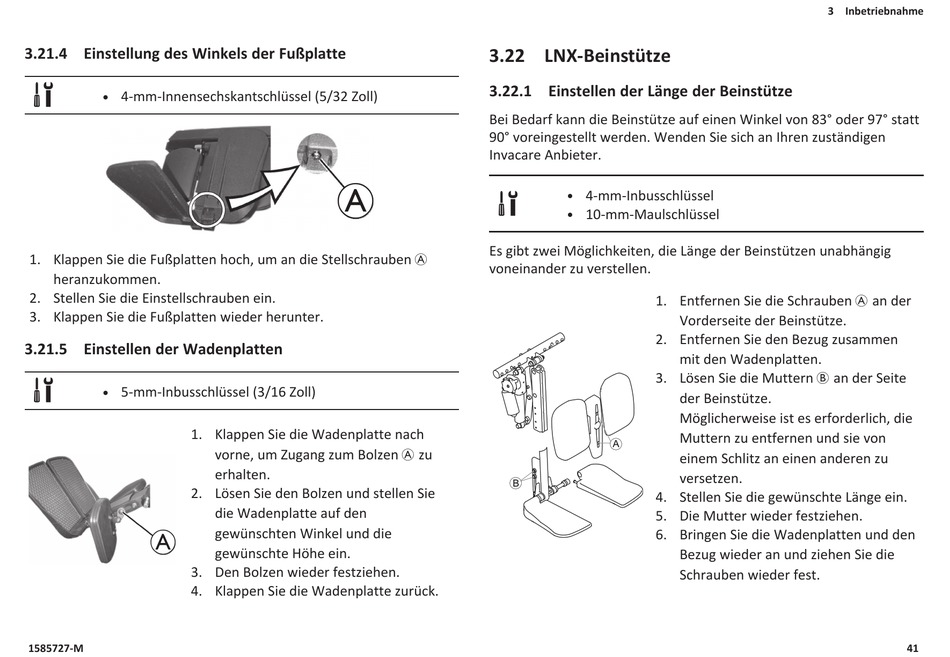

3.21.4 Einstellung des Winkels der Fußplatte
4-mm-Innensechskantschlüssel (5/32 Zoll)
l
1. Klappen Sie die Fußplatten hoch, um an die Stellschrauben A
heranzukommen.
2. Stellen Sie die Einstellschrauben ein.
3. Klappen Sie die Fußplatten wieder herunter.
3.21.5 Einstellen der Wadenplatten
5-mm-Inbusschlüssel (3/16 Zoll)
l
1. Klappen Sie die Wadenplatte nach
2. Lösen Sie den Bolzen und stellen Sie
A
3. Den Bolzen wieder festziehen.
4. Klappen Sie die Wadenplatte zurück.
1585727-M
A
vorne, um Zugang zum Bolzen A zu
erhalten.
die Wadenplatte auf den
gewünschten Winkel und die
gewünschte Höhe ein.
3.22 LNX-Beinstütze
3.22.1 Einstellen der Länge der Beinstütze
Bei Bedarf kann die Beinstütze auf einen Winkel von 83° oder 97° statt
90° voreingestellt werden. Wenden Sie sich an Ihren zuständigen
Invacare Anbieter.
4-mm-Inbusschlüssel
l
10-mm-Maulschlüssel
l
Es gibt zwei Möglichkeiten, die Länge der Beinstützen unabhängig
voneinander zu verstellen.
1. Entfernen Sie die Schrauben A an der
2. Entfernen Sie den Bezug zusammen
3. Lösen Sie die Muttern B an der Seite
4. Stellen Sie die gewünschte Länge ein.
5. Die Mutter wieder festziehen.
6. Bringen Sie die Wadenplatten und den
3 Inbetriebnahme
Vorderseite der Beinstütze.
mit den Wadenplatten.
der Beinstütze.
Möglicherweise ist es erforderlich, die
Muttern zu entfernen und sie von
einem Schlitz an einen anderen zu
versetzen.
Bezug wieder an und ziehen Sie die
Schrauben wieder fest.
41
