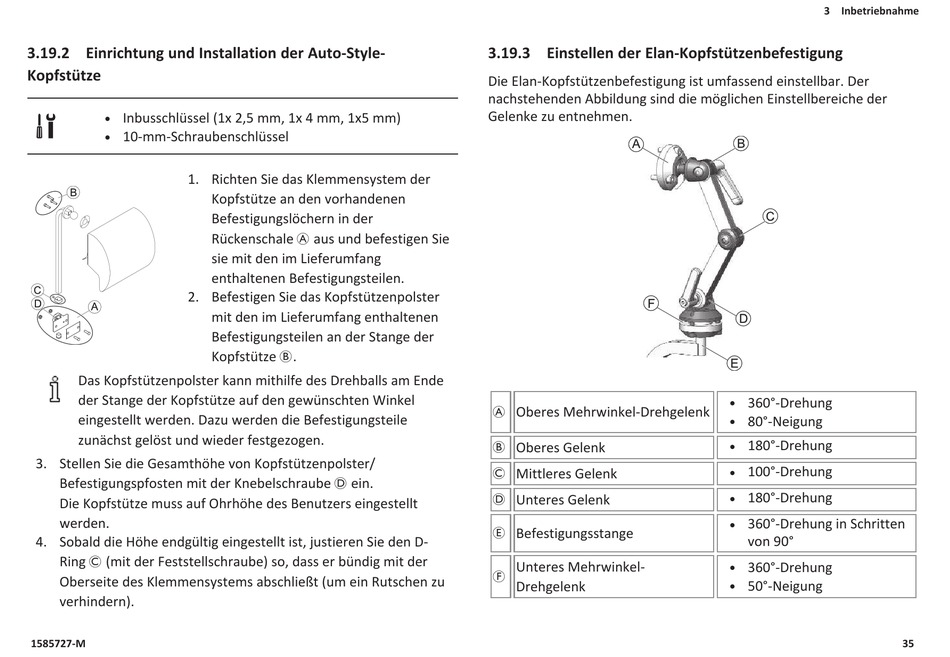

3.19.2 Einrichtung und Installation der Auto-Style-
Kopfstütze
Inbusschlüssel (1x 2,5 mm, 1x 4 mm, 1x5 mm)
l
10-mm-Schraubenschlüssel
l
1. Richten Sie das Klemmensystem der
2. Befestigen Sie das Kopfstützenpolster
Das Kopfstützenpolster kann mithilfe des Drehballs am Ende
der Stange der Kopfstütze auf den gewünschten Winkel
eingestellt werden. Dazu werden die Befestigungsteile
zunächst gelöst und wieder festgezogen.
3. Stellen Sie die Gesamthöhe von Kopfstützenpolster/
Befestigungspfosten mit der Knebelschraube D ein.
Die Kopfstütze muss auf Ohrhöhe des Benutzers eingestellt
werden.
4. Sobald die Höhe endgültig eingestellt ist, justieren Sie den D-
Ring C (mit der Feststellschraube) so, dass er bündig mit der
Oberseite des Klemmensystems abschließt (um ein Rutschen zu
verhindern).
1585727-M
Kopfstütze an den vorhandenen
Befestigungslöchern in der
Rückenschale A aus und befestigen Sie
sie mit den im Lieferumfang
enthaltenen Befestigungsteilen.
mit den im Lieferumfang enthaltenen
Befestigungsteilen an der Stange der
Kopfstütze B.
3.19.3 Einstellen der Elan-Kopfstützenbefestigung
Die Elan-Kopfstützenbefestigung ist umfassend einstellbar. Der
nachstehenden Abbildung sind die möglichen Einstellbereiche der
Gelenke zu entnehmen.
A Oberes Mehrwinkel-Drehgelenk
B Oberes Gelenk
C Mittleres Gelenk
D Unteres Gelenk
E Befestigungsstange
Unteres Mehrwinkel-
F
Drehgelenk
3 Inbetriebnahme
360°-Drehung
l
80°-Neigung
l
180°-Drehung
l
100°-Drehung
l
180°-Drehung
l
360°-Drehung in Schritten
l
von 90°
360°-Drehung
l
50°-Neigung
l
35
