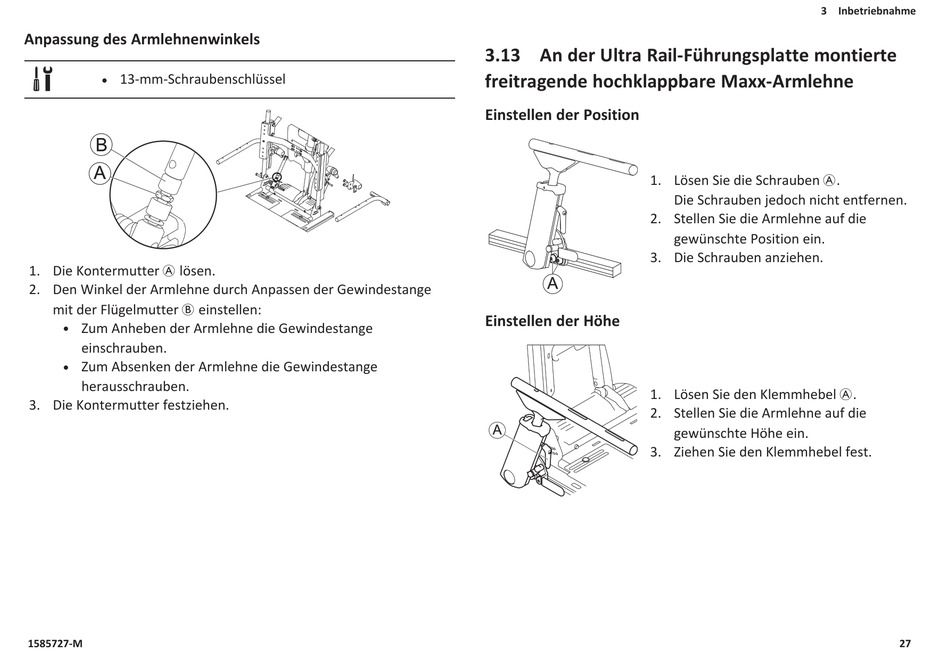

Anpassung des Armlehnenwinkels
13-mm-Schraubenschlüssel
l
1. Die Kontermutter A lösen.
2. Den Winkel der Armlehne durch Anpassen der Gewindestange
mit der Flügelmutter B einstellen:
Zum Anheben der Armlehne die Gewindestange
l
einschrauben.
Zum Absenken der Armlehne die Gewindestange
l
herausschrauben.
3. Die Kontermutter festziehen.
1585727-M
3.13 An der Ultra Rail-Führungsplatte montierte
freitragende hochklappbare Maxx-Armlehne
Einstellen der Position
1. Lösen Sie die Schrauben A.
2. Stellen Sie die Armlehne auf die
3. Die Schrauben anziehen.
Einstellen der Höhe
1. Lösen Sie den Klemmhebel A.
2. Stellen Sie die Armlehne auf die
3. Ziehen Sie den Klemmhebel fest.
3 Inbetriebnahme
Die Schrauben jedoch nicht entfernen.
gewünschte Position ein.
gewünschte Höhe ein.
