Ultra Low Maxx

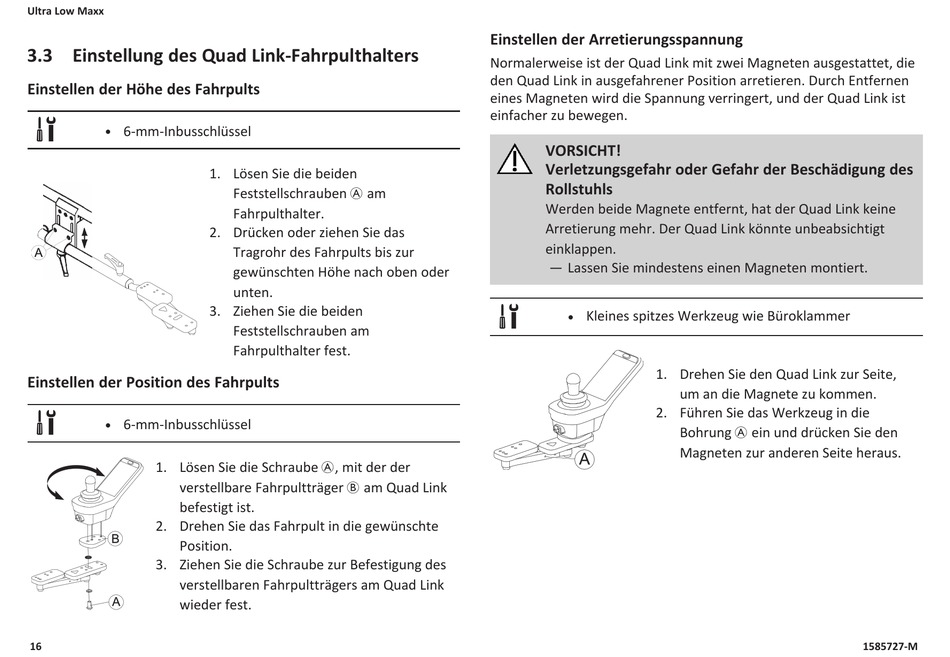

3.3 Einstellung des Quad Link-Fahrpulthalters
Einstellen der Höhe des Fahrpults
6-mm-Inbusschlüssel
l
1. Lösen Sie die beiden
2. Drücken oder ziehen Sie das
3. Ziehen Sie die beiden
Einstellen der Position des Fahrpults
6-mm-Inbusschlüssel
l
1. Lösen Sie die Schraube A, mit der der
verstellbare Fahrpultträger B am Quad Link
befestigt ist.
2. Drehen Sie das Fahrpult in die gewünschte
Position.
3. Ziehen Sie die Schraube zur Befestigung des
verstellbaren Fahrpultträgers am Quad Link
wieder fest.
16
Feststellschrauben A am
Fahrpulthalter.
Tragrohr des Fahrpults bis zur
gewünschten Höhe nach oben oder
unten.
Feststellschrauben am
Fahrpulthalter fest.
Einstellen der Arretierungsspannung
Normalerweise ist der Quad Link mit zwei Magneten ausgestattet, die
den Quad Link in ausgefahrener Position arretieren. Durch Entfernen
eines Magneten wird die Spannung verringert, und der Quad Link ist
einfacher zu bewegen.
VORSICHT!
Verletzungsgefahr oder Gefahr der Beschädigung des
Rollstuhls
Werden beide Magnete entfernt, hat der Quad Link keine
Arretierung mehr. Der Quad Link könnte unbeabsichtigt
einklappen.
— Lassen Sie mindestens einen Magneten montiert.
Kleines spitzes Werkzeug wie Büroklammer
l
1. Drehen Sie den Quad Link zur Seite,
2. Führen Sie das Werkzeug in die
um an die Magnete zu kommen.
Bohrung A ein und drücken Sie den
Magneten zur anderen Seite heraus.
1585727-M
