Ultra Low Maxx

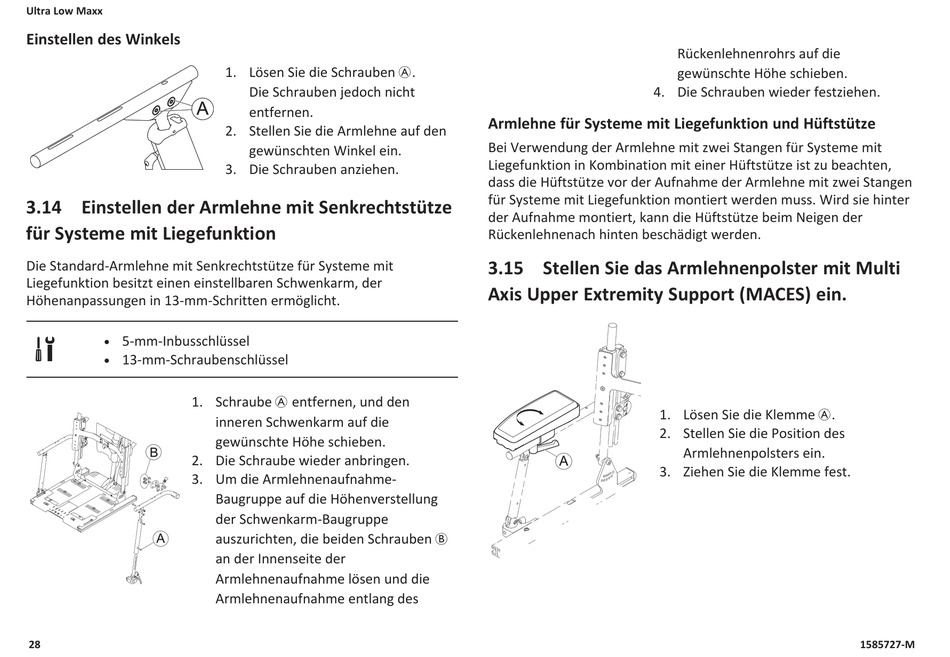

Einstellen des Winkels
3.14 Einstellen der Armlehne mit Senkrechtstütze
für Systeme mit Liegefunktion
Die Standard-Armlehne mit Senkrechtstütze für Systeme mit
Liegefunktion besitzt einen einstellbaren Schwenkarm, der
Höhenanpassungen in 13-mm-Schritten ermöglicht.
5-mm-Inbusschlüssel
l
13-mm-Schraubenschlüssel
l
1. Schraube A entfernen, und den
2. Die Schraube wieder anbringen.
3. Um die Armlehnenaufnahme-
28
1. Lösen Sie die Schrauben A.
Die Schrauben jedoch nicht
entfernen.
2. Stellen Sie die Armlehne auf den
gewünschten Winkel ein.
3. Die Schrauben anziehen.
inneren Schwenkarm auf die
gewünschte Höhe schieben.
Baugruppe auf die Höhenverstellung
der Schwenkarm-Baugruppe
auszurichten, die beiden Schrauben B
an der Innenseite der
Armlehnenaufnahme lösen und die
Armlehnenaufnahme entlang des
4. Die Schrauben wieder festziehen.
Armlehne für Systeme mit Liegefunktion und Hüftstütze
Bei Verwendung der Armlehne mit zwei Stangen für Systeme mit
Liegefunktion in Kombination mit einer Hüftstütze ist zu beachten,
dass die Hüftstütze vor der Aufnahme der Armlehne mit zwei Stangen
für Systeme mit Liegefunktion montiert werden muss. Wird sie hinter
der Aufnahme montiert, kann die Hüftstütze beim Neigen der
Rückenlehnenach hinten beschädigt werden.
3.15 Stellen Sie das Armlehnenpolster mit Multi
Axis Upper Extremity Support (MACES) ein.
1. Lösen Sie die Klemme A.
2. Stellen Sie die Position des
3. Ziehen Sie die Klemme fest.
Rückenlehnenrohrs auf die
gewünschte Höhe schieben.
Armlehnenpolsters ein.
1585727-M
