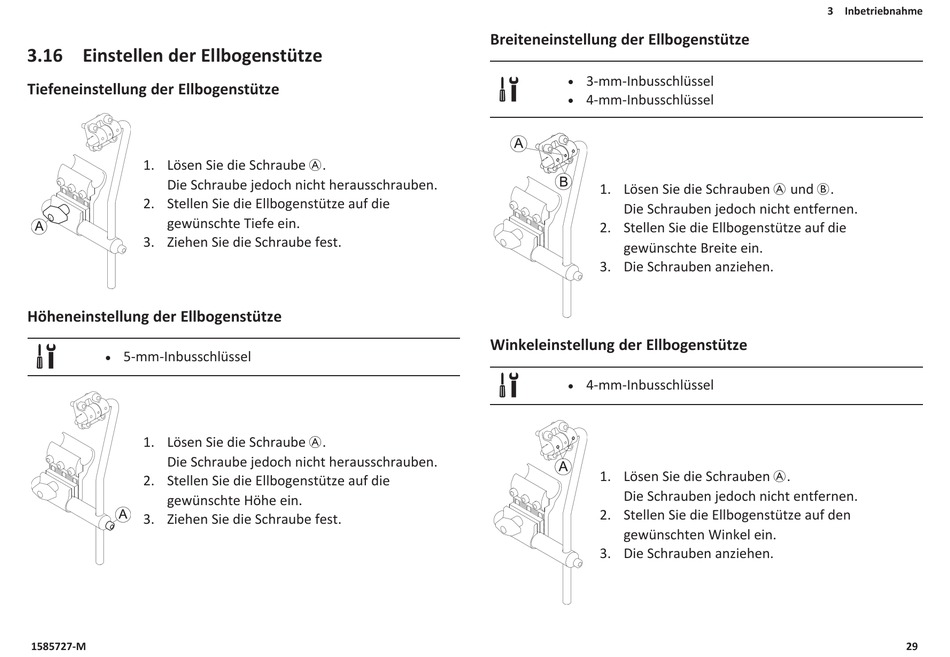

3.16 Einstellen der Ellbogenstütze
Tiefeneinstellung der Ellbogenstütze
1. Lösen Sie die Schraube A.
Die Schraube jedoch nicht herausschrauben.
2. Stellen Sie die Ellbogenstütze auf die
gewünschte Tiefe ein.
3. Ziehen Sie die Schraube fest.
Höheneinstellung der Ellbogenstütze
5-mm-Inbusschlüssel
l
1. Lösen Sie die Schraube A.
Die Schraube jedoch nicht herausschrauben.
2. Stellen Sie die Ellbogenstütze auf die
gewünschte Höhe ein.
3. Ziehen Sie die Schraube fest.
1585727-M
Breiteneinstellung der Ellbogenstütze
3-mm-Inbusschlüssel
l
4-mm-Inbusschlüssel
l
1. Lösen Sie die Schrauben A und B.
Die Schrauben jedoch nicht entfernen.
2. Stellen Sie die Ellbogenstütze auf die
gewünschte Breite ein.
3. Die Schrauben anziehen.
Winkeleinstellung der Ellbogenstütze
4-mm-Inbusschlüssel
l
1. Lösen Sie die Schrauben A.
Die Schrauben jedoch nicht entfernen.
2. Stellen Sie die Ellbogenstütze auf den
gewünschten Winkel ein.
3. Die Schrauben anziehen.
