Kapitel 2
Verkabelung Ihres Studios
In diesem Kapitel wird beschrieben, wie die
24-Bit-ADAT Bridge I/O an Ihr Pro Tools-
System und an ein ADAT-kompatibles
Gerät angeschlossen wird. Es gibt zwei
verschiedene Arten der Verbindung:
Primäre Systemverbindungen
(alle Systeme)
Anschluss der ADAT Bridge I/O an ADAT-
N
Rekorder oder ADAT-kompatible Geräte
Anschluss der ADAT Bridge I/O an das
N
Pro Tools-System
Synchronisationsverbindungen
(optional)
In diesem Abschnitt finden Sie
Anweisungen zum Anschluss von
Synchronisationsgeräten.
Vor dem Start:
• Stellen Sie sicher, dass das Pro Tools-
System ordnungsgemäß installiert
wurde.
• Schalten Sie den Computer, die
Hardware-Interfaces und ADATs aus,
damit das System nicht beschädigt wird.
Folgende Kabel sind im Lieferumfang
der ADAT Bridge I/O enthalten:
• ein (1) Wechselstromkabel
• ein (1) 60-Pin- auf 50-Pin-Interface-Kabel
• zwei (2) optische ADAT-Kabel
• Ein (1) BNC-Slave Clock-Kabel
Die im Lieferumfang der ADAT Bridge I/O
enthaltenen Kabel sind 2 Fuß (60,96 cm)
lang. Sie können für Ihr System optische
Kabel mit einer Länge von bis zu 30 Fuß
(928,8 cm) verwenden, solange diese
qualitativ hochwertig und von Alesis
empfohlen sind.
Optisches
BNC-Kabel
Kabel

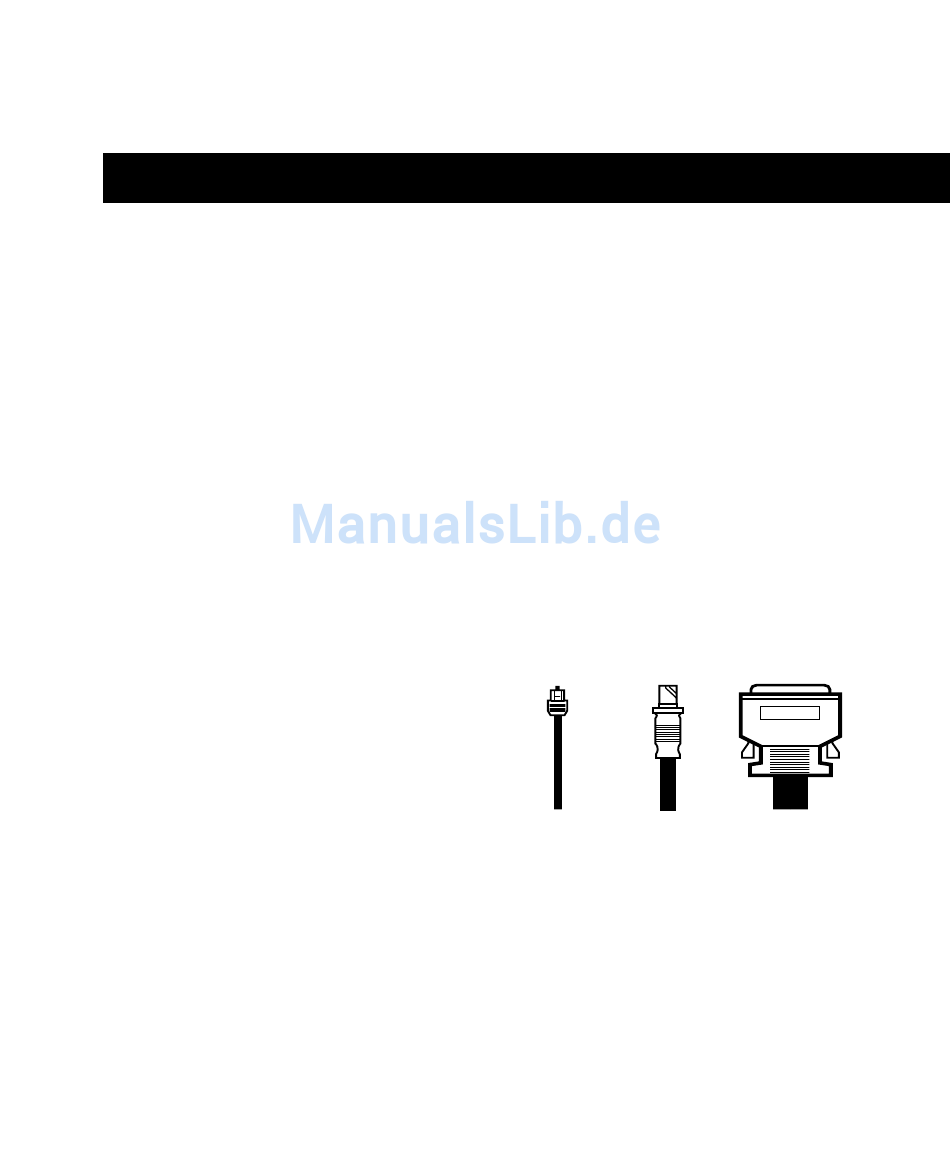

Im Lieferumfang der ADAT Bridge I/O enthaltene Kabel
Das im Lieferumfang enthaltene BNC-
Kabel hat die für Word Clock-Anschlüsse
mit der ADAT Bridge maximal empfohlene
Länge. Sie können auch längere BNC-Kabel
verwenden; dies kann jedoch zum
Auftreten von Klick- und Knackgeräuschen
und anderem digitalen Rauschen auf
Kanal 1 Ihres Systems führen.
Kapitel 2: Verkabelung Ihres Studios 5
60-Pin- auf 50-Pin-
Interface-Kabel
