ADAT 1
ADAT 1
Alesis 9-Pin-Sync-Kabel
Alesis 9-pin sync cable
optical cables
optische
Kabel
optische Kabeli
optical cables
zum Computer B-Port
to "Computer B" port
zum Computer A-Port
to "Computer A" port

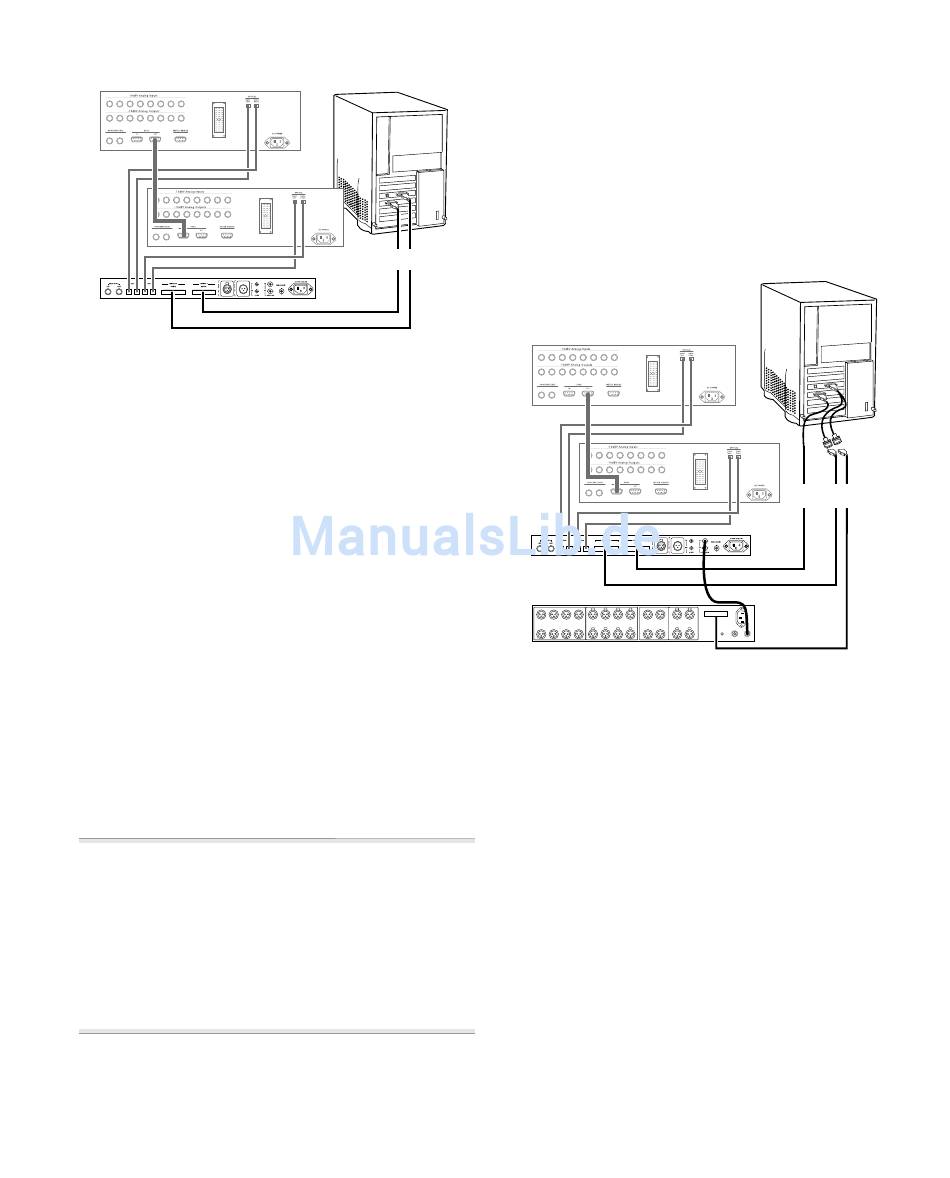

16-Kanal-Interface-Verbindungen zwischen der ADAT
Bridge und einem erweiterten Pro Tools-System mit
Hilfe zweier Digidesign Standard-Interface-Kabel
Dritter Schritt: Anschluss einer
Clock
Wenn Sie nur mit einer ADAT Bridge I/O
arbeiten, also ohne zusätzliche Digidesign
Audio-Interfaces und ohne externe
Synchronizer, können Sie diesen Abschnitt
überspringen.
Wenn Sie zusätzlich über ein Digidesign
888 24- oder 882 20-Audio-Interface
verfügen, werden Sie dieses wahrscheinlich
als primäres Audio-Interface verwenden
und die ADAT Bridge als Erweiterungs-
Interface in Ihrem System einsetzen.
L
In diesem Abschnitt wird ausschließlich auf
Clock-Verbindungen zwischen Pro Tools-Audio-
Interfaces eingegangen. Bei vielen
Synchronizern kommen weitere Anforderungen
hinsichtlich der Clock-Verbindung hinzu.
Weitere Informationen dazu finden Sie unter
„Synchronisationsverbindungen" auf Seite 16.
ADAT 2
ADAT 2
50-Pin-Interface-Kabel
50-pin
interface cables
zur MIX I/O- oder einer
anderen Pro Tools-Farm-Karte
to MIX I/O, or any Pro Tools "Farm" card
zur primären Pro Tools-Audio-Karte
to primary Pro Tools audio card (MIX, MIXPlus, D24 or Disk I/O card)
(MIX-, MIXPlus-, d24- oder Disk I/O-Karte)
So stellen Sie Clock-Verbindungen mit
anderen Digidesign Audio-Interfaces her:
Schließen Sie den Slave Clock Out-Port
1
des primären Audio-Interface
(beispielsweise des 888/24) mit Hilfe des
BNC-Kabels an den Slave Clock In-Port des
nächsten Audio-Interface (beispielsweise
der ADAT Bridge I/O) an.
ADAT 1
ADAT 1
Alesis 9-Pin-Sync-Kabel
Alesis 9-pin sync cable
optical cables
optische
Kabel
optische Kabel
optical cables
ADAT Bridge
zum Computer
ADAT Bridge
B-Port
to "Computer B" port
zum Computer A-Port
888 Slave Clock-Ausgang zum Port „B" der
to "Computer A" port
7
5
3
1
7
5
3
1
5/6
1/2
5/6
1/2
ANALOG OUTPUT
ANALOG INPUT
AES/EBU OUTPUT
AES/EBU INPUT
8
6
4
2
8
6
4
2
7/8
3/4
7/8
3/4
888/24 bzw. anderes
888|24 or other
Computer 1-Port
zusätzliches I/O
additional I/O
Slave-Clock- und Interface-Verbindungen in einem
System mit einem 888 24 und einer ADAT Bridge
Verbinden Sie alle weiteren Pro Tools-
2
Audio-Interfaces, indem Sie die
beschriebenen Schritte wiederholen, so
dass sämtliche Interfaces hintereinander
als Slave betrieben werden.
Kapitel 2: Verkabelung Ihres Studios 15
optionales
optional Y cable
ADAT 2
(available separately)
Y-Kabel
ADAT 2
A
A
(separat
B
B
erhältlich)
50-pin
50-Pin-Interface-Kabel
interface cables
Slave Clock-Ausgang
Slave Clock Out
zum I/O-Port der MIX- bzw. Farm-Karte
to MIXI/O or Farm I/O port
to primary Pro Tools
888 Slave Clock Out
audio card port "B"
primären Pro
Computer 1
Tools-Audio-
to primary Pro Tools
Karte
audio card port "A"
S/PDIF
S/PDIF
SLAVE CLOCK
SLAVE CLOCK
zum Port „A" der
IN
OUT
IN
OUT
primären Pro Tools-
Computer 1 port
Audio-Karte
