Wenn Sie die ADAT Bridge I/O als
N
Erweiterungs-Interface verwenden, schließen
Sie die Bridge an den entsprechenden
Erweiterungs-I/O-Port an. Das ist der I/O-Port
auf der Pro Tools I/O-Karte im
nächsthöheren PCI-Steckplatz Ihres
Computers (oder in dem PCI-
Erweiterungschassis). Weitere Informationen
zur Festlegung der Steckplatzreihenfolge
Ihrer Karten finden Sie im Pro Tools System-
Installationshandbuch .
Bei zwei ADATs (16-Kanal-Betrieb):
Im Folgenden wird die Verkabelung einer
ADAT Bridge I/O mit zwei ADATs erläutert.
Mit dieser Grundkonfiguration ist die
Übertragung von 16 Kanälen zwischen
Pro Tools und ADAT möglich. Die
Synchronisation der beiden Geräte bei
Aufnahme und Wiedergabe ist jedoch
nicht vorgesehen (obwohl die beiden
ADATs über eine 9-Pin-Sync-Verbindung
synchronisiert sind). Dies bedeutet, dass Sie
die Aufnahme/Wiedergabe in Pro Tools
und auf dem ADAT getrennt voneinander
manuell starten bzw. stoppen müssen. Der
nicht-synchronisierte Betrieb reicht aus,
um einfache ADAT-Sicherheitskopien von
Pro Tools-Tracks anzufertigen.
So verkabeln Sie ein System mit einer ADAT
Bridge I/O und zwei ADATs:
Schließen Sie ein zweites 50-Pin-
1
Interface-Kabel an den Computer B-Port
auf der Rückseite der ADAT Bridge I/O an.
Dieses Kabel erhalten Sie bei Ihrem
Audiofachhändler.
14
ADAT Bridge I/O Handbuch
Die Art, wie die beiden Computer-Ports
2
der ADAT Bridge I/O mit Ihrem Computer
verbunden werden, hängt vom
verwendeten Pro Tools-System ab:
• Bei Pro Tools MIX- und 24-Systemen
schließen Sie (wenn Sie den separat
erhältlichen 16-Kanal-
Peripheriekabeladapter besitzen) das
einfache Ende des Y-Kabels an die
primäre Pro Tools-Karte an. Eine
Anleitung dazu finden Sie unter
„Systeme mit einem ADAT (8-Kanal-
Betrieb)" auf Seite 13. Stellen Sie sicher,
dass Sie den Zweig A des Y-Kabels an den
Computer A-Port der ADAT Bridge I/O
und den Zweig B des Kabels an den
Computer B-Port der Bridge anschließen
(siehe auch die nachstehende
Abbildung).
ADAT 1
ADAT 1
Alesis 9-Pin-Sync-Kabel
Alesis 9-pin sync cable
optische
optical cables
Kabel
optische Kabel
optical cables
to "Computer B" port
zum Computer B-Port
zum Computer A-Port
to "Computer A" port

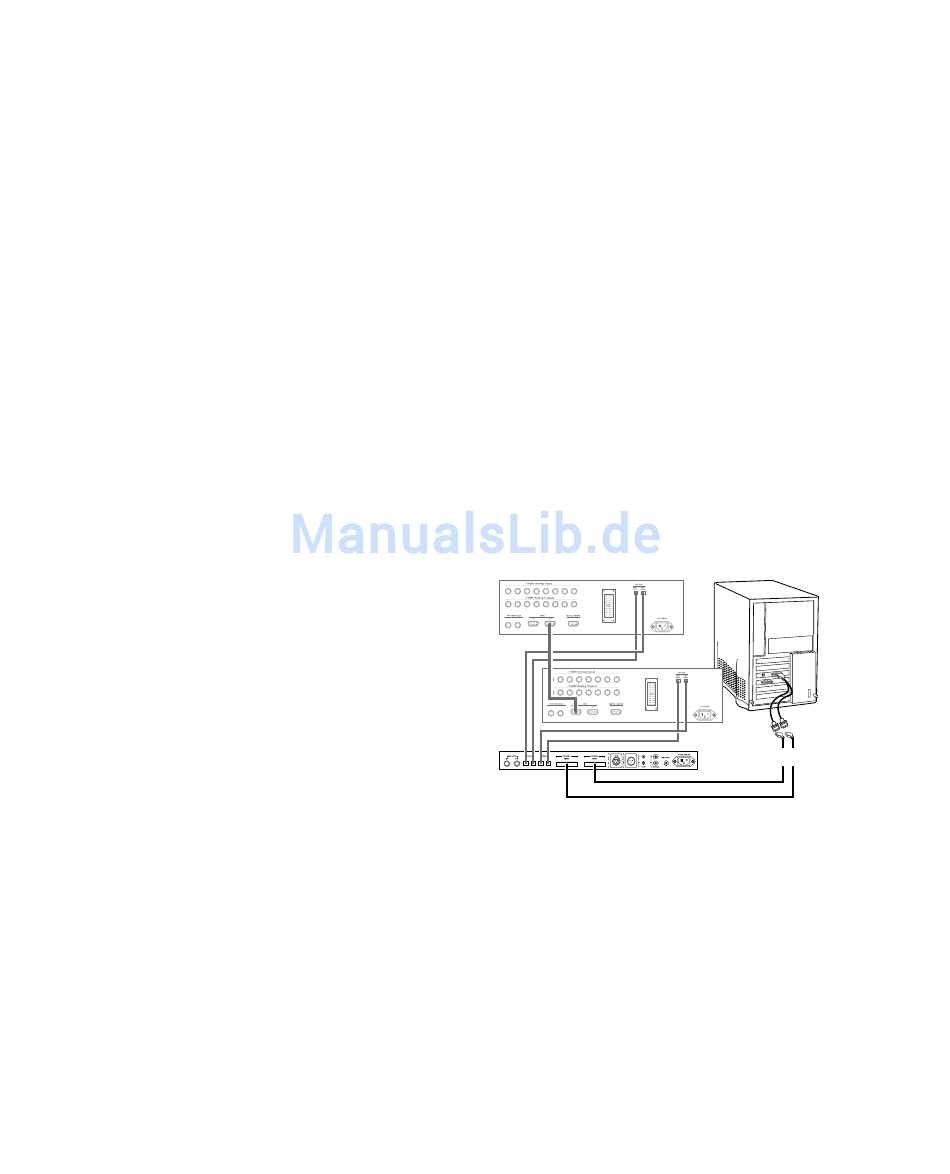

Verbindung der ADAT Bridge I/O mit zwei ADATs,
Anschluss an Pro Tools MIX- bzw. d24-Karte mit Hilfe
des optionalen Y-Kabels
- oder -
• Schließen Sie das zweite Interface-Kabel
an die nächste verfügbare I/O-Karte an
(MIXPlus, MIXI/O, d24 oder DSP Farm).
ADAT 2
ADAT 2
optionales Y-
optional Y cable
for d24 cards
Kabel für d24-
(available separately)
Karten (separat
erhältlich)
50-Pin-Interface-Kabel
50-pin
interface cables
zum Port „B" der MIX- bzw. d24-Karte
to MIX or d24 port "B"
zum Port „A" der MIX- bzw. d24-Karte
to MIX or d24 port "A"
