Bei dem roten Licht, was am Ende eines
angeschlossenen optischen ADAT-Kabels zu
sehen sein kann, handelt es sich nicht um
Laserstrahlen. Es ist daher auch nicht
schädlich für Ihre Augen.
So stellen Sie mit Hilfe von optischen Kabeln
die Verbindung zwischen der ADAT Bridge I/O
und ADAT-Geräten her:
Schließen Sie eines der mitgelieferten
1
optischen Kabel an die Buchse mit der
Aufschrift Optical #1 Out auf der Rückseite
der Digidesign ADAT Bridge I/O an.
Schließen Sie das andere Ende des Kabels
dann an den digitalen Eingang Ihres
primären (Master) ADATs an. Vermeiden
Sie es, die Kabelenden mit den Fingern zu
berühren, um keine Fingerabdrücke auf
den Linsen zu hinterlassen.
Schließen Sie eines der mitgelieferten
2
optischen Kabel an die Buchse mit der
Aufschrift Optical #1 Out auf der Rückseite
der Digidesign ADAT Bridge I/O an.
Schließen Sie das andere Ende des Kabels
dann an den digitalen Eingang Ihres
primären ADATs (Master) an.
Optisches Kabel vom Out-Port des
optical cable from ADAT out
ADAT zum In-Port der ADAT Bridge
to ADAT Bridge in
Optisches Kabel vom Out-Port der
optical cable from ADAT Bridge out
ADAT Bridge zum In-Port des ADAT

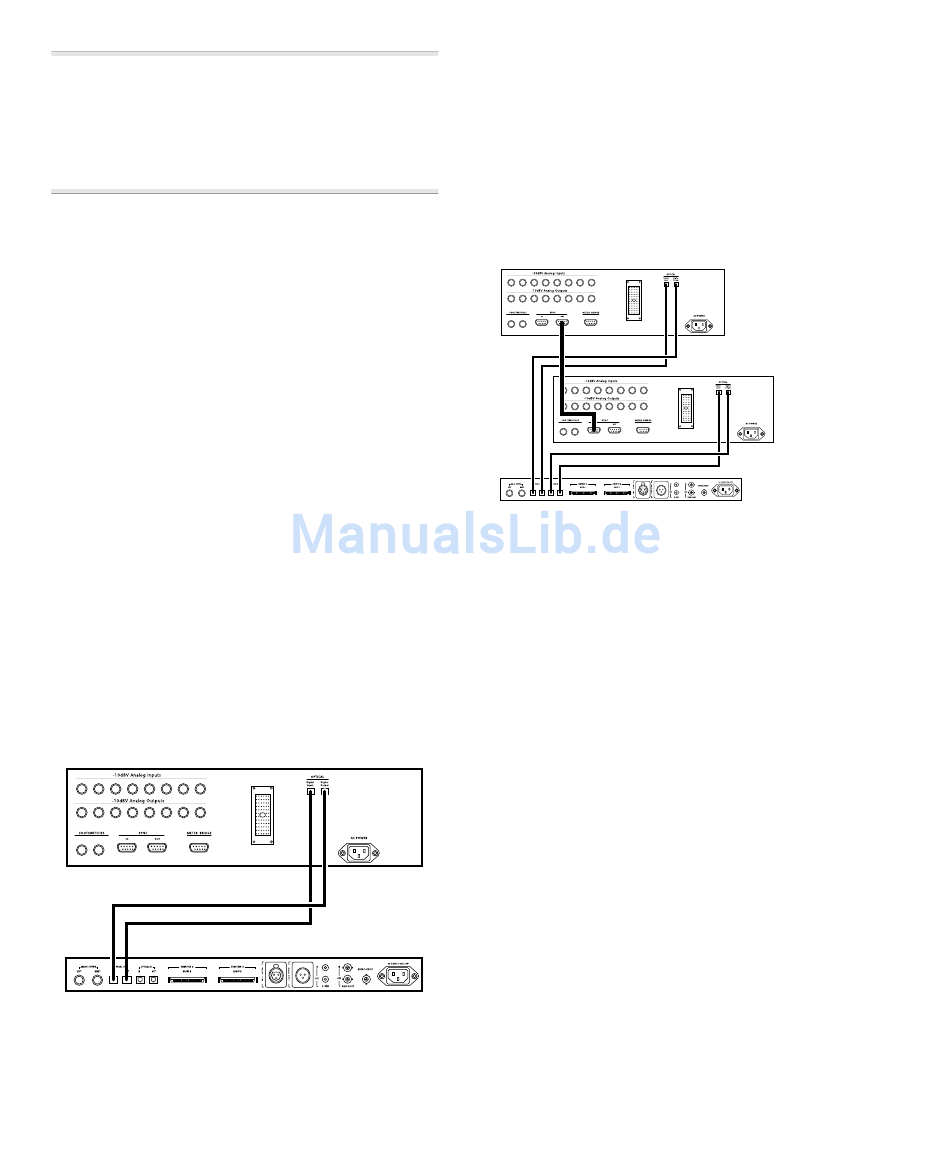

Optische Verbindung zwischen einer ADAT Bridge I/O
und einem ADAT
12
ADAT Bridge I/O Handbuch
to ADAT in
Wenn Sie zwei ADATs mit Ihrer ADAT
3
Bridge I/O verwenden möchten (16-Kanal-
Modus), nehmen Sie die gleichen
Verbindungen zwischen den Optical #2
In/Out-Ports an der Digidesign ADAT
Bridge I/O und den digitalen In/Out-Ports
des zweiten ADAT vor.
ADAT 1
Alesis 9-Pin-
Alesis 9-pin sync cable
Sync-Kabel
optische
optical cables
Group A
Kabel
Group A
optische Kabel Group B
optical cables - Group B
Optische Verbindungen zwischen einer ADAT Bridge
und zwei ADATs. (ADAT 9-Pin-Sync-Verbindung wird
ebenfalls gezeigt)
Hinweise zur ADAT 9-Pin-Sync-
Verbindung
In der obenstehenden Abbildung ist auch
das ADAT 9-Pin-Sync-Kabel zu sehen (vom
Sync-Ausgang des Master ADAT zum Sync-
Eingang des Slave ADAT), das für die
fehlerfreie Synchronisation der beiden
ADATs benötigt wird. Im ADAT
Benutzerhandbuch wird davon
ausgegangen, dass bei Verwendung von
zwei ADATs das Sync-Kabel bereits
entsprechend angeschlossen wurde und
ein fehlerfreier Betrieb gewährleistet ist.
Weitere Informationen finden Sie im
ADAT-Handbuch.
ADAT 1
ADAT 2
ADAT 2
ADAT Bridge I/O
ADAT Bridge I/O
