Kapitel 4
Verkabelung Ihres Studios
In diesem Kapitel wird erklärt, wie Sie die Digi 001 I/O Box an ein Mischpult, ein Verstärkersystem, an
digitale Rekorder und andere Studiogeräte anschließen und wie Sie Audioquellen für die Aufnahme in
das Setup einbinden.
Eingänge und Ausgänge der Digi 001 I/O Box
Sämtliche Eingänge und Ausgänge der Digi 001 sind werksseitig auf eine Übersteuerungsreserve
(Headroom) von 14 dB unter 0 dB bzw. Vollaussteuerung kalibriert. Dies bedeutet, dass Sie bei einem
Eingangssignal mit nominalem Referenzpegel (wahlweise +4 dBu oder -10 dBV) über einen
Headroom von bis zu 14 dB verfügen, bevor es am Eingang oder Ausgang zu Übersteuerung kommt.

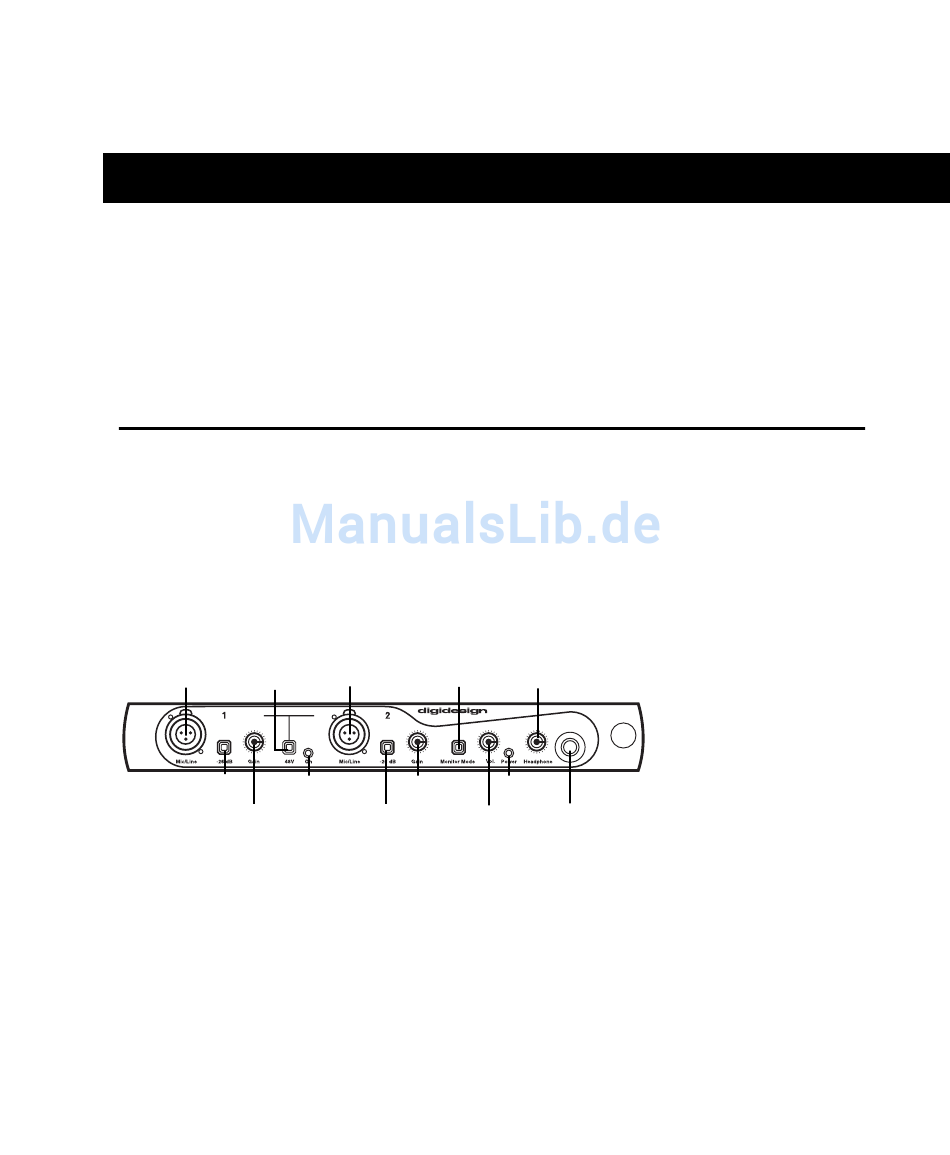

Anschlüsse auf der Vorderseite der Digi 001 I/O Box
Mikrofon-/
Lineeingang 1
48 V Phantom-
speisung
mit Vorverstärker
-26 dB
Phantomspeisungs-
Pad-Taste
Anzeige
Eingangsverstärkung
Mikrofon-/Lineeingänge 1 und 2
Diese Buchsen sind zum Anschluss von Mikrofonen oder Geräten mit Linepegel (mit Hilfe der -26 dB
Pad-Taste) ausgelegt und können symmetrisch wie unsymmetrisch belegt werden. Sie können sowohl
XLR- als auch 6,3 mm-Klinkenstecker zum Einspeisen analoger Audiosignale verwenden.
-26 dB-Tasten 1 und 2
Mit diesen Tasten wird die Empfindlichkeit der Mikrofon-/Lineeingänge 1 und 2 um 26 dB abgesenkt,
was den Anschluss von Geräten mit Linepegel möglich macht.
Mikrofon-/
Lineeingang 2
Monitor
mit Vorverstärker
Mode-Taste
Eingangs-
Ein/Aus-
verstärkung
Anzeige
-26 dB Taste
Abhörlautstärke
Kopfhörer-
Pegelregler
Kopfhörerausgang
Kapitel 4: Verkabelung Ihres Studios
25
