Pro Tools Interface-
Verbindungen
Schnelle Verbindungen
Bei einem ADAT (8-Kanal-Modus):
N
• Verbinden Sie den Computer A-Port
der ADAT Bridge I/O mit dem
Interface-Port A auf der primären
Pro Tools-Audiokarte (MIX, d24 oder
Disk I/O) bzw. mit dem I/O-Port
derjenigen Pro Tools-Audiokarte, die
sich im höchsten der verfügbaren
Steckplätze befindet.
Bei zwei ADATs (16-Kanal-Modus):
N
• Wie für einen ADAT, außer dass mit
Hilfe des zusätzlichen 50-Pin-
Interface-Kabels (nicht im
Lieferumfang enthalten) der
Computer B-Port der ADAT Bridge I/O
mit dem primären Pro Tools Interface
Port B verbunden wird (bei
Verwendung des optional erhältlichen
Y-Kabels) bzw. mit dem Interface-Port
der nächsthöheren Pro Tools I/O-
fähigen Karte.
Im Folgenden werden genauere
Anweisungen zu den Interface-
Verbindungen in einem System mit einem
oder zwei ADATs gegeben.
Systeme mit einem ADAT (8-Kanal-Betrieb)
Mit dieser Grundkonfiguration ist die
Übertragung von 8 Kanälen zwischen
Pro Tools und ADAT möglich, die
Synchronisation der beiden Geräte bei
Aufnahme und Wiedergabe ist jedoch
nicht vorgesehen. Dies bedeutet, dass Sie
die Aufnahme/Wiedergabe in Pro Tools
und auf dem ADAT getrennt voneinander
manuell starten bzw. stoppen müssen. Der
nicht-synchronisierte Betrieb reicht aus,
um einfache Sicherheitskopien von
Pro Tools- und/oder ADAT-Tracks
anzufertigen, oder um eine 8- bzw. 16-
Track-ADAT-Session zum Zweck der
Editierung, Verarbeitung oder Mischung in
Pro Tools zu überspielen.
So verkabeln Sie ein System mit einer ADAT
Bridge I/O und einem ADAT:
Schließen Sie das breitere Ende des 50-
1
Pin-Interface-Kabels (im Lieferumfang der
ADAT Bridge I/O enthalten) an den
Computer A-Port auf der Rückseite der
ADAT Bridge I/O an. Drücken Sie dazu die
metallenen Schlaufen auf beiden Seiten des
50-Pin-Steckers zusammen und stecken Sie
ihn in den Port. Lassen Sie die Schlaufen
nun langsam los, so dass der Stecker im
Port einrastet.
Schließen Sie das andere Ende des
2
Interface-Kabels an die in Ihrem Computer
installierte Pro Tools MIX-, d24- oder Disk
I/O-Karte an. Verwenden Sie die
Flügelschrauben an diesem Stecker, um das
Kabel zu befestigen. Schließen Sie das
Interface-Kabel, wenn möglich, an die
Master-Karte an (die erste Pro Tools MIX-,
d24- oder Disk I/O-Karte in Ihrem System).
Optisches Kabel vom Out-Port des
optical cable from ADAT out
ADAT zum In-Port der ADAT Bridge
to ADAT Bridge in
Optisches Kabel vom Out-Port der ADAT
optical cable from ADAT Bridge out
to ADAT in
Bridge zum In-Port des ADAT
to "Computer A" port
zum Computer A-Port

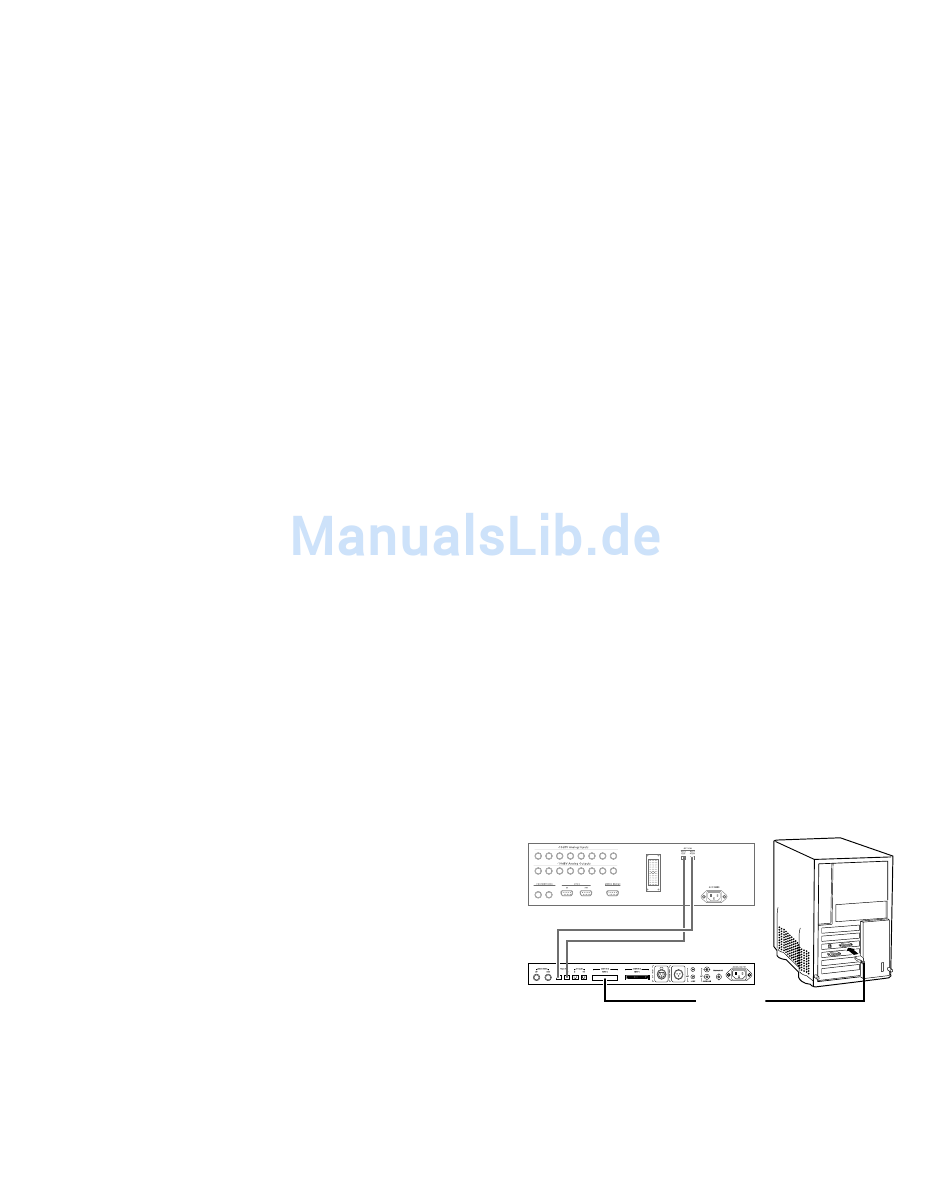

Interface-Verbindung, 8-Kanal-Betrieb
Kapitel 2: Verkabelung Ihres Studios 13
50-Pin-
50-pin
Interface-
interface cable
zur primären Pro Tools-Audio-
to primary Pro Tools audio card
Kabel
(MIX, d24 or Disk I/O)
Karte (MIX, d24 oder Disk I/O)
