Aufbau und Funktion
Anschluss Drahtvorschubgerät
5.11 Anschluss Drahtvorschubgerät
Pos. Symbol
1
2
3
4
5
• 7-poligen Kabelstecker des Steuerleitungspakets in die Anschlussbuchse 7-polig stecken und mit
Überwurfmutter sichern (der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse
einstecken).
• Kabelbuchse 12-polig des Steuerleitungspakets in Anschlussstecker 12-polig stecken und mit
Überwurfmutter sichern.
• Stecker der Schweißstromleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und
durch rechtsdrehen verriegeln.
40
Beschreibung 0
Drahtvorschubgerät
Steuerleitung
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse, 12-polig (analog)
Anschluss Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „-"
Schweißstromanschluss, WIG-Heißdraht

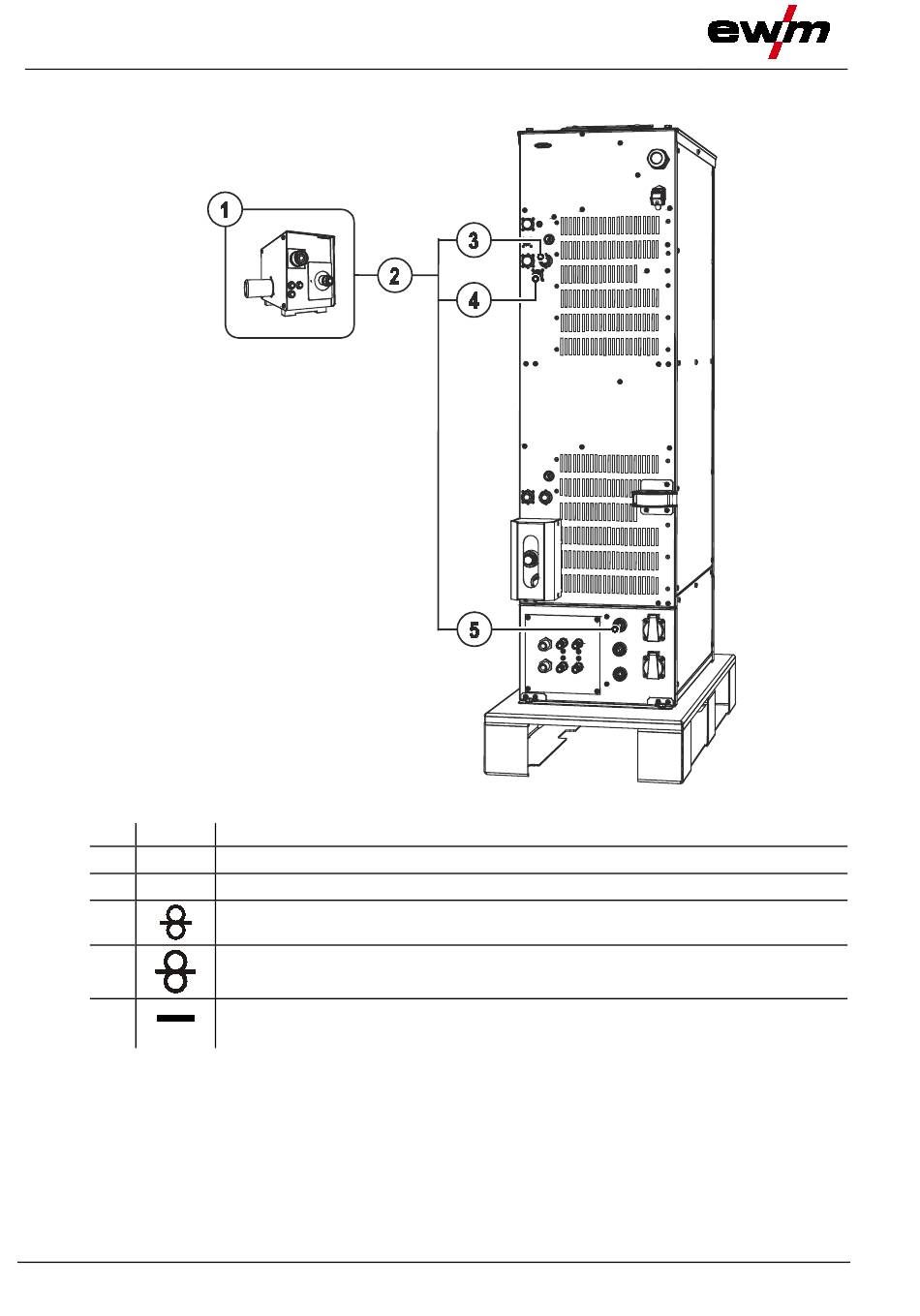

Abbildung 5-10
