Aufbau und Funktion
Schutzgasversorgung
Pos. Symbol
1
2
3
4
• Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
• Schutzgasflasche mit Sicherungskette sichern.
• Druckminderer an Gasflaschenventil gasdicht festschrauben.
• Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
• Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluss am Schweißgerät bzw.
Drahtvorschubgerät (je nach Ausführung) montieren.
5.9.1.1 Gastest
Bedienelement
5.9.1.2 Funktion „Schlauchpaket spülen"
Bedienelement
Wird die Funktion "Schlauchpaket spülen" nicht durch nochmaliges Betätigen der Drucktaste
„Gas- und Stromparameter" beendet, strömt so lange Schutzgas, bis die Gasflasche entleert ist!
38
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Aktion Ergebnis
Anwahl Gastest
1 x
Signalleuchte "Gasvorströmzeit (WIG)" leuchtet. Schutzgas strömt für
ca. 20 s. Durch nochmaliges Betätigen kann der Gastest sofort beendet
werden.
Aktion Ergebnis
Anwahl Schlauchpaket spülen
5 s
Signalleuchte "Gasvorströmzeit (WIG)" blinkt.
Durch nochmaliges Betätigen wird die Funktion beendet.

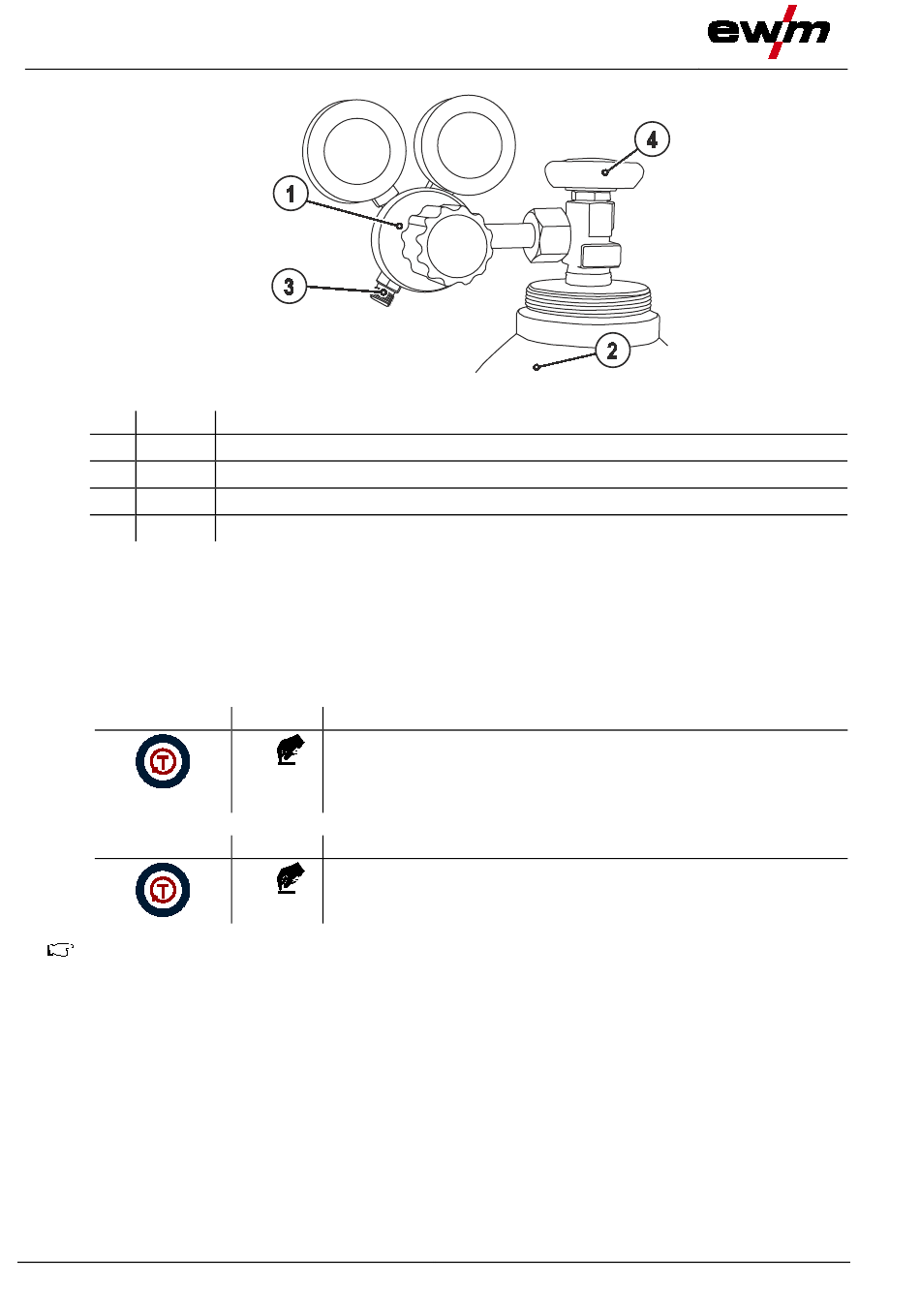

Abbildung 5-8
