5.15.2 Anschluss Schweißparametersoftware PC 300.net
Alle Schweißparameter bequem am PC erstellen und einfach zu einem oder mehreren Schweißgeräten
übertragen (Zubehör, Set bestehend aus Software, Interface, Verbindungsleitungen)
Pos. Symbol
1
2
3
4
5
6
7
Geräteschäden bzw. Störungen durch unsachgemäßen PC-Anschluss!
Nichtverwenden des Interface SECINT X10USB führt zu Geräteschäden bzw. Störungen
der Signalübertragung. Durch Hochfrequenz-Zündimpulse kann der PC zerstört werden.
• Zwischen PC und Schweißgerät muss das Interface SECINT X10USB angeschlossen
werden!
• Der Anschluss darf ausschließlich mit den mitgelieferten Kabeln erfolgen (keine
zusätzlichen Verlängerungskabel verwenden)!
099-000161-EW500
17.07.2015
Beschreibung 0
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Anschlusskabel, 9-polig, seriell
Das nicht markierte Ende des Anschlusskabels muss an SECINT X10 USB
angeschlossen werden.
SECINT X10 USB
USB-Anschluss
Anschluss eines Windows-PC oder Tablet PC RC300 an SECINT X10 USB
Panel PC
Windows-PC
Tablet PC RC300
Aufbau und Funktion

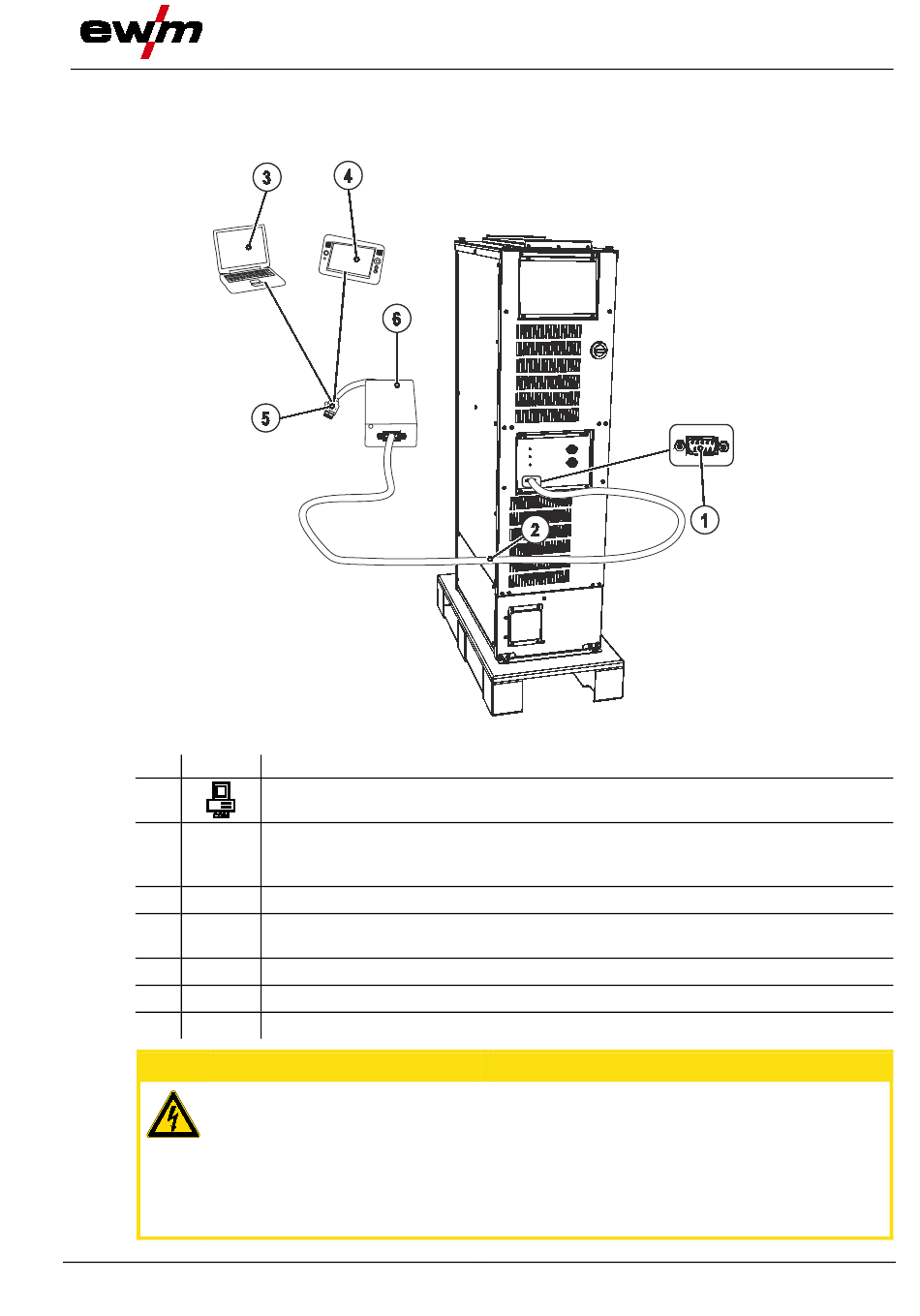

Abbildung 5-18
VORSICHT
Schnittstellen
