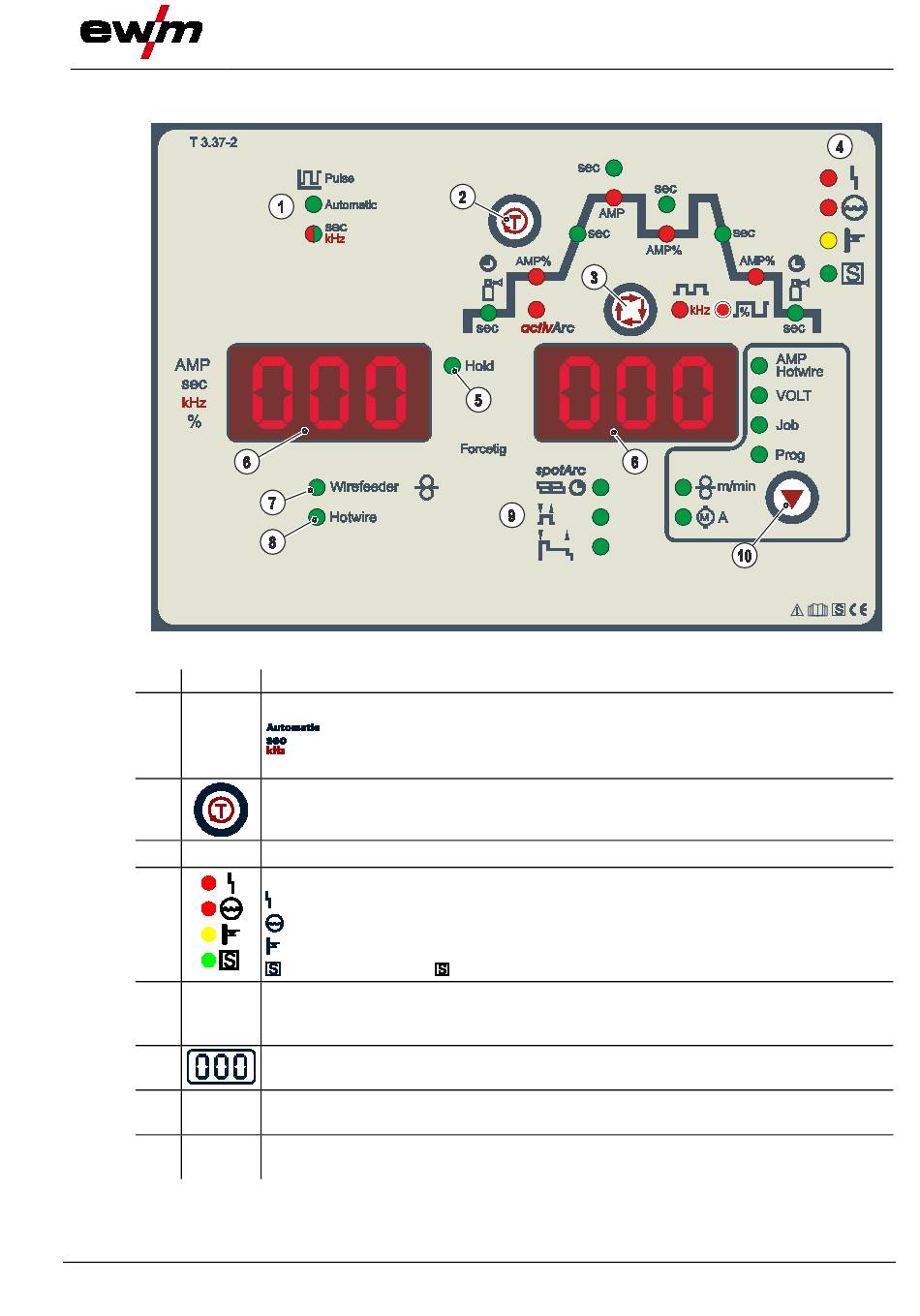

4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5 HOLD
6
7
8
099-000161-EW500
17.07.2015
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
WIG-Pulsen
WIG-Pulsautomatik (Frequenz und Balance)
WIG-Pulsen mit Zeiten, leuchtet grün / schnelles WIG-DC-Pulsen mit
Frequenz und Balance, leuchtet rot
Drucktaste Gastest / Schlauchpaket spülen
- siehe Kapitel 5.9, Schutzgasversorgung
Funktionsablauf (siehe folgendes Kapitel)
Stör- / Zustandsanzeigen
Signalleuchte Sammelstörung
Signalleuchte Wassermangel (Schweißbrennerkühlung)
Signalleuchte Übertemperatur
Signalleuchte
Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte
Signalleuchte, Wirefeeder
Leuchtet bei angewählter Drahtvorschubgerätefunktion
Signalleuchte, Hotwire
Leuchtet bei angewählter Heißdrahtfunktion.
Abbildung 4-3
-Zeichen
