EWM forceTig 1002 Betriebsanleitung Seite 51

5.15.4 Anschluss Schweißdatendokumentationssoftware Q-DOC 9000
(Zubehör: Set bestehend aus Software, Interface, Verbindungsleitungen)
Das ideale Tool zur Schweißdaten-Dokumentation von z. B:
Schweißspannung und -strom, Drahtgeschwindigkeit, Motorstrom.
Pos. Symbol
1
2
3
4
5
6
7
Geräteschäden bzw. Störungen durch unsachgemäßen PC-Anschluss!
Nichtverwenden des Interface SECINT X10USB führt zu Geräteschäden bzw. Störungen
der Signalübertragung. Durch Hochfrequenz-Zündimpulse kann der PC zerstört werden.
• Zwischen PC und Schweißgerät muss das Interface SECINT X10USB angeschlossen
werden!
• Der Anschluss darf ausschließlich mit den mitgelieferten Kabeln erfolgen (keine
zusätzlichen Verlängerungskabel verwenden)!
099-000161-EW500
17.07.2015
Beschreibung 0
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Windows-PC
Tablet PC RC300
SECINT X10 USB
Anschlusskabel, 9-polig, seriell
Das nicht markierte Ende des Anschlusskabels muss an SECINT X10 USB
angeschlossen werden.
PCINT X10
Anschlusskabel, 7-polig
Verbindung zwischen Schaltschrank und Stromquelle
Aufbau und Funktion

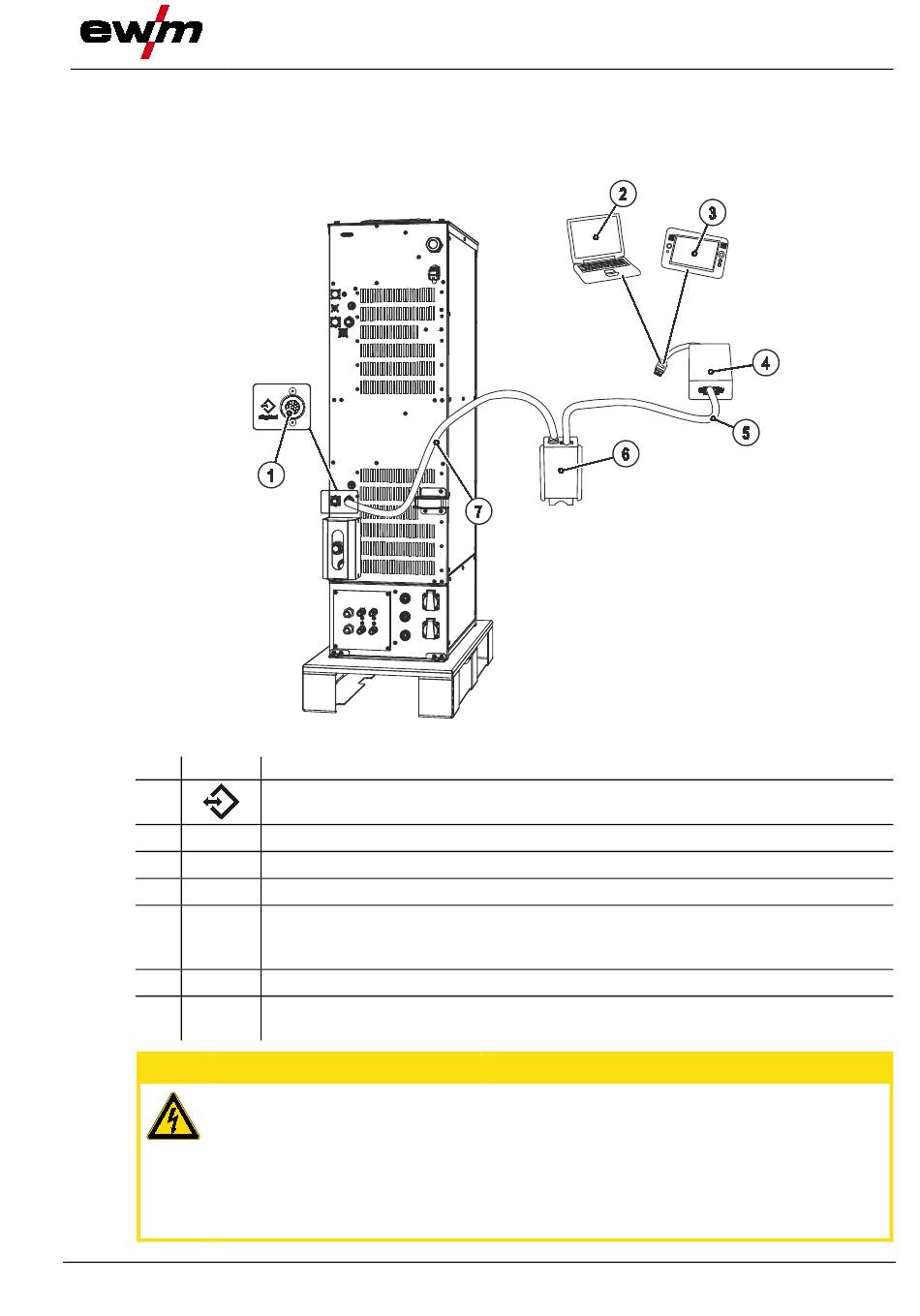

Abbildung 5-20
VORSICHT
Schnittstellen
51
