5.8
Anschluss Drahtvorschubgerät
Schweißstrompolarität beachten!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität
zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse
„-", die Werkstückleitung an der Schweißstrombuchse „+" anzuschließen.
•
Hinweise des Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
•
Schweißstromstecker von DV-Gerät in Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehen verriegeln.
•
Drahtvorschubs-Steuerleitungsstecker in Anschlussbuchse 7-polig (digital) stecken und verriegeln.
•
Kabelstecker analoge Steuersignale in die Anschlussbuchse 12-polig (analog) stecken und durch
Rechtsdrehen verriegeln.
099-005120-EW500
30.11.2010
Beschreibung
0
Zwischenschlauchpaket
Anschlussbuchse 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse 12-polig (analog)
Anschlussbuchse für analoge Steuersignale (Kollisionsschutz etc.) zwischen
Schweißbrenner und Stromquelle
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:
Aufbau und Funktion
HINWEIS

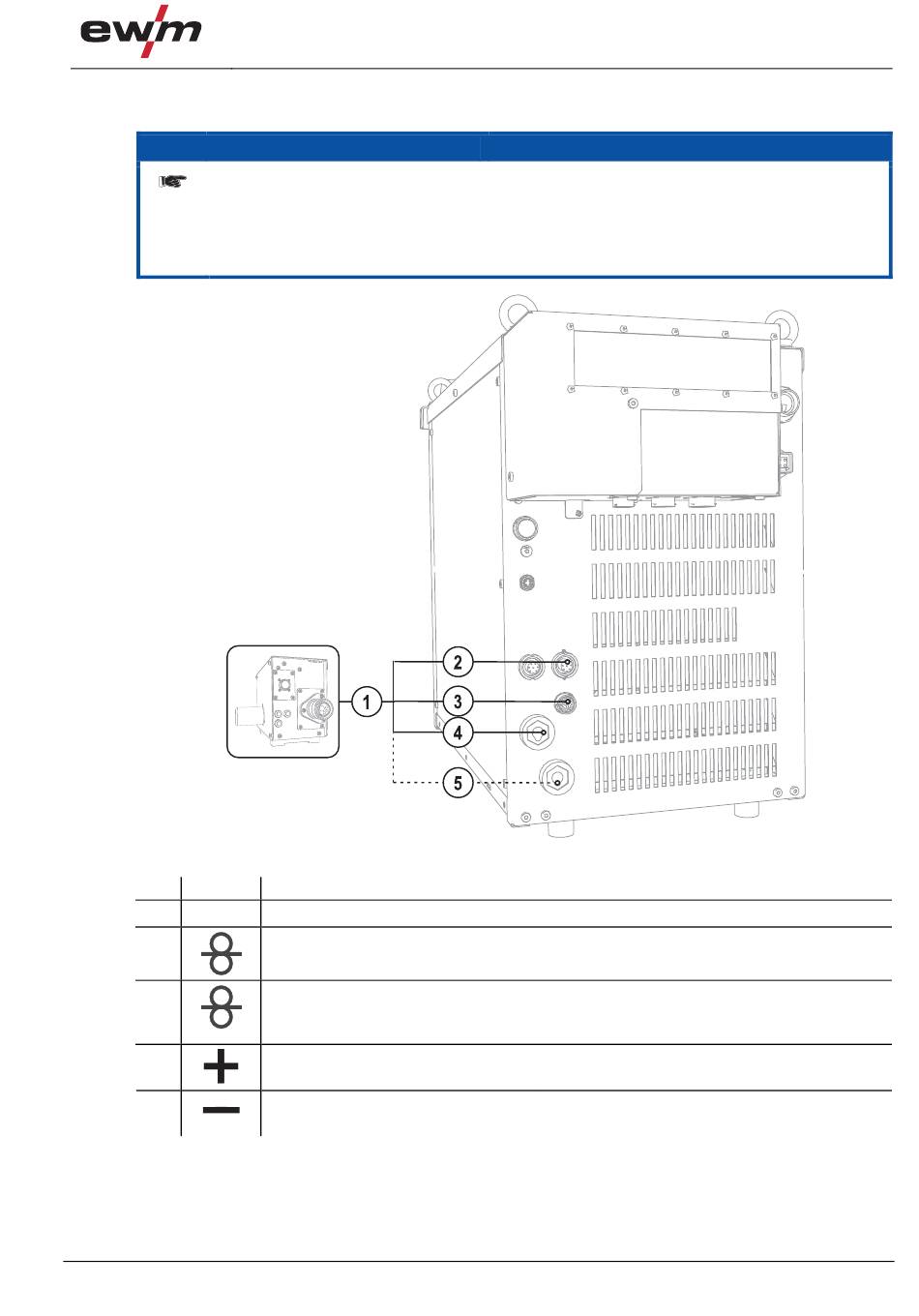

Abbildung 5-3
Schweißstrom zum Drahtvorschub / Brenner
Schweißstrom zum Drahtvorschub / Brenner
Anschluss Drahtvorschubgerät
33
