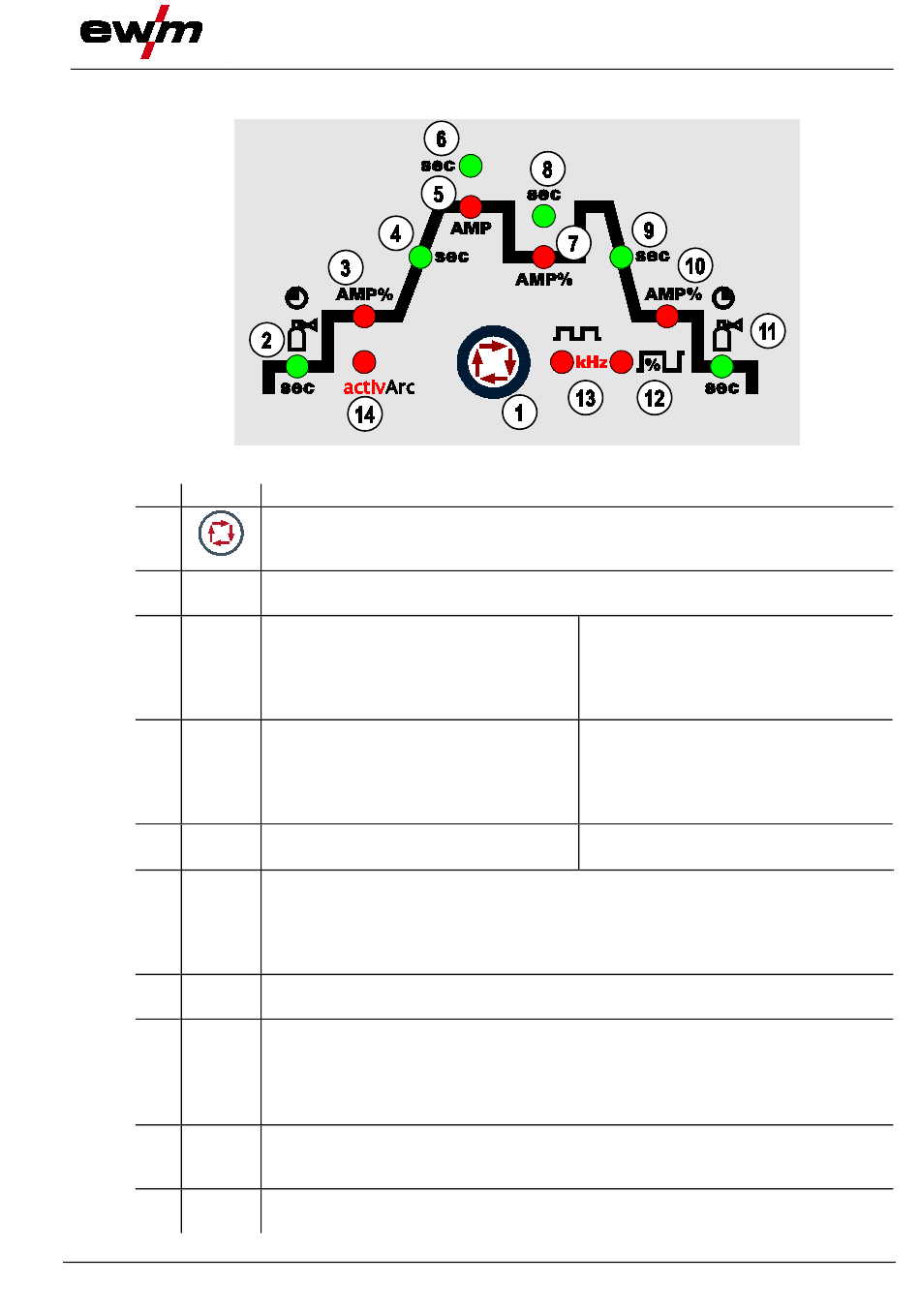

4.3.1 Funktionsablauf
Pos. Symbol
1
2 sec
3 AMP%
4 sec
5 AMP
6 sec
7 AMP%
8 sec
9 sec
10 AMP%
099-000161-EW500
17.07.2015
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Gasvorströmzeit (WIG)
Einstellbereich absolut 0,0 s bis 20,0 s (0,1 s-Schritte)
Startstrom (WIG)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte). Während der
Startstromphase wird nicht gepulst.
Upslope-Zeit (WIG)
Einstellbereiche: 0,00 s bis 20,0 s
(0,1 s-Schritte).
Die Upslope-Zeit ist für 2-Takt und 4-Takt
getrennt einstellbar.
Hauptstrom (WIG) / Pulsstrom
I min bis I max (1 A Schritte)
Pulszeit / Slope-Zeit von AMP% auf AMP
• Einstellbereich Pulszeit: 0,01 s bis 20,0 s
(0,01 s-Schritte < 0,5 s; 0,1 s-Schritte > 0,5 s)
Die Pulszeit gilt für die Hauptstromphase (AMP) beim Pulsen.
• Einstellbereich Slope-Zeit (tS2) : 0,0 s bis 20,0 s
Absenkstrom (WIG)
Einstellbereich 1 % bis 200 % (1 %-Schritte). Prozentual abhängig vom Hauptstrom.
Pulspausezeit / Slope-Zeit von AMP auf AMP%
• Einstellbereich Pulspause: 0,01 s bis 20,0 s
(0,01 s-Schritte < 0,5 s; 0,1 s-Schritte > 0,5 s)
• Einstellbereich Slope-Zeit (tS1): 0,0 s bis 20,0 s
Die Pulszeit gilt für die Absenkstromphase (AMP%)
Downslope-Zeit (WIG)
0,00 s bis 20,0 s (0,1 s Schritte).
Die Downslope-Zeit ist für 2-Takt und 4-Takt getrennt einstellbar.
Endkraterstrom (WIG)
Einstellbereich 1 % bis 200 % (1 %-Schritte). Prozentual abhängig vom Hauptstrom.
Gerätesteuerung - Bedienelemente
Abbildung 4-4
Hotstart-Strom (E-Hand)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte)
Hotstart-Zeit (E-Hand)
Einstellbereiche: 0,00 s bis 10,0 s
(0,1 s-Schritte)
Hauptstrom (E-Hand)
I min bis I max (1 A Schritte)
