5.10 Anschluss Heißdrahtstromquelle
Pos. Symbol
1
2
hotWire Anschluss Steuerleitung Heißdrahtstromquelle
3
4
5
• 4-poligen Kabelstecker der Steuerleitung Heißdrahtstromquelle in die Anschlussbuchse 4-polig
stecken und mit Überwurfmutter sichern (der Stecker lässt sich nur in einer Stellung in die
Anschlussbuchse einstecken).
• Kabelbuchse Schweißstrom (WIG-Heißdraht) auf Anschlussstecker (WIG-Heißdraht) stecken und
durch Rechtsdrehen verriegeln.
• Netzstecker des abgeschalteten Gerätes in die entsprechende Steckdose der WIG-Stromquelle
einstecken.
099-000161-EW500
17.07.2015
Beschreibung 0
Heißdrahtstromquelle
Netzanschluss Heißdrahtstromquelle
Spannungsversorgung für Heißdrahtstromquelle
Verbindung zur Heißdrahtstromquelle, 4-polig
Anschlussstecker, Schweißstrom „-"
Verbindung zur WIG-Stromquelle für Heißdrahtanwendung
Anschlussbuchse, Schweißstrom „+"
Verbindung zur WIG-Stromquelle für Heißdrahtanwendung
Aufbau und Funktion

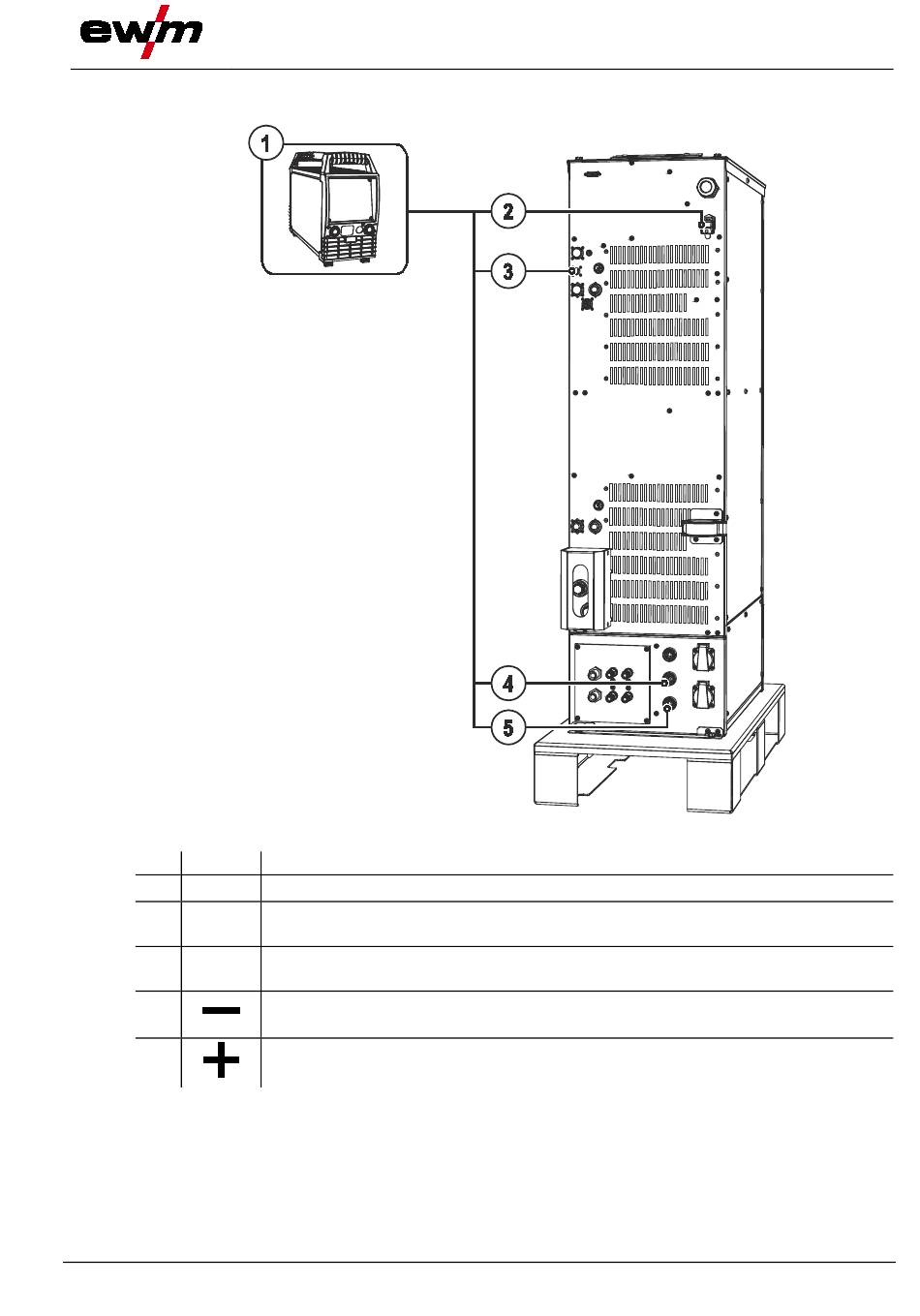

Abbildung 5-9
Anschluss Heißdrahtstromquelle
