5.3.4
Anschluss Elektrodenhalter / Fugenhobel über Drahtvorschubgerät
Nur in Verbindung mit Drahtvorschubgeräten und eingebauter Option Elektrodenhalter-An-
schlussbuchse OW MMA.
Anschlussbeschreibung siehe entsprechende Betriebsanleitung "Drahtvorschubgerät".
Pos. Symbol
1
2
3
4
5
6
•
Kabelstecker des Elektrodenhalters bzw. Fugenhobels in die Anschlussbuchse, Schweißstrom am
Drahtvorschubgerät einstecken und durch Rechtsdrehung verriegeln. Die Schweißstrompolarität wird
durch Umstecken des Schweißstromsteckers (Zwischenschlauchpaket) an der Stromquelle geändert.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
5.3.5
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
099-005664-EW500
22.09.2021
Beschreibung
0
Elektrodenhalter
Fugenhobel
Zusätzliche Systemdokumente beachten!
Drahtvorschubgerät
Zusätzliche Systemdokumente beachten!
Anschlussbuchse, Schweißstrom „+"
Anschlussbuchse, Schweißstrom „-"
Werkstück
E-Hand-Schweißen oder Fugenhobeln

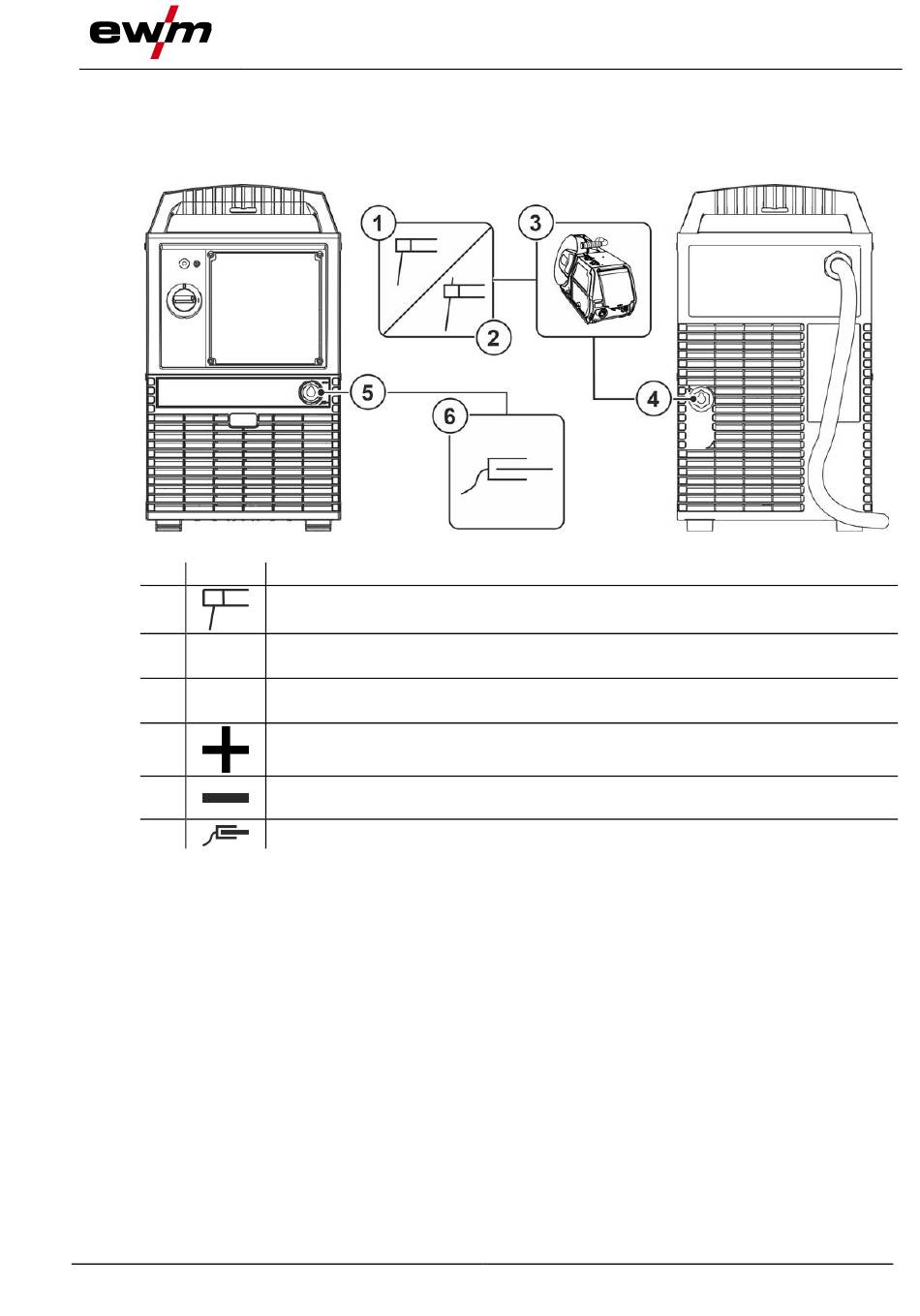

Abbildung 5-12
Aufbau und Funktion
29
