Aufbau und Funktion
Anschluss Drahtvorschubgerät
5.7
Anschluss Drahtvorschubgerät
4
Pos. Symbol
1
2
3
4
•
7-poligen Kabelstecker des Steuerleitungspakets in die Anschlussbuchse 7-polig stecken und mit
Überwurfmutter sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse
einstecken).
•
Kabelbuchse 12-polig des Steuerleitungspakets in Anschlussstecker 12-polig stecken und mit
Überwurfmutter sichern.
26
1
3
2
Beschreibung
0
Anschlussbuchse 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse, 12-polig (analog)
Anschluss Drahtvorschubgerät
Steuerleitungspaket
Drahtvorschubgerät

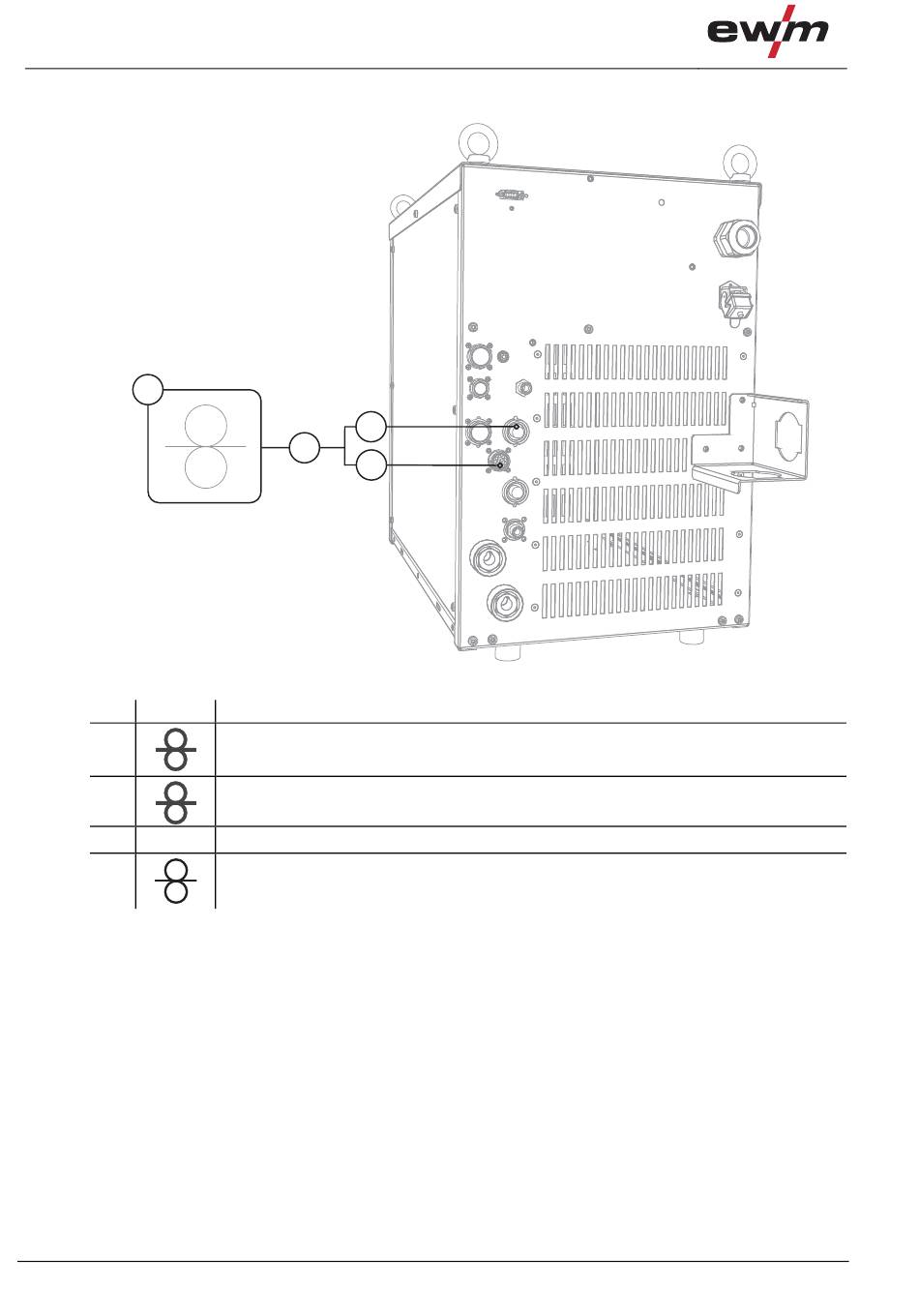

Abbildung 5-3
099-000122-EW500
12.10.2010
