Aufbau und Funktion
Anschluss Werkstückleitung
5.14 Anschluss Werkstückleitung
Elektrischer Strom!
Beim Anschluss von Anschlussleitungen und Schnittstellen können Sie mit
lebensgefährlichen Strömen in Berührung kommen!
• Sicherheitshinweise „Zu ihrer Sicherheit" auf den ersten Seiten beachten!
• Nur bei ausgeschaltetem Gerät Verbindungs- oder Schweißleitungen anschließen!
• Während des Betriebes Abdeckungen für die Stromanschlüsse verwenden.
• Für den Anschluss der Stromleitungen die abgewinkelten Kabelschuhe aus dem
Lieferumfang verwenden!
Darstellung ist beispielhaft
Pos. Symbol
1
2
3
4
5
• Halteschrauben an Abdeckung Stromanschluss lösen, Abdeckung abnehmen.
• Anschluss der Stromleitung durch Aussparung der Abdeckung führen.
• Anschlussleitung an Verschraubung, Prozessstrom „+" verschrauben.
• Abdeckung wieder anschrauben.
44
Beschreibung 0
Anschlussbuchse, Potential +
Kabelschuh (abgewinkelt)
Anschlusskabel
Befestigungsschrauben
Abdeckung Stromanschluss
WARNUNG

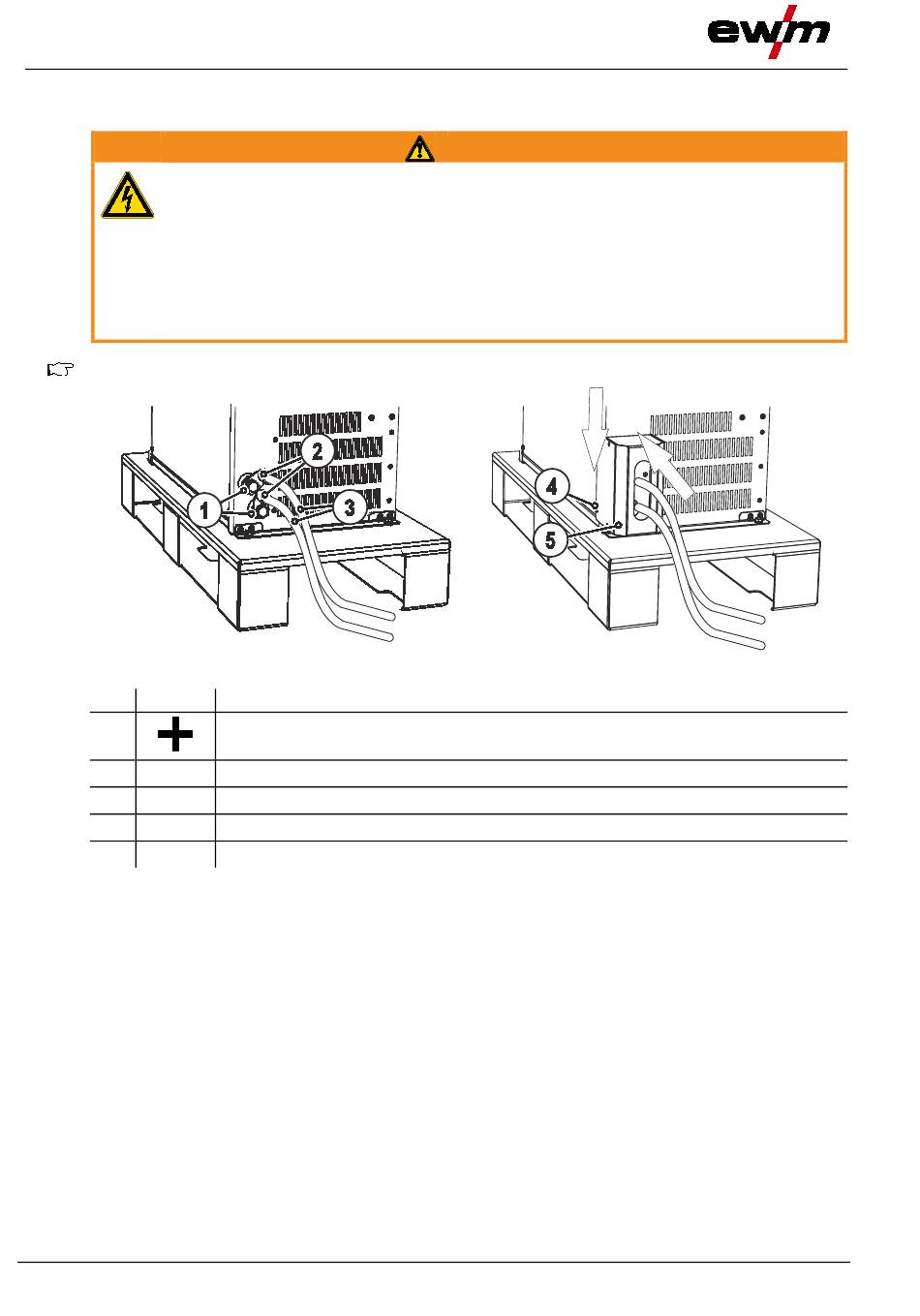

Abbildung 5-13
099-000161-EW500
