EWM forceTig 1002 Betriebsanleitung Seite 19

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
099-000161-EW500
17.07.2015

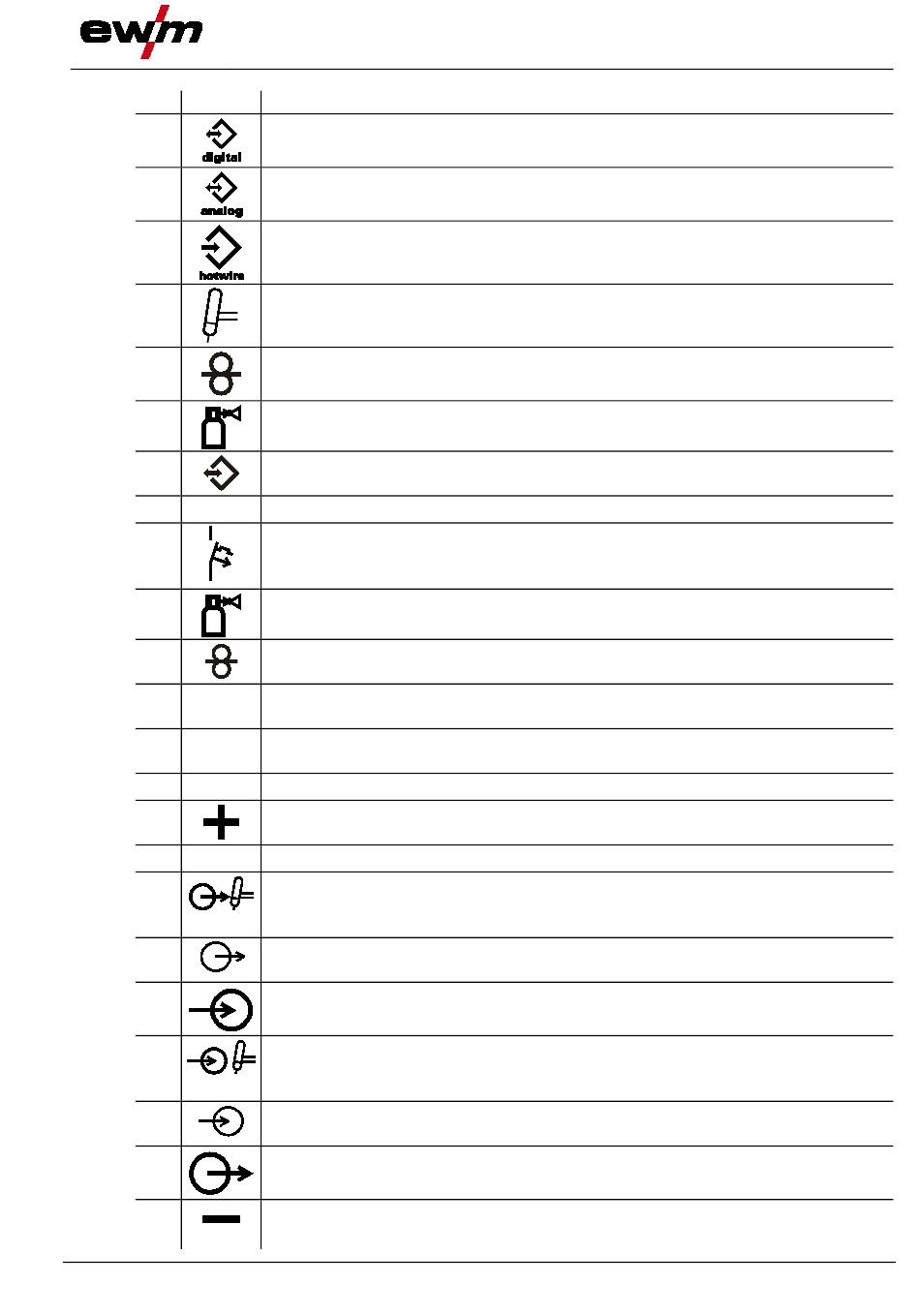

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Anschlussbuchse Interfaces, 15-polig
Automatisierungsschnittstelle 19-polig (analog)
- siehe Kapitel 5.15.5, Automatisierungsschnittstelle
Anschluss Steuerleitung Heißdrahtstromquelle
Verbindung zur WIG-Stromquelle für Heißdrahtanwendung
Anschlussbuchse, 19-polig (analog)
Steuerleitung, Automatenschweißbrenner
Anschlussbuchse, 12-polig (analog)
Anschluss Drahtvorschubgerät
Anschlussgewinde G¼", Schutzgasanschluss, Ausgang
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Abdeckung Schweißstromanschluss
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubantrieb.
Ausgelöste Sicherung durch Betätigen zurücksetzen
Anschlussgewinde G¼", Schutzgasanschluss, Eingang
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Netzanschlusskabel
- siehe Kapitel 5.8, Netzanschluss
Netzanschluss Heißdrahtstromquelle
Spannungsversorgung für Heißdrahtstromquelle
Austrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „+"
Werkstückanschluss
Zugentlastung Zwischenschlauchpaket
Anschlussgewinde M18x1,5
Kühlmittelvorlauf und Schweißstromanschluss, Potential minus
Leitung zum Schweißbrenner.
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweiß- bzw. Drahtvorschubgerät
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf vom Kühlgerät
Anschlussgewinde G½"
Kühlmittelrücklauf und Schweißstromanschluss, Potential minus
Leitung vom Schweißbrenner.
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweiß- bzw. Drahtvorschubgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf zum Kühlgerät
Anschlussbuchse, Schweißstrom „-"
Schweißstromanschluss, WIG-Heißdraht
Rückansicht
