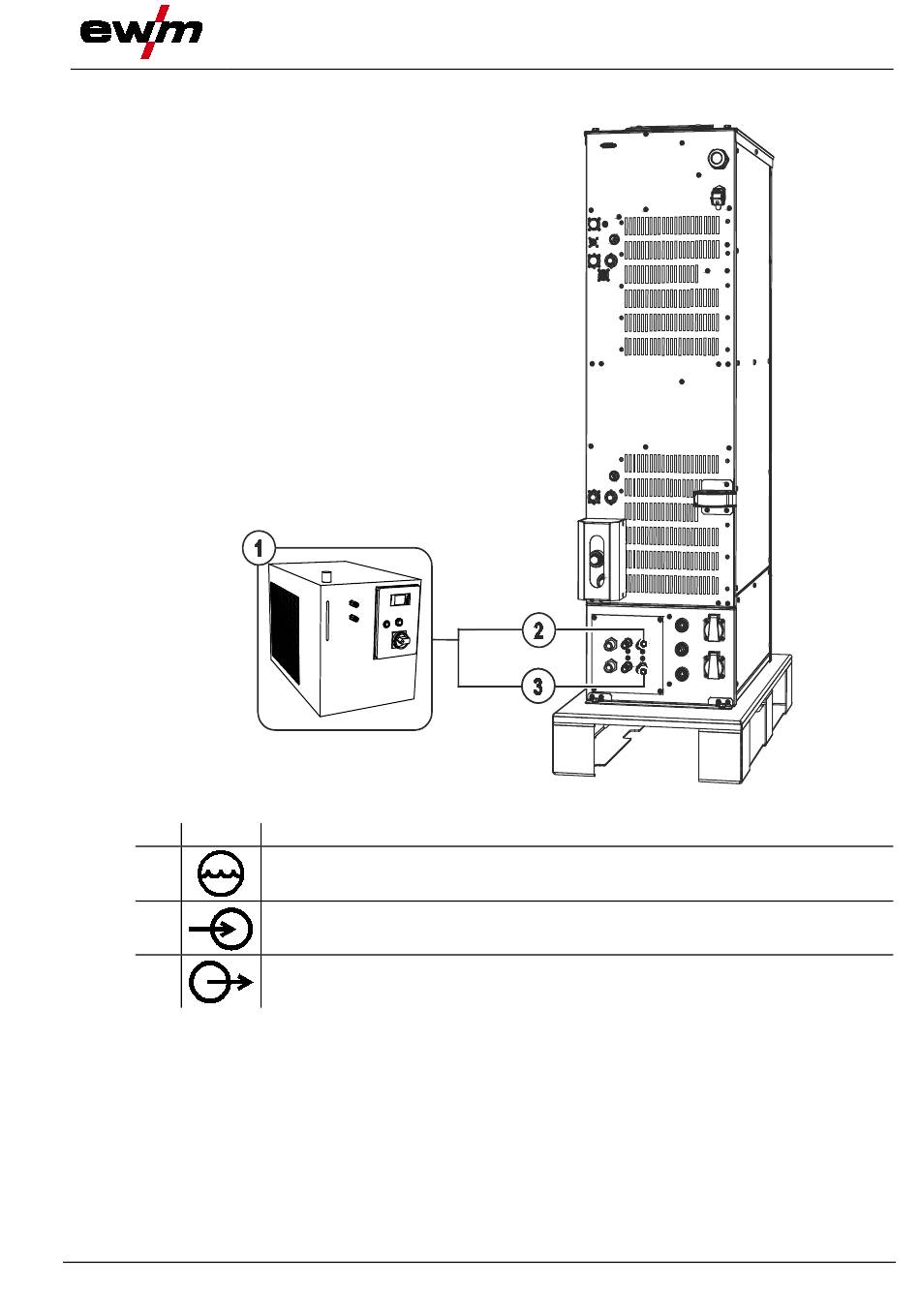

5.12 Kühlmodul an Stromquelle anschließen
Pos. Symbol
1
2
3
• Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-000161-EW500
17.07.2015
Beschreibung 0
Kühlmodul
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf vom Kühlgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf zum Kühlgerät
Aufbau und Funktion
Kühlmodul an Stromquelle anschließen
Abbildung 5-11
