EWM forceTig 1002 Betriebsanleitung Seite 54

Aufbau und Funktion
Schnittstellen

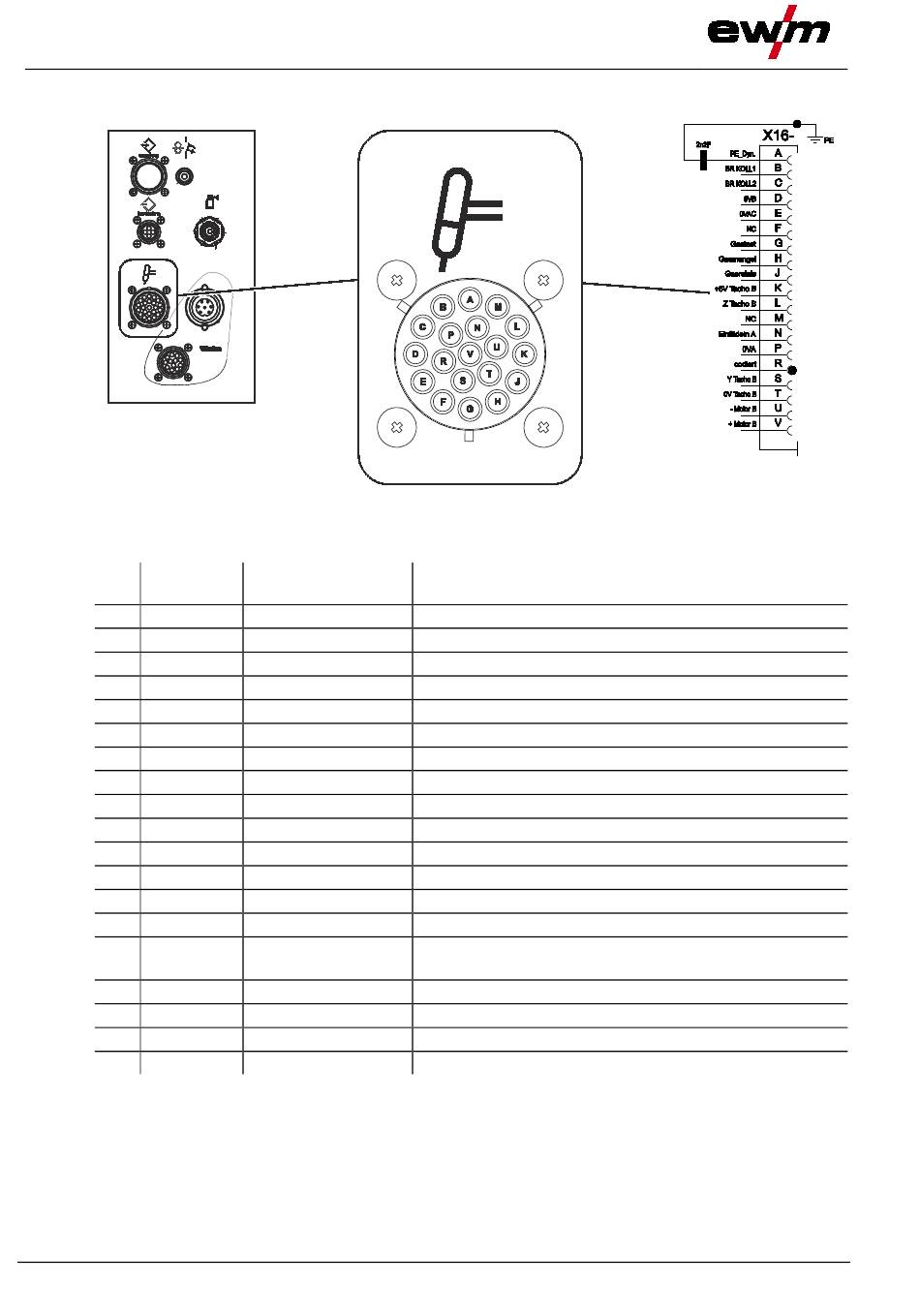

5.15.6 Anschlussbuchse Automatenschweißbrenner
Anschlussbelegung 19-polige Anschlussbuchse Automatenschweißbrenner (X16):
Pin Signalform
A Ausgang
B Ausgang
C
Eingang
D Ausgang
E
Ausgang
F
G
Eingang
H Eingang
J Ausgang
K Ausgang
L
Eingang
M
N
Eingang
P Ausgang
R
S Eingang
T Ausgang
U Ausgang
V Ausgang
*Funktion nur in den Kaltdrahtausführungen gegeben.
54
Abbildung 5-22
Signalname Funktion
Schaltplan
PE Anschluss für Kabelabschirmung
BR. KOLL. 1 Notabschaltung Kollisionsschutz +24V
BR. KOLL. 2 Notabschaltung Kollisionsschutz
0VB
0VAC
NC
Gastest* Schutzgas strömt für 20 s
Gasmangel Fehlermeldung Sensor (Gasdruckschalter)
Gasrelais Ansteuerung Gasrelais
+5V Tacho B Versorgungsspannung Tacho
Z Tacho B Tachosignal Kanal Z
NC
Einfädeln*A Schweißdraht einfädeln
0V A Bezugspotential
codiert Codiert um Verwechslungen mit 19-poligen
Automatisierungsschnittstelle zu vermeiden.
Y Tacho B Tachosignal Kanal Y
0V Tacho B Versorgungsspannung Tacho
- Motor B -Push-Antrieb Versorgungsspannung
+ Motor B +Push-Antrieb Versorgungsspannung
099-000161-EW500
17.07.2015
