ADAP-KOOL
Drive AKD 102 High Power
5 Betrieb des Frequenzumrichters
5.1.1 Drei Bedienungsmöglichkeiten
Es gibt für den Frequenzumrichter drei verschiedene Bedienungsmöglichkeiten:
1.
Grafische LCP Bedieneinheit LCP 102, siehe 5.1.2
2.
Numerische LCP Bedieneinheit LCP 101, siehe 5.1.3
3.
Serielle RS-485-Kommunikation oder USB, beide für PC-Anschluss, siehe 5.1.4
Besitzt der Frequenzumrichter die Feldbus-Option, lesen Sie bitte in der entsprechenden Dokumentation nach.
5.1.2 Bedienung der grafischen Bedieneinheit LCP 102Bedienung der grafischen Bedienein-
heit LCP

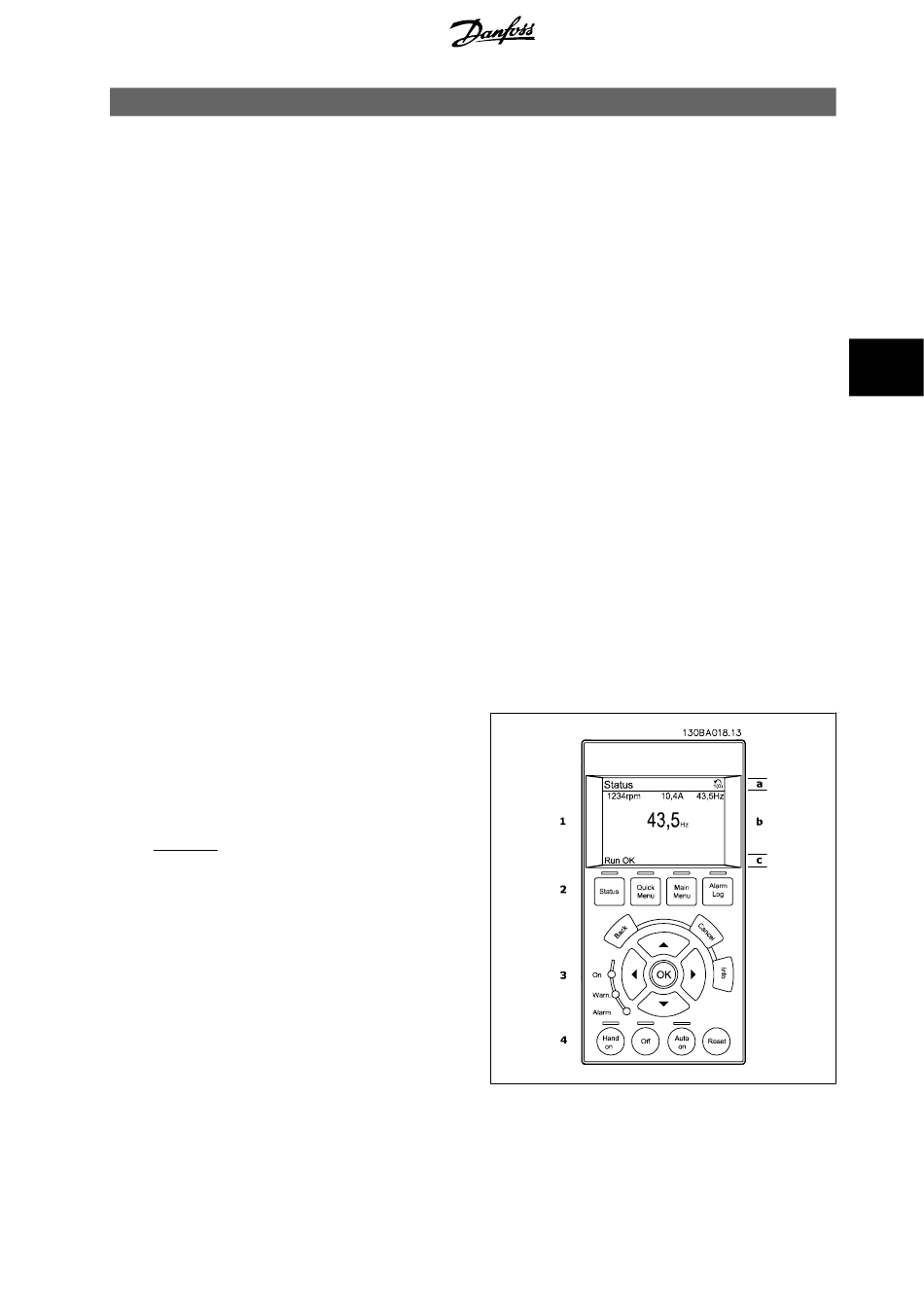

Die folgenden Anweisungen gelten für das grafische LCP (LCP 102):
Die LCP ist in vier funktionelle Gruppen unterteilt:
1.
Grafikanzeige mit Statuszeilen.
2.
Menütasten mit Anzeige-LEDs – Modusauswahl, Parameteränderung, Umschalten zwischen Displayfunktionen.
3.
Navigationstasten und Kontroll-Anzeigen (LEDs).
4.
Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung und sechs alphanumerische Zeilen. Alle Datenanzeigen erfolgen auf dem LCP-Display, das
im Zustandsmodus maximal fünf Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a.
Statuszeile: Zustandsmeldungen in der Form von Symbolen
und Grafiken.
b.
Arbeitsbereich: Je nach Displayanzeigeart Anzeigebereich für
Betriebsvariablen oder für Parameternavigation bzw.-änderung.
Durch Drücken der Taste [Status] kann jeweils eine extra Zeile
hinzugefügt werden.
c.
Statuszeile: Zustandsmeldungen in Textform.
MG.11.O1.03 - ADAP-KOOL
®
ist ein eingetragenes Warenzeichen von Danfoss.
5 Betrieb des Frequenzumrichters
5
