5 Betrieb des Frequenzumrichters
ACHTUNG!
Externe Stoppsignale, die durch Steuersignale oder einen seriellen Bus aktiviert werden, heben einen über das LCP erteilten „Start"-
Befehl auf.
[Off]
stoppt den angeschlossenen Motor. Die Taste kann mit Par. 0-41
aktiv und die [Off]-Taste inaktiv, kann der Motor nur durch Abschalten der Stromversorgung gestoppt werden.
[Auto on]
wird gewählt, wenn der Frequenzumrichter über die Steuerklemmen und/oder serielle Kommunikation gesteuert werden soll. Wenn ein Startsignal an
den Steuerklemmen und/oder über den Bus angelegt wird, wird der Frequenzumrichter gestartet. Die Taste kann mit Par. 0-42
aktiviert
deaktiviert
[1] oder
5
ACHTUNG!
Ein aktives HAND-OFF-AUTO-Signal über die Digitaleingänge hat höhere Priorität als die Bedientasten [Hand on] – [Auto on].
[Reset]
dient zum Zurücksetzen des Frequenzumrichters nach einem Alarm (Abschaltung). Die Taste kann mit Par. 0-43
deaktiviert
[0] werden.
Parameter Shortcut: Ein 3 Sekunden langes Drücken der Taste [Main Menu] ermöglicht die direkte Eingabe einer Parameternummer. Ein 3 Sekunden
langes Drücken der Taste [Main Menu] ermöglicht dieselbe Funktionalität.
5.1.3 RS-485-Busanschluss
Ein oder mehrere Frequenzumrichter können mittels der seriellen Stan-
dardschnittstelle an einen RS485-Master oder über Konverter an einen
PC angeschlossen werden. Klemme 68 ist an das P-Signal (TX+, RX+)
und Klemme 69 an das N-Signal (TX-, RX-) anzuschließen.
Sollen mehrere Frequenzumrichter angeschlossen werden, sind die
Schnittstellen parallel zu verdrahten (RS-485-Bus).
Das Anschlusskabel ist geschirmt auszuführen, wobei der Schirm beidseitig aufzulegen und ein großflächiger Potentialausgleich vorzusehen ist. Zur Ver-
meidung von Potentialausgleichsströmen über die Abschirmung kann der Kabelschirm über Klemme 61 einseitig geerdet werden (Klemme 61: Intern über
RC-Glied mit dem Gehäuse verbunden).
Busabschluss
Der RS-485-Bus muss pro Segment an beiden Endpunkten durch ein Widerstandsnetzwerk abgeschlossen werden. Wenn der Frequenzumrichter das
erste oder das letzte Gerät in der RS-485-Steuerung ist, muss Schalter S801 auf der Steuerkarte auf „ON" gestellt werden.
Nähere Informationen finden Sie im Abschnitt
60
[Off] Key on LCP aktiviert
[0] werden.
Schalter S201, S202 und S801
MG.11.O1.03 - ADAP-KOOL
ADAP-KOOL
deaktiviert
[1] oder
[0] werden. Ist keine externe Stoppfunktion

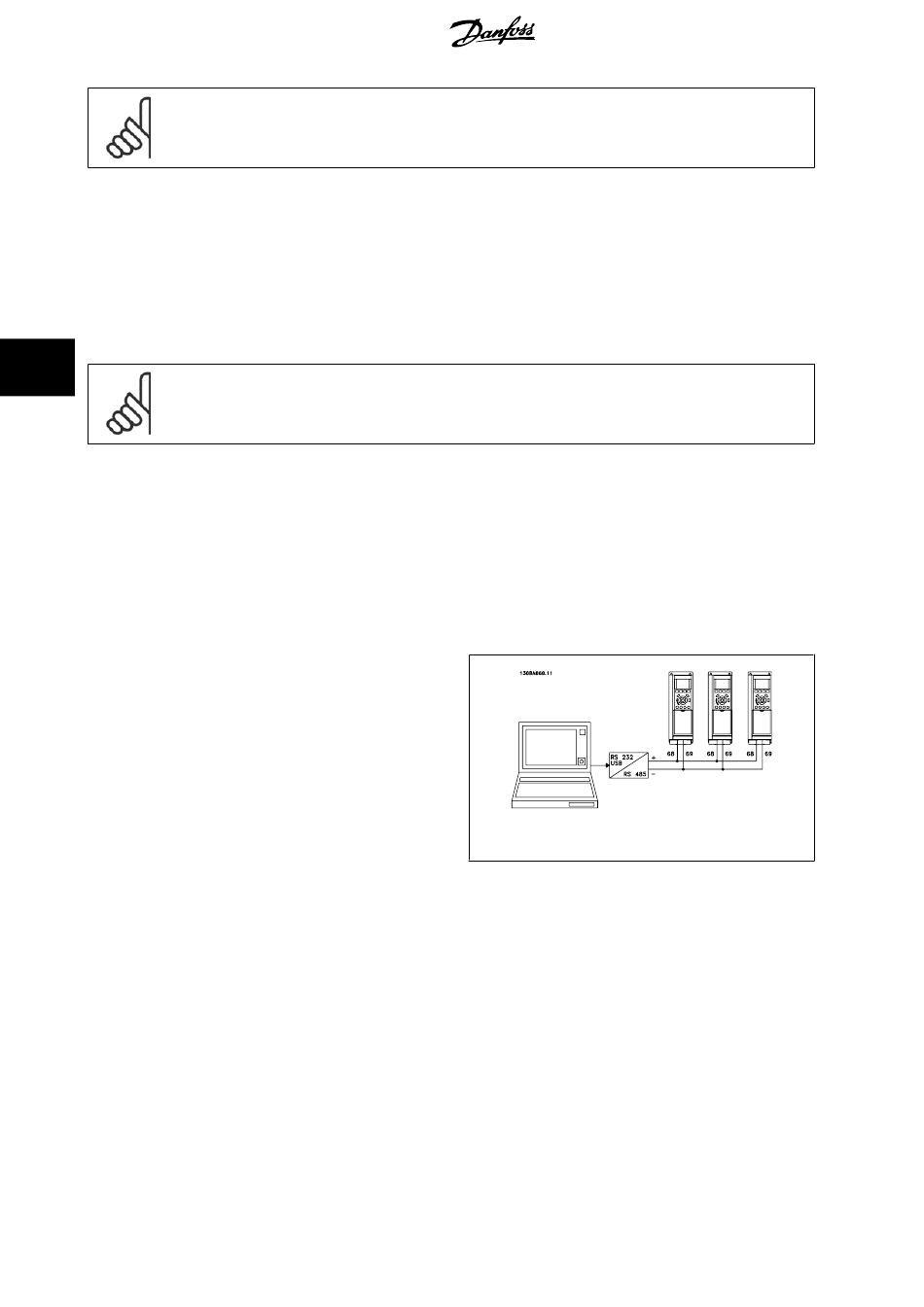

Abbildung 5.1: Anschlussbeispiel
.
®
ist ein eingetragenes Warenzeichen von Danfoss.
®
Drive AKD 102 High Power
[Auto on] Key on LCP
[Reset] Key on LCP aktiviert
[1] oder
