ADAP-KOOL
Drive AKD 102 High Power
4.1.7 Motorkabel

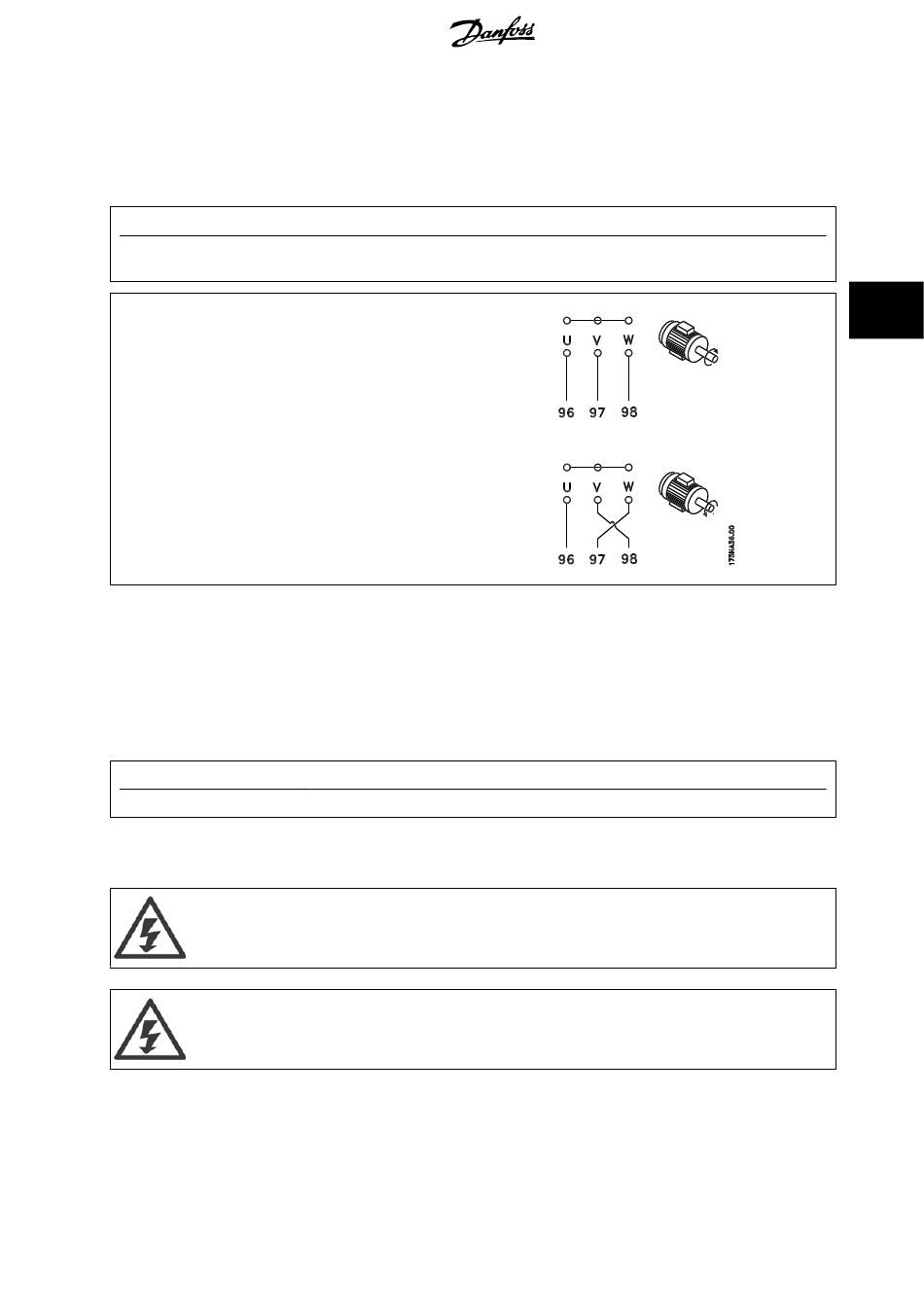

Der Motor muss an die Klemmen U/T1/96, V/T2/97, W/T3/98 angeschlossen werden, Erde an Klemme 99. Mit dem Frequenzumrichter können alle
dreiphasigen Standardmotoren eingesetzt werden. Die Werkseinstellung ist Rechtsdrehung, wobei der Ausgang des Frequenzumrichters folgendermaßen
geschaltet ist:
Klemmennummer
96, 97, 98, 99
• Klemme U/T1/96 an U-Phase
• Klemme V/T2/97 an V-Phase
• Klemme W/T3/98 an W-Phase
Die Drehrichtung kann durch Vertauschen zweier Phasen des Motorkabels oder durch Ändern der Einstellung in Par. 4-10
werden.
Die Motordrehrichtungsprüfung wird mithilfe von Par. 1-28
4.1.8 Zwischenkreiskopplung
Klemmennummer
88, 89
Das Anschlusskabel muss abgeschirmt sein. Die max. Länge zwischen Frequenzumrichter und DC-Sammelschiene beträgt 25 m.
Die Zwischenkreiskopplung ermöglicht einen Lastausgleich beim Zusammenschalten mehrerer Frequenzumrichter über die DC-Zwischenkreise.
Beachten Sie, dass die Spannung an den Klemmen bis zu 1099 V DC betragen kann.
Die Zwischenkreiskopplung ist nur mit Sonderzubehör möglich und erfordert besondere Sicherheitsüberlegungen. Nähere Informatio-
nen finden Sie in der Anleitung zur Zwischenkreiskopplung MI.50.NX.YY.
Beachten Sie, dass Netzunterbrechung den Frequenzumrichter aufgrund der DC-Zwischenkreisverbindung ggf. nicht spannungslos
schaltet.
Funktion
Mains U/T1, V/T2, W/T3
Masse
Motor Rotation Check
Funktion
Zwischenkreiskopplung
MG.11.O1.03 - ADAP-KOOL
®
ist ein eingetragenes Warenzeichen von Danfoss.
durchgeführt. Die jeweiligen Schritte im Display sind zu befolgen.
4 Elektrische Installation
Motor Drehrichtung
umgekehrt
4
39
