6 Programmieren des Frequenzumrichters
6.1.4 Hauptmenümodus
Wählen Sie den Hauptmenümodus durch Drücken der Taste [Main Menu].
Das in Abbildung 6.2 dargestellte Auswahlmenü erscheint im Display des
LCP 102.
Zeilen 2 bis 5 auf dem Display zeigen eine Liste mit Parametergruppen,
die mithilfe der Auf-Ab-Pfeiltasten wählbar sind.
Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermodus stets dieselben sind. Im Hauptmenü sind die Parameter
nach Gruppen aufgeteilt. Die 1. Stelle der Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an.
6
Im Hauptmenü können alle Parameter geändert werden. Je nach Konfiguration (Par. 1-00) des Geräts werden Parameter teilweise ausgeblendet. Zum
Beispiel blendet die Auswahl PID-Regler alle Parameter aus, die die Konfiguration der Rückführung betreffen. Sind Optionskarten installiert und aktiviert,
sind entsprechende Gruppen zusätzlich verfügbar.
6.1.5 Parameterauswahl
Im Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Sie können
eine Parametergruppe mithilfe der Navigationstasten wählen und mit
[OK] aktivieren.
Folgende Parametergruppen sind je nach Systemeinstellung und instal-
lierten Optionen verfügbar:
Nach Auswahl einer Parametergruppe (und gegebenenfalls einer Unter-
gruppe), können Sie einen Parameter mithilfe der Navigationstasten wäh-
len.
Der Arbeitsbereich beim grafischen LCP zeigt Parameternummer und -
namen sowie den Parameterwert.
96
Gruppennr.
0
1
2
3
4
5
6
8
11
13
14
15
16
18
20
21
22
23
25
26
28
* Nur bei installierter Option MCA 107 AKLon
**Nur bei installierter Option MCB 109
Tabelle 6.3: Parametergruppen
MG.11.O1.03 - ADAP-KOOL
®
ist ein eingetragenes Warenzeichen von Danfoss.
®
ADAP-KOOL
Drive AKD 102 High Power

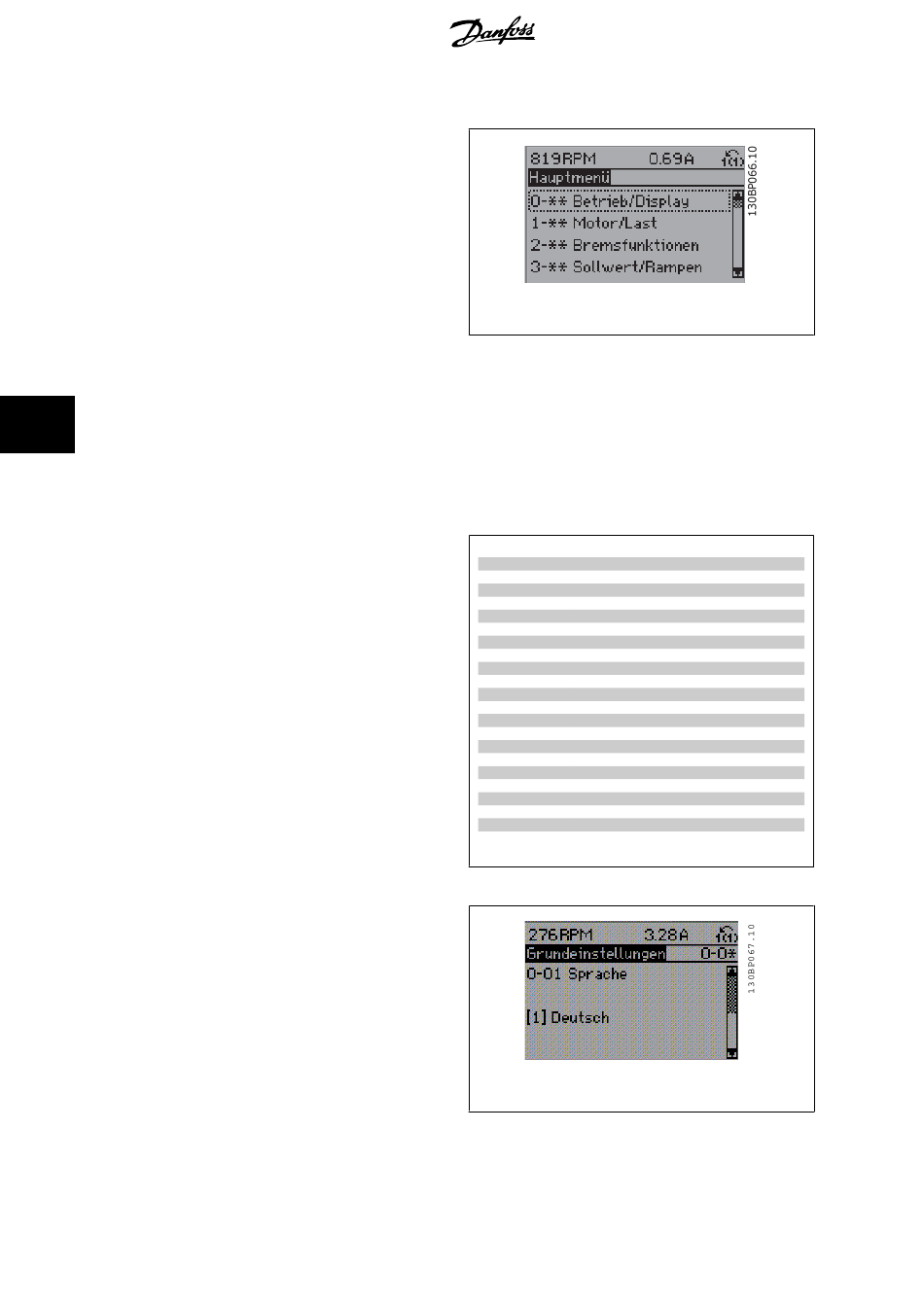

Abbildung 6.9: Displaybeispiel
Parametergruppe:
Betrieb/Display
Motor/Last
Bremsfunktionen
Sollwert/Rampen
Grenzen/Warnungen
Digitalein-/-ausgänge
Analogein-/-ausgänge
Opt./Schnittstellen
AKD Lon*
Smart Logic
Sonderfunktionen
Info/Wartung
Info/Anzeigen
Info/Anzeigen
Interner Regler
Erw. PID-Regler
Anwendungsfunktionen
Zeitfunktionen
Verbundregler
Analog-E/A-Option MCB 109**
Kompressorfunktionen
Abbildung 6.10: Displaybeispiel
