3 Mechanische Installation
3.3.6 Verschraubung/Kabeleinführung - IP21 (NEMA 1) und IP54 (NEMA 12)
Kabel werden über das Bodenblech angeschlossen. Das Blech abnehmen und die Anbringungen der Einführung der Verschraubungen oder Kabeldurch-
führungen planen. Löcher im markierten Bereich auf der Zeichnung vorsehen.
ACHTUNG!
Das Bodenblech für Kabeleinführung muss am Frequenzumrichter befestigt werden, um den angegebenen Schutzgrad einzuhalten und
richtige Kühlung des Geräts sicherzustellen. Wird das Bodenblech nicht befestigt, kann das Gerät abschalten und zeigt den Alarm 69
3
Umr. Übertemp.

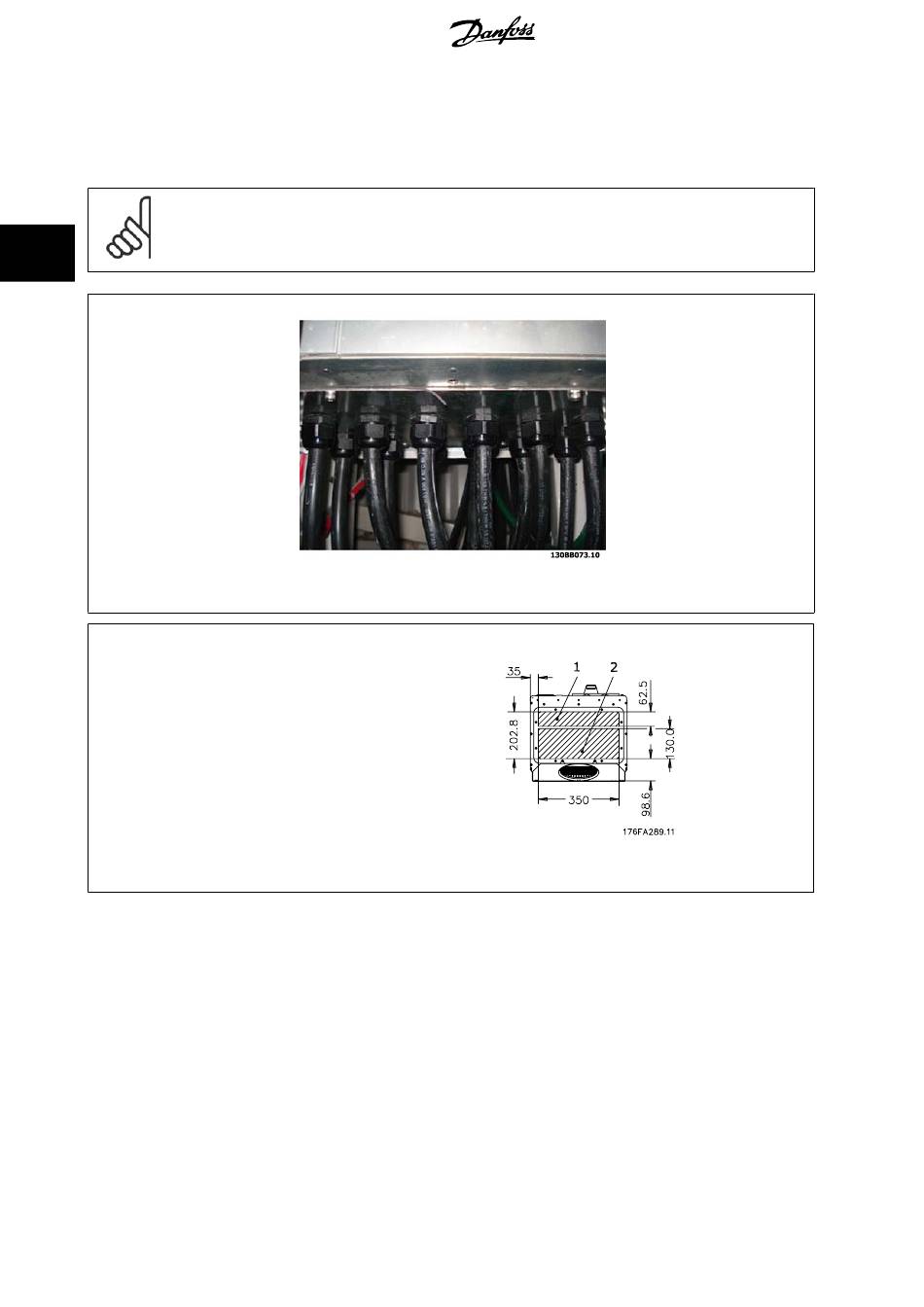

Abbildung 3.14: Beispiel für richtige Befestigung des Bodenblechs.
Baugröße D1 + D2
Ansicht der Kabeleinführungen von der Unterseite des Frequenzumrichters – 1) Netzseite 2) Motorseite
26
MG.11.O1.03 - ADAP-KOOL
®
ist ein eingetragenes Warenzeichen von Danfoss.
®
ADAP-KOOL
Drive AKD 102 High Power
