ADAP-KOOL
Drive AKD 102 High Power
Bestellinformationen
Rittal TS8-Schaltschrank
1800 mm
2000 mm
ACHTUNG!
Nähere Informationen finden Sie in der
Externe Lüftungskanäle
Wenn zusätzliche Lüftungskanäle extern zum Rittal-Schaltschrank angebracht werden, muss der Druckabfall in den Kanälen berechnet werden. Weitere
Kühlung und Luftstrom
Informationen siehe Abschnitt

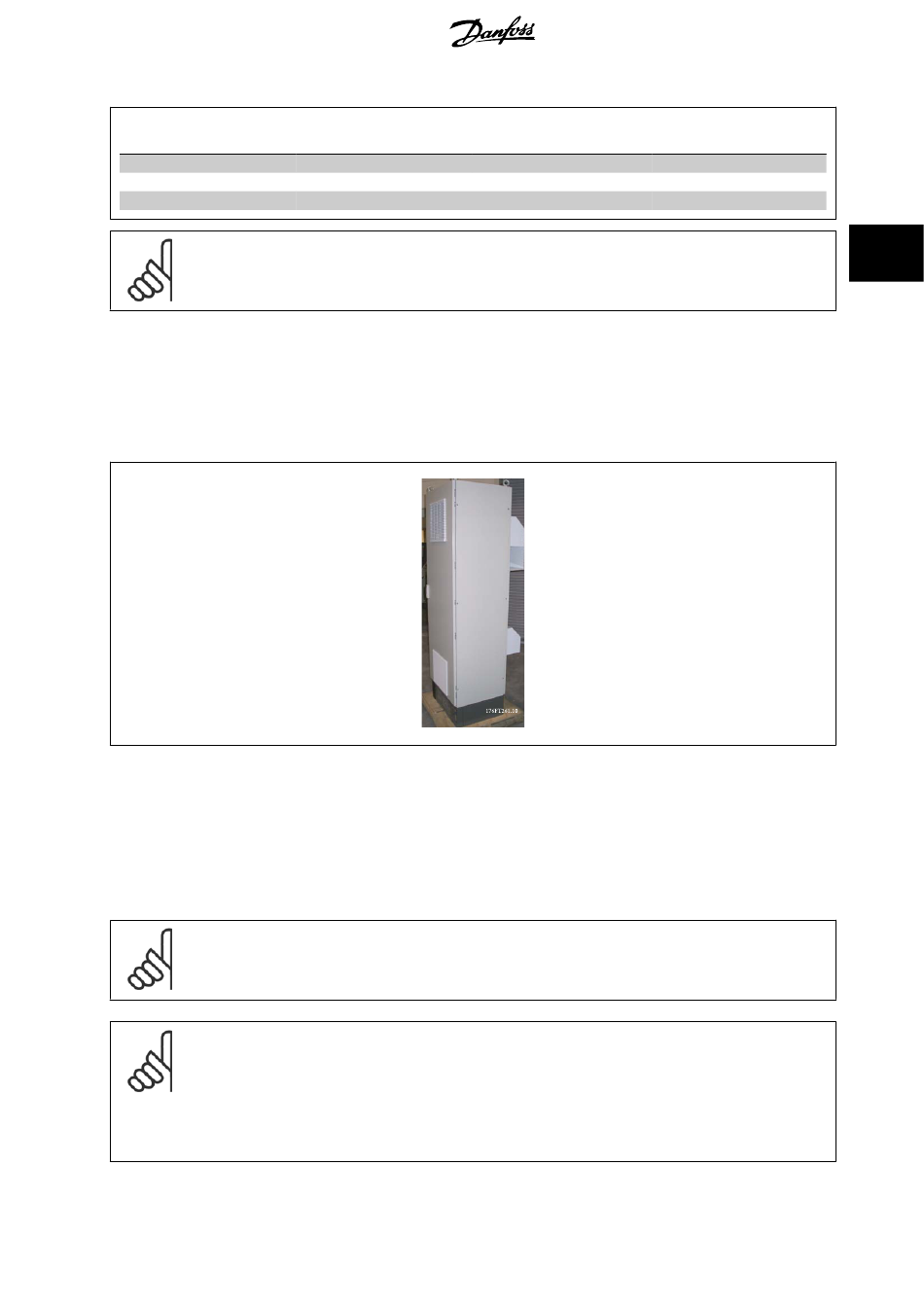

3.4.2 Außeninstallation/ NEMA 3R-Einbausatz für Rittal- Schaltschränke
Dieser Abschnitt beschreibt die Installation von NEMA 3R-Einbausätzen für Frequenzumrichter mit den Baugrößen D3 undD4 . Diese Einbausätze sind für
die Installation mit IP00/Chassis-Versionen dieser Baugrößen in Rittal TS8 NEMA 3R- oder NEMA 4-Gehäusen ausgelegt und getestet. Das NEMA-3R-
Gehäuse ist ein Außengehäuse, das einen gewissen Schutz gegen Regen und Eis bietet. Das NEMA-4-Gehäuse ist ein Außengehäuse, das einen größeren
Schutz gegen Wetter und Strahlwasser bietet.
Die Mindestschaltschranktiefe beträgt 500 mm (600 mm für Baugröße E2). Der Einbausatz ist für ein 600 mm breites Gehäuse (800 mm für Baugröße
E2) ausgelegt. Weitere Gehäusebreiten sind möglich, dafür ist jedoch zusätzliche Rittal-Hardware erforderlich. Die maximale Tiefe und Breite entsprechen
den Anforderungen der Installation.
ACHTUNG!
Bei Verwendung des NEMA 3R-Einbausatzes wird die Nennleistung der Frequenzumrichter in den Baugrößen D3 und D4 um 3 %
reduziert. Für Frequenzumrichter in Baugröße E2 ist keine Reduzierung der Nennleistung erforderlich.
ACHTUNG!
Ein Türlüfter wird im Gehäuse benötigt, um die Wärmeverluste abzuführen, die nicht im rückseitigen Kühlkanal des Frequenzumrichters
eingedämmt werden, sowie alle zusätzlichen Verluste, die von anderen Bauteilen erzeugt werden, die im Gehäuse eingebaut sind. Der
insgesamt benötigte Luftstrom muss so berechnet werden, dass die passenden Kühllüfter ausgewählt werden können. Einige Gehäu-
sehersteller bieten Software an, die diese Berechnungen durchgeführt (z. B. Rittal Therm-Software). Falls der Frequenzumrichter das
einzige Wärme erzeugende Bauteil im Gehäuse ist, beträgt der minimale Luftstrom, der bei einer Umgebungstemperatur von 45 °C bei
den Frequenzumrichtern D3 und D4 benötigt wird 391 m
Einbausatz-Teilenr. Baugröße
D3
176F1824
176F1826
Anleitung für die Lüftungsbaugruppe, 175R5640
.
3
MG.11.O1.03 - ADAP-KOOL
®
ist ein eingetragenes Warenzeichen von Danfoss.
Einbausatz-Teilenr. Baugröße
D4
176F1823
176F1825
.
/h.
3 Mechanische Installation
3
