Elektrischer Anschluss
52
7.6 Schutzart sicherstellen
7.6.1 Schutzart IP66/67, Type 4X enclosure
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo-
sure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.

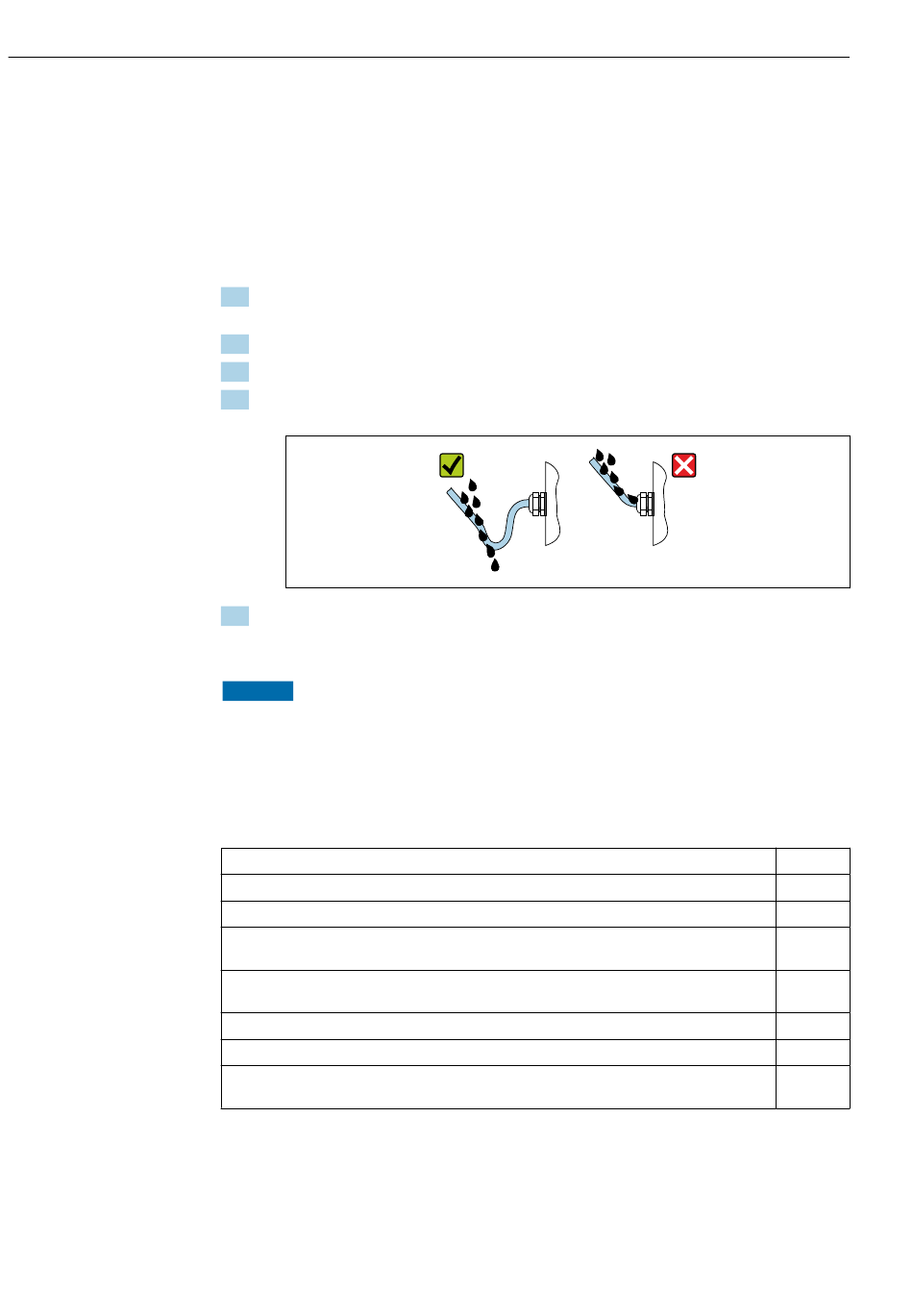

4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängender Schlaufe bilden ("Wassersack").

5. Die mitgelieferten Kabelverschraubungen gewährleisten keinen Gehäuseschutz,
wenn sie nicht benutzt werden. Daher müssen sie durch dem Gehäuseschutz entspre-
chende Blindstopfen ersetzt werden.
HINWEIS
Standard-Transportblindstopfen erfüllen nicht die entsprechende Schutzart und kön-
nen zu Geräteschaden führen!
‣
Der Schutzart entsprechende Blindstopfen verwenden.
7.7 Anschlusskontrolle
Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen →  45?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-
sack" →  52?
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein
→  170?
Ist die Klemmenbelegung korrekt →  46?
Wenn Versorgungsspannung vorhanden: Erscheint eine Anzeige auf dem Anzeigemodul?
Sind alle Gehäusedeckel montiert und die Schrauben mit dem korrekten Anziehdrehmoment
angezogen?
Proline Prosonic Flow W 400 Modbus RS485
A0029278








